Подключение рации к переговорке Albreht AE600S
|
|
| yuriy | Дата: Суббота, 2013-01-05, 7:19 PM | Сообщение # 1 |
|
Гость
Группа: Пользователи
Сообщений: 9
Статус: Offline
| Немного обсуждалось http://radioproffi.ucoz.ua/forum/12-90-7 . Получил устройство на руки, решил создать тему.

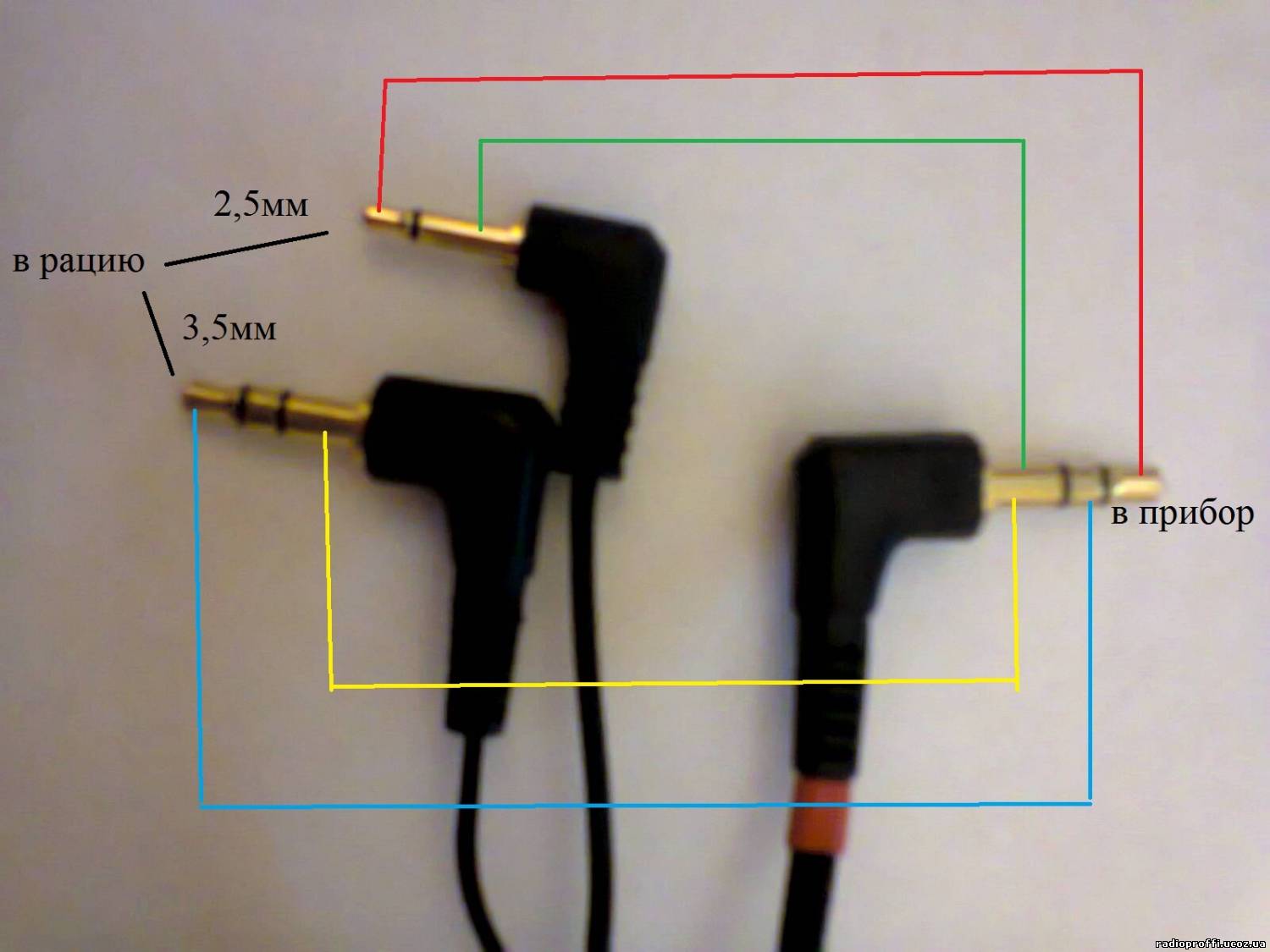

Подскажите, как подключить рацию типа WOUXUN KG-UV6D (может другую, подобную, двухдиапазонную) к Albreht AE600S ? Схема кабеля подключения к рации на фото, кнопка РТТ сопротивления не имеет (обычная механика).
Сообщение отредактировал yuriy - Суббота, 2013-01-05, 7:21 PM |
| |
| |
| radioproffi1 | Дата: Суббота, 2013-01-05, 8:04 PM | Сообщение # 2 |
 Всегда здесь
Группа: Администраторы
Сообщений: 2439
Статус: Offline
| Вот немного не понял сути вопроса, если у вас есть готовый шнур под кенвуд разъем , то что не получается?
|
| |
| |
| vovaz02h | Дата: Суббота, 2013-01-05, 8:06 PM | Сообщение # 3 |
|
Подслушивает
Группа: Проверенные
Сообщений: 32
Статус: Offline
| Оригинальный провод от переговорки рассчитан не не под Кенвуд, а под Мидланд.
Сообщение отредактировал vovaz02h - Суббота, 2013-01-05, 8:07 PM |
| |
| |
| radioproffi1 | Дата: Суббота, 2013-01-05, 8:25 PM | Сообщение # 4 |
|
Всегда здесь
Группа: Администраторы
Сообщений: 2439
Статус: Offline
| тогда берете и переделываете провод
Там наверно придется ключ транзисторный ставить ,так как ключ передачи шунтирует микрофон.
|
| |
| |
| vovaz02h | Дата: Суббота, 2013-01-05, 8:30 PM | Сообщение # 5 |
|
Подслушивает
Группа: Проверенные
Сообщений: 32
Статус: Offline
| Суда по всему - резистор управления передачей (который на рисунке 1кОм, хотя правильнее, по моему 2.2) таки живет внутри корпуса переговорного устройства. Поэтому подать в чистом виде "землю" с наружного контакта толстого штекера на наружный контакт тонкого штекера (для вклучения передачи) из корпуса переговорки будет затруднительно.
То есть нужно еще "перехватывать" провод от кнопки ПТТ. И "землю" подавать и внутрь переговоки ( для внутреннего управления, отключения FM/MP3/интеркома и управления микрофонными трактами) и отдельно, минуя корпус переговорки - сразу на наружный контакт тонкого штекера в радиостанцию.
В любом случае "соплей" не в корпусах получается неприятно-много...
Сообщение отредактировал vovaz02h - Суббота, 2013-01-05, 8:36 PM |
| |
| |
| radioproffi1 | Дата: Суббота, 2013-01-05, 8:35 PM | Сообщение # 6 |
|
Всегда здесь
Группа: Администраторы
Сообщений: 2439
Статус: Offline
| Померяйте постоянное напряжение на выходе переговорки относительно массы и предполагаемого ключа приема/передачи в разных положениях прием и передача.
|
| |
| |
| yuriy | Дата: Суббота, 2013-01-05, 9:16 PM | Сообщение # 7 |
|
Гость
Группа: Пользователи
Сообщений: 9
Статус: Offline
| В схемах мало соображаю, приведенные выше понял. Есть товарищ понимающий в схемах но, не разбирающийся в рациях. Ему бы схемку, он спаял. Может кто поможет из Вас  , в Днепропетровске буду несколько дней в конце месяца. Если прибор будет работать нормально с двухдиапазонными рациями, нужно две рации и некоторые аксесуары.
|
| |
| |
| radioproffi1 | Дата: Суббота, 2013-01-05, 9:32 PM | Сообщение # 8 |
|
Всегда здесь
Группа: Администраторы
Сообщений: 2439
Статус: Offline
| Когда будете в Днепре позвоните 093-405-66-60 , спросите Сергея и договоритесь с ним , он у нас ремонтами занимается.
|
| |
| |
| yuriy | Дата: Суббота, 2013-01-05, 9:37 PM | Сообщение # 9 |
|
Гость
Группа: Пользователи
Сообщений: 9
Статус: Offline
| Спасибо! Тогда и к Вам в магазин заскочу, радейки посмотрим
|
| |
| |
| yuriy | Дата: Среда, 2013-01-09, 6:22 PM | Сообщение # 10 |
|
Гость
Группа: Пользователи
Сообщений: 9
Статус: Offline

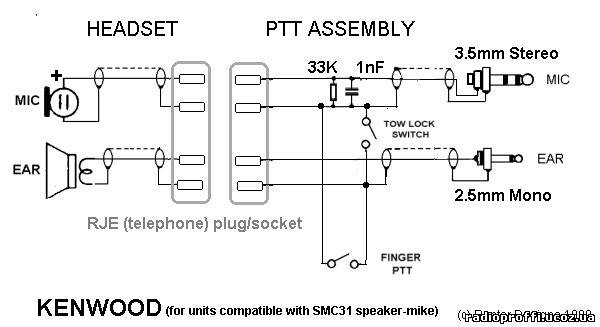

| Нашел вот такую схемку, всё ли будет работать при таком подключении?
|
| |
| |
| radioproffi1 | Дата: Среда, 2013-01-09, 6:27 PM | Сообщение # 11 |
|
Всегда здесь
Группа: Администраторы
Сообщений: 2439
Статус: Offline
| В приведенной вами схеме нет ключа РТТ , соответственно передачу нужно будет нажимать кнопкой.
|
| |
| |
| vovaz02h | Дата: Среда, 2013-01-09, 8:07 PM | Сообщение # 12 |
|
Подслушивает
Группа: Проверенные
Сообщений: 32
Статус: Offline
| Это просто схема подключения "шлема с гарнитурой от переговорного устройства" через переходник сразу к радиостанции.
При этом очень похоже, что кнопка PTT (Finger PTT) - не отделяемая "кнопка PTT на палец" - либо раскуроченная родная без разъема, либо сторонняя (самодельная). Что такое tow lock switch ??? вряд ли "переключатель блокировки прицепа" ?
То есть если эту схему использовать как законченную - то получится примерно вот такой конструктив
между радиостанцией и шлемом.
Переговорное устройство в данном случае совершенно не применяется, используется только шлем.
Сообщение отредактировал vovaz02h - Среда, 2013-01-09, 8:08 PM |
| |
| |
