| tem | Дата: Среда, 2013-10-16, 9:35 PM | Сообщение # 1 |
 Специалист
Группа: Проверенные
Сообщений: 214
Статус: Offline
| Установка, ремонт подъездных домофонов.
Мой телефон
095-581-15-44
Евгений
Предлагаю небольшой ликбез по домофонам для участников форума - радиолюбителей и не только, а так же, предлагаю свои услуги по изготовлению практически любых электронных/домофонных ключей.
Первое и главное, что нужно знать - это то, что каждый ключ имеет свой будем считать, что уникальный код. Именно этот код "прописывается" в память домофона. Один домофон может открывать много ключей (все, чьи коды прописаны в его памяти), а один ключ может открывать много домофонов (все, в которые он запрограммирован). Для изготовления ключа от домофона, можно поступить двояко - либо скопировать код в заготовку из ключа, который уже запрограммирован в домофон, либо умудриться прописать ещё один ключ в память. Для того, чтобы осуществить второй вариант, нужно знать пароль установщика, чтобы попасть в режим программирования. (однако, это не всегда так)
Ключи бывают нескольких различных типов. Самый основной тип ключей - "таблетки" Dallas DS1990A. Такие ключи используются во многих разных домофонах - VIZIT, KC-домофон (сенсорные панели), Метаком (хоть в нём и немного другие ключи используются, с DS1990A он работает отлично), реже - Cyfral и др.

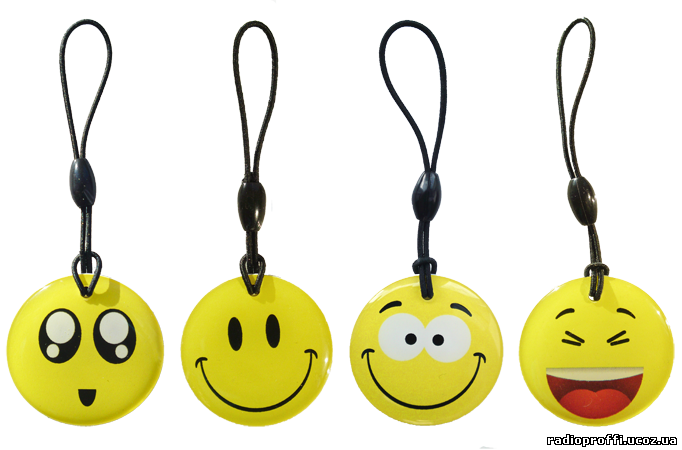

На втором месте - пластиковые бесконтактные брелки. Они, как правило, работают по стандарту EM-Marin, но бывают и исключения. Используются повсеместно всеми производителями домофонов - VIZIT, Cyfral, KC, реже - Метаком. Удобны тем, что работают бесконтактно, т.е. у них нет электрического контакта со считывателем - таким ключом можно пользоваться не вынимая его из ключницы или кошелька, например. Более износостойки, по сравнению с "таблетками". Сразу хочу отметить, касаемо домофонов VIZIT, у которых есть возможность работать как с контактными, так и с бесконтактными ключами - имея на руках ключ одного типа, можно с лёгкостью изготовить ключ другого типа.
На третьем месте идут токовые ключи - родной формат для Cyfral и Metakom. Эти ключи работают по своему протоколу, который с Dallas не имеет ничего общего (разве что, двухконтактную линию и одинаковую форму ключа). Копировать такие ключи дороже, в виду дороговизны записываемых заготовок для них. Однако, иногда существует возможность записать код такого ключа на заготовку для Dallas. Это, как правило, отлично работает с домофонами Метаком, однако для Cyfral - это проблема. С ключами DS1990 адекватно работают только Cyfral CCD-20 (которые преимущественно устанавливаются на 5-этажных домах).
Ну и самые редкие ключи - квадратные и круглые двухконтактные. Квадратные, причём, тоже цифровые ключи и бывают двух разновидностей. А круглые ключи - резисторные. Используются в домофонах фирмы Беркут и не содержат никакого кода. Внутри такого ключа впаян обычный резистор определённого сопротивления (всюду разные!).
Для разбавления атмосферы, приведу несколько фотографий домофонов:
Слева - Метаком на ключах-таблетках, справа - Cyfral CCD2094 неизвестной модификации, по центру - VIZIT, работающий с бесконтактными брелками.
Следующая фотография без комментариев:
Следует упомянуть по поводу секретности каждого вида ключа. Наименее секретный резисторный ключ. У него всего 35 различных возможных номиналов. На втором с конца месте будет Cyfral, т.к. у него всего (256^2)-2 = 65 534 варианта ключей. На третьем месте - VIZIT (но это справедливо только для домофонов VIZIT, а не для ключей в целом). Для визитов, максимальное количество комбинаций равно (256^3)-1 = 16 777 215 (а это уже и неплохо...). У Метакомов секретность более 4 миллиардов возможных вариантов ключа. Для бесконтактных ключей, секретность составляет более 1 триллиона возможных вариантов (10^12), не учитывая ограничения VIZIT. Для ключей Dallas и квадратных двухконтактных, секретность составляет более 281 триллиона комбинаций. С тем, что банально подобрать такой ключ не получится, думаю, согласится каждый читатель
Сидят себе радиолюбители...
...и дружно ЛЮБЯТ РАДИО!
|
| |
| |
| tem | Дата: Среда, 2013-10-16, 9:36 PM | Сообщение # 2 |
|
Специалист
Группа: Проверенные
Сообщений: 214
Статус: Offline
| Теперь про универсальные ключи словечко.
Универсальные ключи могут быть разными. Какие-то из них подходят к определённым моделям и модификациям домофонов, используя уязвимости системы. Классический пример: В домофоне записано некоторое количество ключей, однако, есть и свободные ячейки памяти. Запишем в нашу заготовку код, с такой же структурой, как у пустой ячейки памяти домофона - сам домофон при этом откроется, как только "долистает" свою память до первой пустой ячейки, т.к. код ключа совпадёт с ней. Второй вид универсальных ключей, работающих с определёнными моделями и модификациями - это ключи, которые программировались в домофон на заводе. И третий вид ключей - ключи, которые работают по районам, независимо от моделей и модификаций домофонов. Эти ключи программируют сами установщики во все свои домофоны, чтобы открывать весь район одним ключом. Не исключено, что они же продают эти ключи, например, разносчикам рекламы
Фотографии ключей:

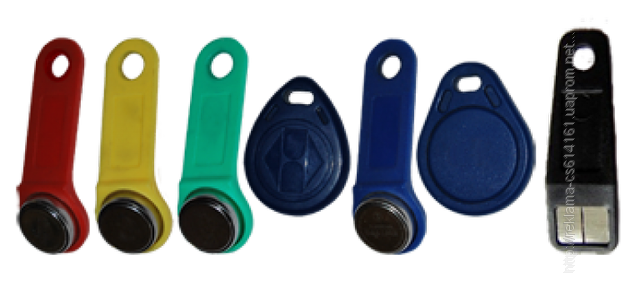

Контактные и бесконтактные ключи. Справа - квадратный двухконтактный.
Резисторные ключи для Беркутов.
Добавлено (16.10.2013, 19:36)
---------------------------------------------
Теперь немножко про мои услуги
Начну с обычных ключей.
Скопировать ключ DS1990 или бесконтактный брелок (кроме ТехКом) - 30грн
(домофоны VIZIT любые, КС-домофон любые, Метаком почти любые, Cyfral на бесконтактных ключах, Cyfral CCD-20 почти любые, контроллеры без вызывной панели почти любые, включая Cyfral TC-01, могу карту для СКУД скопировать на пластиковый брелок)
Скопировать ключ Cyfral или Метаком в родном формате, квадратный двухконтактный ключ, пластиковая бесконтактная карта для СКУД - 40грн
(все домофоны Cyfral и Метаком, для которых невозможно записать ключ в формате DS1990, все квадратные двухконтактные, большинство СКУД, работающих на картах RFID)
Скопировать бесконтактный ключ для ТехКом (у нас их почти нет в городе) - 50грн
(бесконтактный ключ работает на другой частоте, по другому протоколу)
Резисторные ключи я не делаю в виду отсутствия заготовок.
Есть и универсальные ключи. Любой универсальный ключ - 60грн.
На сегодняшний день есть такие универсальные ключи (сообщение буду редактировать, по мере появления новых):
1) Метаком - более 95%, старые Cyfral, старые КС (процент открытия небольшой), первые визиты, которых тоже почти нет нигде. Так же, открывает до 70% домофонов с квадратными двухконтактными ключами, только прикладывать ключ нужно правильно.
2) Cyfral CCD-20, CCD-40 - не открываются только новые домофоны, поэтому процент открытия больше 80%. Старые CCD-20 открываются все.
3) VIZIT-1, таблетка
4) VIZIT-1, бесконтактный брелок - так же, открывает до 70% цифралов с бесконтактными ключами.
Ключи 3 и 4 открывают все старые визиты, соответственно, с контактным и бесконтактным считывателем. В зависимости от района, процент открытия от 40 до 100%.
5) VIZIT-2, таблетка
6) VIZIT-2, бесконтактный брелок
Ключи 5 и 6 - дополнение к ключам 3 и 4. Позволяют открыть более новые визиты, которые не открываются ключами 3 и 4. Процент открытия около 40-50%, но в некоторых районах доходит до 90% - там, где такие домофоны устанавливались в одно время и одинаковые модели.
7) Cyfral-1. Дополнительный ключ для Cyfral - открывает некоторые домофоны Cyfral, которые не открываются ключом №1. Процент открытия небольшой, т.к. таких домофонов мало.
8) Метаком-1. Дополнительный ключ для Метаком. Аналогично предыдущему, только таких домофонов ещё меньше.
Ключи 7 и 8 особой ценности не представляют по отдельности, но дополняют полный набор.
9) Цифроком-1 (а-ля гибрид цифрала и метакома, созвучнее будет, чем Метакал  ). Открывает большой процент домофонов Cyfral и Метаком с бесконтактными ключами.
Есть и районные ключи. Спрашивайте в личке.
Делаю скидки. О цене всегда договоримся.
Если нужно подобрать набор ключей для какого-либо района - всегда пожалуйста, выеду, подберём. Бесплатно при условии покупки хотябы двух универсальных ключей. Возможен подбор кодов к некоторым домофонам. Возможно программирование некоторых домофонов VIZIT, в любых конфигурациях - один ключ от нескольких подъездов, программирование универсальных ключей (если в районе есть несколько домофонов, которые не открываются универсальным ключом, но их возможно запрограммировать).
Сидят себе радиолюбители...
...и дружно ЛЮБЯТ РАДИО!
Сообщение отредактировал tem - Среда, 2013-11-06, 8:14 PM |
| |
| |
| G-H | Дата: Среда, 2013-10-16, 10:37 PM | Сообщение # 3 |
 Частый гость
Группа: Проверенные
Сообщений: 532
Статус: Offline
| Спасибо!
Весьма познавательно.
73!
|
| |
| |
| jetton | Дата: Среда, 2013-10-16, 11:15 PM | Сообщение # 4 |
 Специалист
Группа: Друзья
Сообщений: 175
Статус: Offline
|  ага
UW5EKX...315LR106
|
| |
| |
| tem | Дата: Четверг, 2013-10-31, 2:14 AM | Сообщение # 5 |
|
Специалист
Группа: Проверенные
Сообщений: 214
Статус: Offline
| Продолжая тему домофонов...
На сегодняшний день, домофоны бывают двух типов - координатно-матричные и цифровые. Цифровые домофоны, хоть и удобнее при монтаже, неоправдано дорогие, поэтому в наших краях очень редко можно встретить такое чудо техники. Отличается он от координатно-матричного (для простоты, буду дальше писать просто "координатный"), в первую очередь, способом подключения трубки. У цифрового домофона есть единая магистраль, состоящая из двух проводов. Все квартирные трубки подключаются к этой магистрали параллельно, с соблюдением полярности. Номер квартиры задаётся в самой трубке с помощью перемычек. В координатном домофоне всё совсем иначе. Устройство трубки очень простое, проще некуда. Трубка может находиться в 4-х состояниях - отключена (линия разомкнута), "трубка лежит", "трубка снята" и "нажата кнопка открытия замка". Пятый, нештатный режим - замыкание линии. Все состояния домофоном различаются только лишь по сопротивлению линии. Трубка так же подключается по двум проводам, однако, трубки не соединяются параллельно. Все трубки подключаются к коммутатору (коммутаторам, если их несколько). Есть две типичные схемы подключения:
1) Координатно-матричная магистраль.
В этом случае, по стояку идёт кабель, в котором количество жил равняется 10 плюс количество десятков квартир в подъезде. В случае с типичным 5-этажным домом (20 квартир в подъезде), линия будет состоять из 12 проводов. В случае с типичной 9-этажкой, будет 14 проводов. Всего 36 квартир, имеем 3 полных и 1 неполный десяток.
Схема подключения:
Магистраль состоит из шины десятков и шины единиц. Каждая трубка подключается "плюсом" к соответствующей линии в шине десятков, а "минусом" - к соответствующей линии в шине единиц. Например, квартира 25 подключается ко второму десятку и пятой единице. А квартира 5 подключается к нулевому десятку и пятой единице. А как быть, если первая квартира в подъезде вовсе не с номером 1 ? Очень просто. В настройках домофона задаётся смещение - номер первой квартиры минус один. Дальше, домофон сам определяет, к какому десятку относится тот или иной номер квартиры. Например, в моём подъезде квартиры с 61 по 80. Всего 2 десятка - чётный и нечётный. Поскольку, смещение равняется 60, квартиры с номером 60 в подъезде не может быть. Следовательно, вызов в 80-ю квартиру пройдёт на тот же десяток, что и в квартиры 6х. Обычно, именно так и поступают. Т.е. десятки квартир распределены по принципу: чётный1-нечётный1-чётный2-нечётный2-...
В некоторых подъездах можно встретить и другой способ подключения.
2) Коммутаторный способ
В этом случае, от самого домофона проходит трёх- или четырёхпроводная магистраль. К этой магистрали параллельно подключаются коммутаторы на каждом этаже. К каждому коммутатору можно подключить только 4 квартиры. В этом случае, номера квартир задаются перемычками в самих коммутаторах. На коммутаторах выведены отдельно по две клеммы на каждую трубку, номер квартиры каждой трубки выставляется индивидуально.
Немножко о коммутаторах.
Координатные домофоны бывают различных конструкций. В некоторых домофонах, может быть до трёх отдельных узлов - вызывная панель, блок управления и коммутатор (VIZIT БУД-302М). В некоторых, два из трёх устройств могут быть объединены в одно - панель+блок управления, а коммутатор отдельно (яркий пример - все модификации Cyfral CCD-2094) или блок управления+коммутатор, а панель отдельно (VIZIT БУД-301К, БУД-302К-хх, где хх - максимальное количество абонентов - 20 или 80). Есть и решения "всё в одном" - яркие примеры - Cyfral CCD-20, CCD-40. В этих домофонах, панель представляет собой, собственно, наборную панель, в которую встроен процессор-блок управления и коммутатор на 20 или 40 абонентов, соответственно. У всех систем есть и преимущества и недостатки. Как правило, из строя выходит блок управления, в первую очередь. Для замены или ремонта домофонов со встроенным в панель процессором, необходимо разобрать дверь. С другой стороны, минимальное количество блоков - простота монтажа. Да и самостоятельно подключиться к домофону, у которого коммутатор встроен в панель и спрятан в двери, весьма проблематично (как минимум, потому, что мы не знаем, какого цвета провод в магистрали за что отвечает, хотя, это можно проследить, посмотрев, как подключены остальные квартиры).
Сидят себе радиолюбители...
...и дружно ЛЮБЯТ РАДИО!
|
| |
| |
| radioproffi1 | Дата: Четверг, 2013-10-31, 11:43 AM | Сообщение # 6 |
 Всегда здесь
Группа: Администраторы
Сообщений: 2439
Статус: Offline
| tem, спасибо за ликбез, узнал для себя много нового.
|
| |
| |
| tem | Дата: Четверг, 2013-10-31, 10:55 PM | Сообщение # 7 |
|
Специалист
Группа: Проверенные
Сообщений: 214
Статус: Offline
| Теперь немножко расскажу о принципе действия электронных ключей.
Очень веселит, когда люди думают, что внутри ключа находится магнит. Практически каждый день кто-то просит намагнитить ему ключ. А один раз, попросили намагнитить даже домофон Очень хочется на такие случаи носить с собой большой подковообразный магнит с полюсами синего и красного цветов И на объявлении написать "намагничиваю домофоны, делаю домофонные ключи по слепкам" и т.п.
Так всё-таки, что находится внутри ключа? Как он устроен? Разберём на примере ключа-таблетки стандарта Dallas. Позже опишу принцип действия ключей других стандартов - Cyfral/Metakom и RFID.
Внутри такого ключа находится микросхема памяти, работающая по протоколу Dallas 1-Wire. В обычном ключе всего 8 байт памяти, называемой ROM code. Наверняка, многие радиолюбители сталкивались с термометрами DS18B20 и аналогичными... А попробуйте взять такой термометр, соединить у него крайние выводы вместе и коснуться им считывателя домофона (центральный контакт термометра на центральный контакт считывателя). Если домофон умеет работать с ключами Dallas, то и на термометр он отреагирует. Вероятнее всего, вы увидите надпись ERROR, но такой термометр можно использовать в качестве ключа. При этом, используется только его серийный номер, дополнительные функции не затрагиваются.
Что и как записано в этих 8 байтах?
Первый байт всегда содержит контрольную сумму. Она даёт контроллеру домофона понять, правильно ли прочитался ключ. Если контрольная сумма не совпадает - чтение повторяется до тех пор, пока она не совпадёт.
За контрольной суммой следуют 6 байт уникального кода ключа. Следует отметить, что далеко не всегда домофон сохраняет все 6 байт. Какие-то домофоны (метаком) сохраняют только 4 байта, какие-то (визит) - 3, а каким-то (цифрал) достаточно всего двух байт. Ничего криминального в этом нет - производители намерено снижают секретность системы во имя увеличения скорости и максимально возможного количества сохраняемых ключей.
Последний байт содержит номер семейства ключа. Для обычных ключей DS1990A этот код равен 01h (здесь и далее: буква h после числа указывает на 16-ричную систему счисления, b - на двоичную, числа без буквы в конце, считаем по умолчанию в десятичной системе).
Ключ - пассивное устройство, т.е. не имеет собственного источника питания. Питается ключ от считывателя, по двум проводам. По этим же проводам и передаёт свой код, кратковременно замыкая линию. В моменты замыканий, ключ питается от встроенного конденсатора, который заряжается в моменты, когда линия не замкнута.
Схема узла считывателя контроллера (для наглядности):
Схема аналогичного узла ведомого устройства (ключа):
Контроллер, в режиме простоя постоянно генерирует импульс RESET. Когда подключается ключ, он отвечает ему импульсом PRESENCE, показывая мастеру о том, что можно с ним работать.
После получения импульса PRESENCE от ключа, контроллер домофона должен передать ключу команду на чтение памяти. Обычно, это команда 33h. Затем, контроллер с чётко установленными стандартом временными промежутками кратковременно 64 раза (для передачи 64 бит = 8 байт) замыкает шину на землю и ждёт реакцию ключа. Если ключ хочет передать бит 1b, он сразу же "отпускает" линию и она, благодаря подтягивающему резистору, возвращается в исходное состояние. Если же ключ хочет передать 0b, он удерживает некоторое время линию в низком состоянии. Это наглядно продемонстрировано на картинке выше.
И вообще, не забываем, что удерживает домофонную дверь закрытой обычный электромагнит. Открываем домофоны правильно. Новый универсальный ключ от ВСЕХ домофонов:
Сидят себе радиолюбители...
...и дружно ЛЮБЯТ РАДИО!
|
| |
| |
| G-H | Дата: Пятница, 2013-11-01, 0:13 AM | Сообщение # 8 |
|
Частый гость
Группа: Проверенные
Сообщений: 532
Статус: Offline
|
73!
|
| |
| |
| tem | Дата: Среда, 2014-05-21, 0:07 AM | Сообщение # 9 |
|
Специалист
Группа: Проверенные
Сообщений: 214
Статус: Offline
| Вкратце, про ключи Cyfral и Metakom.
Принцип действия у них (на физическом уровне) абсолютно одинаковый, отличаются они только передаваемой информацией и количеством кодовых комбинаций. Далее всё будет расписано для ключа Cyfral DC-2000. Если кто хочет, аналогичную информацию можно найти и для метакомовских ключей. Подробно расписывать не буду, только общий принцип работы.
Устройство считывателя. Контроллер замеряет напряжение на выходе.
В отличие от Dallas, здесь уровни сигнала не доходят до крайних значений - ноль и питающее напряжение. Данные передаются путём изменения потребляемого тока ключом. Чтение происходит с помощью АЦП контроллера, который замеряет падение напряжения на подтягивающем резисторе.
При контакте со считывателем, ключ никак не индицирует начало передачи данных, а просто циклически начинает передавать свой код считывателю, до тех пор, пока удерживается контакт между ключом и считывателем. Более того, значения потребляемого тока во время посылок у разных ключей могут быть разными и контроллер считывателя должен уметь "понимать" это.
Каждая циклическая посылка начинается "стартовым словом", состоящим из трёх единиц и нуля. За ним следует 8 информационных слов, каждое из которых содержит три нуля и одну единицу. Записанный код определяется положением этой самой единицы в информационном слове. Единица и ноль отличаются длительностью импульса.
Контроля чётности нет никакого. Ошибки чтения исключаются путём многократного чтения ключа. Только если ключ несколько раз (обычно, 3) прочитался одинаково, он считается прочитанным корректно. Хотя, и здесь бывают ошибки из-за плохого контакта. Согласитесь, каждый владелец домофона Cyfral сталкивался с надписью ERROR при поднесении своего ключа. При этом, домофон открылся со второго раза...
Следует отметить, что напряжение на лузе считывателя не обязательно будет 5 вольт. Мне лично встречались домофоны с напряжением на считывателе от 2 до 9 вольт. Занижают и завышают напряжение только с одной целью - чтобы попытаться избежать использование клонированных (микроконтроллерных) ключей. Однако, и заготовки тоже появляются всё новые и новые, работающие корректно в таких условиях. Самый простой вариант - применение батарейки в заготовке, которая компенсирует недостачу питающего напряжения для микроконтроллера. К сожалению, сколько проживёт такой ключик, не скажет никто. Т.к. при разряде батарейки, ключ становится неработоспособным. Есть и более продвинутые заготовки, без батареек. Посмотрите, у кого на ключе от домофона Cyfral написано RW2007? Поздравляю, вы - обладатель ключа, который может сдохнуть в любой момент. Лично я никогда не делаю ключи на заготовках с батарейками. Однако, большинство мастерских считают иначе, т.к. если ключ сдохнет - к ним придут ещё раз за новым ключом...
Значительным недостатком таких технологий является то, что систему можно легко вывести из строя подачей большого напряжения на считыватель. В следующем посте, я опишу технологию, которая лишена этого недостатка - RFID.Добавлено (02.11.2013, 21:19)
---------------------------------------------
Ну и, наверное, последнее описание в этой теме - про RFID ключи.
Радиочастотные (RFID) ключи работают по принципу трансформатора. Считыватель и сама метка содержат обмотки, которые начинают взаимодействовать между собой, когда метка оказывается в поле считывателя. Для передачи данных от считывателя к метке, контроллер считывателя кратковременно прерывает генерацию несущей частоты, формируя последовательность импульсов различной длительности (в это время, чип в метке получает питание от встроенного конденсатора). Для передачи данных от метки к считывателю, чип метки нагружает контур самой метки, тем самым увеличивая ток, протекающий через контур считывателя.
В простейшем случае (ключи EM-Marin, используются всюду - VIZIT, Cyfral, Metakom, KC) частота несущей равна 125КГц (хотя, требование к точности очень не велико - от 100 до 150 КГц, 125 - среднее значение). Ключ получает тактирование от считывателя. Это значит, что если контроллер считывателя сам генерирует несущую, то он может расчитывать на то, что ключ будет "проявлять себя" в строго определённые моменты времени. Частота модуляции у EM-Marin равна RF/64, где RF - частота несущей. Сам ключ содержит идентификатор длиной 64 бита, из которых 24 бита являются служебными и содержат контрольные суммы и заголовок. Таким образом, ключ содержит уникальный идентификатор длиной в 40 бит или 5 байт. У домофонов и контроллеров VIZIT первые два байта всегда равны 56h 5Ah. Ключи с другими первыми байтами просто игнорируются. Тем не менее, другие контроллеры и домофоны прекрасно работают и с визитовскими ключами, т.к. у них нет фильтрации по первым двум байтам. К слову, символы с кодами 56 5A это большие латинские буквы VZ. Не удивительно, для визита
Сам код ключа передаётся манчестерским кодированием. В таком кодировании, каждый бит информации передаётся двумя битами, фактически - переходом от 0 к 1 или переходом от 1 к 0. Такой метод передачи данных исключает длительное нахождение линии в одном состоянии (0 или 1) и даёт возможность зарядиться конденсатору, от которого питается чип ключа.
Структура данных в ключе EM-Marin следующая:
Первые 9 бит всегда единицы. Далее следуют 10 блоков по 5 бит. Каждые 4 из которых - значащие, а 5-й - контрольная сумма каждой строки. Если в строке чётное количество единиц - КС будет равна 0, иначе - 1. Следующие 4 бита - контрольные суммы по столбцам. Вычисляются аналогично. Последний бит - стоповый, всегда равен 0.
1 1 1 1 1 1 1 1 1
. . . . X X X X C
. . . . X X X X C
. . . . X X X X C
. . . . X X X X C
. . . . X X X X C
. . . . X X X X C
. . . . X X X X C
. . . . X X X X C
. . . . X X X X C
. . . . X X X X C
. . . . C C C C 0
X - биты кода ключа
С - контрольные суммы
Надеюсь, эта статья поможет тем, у кого есть желание разобраться с принципом работы электронных ключей и надеюсь, что меня больше не будут просить намагнитить домофон Обращайтесь по поводу изготовления любых электронных ключей. Спасибо за внимание. Добавлено (20.05.2014, 22:07)
---------------------------------------------
Всем добрый вечер! Поделюсь своим опытом по стыковке домофонных систем. Задача, обычно, состоит в том, чтобы сделать систему с несколькими входами. Будь это подъезд с двумя входами по обе стороны дома либо двор с калиткой, откуда нужно звонить в любую квартиру в любом из подъездов. И хорошо, если оборудование всюду стоит совместимое, которое безболезненно поддерживает подобную стыковку. Например, у оборудования VIZIT никогда не было такой проблемы. К одному блоку вызова можно подключить несколько коммутаторов, а к одному коммутатору - несколько блоков вызова (параллельно). Система отлично работает. Отслеживает "занятость" линии и корректно её обрабатывает (соединение нужной квартиры со второй вызывной панелью произойдёт тогда, когда линия освободится на первой). Но вот если оборудование разное - могут быть подводные камни. Первый подводный камень - нумерация единиц. У некоторых производителей нумерация идёт с 0 по 9. Т.е. 10-я квартира будет уже в первом десятке (а не в нулевом). У некоторых - с 1 по 10, т.е. 10-я квартира будет в том же десятке, что и первая. А отдельного внимания заслуживает VIZIT БУД-302К-20 со встроенным коммутатором на 20 абонентов. В нём есть понятие "чётный десяток" и "нечётный десяток". Т.е. в подъезде из 20 квартир, квартиры 1-9 будут в нулевом десятке, 10-29 - в первом, а 20-я квартира - опять в нулевом десятке. Стыковать такое безобразие с другой системой будет достаточно просто, но не тривиально.
Итак. Условно разделим задачу на два направления. 1 - подъезд с двумя входами. 2 - калитка + несколько подъездов.
Первая задача абсолютно тривиальна. Берём одинаковое оборудование (хотя, можно и не одинаковое, для любителей геморроя, всё можно состыковать вместе) и соединяем. У визита можно один коммутатор поставить и два блока вызова. У цифрала можно поставить сумматор и два блока вызова. В общем случае, можно выходы коммутаторов спараллелить, это вполне рабочее решение. Но тут есть подводный камень - нужно смотреть принципиальные схемы выходов коммутаторов. Если выход выполнен на биполярных транзисторах - всё работать будет без проблем. Если выход сделан на полевых транзисторах - проблема будет, если один из коммутаторов выключен. При этом, между десятками и единицами будет некоторое сопротивление. Система работать будет, но невозможно будет открыть дверь с домофона. В этом случае, коммутаторы можно развязать диодами, тогда всё будет работать. Достаточно поставить по одному диоду в каждом десятке или в каждой единице сразу после коммутаторов. Не забываем, что при вызове плюс у нас на десятке, а минус на единице. Схему выкладывал выше. Для оборудования Метаком, возможно, прийдётся уровни компараторов настраивать, но это не сложно. В случае, если коммутаторы соединены выходами, нельзя одновременно вести разговор с двух вызывных блоков. Оба будут сбрасываться.
Вторая задача выглядит куда интереснее. Хорошо, если есть возможность выбрать оборудование, максимально подходящее для нашего случая. А если нет? Отличительные особенности некоторого оборудования:
- VIZIT 300-й серии - можно подключать несколько вызывных блоков к коммутатору. Единицы с 0 по 9.
- VIZIT 400-й серии - возможность "гостинничной" нумерации. Подключаем любые квартиры к любым десяткам-единицам. Номера для каждой квартиры можно выставить индивидуально.
- VIZIT 302K-20 - чётный/нечётный десяток. 20-ю квартиру подключаем отдельным проводом. Десятки полностью нужно развязывать диодами.
- Cyfral (2094), КС - единицы с 0 по 9, смещением ничего менять нельзя.
- Cyfral CCD-20, CCD-40 - единицы с 1 по 10
- Metakom - единицы с 1 по 10, смещением можно сделать и с 0 по 9, если нужно.
Единицы домофонов на разных подъездах допустимо соединять "насквозь" в единую систему. Не всегда допустимы одновременные разговоры в системе. Домофоны будут сбрасываться при этом. Если внешний домофон с нумерацией единиц с 0 по 9 (Cyfral 2094), а подъездные - с 1 по 10 (CCD-20) - наиболее разумным выходом из ситуации будет установка двух коммутаторов. В этом случае, квартиры, чьи номера заканчиваются на 0, будут в другой сотне. Т.е. все номера, кроме кратных 10, набираются как обычно. А кратные - с сотней впереди - 110, 120, ... вместо 10, 20, ... Схема, при этом, такая: единицы всех домофонов соединяем "насквозь", десятки - отдельно от каждого домофона к коммутаторам. Единицы с 1 по 9 подключаем к первому коммутатору, 10-ю единицу - к 0-й второго коммутатора. Десятки подключаем к двум коммутаторам сразу (параллелим), но со смещением в один десяток. Т.е. D1 второго коммутатора соединяем с D0 первого, D2-D1, D3-D2 и т.д. В противном случае (для получения правильной нумерации), нужно много диодов и лишних проводов, т.к. все квартиры кратные 10, нужно выводить к домофонам отдельно. Способ со вторым коммутатором полностью исключает необходимость вмешательства в существующую проводку.
Сидят себе радиолюбители...
...и дружно ЛЮБЯТ РАДИО!
|
| |
| |
| messenger | Дата: Четверг, 2014-07-03, 12:44 PM | Сообщение # 10 |
|
Гость
Группа: Пользователи
Сообщений: 1
Статус: Offline
| Уважаемый EUGEN
У меня китайская rfid панель модель MJ-AD2000M
Поставил на подъезд в старый дом(4 квартиры) так сказать из собственной инициативы и за свой счет
10 пластиковых брелков идущих в комплекте привязались без проблем по инструкции.
НО!
При попытке ради эсперимента привязать или открыть аналогичным на вид брелком с домофона многоэтажки мой домофон зависает на 5 минут.
Думал - несовместимость.
Купил на ебее еще 10 ключей - вот ссылка -
http://cgi.ebay.com/ws/eBayISAPI.dll?ViewItem&item=400720025158
Там те же 10 цифр выбиты что и на родных но немного меньшим шрифтом.
Но эфект тот же - при попытке использовать или привязать - зависание домофона.
Может Вы подскажите где здесь собака зарыта?
|
| |
| |
| tem | Дата: Пятница, 2014-07-04, 4:01 PM | Сообщение # 11 |
|
Специалист
Группа: Проверенные
Сообщений: 214
Статус: Offline
| Разные стандарты ключей-брелков, возможно. Помочь вам могут, вероятно, в ключных мастерских. Во-первых, они скопируют ключ. Во-вторых, у них можно разузнать на будущее тип этого ключа.
С виду одинаковые ключи могут быть совершено разными. Работают они все на частоте 125 кГц, но протоколы обмена данными разные. EM-Marin, INDALA, HID и т.п.
Ещё один момент советую проверить - возможно, панель ждёт ввода пароля. Т.е у неё есть режим "ключ+пароль". Ключ она считывает, а пароль не вводит никто... вот и кажется, что зависает.
Сидят себе радиолюбители...
...и дружно ЛЮБЯТ РАДИО!
|
| |
| |
| zevsik | Дата: Четверг, 2014-12-11, 11:03 PM | Сообщение # 12 |
|
Гость
Группа: Пользователи
Сообщений: 1
Статус: Offline
| У нас в подъезде стандартный Визит с ключами таблетками. Оборудование купляли самы поетому заказали себе разные ключи, смайлики и т.д, вот такиеl Пустяк но преятно!
Сообщение отредактировал zevsik - Четверг, 2014-12-11, 11:04 PM |
| |
| |
| 1vlad | Дата: Среда, 2016-01-20, 9:41 PM | Сообщение # 13 |
|
Гость
Группа: Пользователи
Сообщений: 3
Статус: Offline
| Помогите! Я живу в 100-й квартире. "Прикол" ВИЗИТа (БУд-302М + БК-100М) с нулем вместо ста начинает доставать! "Криворукие" жильцы тыкают чипами по нулю и у меня по нескольку раз на день трезвонит домофон. Уже повесили подробную инструкцию на дверях - бесполезно. Установщик предлагает поставить трубку на другой номер, но какой тогда смысл в домофоне? Как заставить эту "железяку" звонить именно на 100 а не на ноль? Спасибо за ответ.
|
| |
| |
| tem | Дата: Четверг, 2016-01-21, 1:21 AM | Сообщение # 14 |
|
Специалист
Группа: Проверенные
Сообщений: 214
Статус: Offline
| Есть у визита такой прикол.
0=100=200=300.....
Если у вас именно БУД-302М - следует назначить для кнопки 0 вызов консьержа. Как это делается - можно прочитать в инструкции. Если не разберётесь - помогу
Сидят себе радиолюбители...
...и дружно ЛЮБЯТ РАДИО!
|
| |
| |
| 1vlad | Дата: Четверг, 2016-01-21, 8:44 AM | Сообщение # 15 |
|
Гость
Группа: Пользователи
Сообщений: 3
Статус: Offline
| А 100 при этом будет работать?
|
| |
| |
