Радиоуправление своими руками...
UW5ECTДата: Четверг, 2014-11-06, 3:49 PM | Сообщение # 1
Подслушивает
Группа: Проверенные
Сообщений: 36
Репутация: 0
Статус: Offline
Доброго времени суток всем участникам форума!
Предлагаю информацию для изготовления системы радиоуправления.
Автор конструкции Петрусь Сергей.
Я лишь повторил.
Сердцем передатчика и приемника является микросхема MRF49XA,
которая является просто находкой для различного рода приемников и передатчиков
диапазона 430МГц и не только...Эта микросхема является трансивером.
Не буду вдаваться в подробности.Если кому-либо покажется интересным,я отвечу
на вопросы по поводу того,как уменьшить/увеличить девиацию в передатчике и сузить
полосу в приемнике(для достижения максимальной дальности).Как прошить и т.д. и т.п.
Возможно также увеличение дальности применив дополнительные каскады в приемнике и передатчике.Но об этом по мере возникновения вопросов...

UW5ECTДата: Четверг, 2014-11-06, 3:52 PM | Сообщение # 2
Подслушивает
Группа: Проверенные
Сообщений: 36
Репутация: 0
Статус: Offline

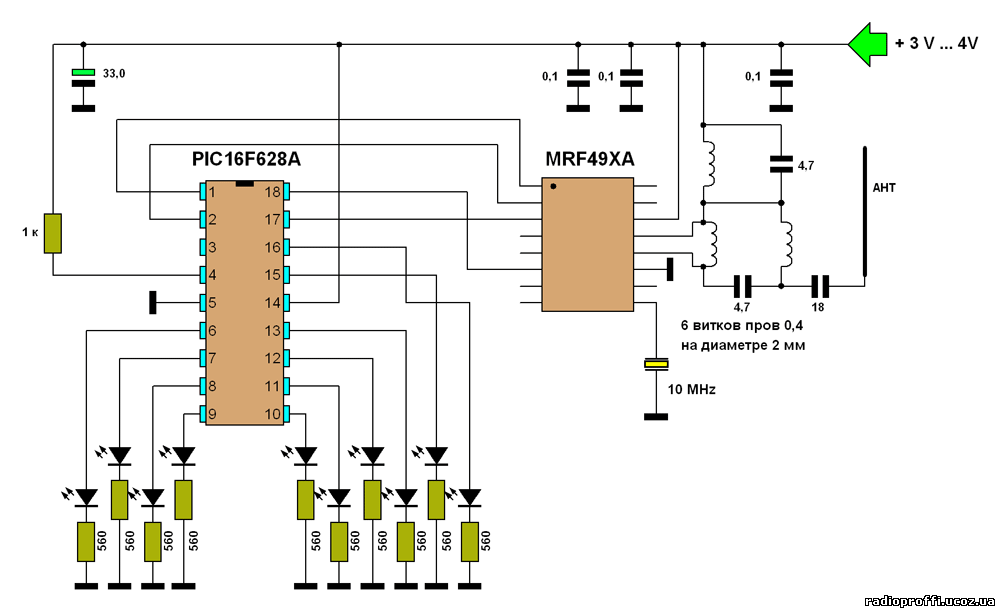

вот собственно базовые схемы,которые можно собирать,
при этом дальность будет 300-400м,всё зависит от конкретных
условий и антенн,думаю всем это понятно...

Прикрепления: 3274702.png (19.9 Kb) · 9508837.png (23.4 Kb)

UW5ECTДата: Четверг, 2014-11-06, 3:52 PM | Сообщение # 3
Подслушивает
Группа: Проверенные
Сообщений: 36
Репутация: 0
Статус: Offline

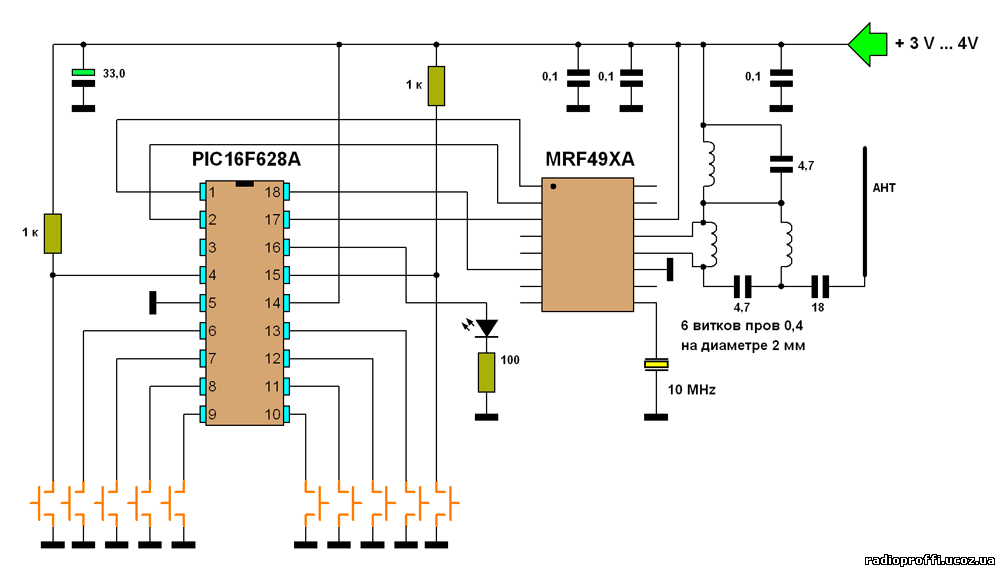

вот собственно базовые схемы,которые можно собирать,
при этом дальность будет 300-400м,всё зависит от конкретных
условий и антенн,думаю всем это понятно...

Прикрепления: 6521448.png (19.9 Kb) · 8832190.png (23.4 Kb)

UW5ECTДата: Четверг, 2014-11-06, 3:55 PM | Сообщение # 4
Подслушивает
Группа: Проверенные
Сообщений: 36
Репутация: 0
Статус: Offline
и прошивка на частоту 438МГц.
Прикрепления: 2777_.zip (1.5 Kb)

UW5ECTДата: Четверг, 2014-11-06, 4:00 PM | Сообщение # 5
Подслушивает
Группа: Проверенные
Сообщений: 36
Репутация: 0
Статус: Offline
печатные платы

Добавлено (06.11.2014, 14:00)
---------------------------------------------
и видео того,что у меня получилось


надеюсь это будет кому-то полезно для управления какими-то устройствами(р/у модели,поворотные антенны и т.д. и т.п.)

всем спасибо за внимание!!!
73!!!

Прикрепления: 3755090.zip (46.0 Kb)

radioproffi1Дата: Пятница, 2014-11-07, 10:14 AM | Сообщение # 6
Всегда здесь
Группа: Администраторы
Сообщений: 2439
Репутация: 34
Статус: Offline
Очень интересное решение управления up

uv5eoeДата: Вторник, 2015-01-06, 11:58 AM | Сообщение # 7
Специалист
Группа: Проверенные
Сообщений: 202
Репутация: 11
Статус: Offline
Спасибо за отличную схему и видео обзор! Данную информацию однозначно занесу в свой блокнотик, и думаю найду применение в будущем
