Трансформаторы ТОТ
|
|
| Павел | Дата: Суббота, 2016-03-26, 12:42 PM | Сообщение # 1 |
 Частый гость
Группа: Друзья
Сообщений: 638
Статус: Offline
| Добрый день!
Сегодня был на радиобазаре, и в одном месте выгреб с десяток трансформаторов ТОТ. Есть мысль сделать нормальный, интрефейс ПК <-->Трансивер с гальванической развязкой по звуковым входам/выходам, для SQL и PTT сделать развязку на оптопарах. Ну и добавить преобразователь уровней (COM-USB) чтобы можно было управлять трансивером с ПК в которых уже не встретить COM порт.
Интересоался данным вопросом, развязку звуковых входов/выходов делают на трансформаторах ТОТ (хотя не только на них).Так вот, имею в наличии:
ТОТ63-2шт.
ТОТ20-2шт.
ТОТ35-2шт.
ТОТ76-1шт.
ТОТ39-1шт.
ТОТ28-1шт.
ТОТ25-1шт.
Вопрос, по каким параметрам мне выбрать на каких двух сделать развязку? Где то читал что коэфициент трансформации можно брать в пределах 1:1-1:3, сопротивление обмоток по постоянному току, не более 600 Ом.

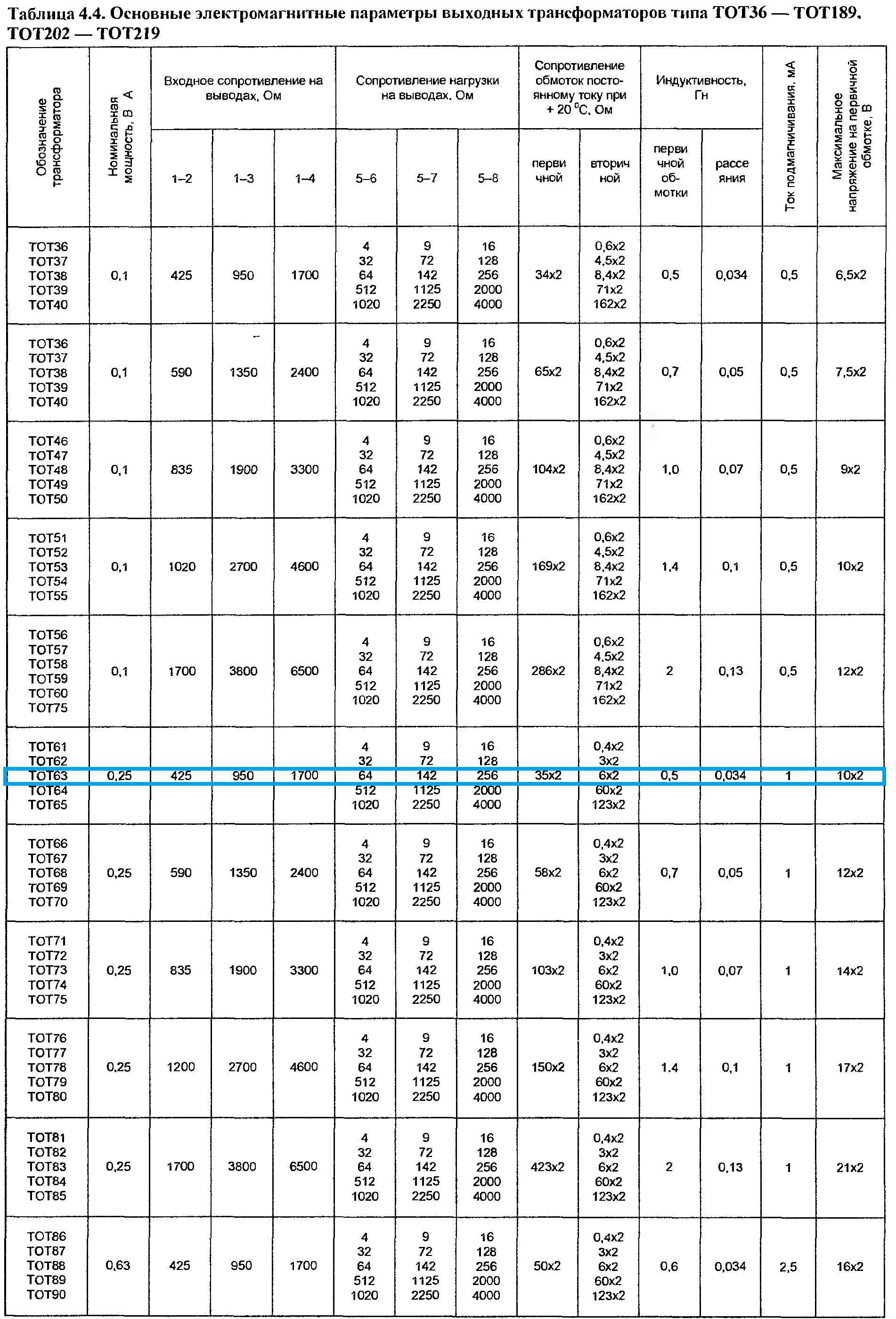

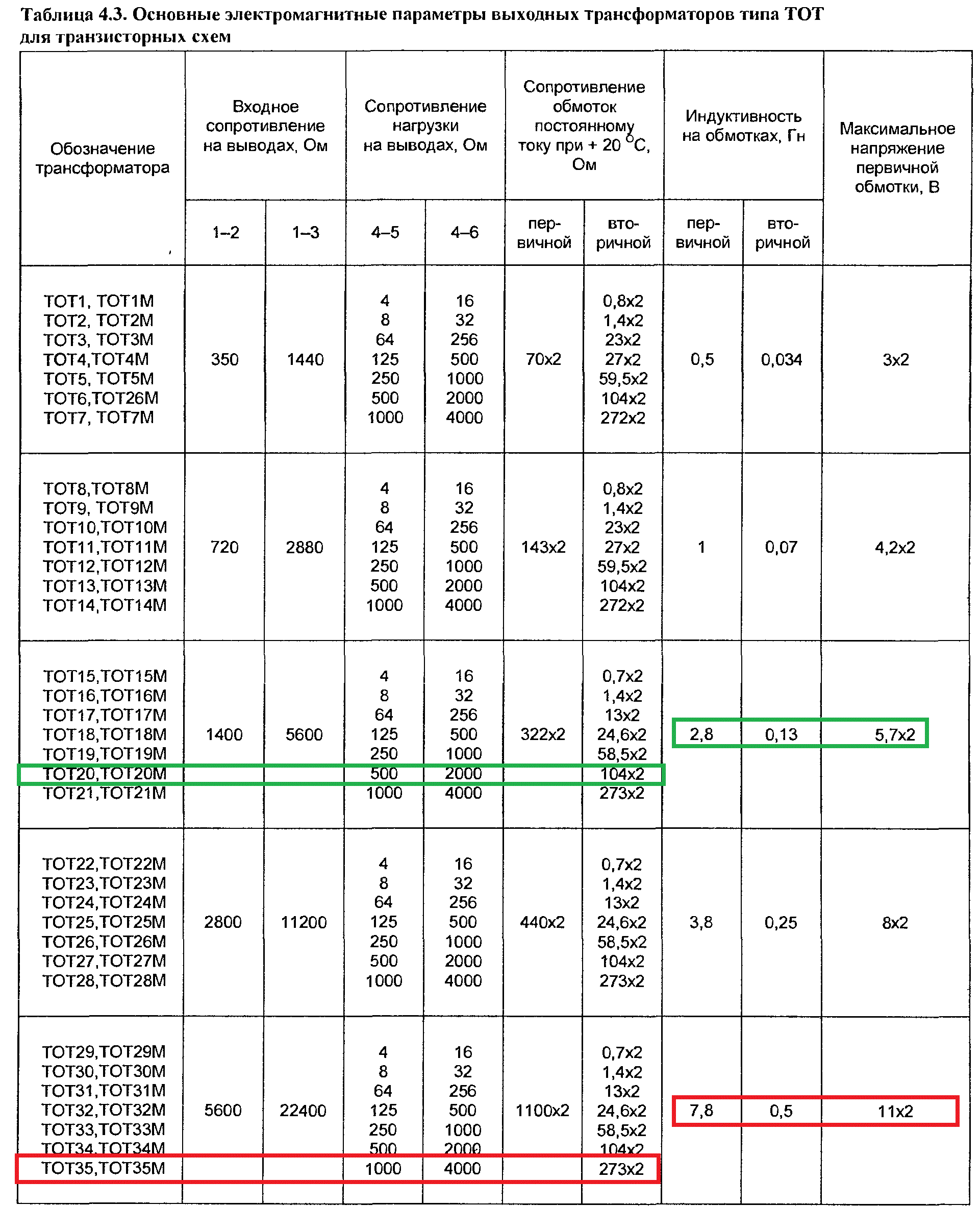

Привожу траблицы с ТТХ данных трансформаторов.
Жду подсказок от людей которые в этом понимают, или хотя-бы практиковали что-то подобное!
Спасибо!
UW5EDP
|
| |
| |
| uv5eoe | Дата: Суббота, 2016-03-26, 2:04 PM | Сообщение # 2 |
 Специалист
Группа: Проверенные
Сообщений: 202
Статус: Offline
| Паша, бери ТОТ-20. Он более низкоомный, хотя и 35 я думаю будет работать, куда он денется :)
Рекомендую установить переменные резисторы в цепи трансов, для оперативной регулировки уровней. На коллективке в интерфейся стояли, очень удобно. Схема для примера
Сообщение отредактировал uv5eoe - Суббота, 2016-03-26, 2:07 PM |
| |
| |
| luny | Дата: Среда, 2016-03-30, 4:18 PM | Сообщение # 3 |
|
Специалист
Группа: Проверенные
Сообщений: 204
Статус: Offline
| вопрос в том что ты разводишь и где - если тебе надо динамик (выход РС) развести на вход пк то смотришь что стоит в РС (скажем 200 Ом или 8...нужно смотреть) значит берешь наиболее близкий по сопротивлению (все ПО ПЕРЕМЕННОМУ ТОКУ!!!), с другой стороны желательно чтоб было столько же. для второй цепи нужен 4-8 Ом для стороны ПК и приблизительно столько же с другой
для этих целей еще могут подойти трансформаторы из старых телефонных аппаратов там 150,230 и 350 ом по переменке
|
| |
| |
