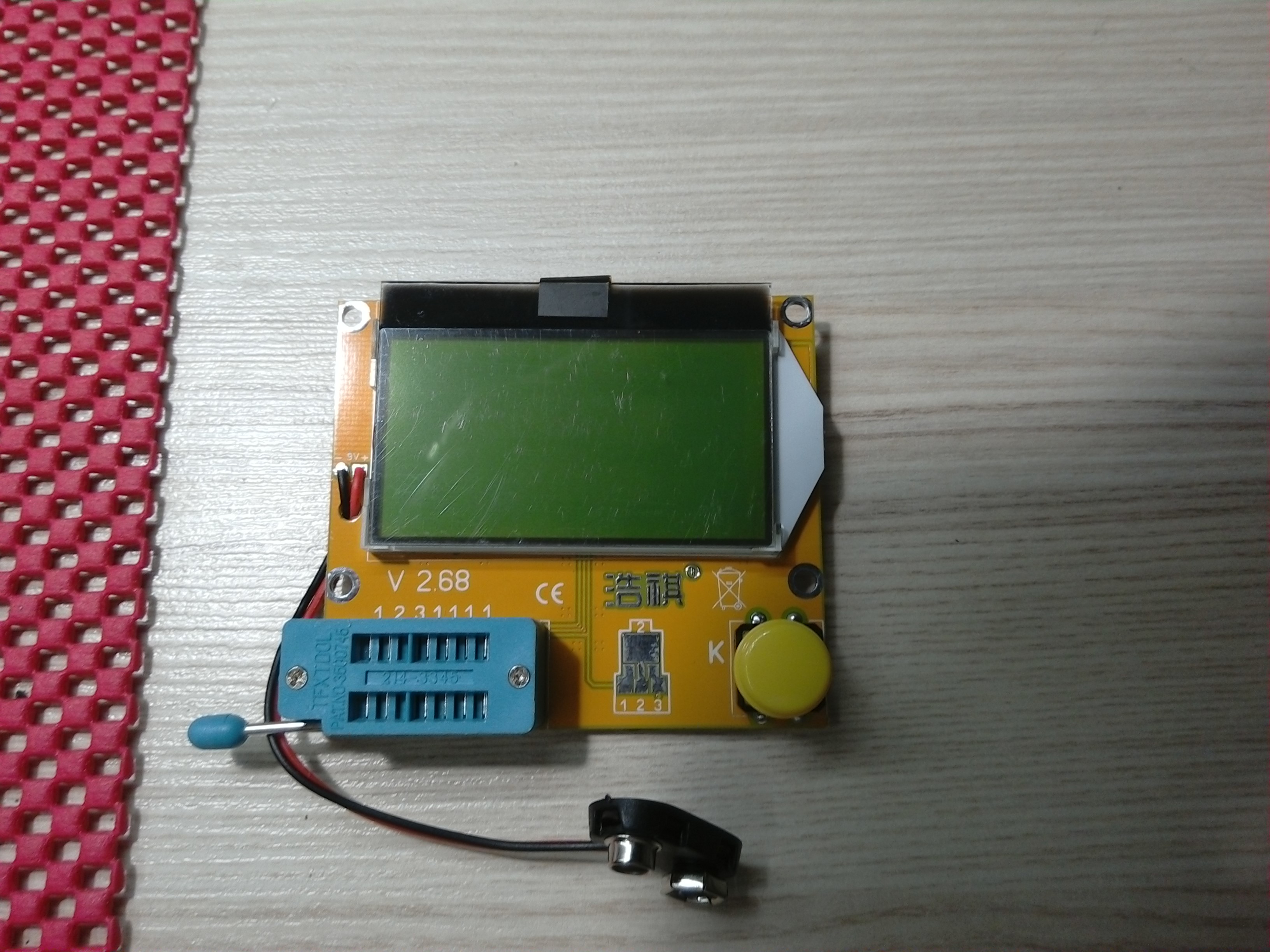

| На днях получил из Китая интересный прибор для измерений.
ESR метр позволяет выполнять такие функции как: измеритель ёмкости и эквивалентное последовательное сопротивление ЭПС (англ. ESR) конденсаторов, индуктивности катушек, сопротивления резисторов, тестер транзисторов, диодов, а также выводить информацию о подключённых компонентах.
Покупал у этого продавца: http://www.ebay.com/itm....DX%3AIT
Что интересно, товар пришел не на адрес, указанный при покупке, а на "Новую почту". Судя по откликам в И-нете, сейчас такое происходит часто, особенно если товар пересылается SF-EXPRESS. За доставку на "Новой почте" денег не требовали.
Второй нюанс: товар из Китая к нам шел через Эстонию.
Подробно о приборе можно почитать здесь: ESR тестер LCR-T4
Сообщение отредактировал Greyman - Среда, 2016-11-30, 11:14 AM |
| |
| |
| luny | Дата: Среда, 2016-11-30, 7:37 PM | Сообщение # 2 |
|
Специалист
Группа: Проверенные
Сообщений: 204
Статус: Offline
| мануал на подобного рода тестеры
http://avrtester.tode.cz/upload/ttester_ru.pdf
мой корпус
https://pp.vk.me/c633623/v633623992/1bba5/0zLL3F7KXGc.jpg
https://pp.vk.me/c633623/v633623992/1bc49/zpy_jUHOY_M.jpg
Сообщение отредактировал luny - Пятница, 2016-12-02, 2:34 PM |
| |
| |
| NARAJANA | Дата: Четверг, 2016-12-01, 11:41 AM | Сообщение # 3 |
 Професионал
Группа: Проверенные
Сообщений: 343
Статус: Offline
| Greyman, Давно посматриваю на этот приборчик, весьма удобная вещь.
А какая версия прошивки у Вас? Измеряет индуктивность, пробовали?
Мне было бы приятнее собрать такой приборчик самому, есть и микропроцессоры, и экранчик 16х2, но не могу найти отдельно в продаже платы. А самому делать плату неохота.
UW5EJJ/315LR118
|
| |
| |
| Greyman | Дата: Пятница, 2016-12-02, 2:59 AM | Сообщение # 4 |
|
Завсегдатай
Группа: Проверенные
Сообщений: 1147
Статус: Offline
| Цитата NARAJANA (  ) А какая версия прошивки у Вас? Измеряет индуктивность, пробовали?
Что касается индуктивности, то только что попробовал измерить индуктивность катушки, из небольшого количества витков намотанной как на ферритовом кольце, так и просто на карандаше. Прибор показал ... сопротивление 0,02 Ома  При случае попробую измерить что-то более солидное Впрочем, для измерения индуктивностей, емкостей и частоты у меня имеется прибор, изготовленный в Запорожье. Давным-давно на радиорынке купил.
Корпус к китайскому прибору заказал отдельно. Где-то еще в пути. Если при покупке 15 октября прибор продавец пообещал доставить до 22 ноября, то другой продавец корпус, заказанный в тот же день, что и прибор, пообещал доставить до... 9 января 2017 года.
Сообщение отредактировал Greyman - Пятница, 2016-12-02, 3:02 AM |
| |
| |
| uv5eoe | Дата: Пятница, 2016-12-02, 10:56 AM | Сообщение # 5 |
 Специалист
Группа: Проверенные
Сообщений: 202
Статус: Offline
| Цитата Greyman ( ) Корпус к китайскому прибору заказал отдельно. Где-то еще в пути. Если при покупке 15 октября прибор продавец пообещал доставить до 22 ноября, то другой продавец корпус, заказанный в тот же день, что и прибор, пообещал доставить до... 9 января 2017 года.
Сроки доставки указаны продавцами ориентировочно. Часто они продлевают сроки доставки. Обычно посылки из Китая идут в течении месяца. Лишь Чайна Пост Регистеред Эйр Мейл приходят в течении двух недель. Но такой способ доставки за счет продавца обычно при покупке более дорогих вещей (от 6-8 долларов), либо если за доставку заплатит покупатель.
Всё из личного опыта
|
| |
| |
| Greyman | Дата: Пятница, 2016-12-02, 4:36 PM | Сообщение # 6 |
|
Завсегдатай
Группа: Проверенные
Сообщений: 1147
Статус: Offline
| Сегодня наскоро проверил как работает прибор.

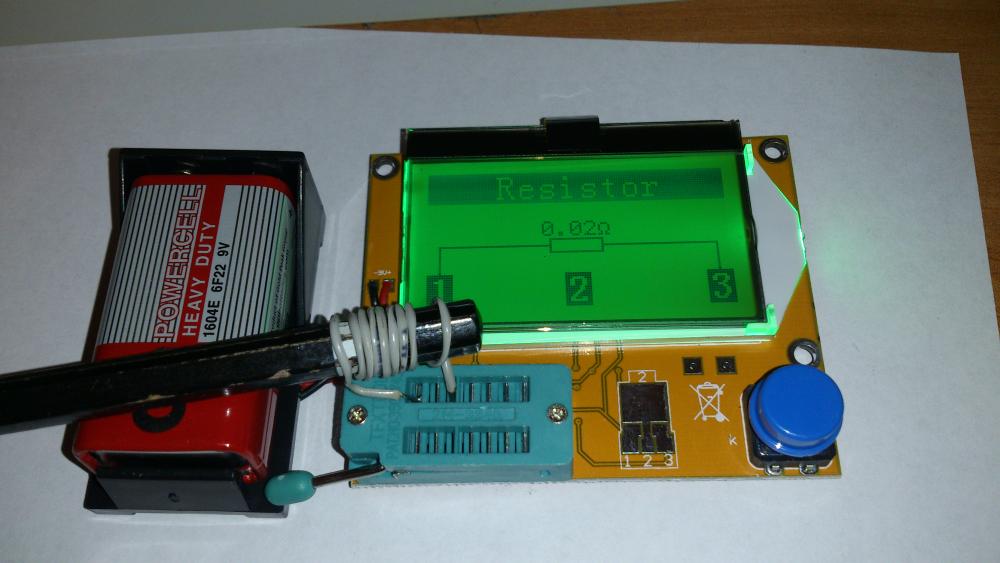

Небольшие индуктивности вплоть до дросселей в 25 мкГн прибор распознает как резистор:

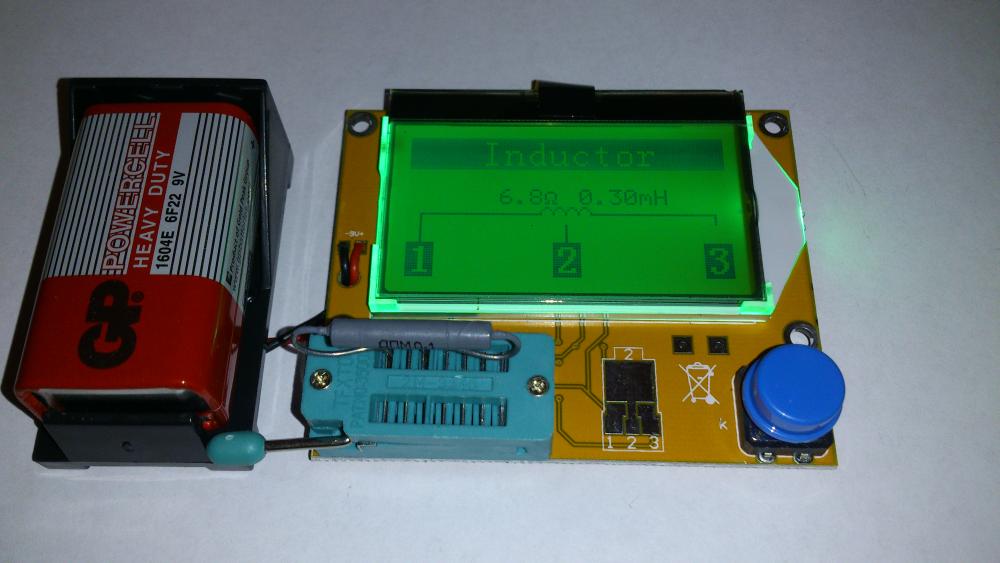

Дроссель в 300 мкГн уже определился нормально:

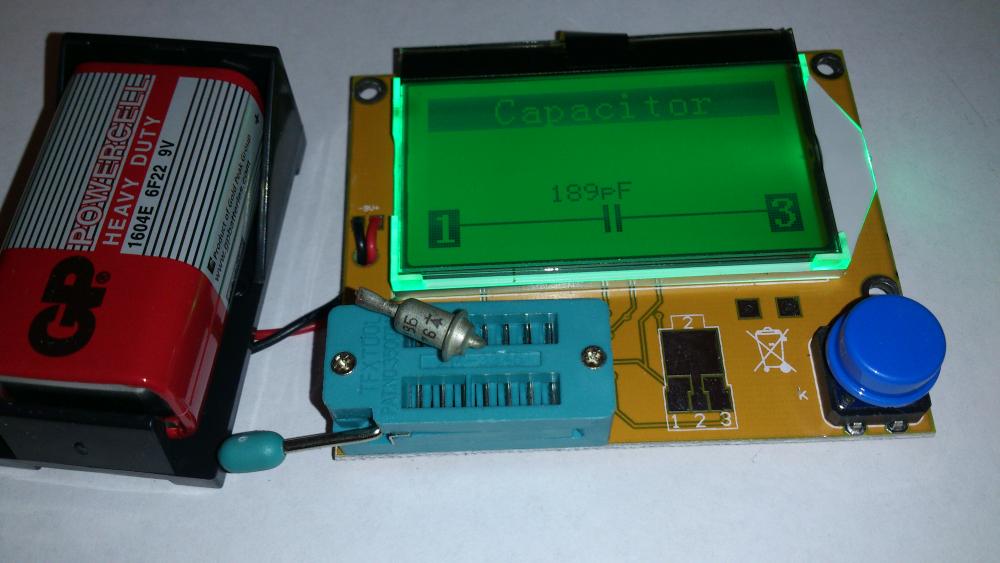

Стабилитрон тоже определился неверно, как емкость:

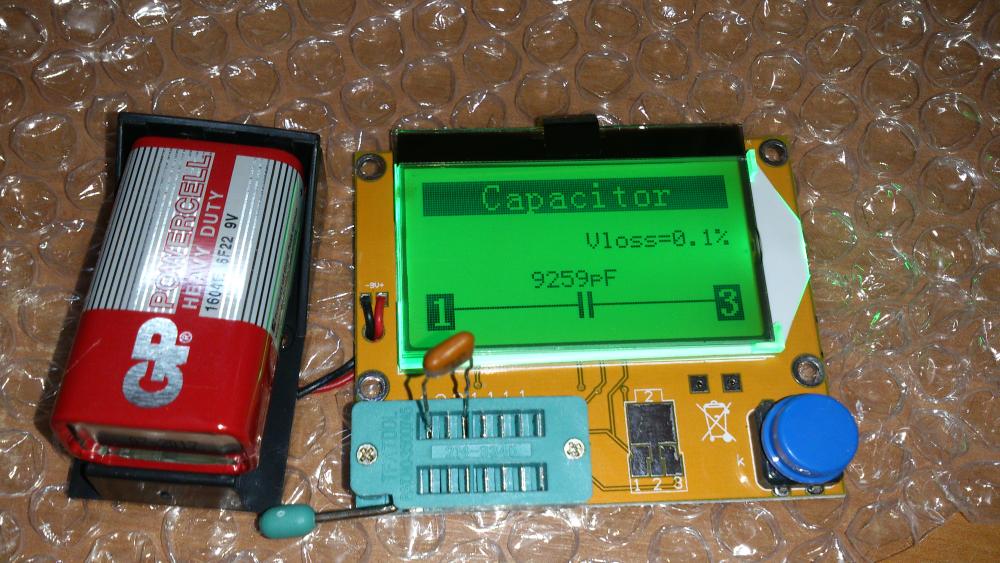

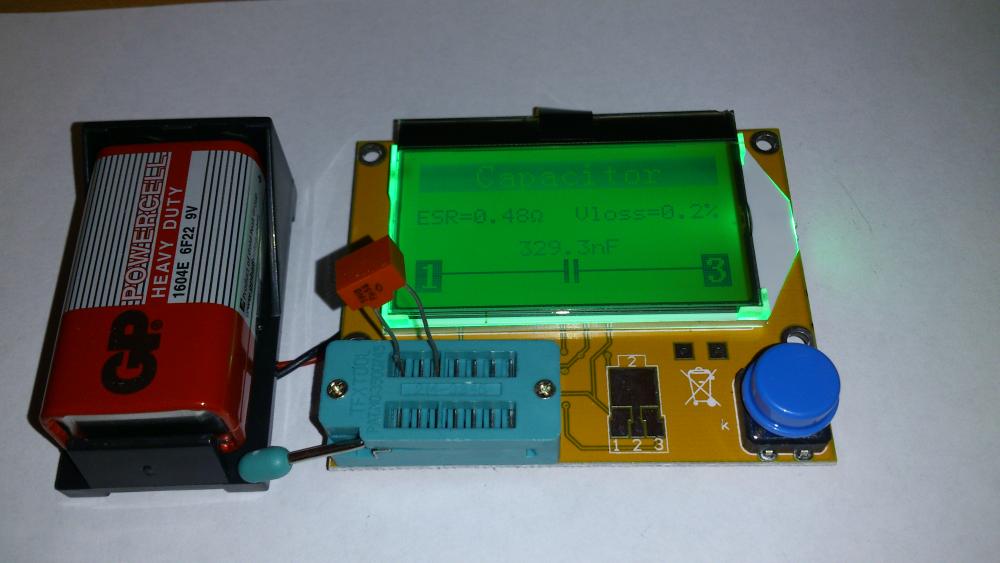

Емкость определилась достаточно точно:

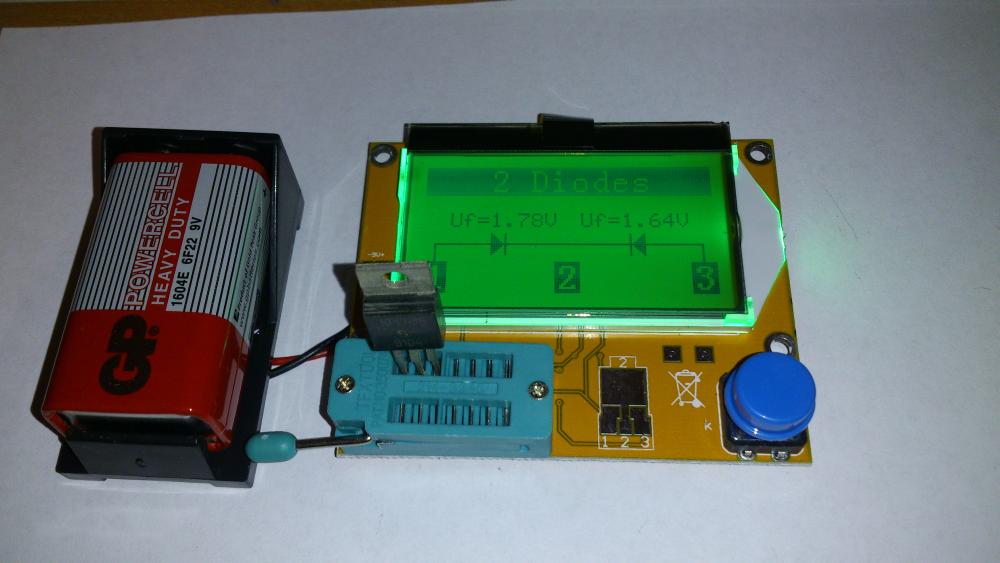

КРЕН8А определилась следующим образом:
|
| |
| |
| Greyman | Дата: Пятница, 2016-12-02, 4:38 PM | Сообщение # 7 |
|
Завсегдатай
Группа: Проверенные
Сообщений: 1147
Статус: Offline

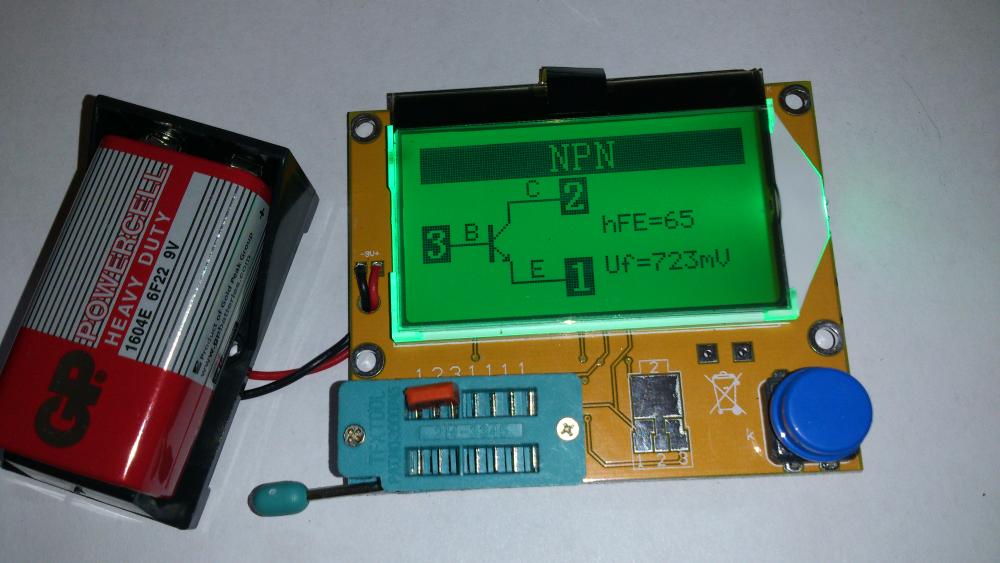

| КТ315 прибор увидел нормально:

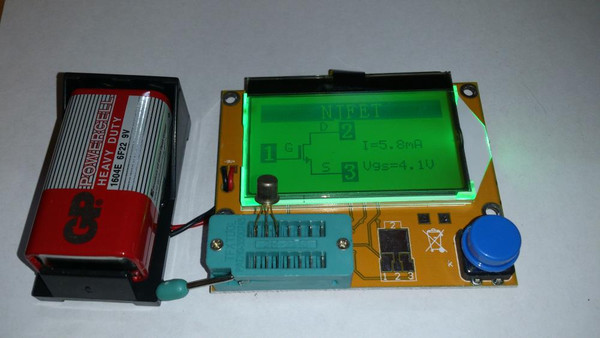

Полевик тоже был опознан:
|
| |
| |
| NARAJANA | Дата: Суббота, 2016-12-03, 6:40 PM | Сообщение # 8 |
|
Професионал
Группа: Проверенные
Сообщений: 343
Статус: Offline
| Вот еще очень интересная для радиолюбителя штука- плата прототипирования с микросхемой цифрового магнитофона ISD1760.
В ИС серии ISD1700 учтена возможность автономной и совместной работы с
микроконтроллером через интерфейс SPI. В ИС входят тактовый генератор (управляется внешним резистором), микрофонный предусилитель с АРУ, вспомогательный аналоговый вход, фильтры, энергонезависимая память для хранения аналоговых выборок, схема управления громкостью, усилитель мощности класса D, а также токовый/вольтажный выход.
Вот ссылка на даташит:
http://www.sxem.org/11/fr/0/isd1700h.pdf
Для себя вижу два варианта применения:
1-миниатюрный эхо-репитер на базе портативки, этой ИС и РIC контроллера.
2-Миниатюрный цифровой магнитофон для автоматизации CQ вызовов, встроеный в тангенту.
Заказал на Али для экспериментов.
http://www.aliexpress.com/item....03.html
UW5EJJ/315LR118
Сообщение отредактировал NARAJANA - Суббота, 2016-12-03, 6:55 PM |
| |
| |
| luny | Дата: Суббота, 2016-12-03, 10:39 PM | Сообщение # 9 |
|
Специалист
Группа: Проверенные
Сообщений: 204
Статус: Offline
| NARAJANA, нужен еще МК чтоб в нужный момент кнопки нужные нажимал - если планируете репитер или еще что-то - на белорусском форуме есть обжованная тема репитера на аттини13 - себестоимость до 150 грн
|
| |
| |
| NARAJANA | Дата: Воскресенье, 2016-12-04, 10:41 PM | Сообщение # 10 |
|
Професионал
Группа: Проверенные
Сообщений: 343
Статус: Offline
| Ну так я ж и написал, эта ИС и PIC контроллер.
А можно прямую ссылку на форум соседей, где тема по репитеру?
UW5EJJ/315LR118
Сообщение отредактировал NARAJANA - Воскресенье, 2016-12-04, 10:41 PM |
| |
| |
| luny | Дата: Воскресенье, 2016-12-04, 11:04 PM | Сообщение # 11 |
|
Специалист
Группа: Проверенные
Сообщений: 204
Статус: Offline
| NARAJANA, я его на втором попугае победил, НО у репки есть проблема - его иногда надо сбрасывать - он перестает сообщения проигрывать
http://qrz.by/base/viewtopic.php?f=5&t=1451&sid=753ca2c029462a055dcb284bb2a0a614
описание
http://vrtp.ru/index.php?act=Attach&id=561740&type=postДобавлено (04.12.2016, 23:04)
---------------------------------------------
мой вариант
https://vk.com/club99692633?w=wall-99692633_404%2Fall
|
| |
| |
| Donetsk | Дата: Четверг, 2017-02-09, 11:40 AM | Сообщение # 12 |
 Вещает
Группа: Друзья
Сообщений: 98
Статус: Offline

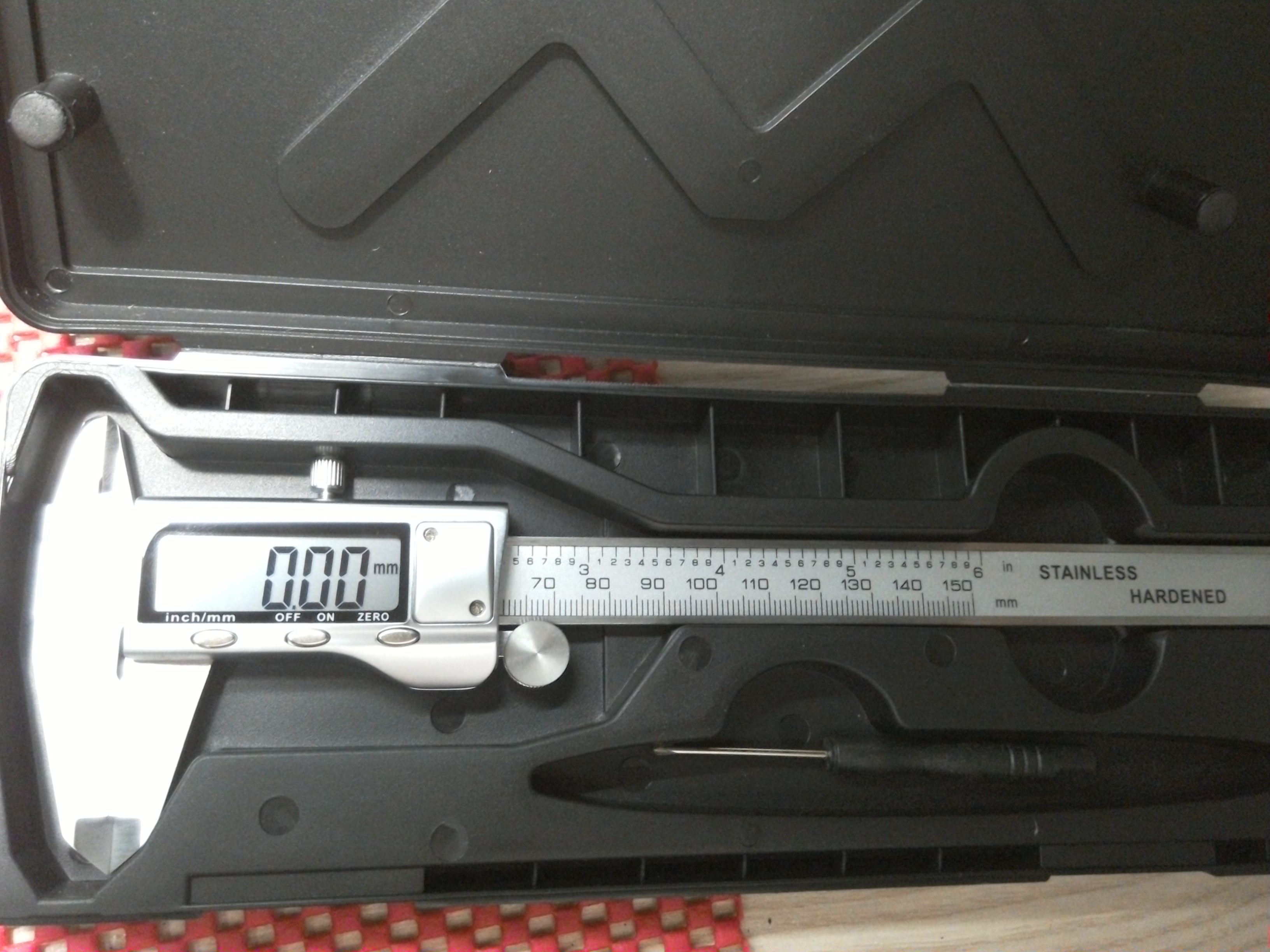

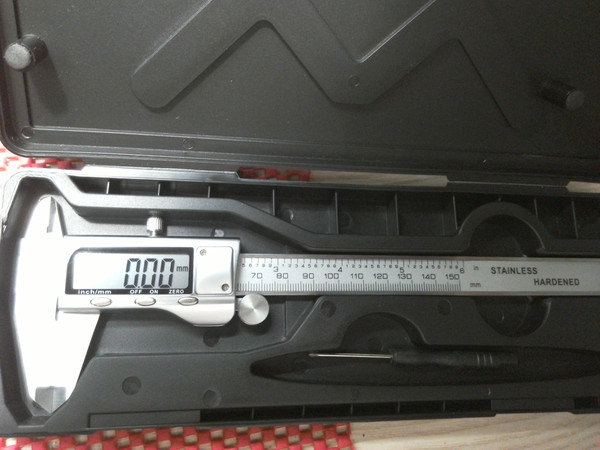

| Немного китайских приблуда.
73!
UR5IBX
|
| |
| |
| Donetsk | Дата: Четверг, 2017-02-09, 5:05 PM | Сообщение # 13 |
|
Вещает
Группа: Друзья
Сообщений: 98
Статус: Offline

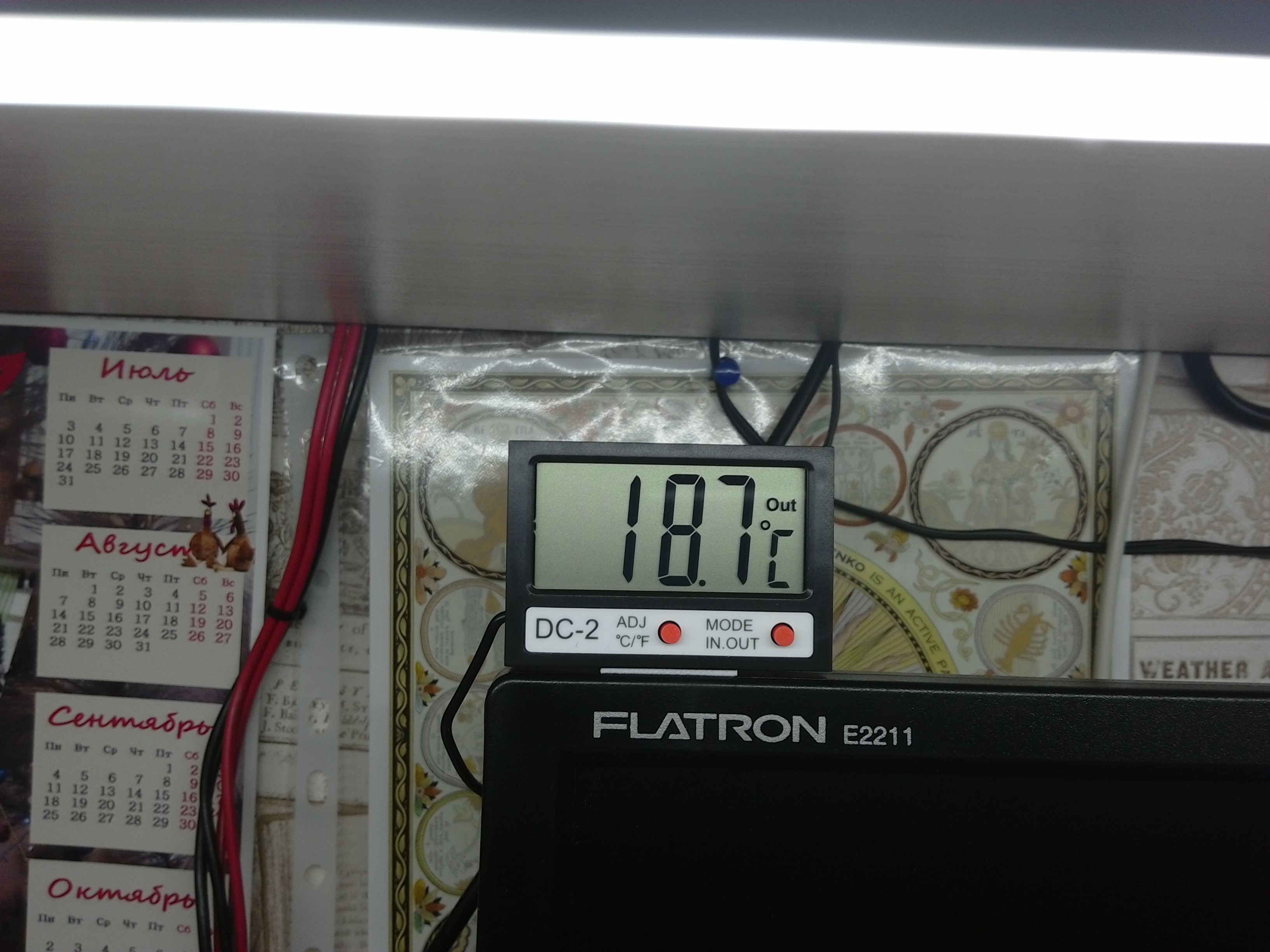

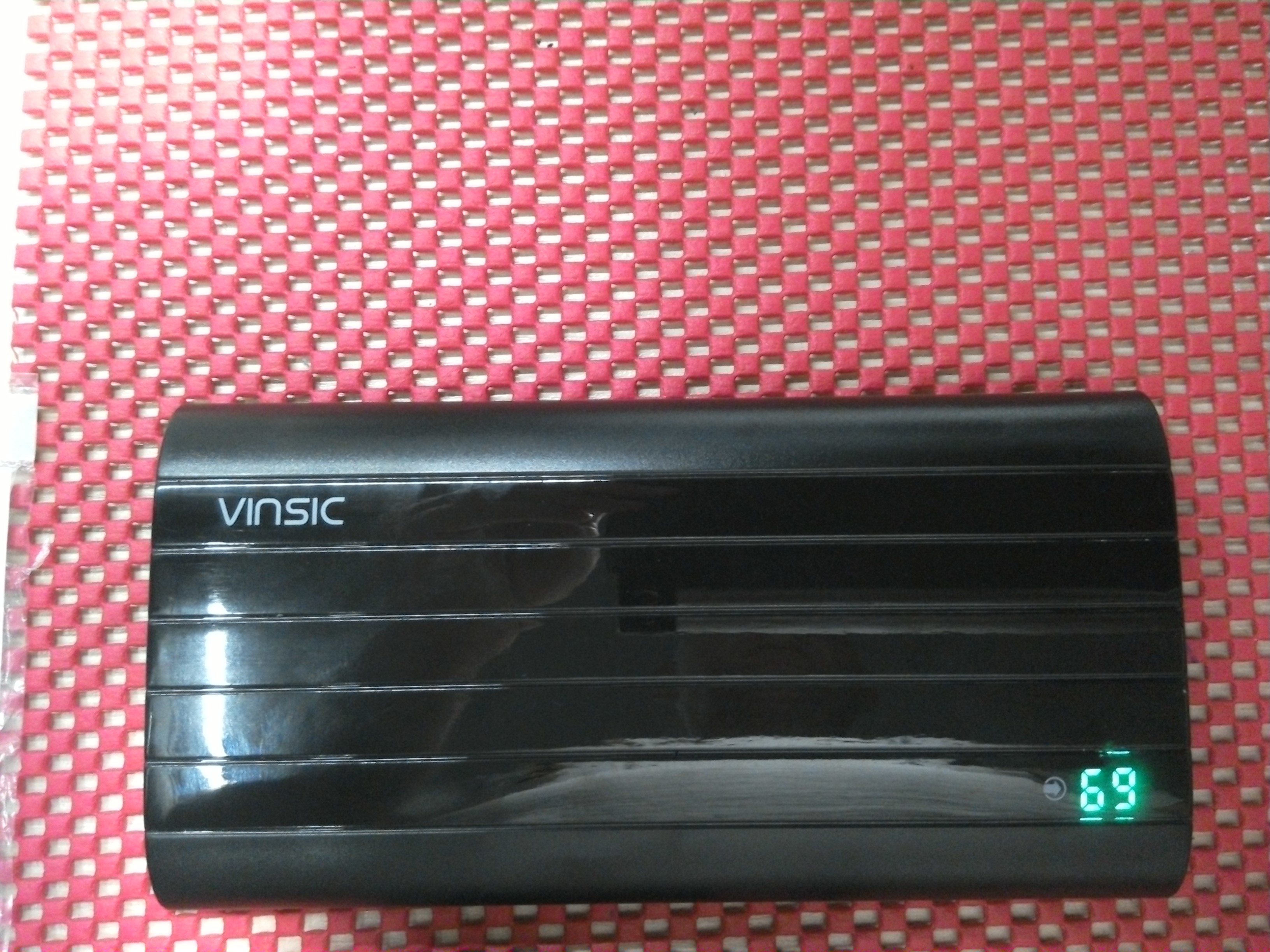

| Цитата Greyman ( ) Артем, а можно чуток подробнее? Что такое VINSIC? И ссылку на термометр можно?
https://ru.aliexpress.com/item.....OSIRwl
73!
UR5IBX
|
| |
| |
| Greyman | Дата: Пятница, 2017-02-10, 12:16 PM | Сообщение # 14 |
|
Завсегдатай
Группа: Проверенные
Сообщений: 1147
Статус: Offline

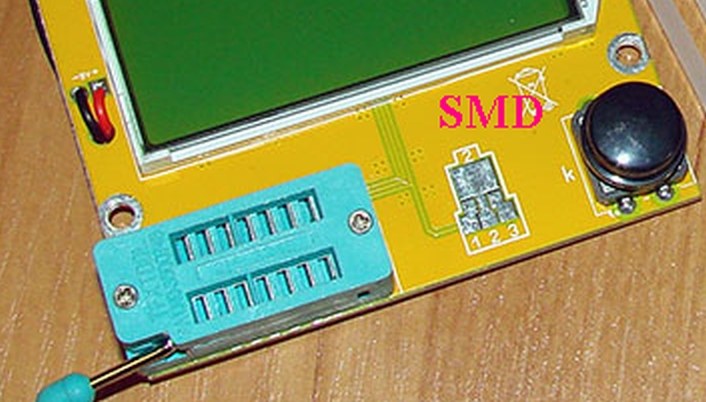

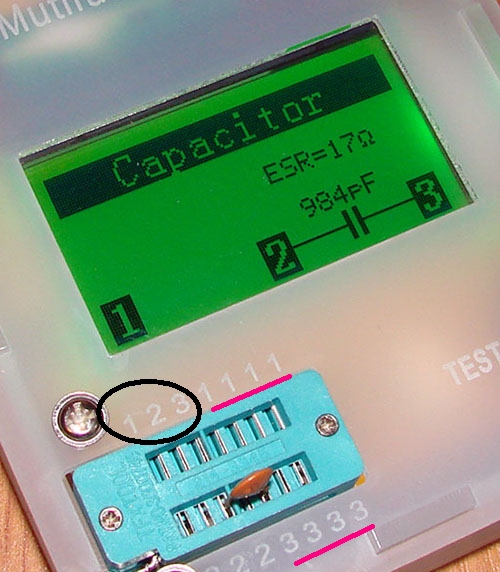

| Артем, подключать в левые верхние три разъема. Дальше идет дублирование. И отдельно - контактная площадка для SMD элементов.
Думаю по фото будет понятно что к чему.
|
| |
| |
| Donetsk | Дата: Пятница, 2017-02-10, 4:34 PM | Сообщение # 15 |
|
Вещает
Группа: Друзья
Сообщений: 98
Статус: Offline

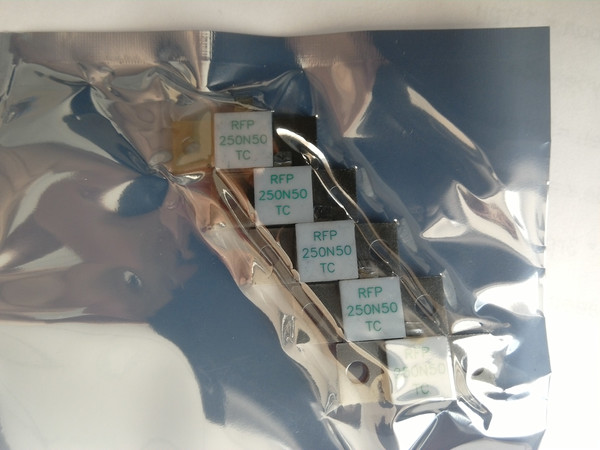

| Пришли 250-ватные резисторы для эквивалентов.
73!
UR5IBX
|
| |
| |
