Установка УКВ антенны Lemm AT-28 на DACIA Logan
ПавелДата: Суббота, 2013-08-17, 5:31 PM | Сообщение # 1
Частый гость
Группа: Друзья
Сообщений: 638
Репутация: 18
Статус: Offline
Для начала была куплена сама антенна:

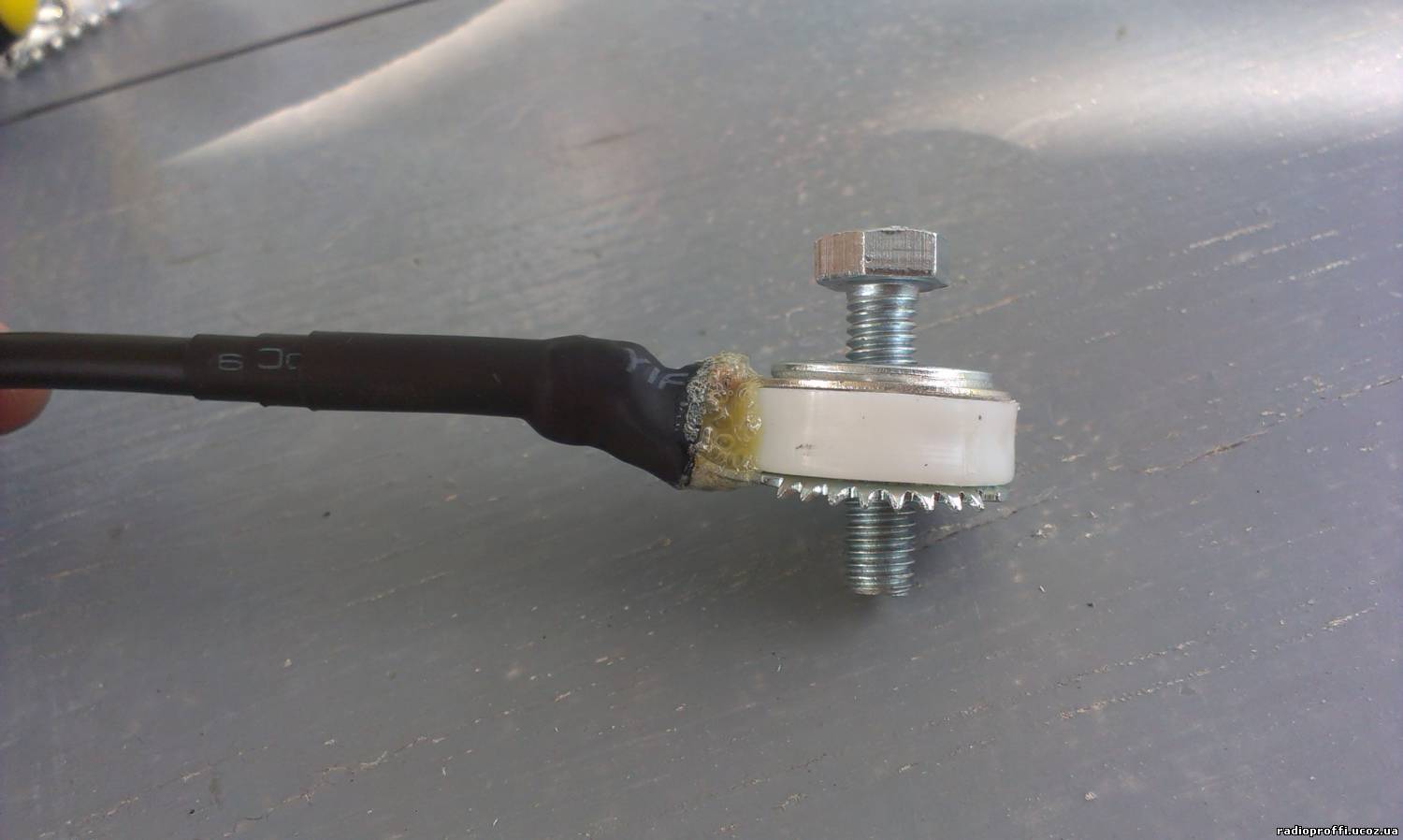

Доработан узел подключения кабеля (по рекомендациям с форума http://forum.ci-bi.ru/ )


Из такой пластины был выгнут кронштейн (идею взял у Сергея GlaS, даже фотографию позаимствовал tongue )

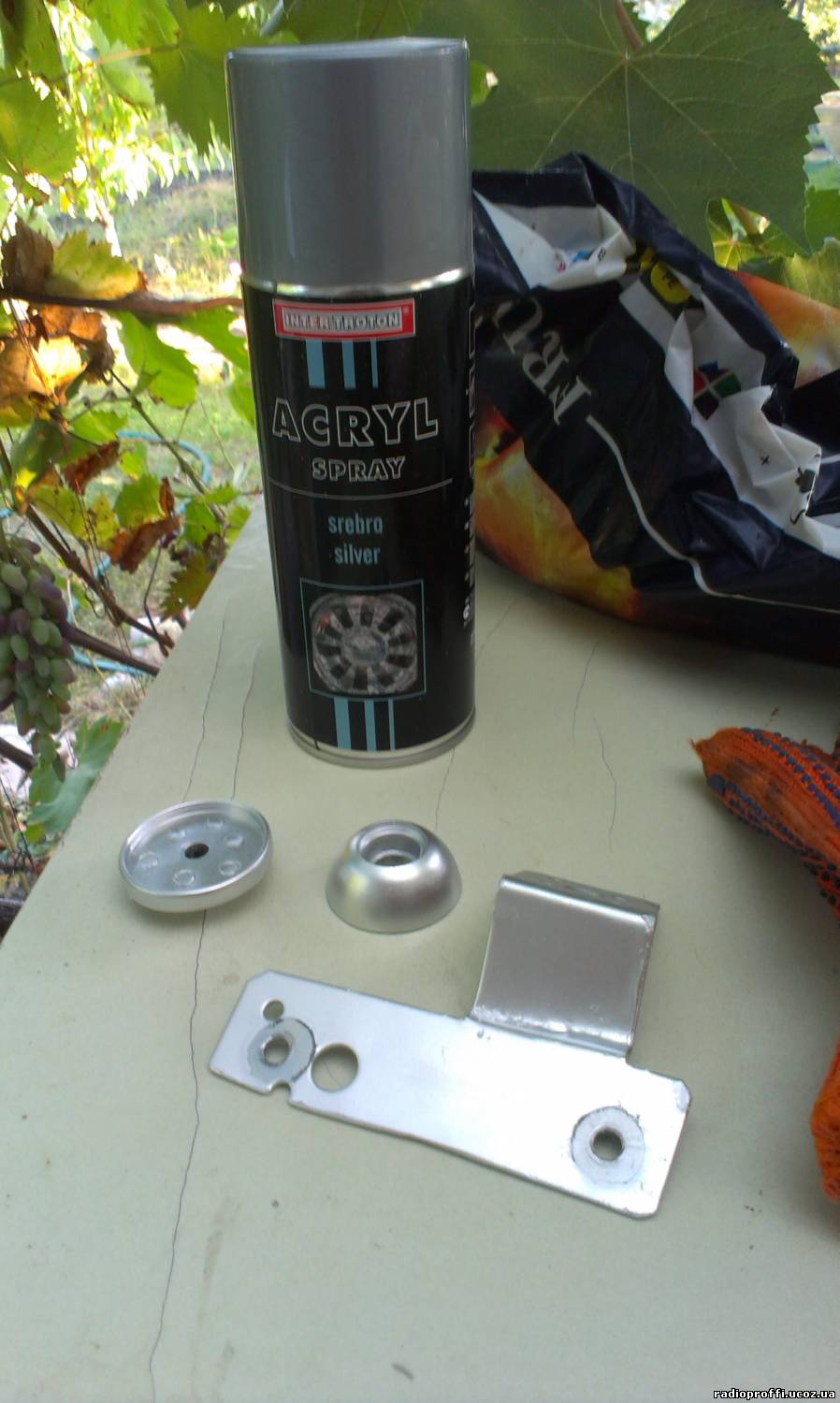

Покрашен в цвет автомобиля, и сам кронштейн,и другие детали антенны:

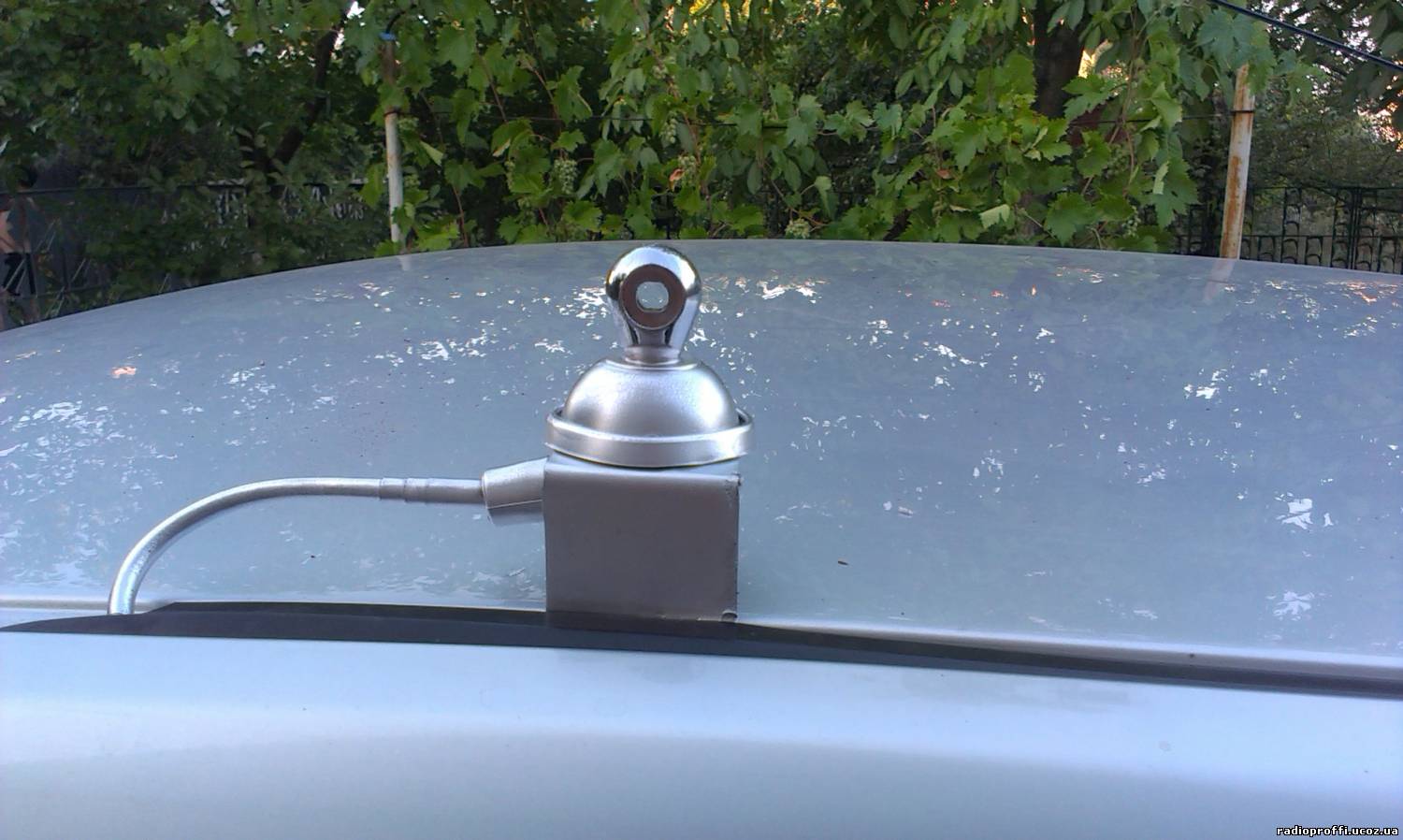

Вот так все это выглядит на авто:
Прикрепления: 9099093.jpg (197.2 Kb) · 8300998.jpg (69.3 Kb) · 8007788.jpg (133.6 Kb) · 5624127.jpg (110.3 Kb) · 5726711.jpg (128.8 Kb)

UW5EDP

ПавелДата: Суббота, 2013-08-17, 5:35 PM | Сообщение # 2
Частый гость
Группа: Друзья
Сообщений: 638
Репутация: 18
Статус: Offline

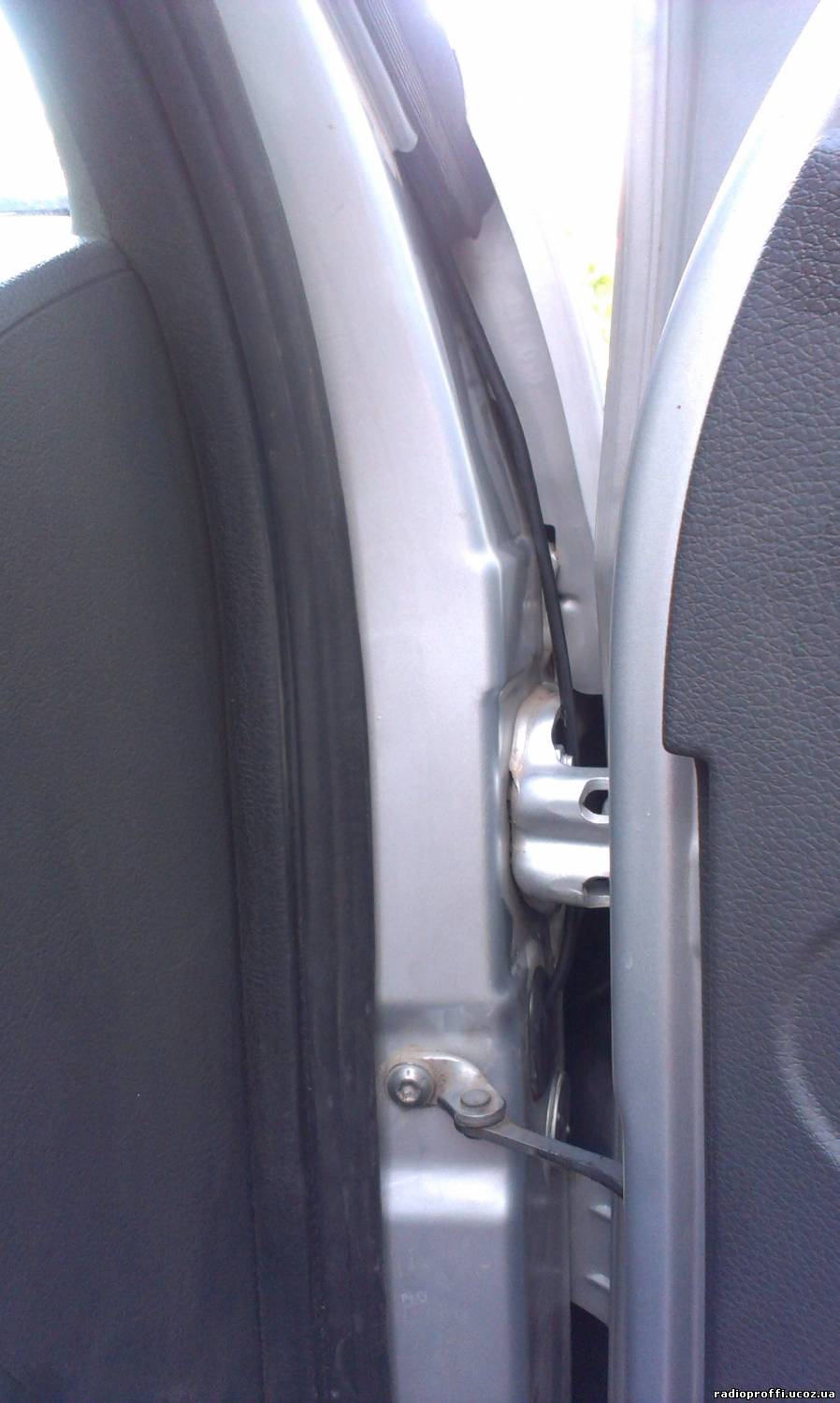

Кабель я проложил под уплотнителем вдоль крыши и спустил к передней двери.

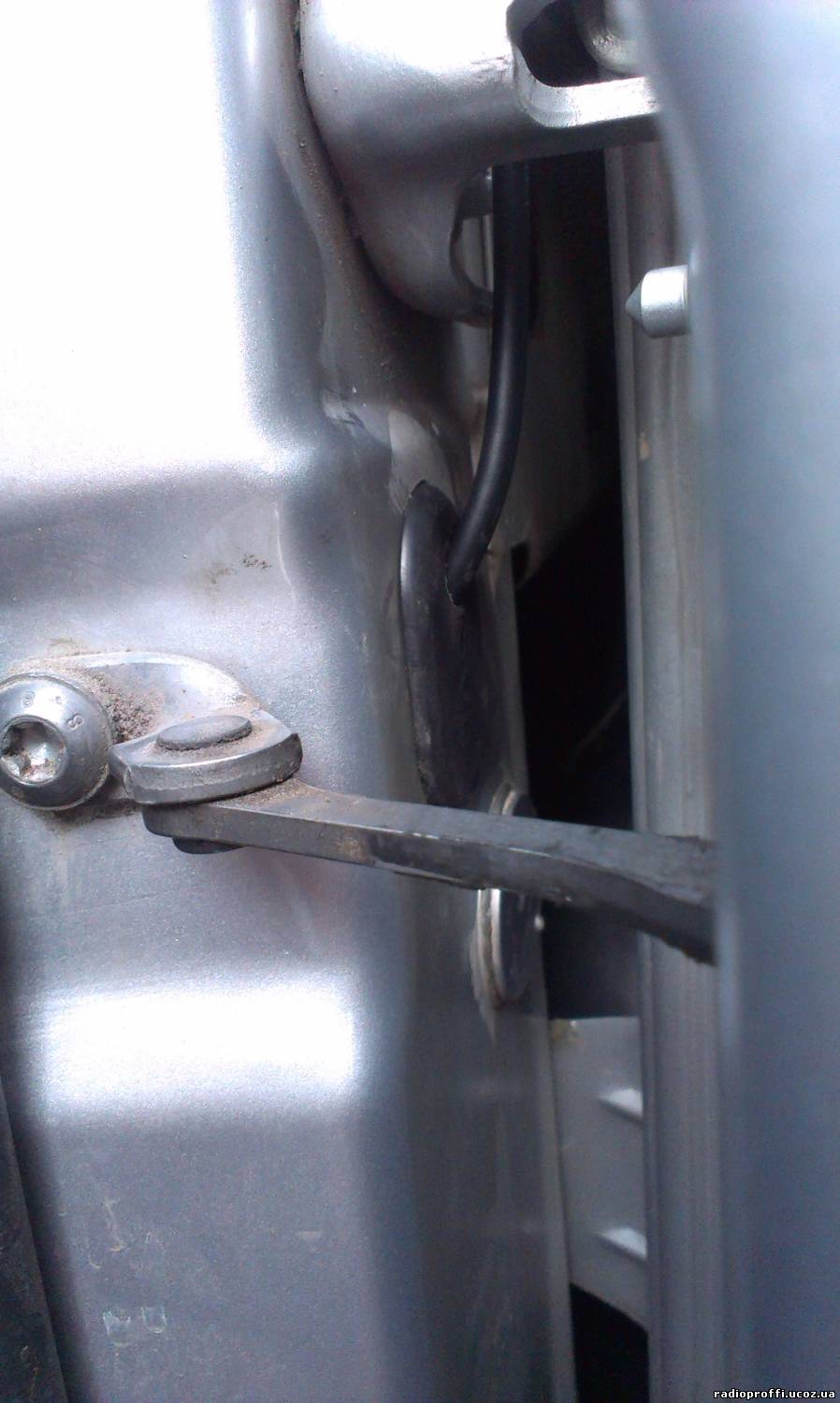

Далее в заранее приготовленное отверстие,сквозь штатную резинку пропустил в салон:

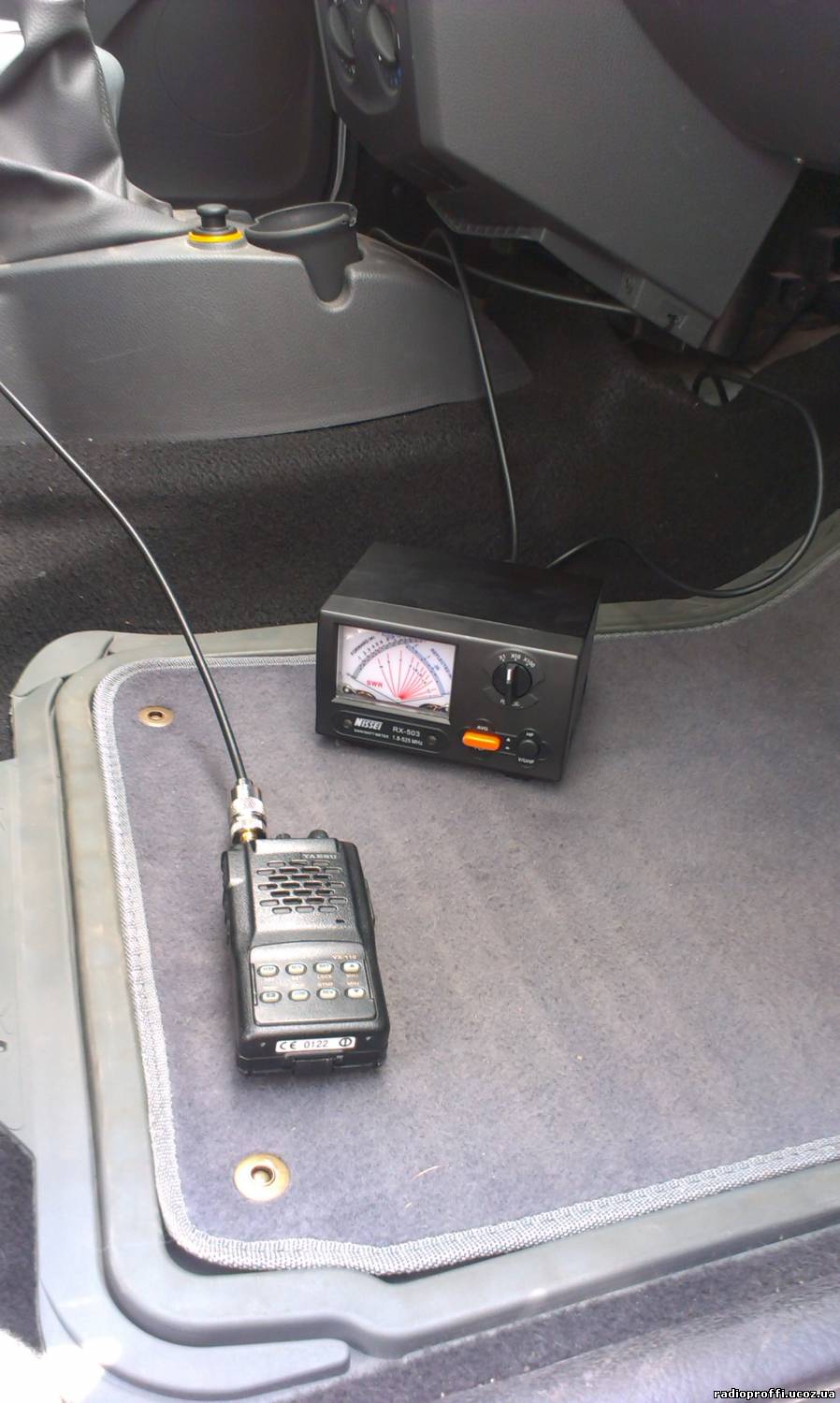

КСВ в пределах радиолюбительского диапазона 144-146 МГц не превышает 1.2

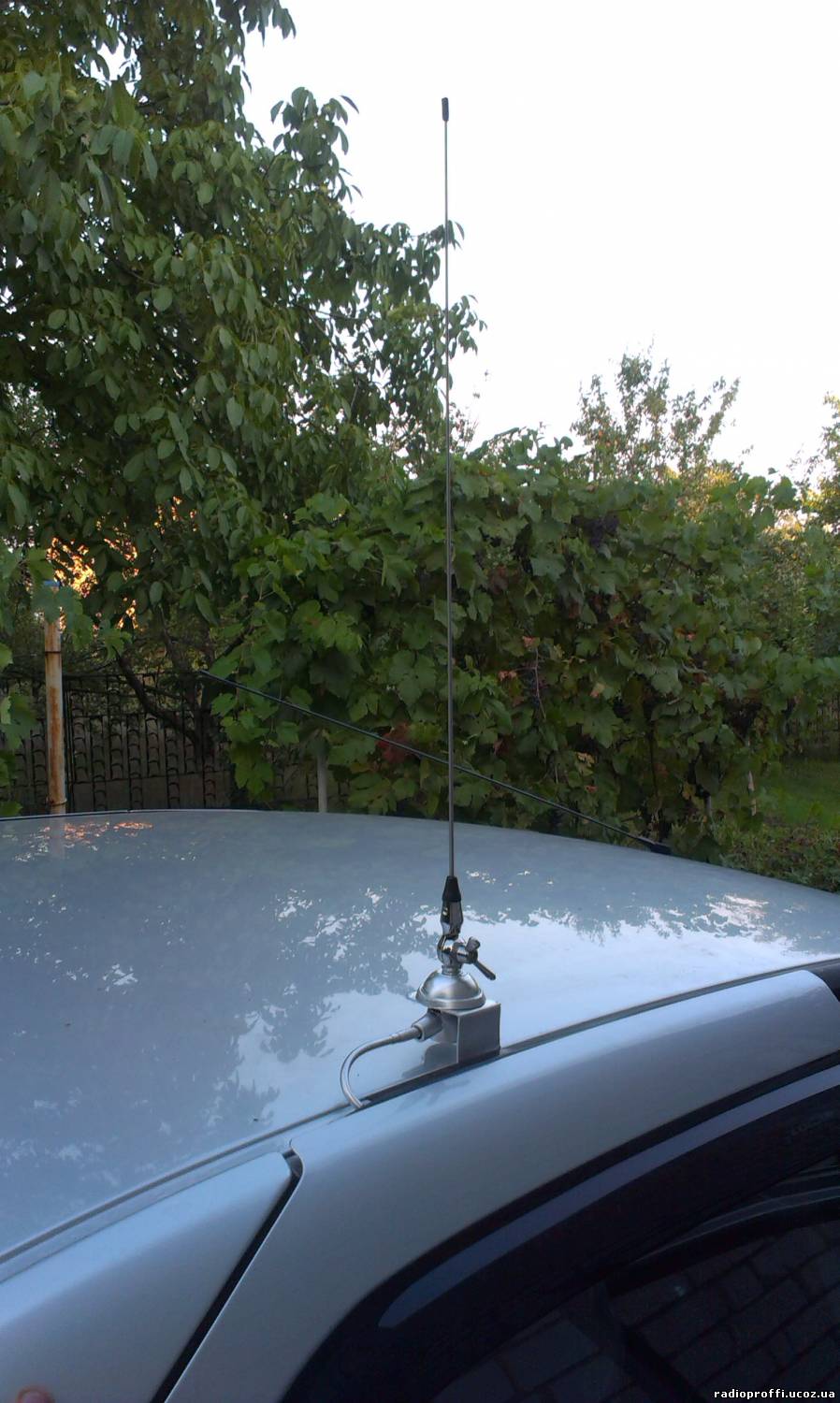

Окончательный вид:
Прикрепления: 4731829.jpg (101.7 Kb) · 0212347.jpg (102.6 Kb) · 4118481.jpg (141.5 Kb) · 3632823.jpg (123.2 Kb)

UW5EDP

Сообщение отредактировал Павел - Суббота, 2013-08-17, 5:39 PM

BRAMBULДата: Суббота, 2013-08-17, 8:55 PM | Сообщение # 3
Професионал
Группа: Проверенные
Сообщений: 417
Репутация: 4
Статус: Offline
Красиво и продуманно up

Единственный минус(ИМХО) зимой может возникать большая сосулька на узле крепления,
поэтому пользуюсь магнитом
ut7e.com

Сообщение отредактировал BRAMBUL - Суббота, 2013-08-17, 8:58 PM

radioproffi1Дата: Понедельник, 2013-08-19, 4:16 PM | Сообщение # 4
Всегда здесь
Группа: Администраторы
Сообщений: 2439
Репутация: 34
Статус: Offline
А на 400 не мерял , что получилось ?
