Узел D-STAR на базе Sound Card и софта G4KLX
|
|
| radioproffi1 | Дата: Воскресенье, 2013-11-24, 1:30 AM | Сообщение # 1 |
 Всегда здесь
Группа: Администраторы
Сообщений: 2439
Статус: Offline
| Используя программное обеспечение от G4KLX, можно собрать как дуплексный так и симплексный узел цифровой радиосвязи D-STAR.
Для этого необходимо следующее оборудование-
-компьютер на винде или линуксе (кому , что удобнее)
-звуковая карта , что то типа вот этой http://www.buyincoins.com/item/33456.html
-софт качаем отсюда http://developer.berlios.de/project/showfiles.php?group_id=12952
-две радиостанции для дуплексного узла или одна для симплексного.
-дуплексор для дуплексного узла
Требования к радиостанциям
Приемная может быть любая, только необходимо вывести звук непосредственно с дискриминатора минуя все фильтры.

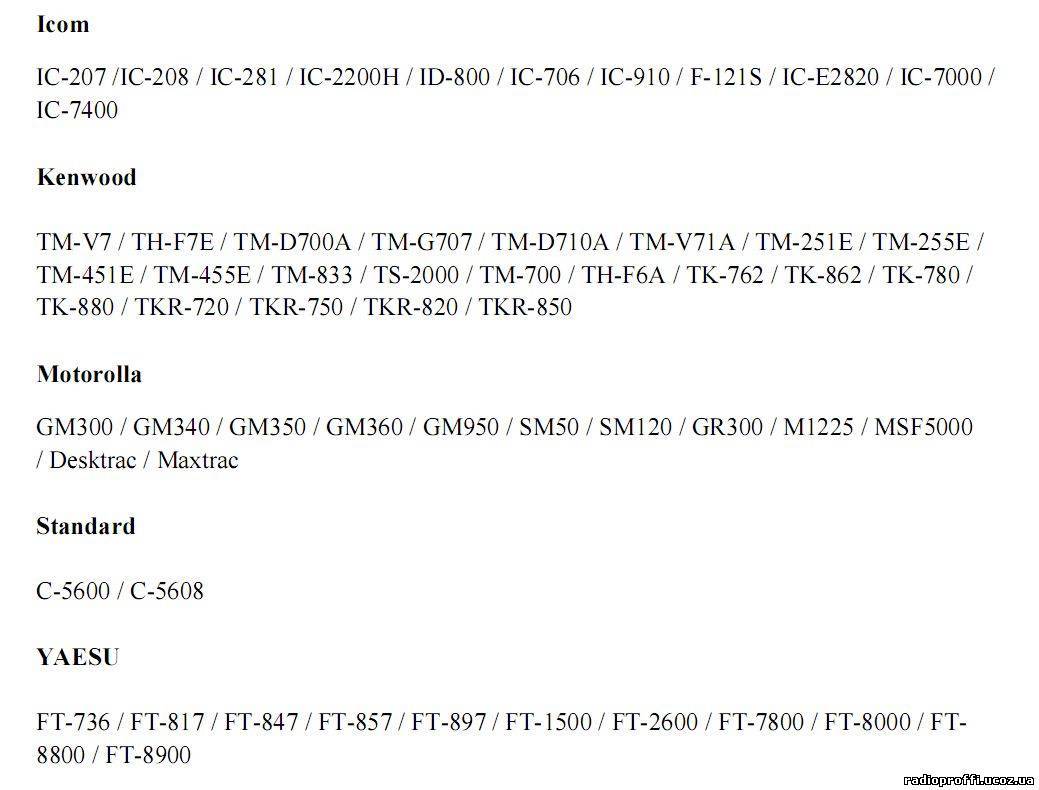

Передатчик - только те что поддерживают передачу DATA 9600 или имеют двухточечную модуляцию ( признаком этого служит наличие в станции DCS тонов на передачу). Тут немного придется повозиться с каждым конкретным экземпляром отдельно , ниже список из проверенного оборудования
Настройка софта репитера производиться следующим образом.

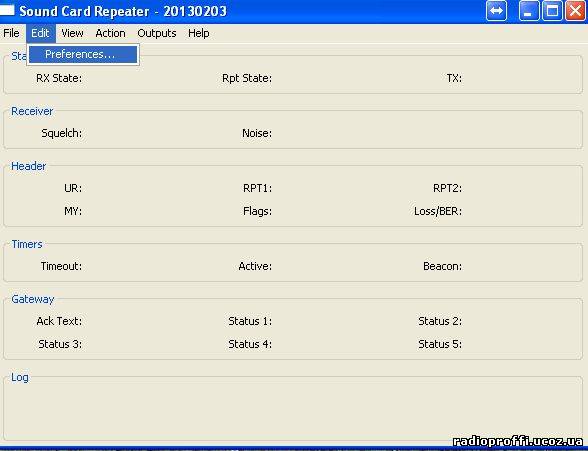

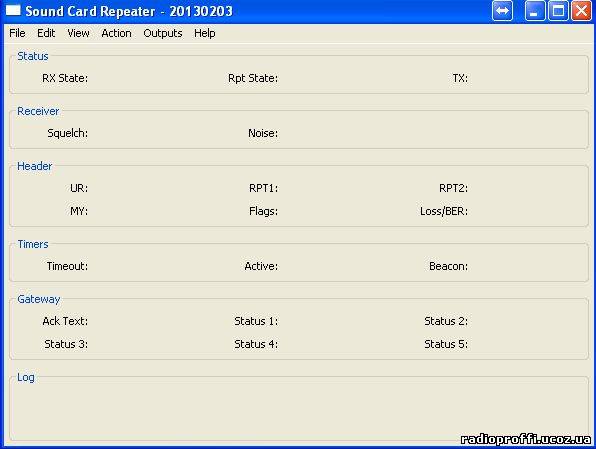

1.Запускаем программу SOUND Card Repeater.

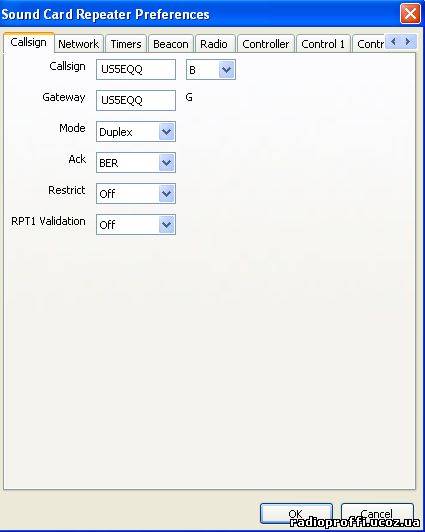

2.В закладках Edit -Callsing прописываем позывной узла и выбираем модуль , букву после позывного В-430МГц, С-144МГц, В-1200МГц.
Mode-дуплекс или симплекс в зависимости от типа вашего узла.
ASK-BER -показывает количество ошибок в виде сообщения на вашей станции по окончании передачи.

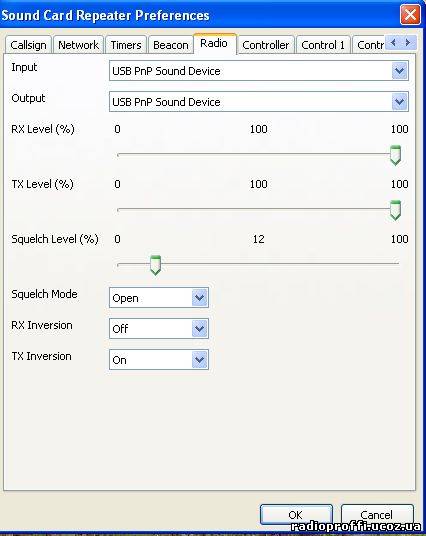

3.Закладка Radio
Выбираем свою звуковую карту и выставляете параметры как на рисунке ниже.
Rx inv и TX inv выставляем при настройках узла по наличию приема и передачи без потерь пакетов.
|
| |
| |
| radioproffi1 | Дата: Воскресенье, 2013-11-24, 1:37 AM | Сообщение # 2 |
|
Всегда здесь
Группа: Администраторы
Сообщений: 2439
Статус: Offline
| 4.Contorller
Type- номер СОМ порта к которому подключаете свой узел.
остальное как на рисунке ниже.
Это основные настройки программы репитера, для подключения его в сеть Д-стар нужно будет установить программу от G4KLX ircDDb Gateway, об этом в следующей теме.
Радиостанция подключается к компьютеру как показано на рисунке ниже.
Настройка уровней и параметров инверсии сигнала.

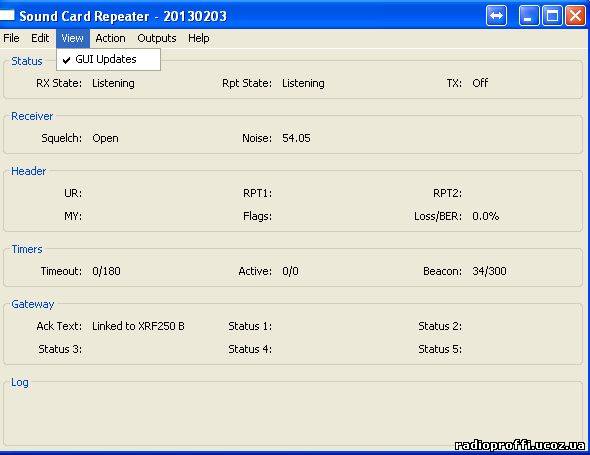

Активируйте закладку View и поставmте галку на GUI Updates , при этом вы будите наблюдать все параметры работы программы.
Включите Вашу Д-стар радиостанцию на передачу и наблюдайте за появлением заголовка на окне программы , там должен отобразиться ваш позывной , установленный в радиостанции. Если этого не происходит , то необходимо в микшере звуковой карты попробовать отрегулировать уровень сигнала на входе , если не помогает получить устойчивый сигнал , то в закладке Radio необходимо включить инверсию сигнала на прием Rx inv. Потом попробовать снова подобрать уровень принимаемого сигнала на звуковой карте.
На передачу узел настроить можно активировав Beacon, установив его время равным одной минуте, так через каждую минуту репитер будет голосом передавать свой позывной. Передача уровней настраивается аналогично приемнику микшером звуковой карты и положением TX inv.

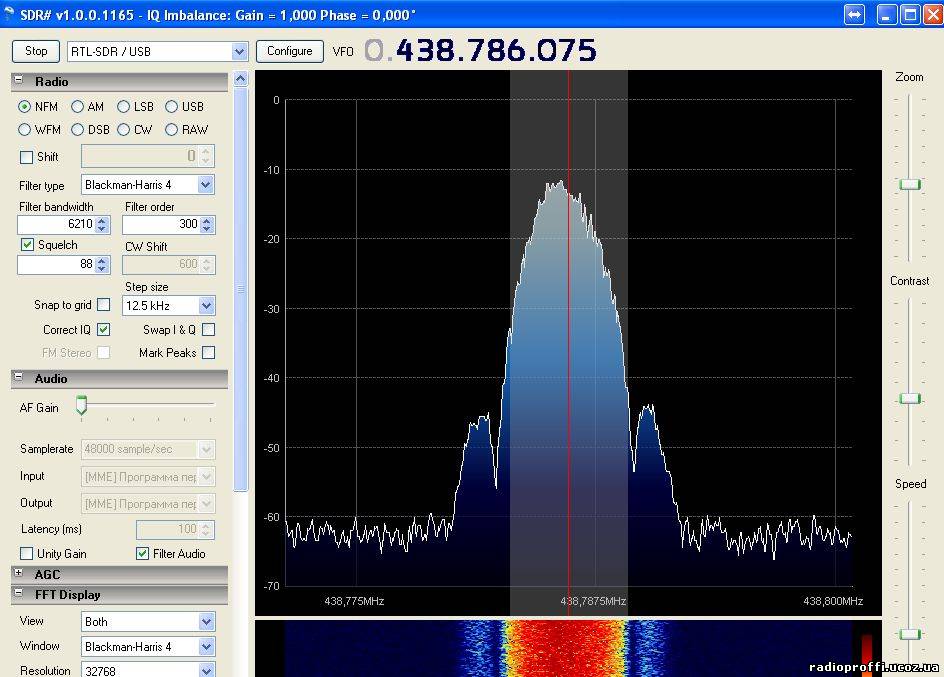

Очень удобно наблюдать за формой и девиацией сигнала с помощью USB -донгла и программы СДР -ШАРП
|
| |
| |
| UA056 | Дата: Понедельник, 2013-11-25, 10:45 AM | Сообщение # 3 |
 Гость
Группа: Пользователи
Сообщений: 12
Статус: Offline
| Интересно,но ссылки не работают
|
| |
| |
| radioproffi1 | Дата: Понедельник, 2013-11-25, 11:22 AM | Сообщение # 4 |
|
Всегда здесь
Группа: Администраторы
Сообщений: 2439
Статус: Offline
| Исправил.
|
| |
| |
| UA056 | Дата: Понедельник, 2013-11-25, 6:28 PM | Сообщение # 5 |
|
Гость
Группа: Пользователи
Сообщений: 12
Статус: Offline
| Спасибо,будем умнеть
|
| |
| |
| vosminog | Дата: Среда, 2014-10-29, 8:18 PM | Сообщение # 6 |
|
Гость
Группа: Пользователи
Сообщений: 7
Статус: Offline
| В связи с закрытием сайта berlios.de, в апреле 2014 навсегда, интернет переполнен битыми ссылками, где теперь найти это программное обеспечение даже гугл не знает (так чтоб сразу). Зато, как насмешка, нашлась дистанционная "управлялка" на базе андроида для ircDDB gateway G4KLX на http://www.1mobile.com/ircddb-remote-1140566.html
UW5EIO, Олег
Сообщение отредактировал vosminog - Среда, 2014-10-29, 8:27 PM |
| |
| |
| radioproffi1 | Дата: Четверг, 2014-10-30, 9:46 AM | Сообщение # 7 |
|
Всегда здесь
Группа: Администраторы
Сообщений: 2439
Статус: Offline
| http://www.dstar.su/files/Repeater-20131231.exe
http://www.dstar.su/files/ircDDBGateway-20140101.exe
вот ссылки на свежий софт
|
| |
| |
| UR3QJW | Дата: Среда, 2016-01-27, 7:49 PM | Сообщение # 8 |
|
Подслушивает
Группа: Проверенные
Сообщений: 30
Статус: Offline
| Ссылки выше, более недоступны.
Однако, весь софт здесь: http://www.dstar.su/files/G4KLX/OpenDV/
|
| |
| |
