Яги 3 элемента на 433
|
|
| Admin | Дата: Среда, 2015-07-29, 11:50 PM | Сообщение # 1 |
|
Разговорчивый
Группа: Проверенные
Сообщений: 114
Статус: Offline
| Добрый вечер.
Возникла проблема с по стройкой антенны по данному описанию http://goryham.qrz.ru/ant/433yagi3.htm

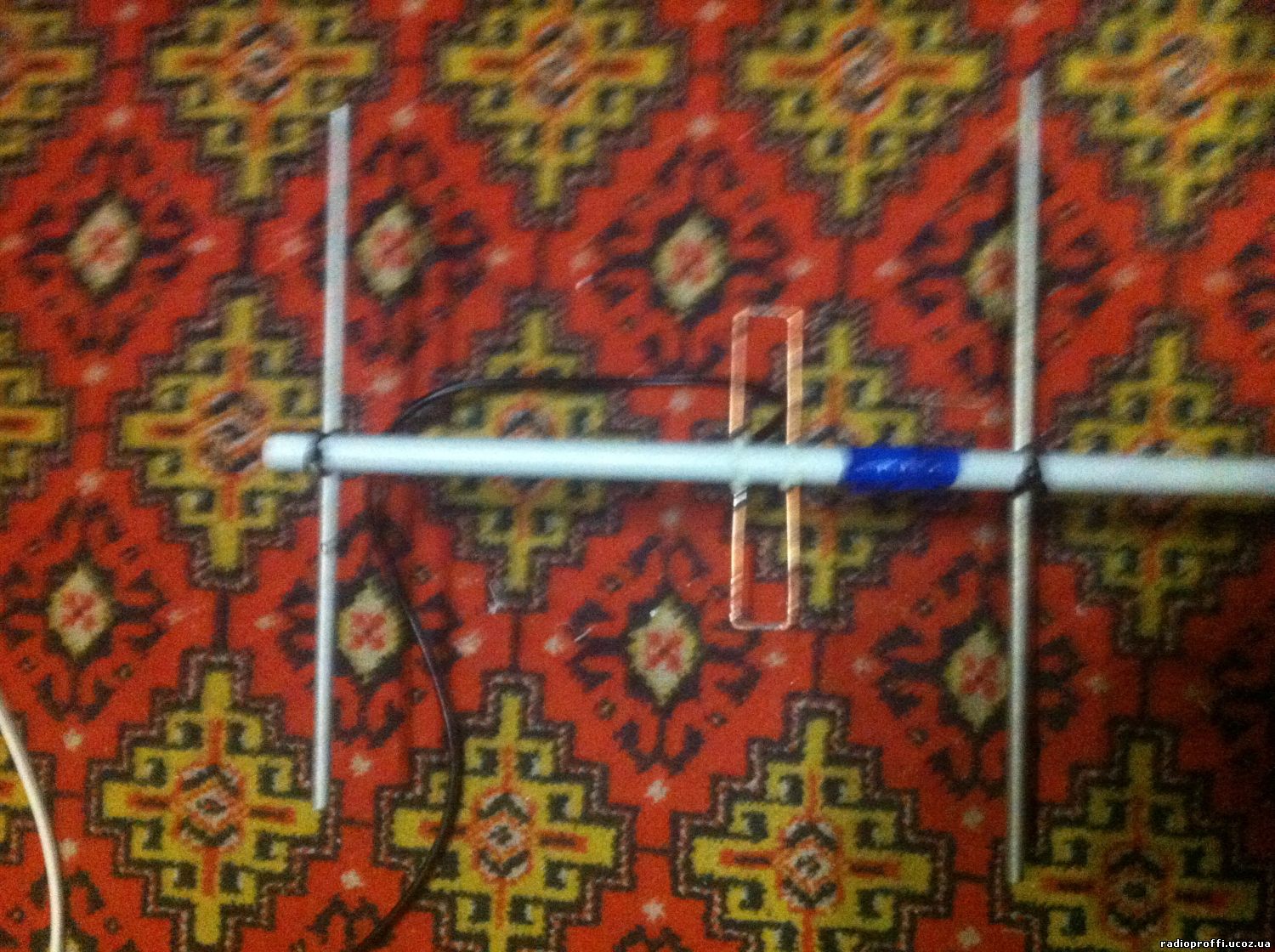

Размеры соблюдены до милиметра,вибратор из медной проводки сечением 2,5мм, рефлектор и деректор алюминиевые трубки диаметром 6мм, кабель rg58 длинной 3 м.
Собрал ее для тестов , но ксв зашкаливает. Померять нечем ориентируюсь на индикатор трансивера.
UW5EFQ
Сообщение отредактировал Admin - Среда, 2015-07-29, 11:52 PM |
| |
| |
| BRAMBUL | Дата: Четверг, 2015-07-30, 0:09 AM | Сообщение # 2 |
|
Професионал
Группа: Проверенные
Сообщений: 417
Статус: Offline
| Судя из фото и написанного Вами, размеры вообще не соблюдены. Не мало ли 3 эл для тестов?! Ещё раз обратите внимание на диаметры элементов и размер петлевого вибратора.
ut7e.com
Сообщение отредактировал BRAMBUL - Четверг, 2015-07-30, 0:24 AM |
| |
| |
| sdimon220 | Дата: Четверг, 2015-07-30, 6:38 AM | Сообщение # 3 |
 Специалист
Группа: Проверенные
Сообщений: 173
Статус: Offline
| да уж, что то здесь не то, после попытки собрать данную антенну я получил КСВ 2,4, но после неких манипуляций добился желаемого результата. внимательней перемеряйте ВСЕ, еще раз, ВСЁ размеры. она даже с виду не так выглядит.
А еще, для удобства настройки, я бы рекомендовал Вам элементы закрепить на защелках для крепления пластиковых труб, это облегчит в дальнейшем подстройку.
Так же рекомендую заглянуть вот сюда http://www.cqham.ru/yagi-433.htm и еще сюда http://www.cqham.ru/yagi433.htm ну и вот еще http://altai-boltai.ru/viewtopic.php?t=86&start=20
UR7HBM, 220
Сообщение отредактировал sdimon220 - Четверг, 2015-07-30, 6:47 AM |
| |
| |
| Admin | Дата: Четверг, 2015-07-30, 12:25 PM | Сообщение # 4 |
|
Разговорчивый
Группа: Проверенные
Сообщений: 114
Статус: Offline
| BRAMBUL,

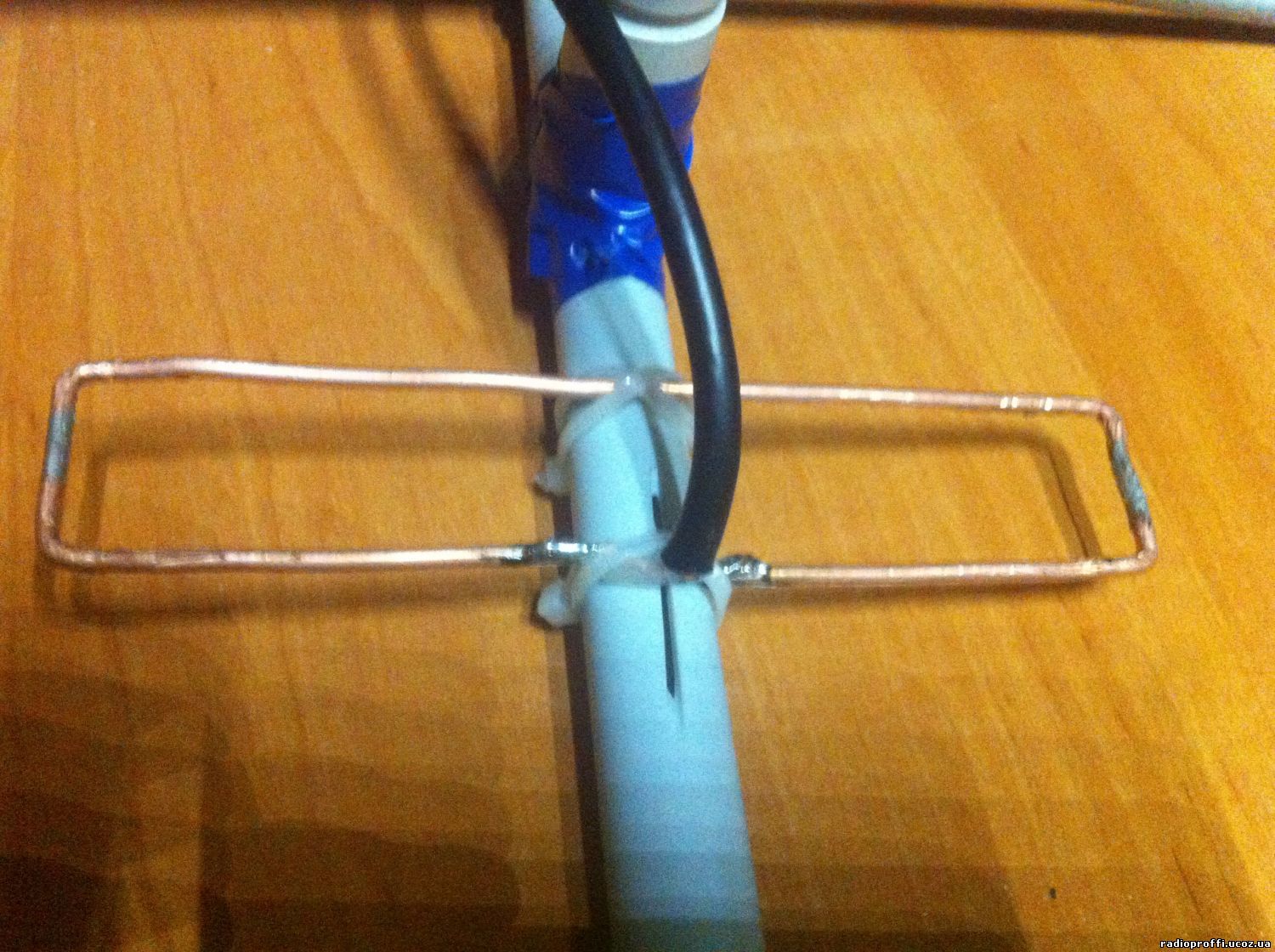

Размеры преремярял. Все верно. Но есть вопрос в то ссылке что я приложил длина излучателя 293 мм.
Я отрезал кусок меди этого размера и согнул из него вибратор.
В месте запитки 10 мм зазора.
Может я как то не правильно понял указанный размер?
sdimon220, Первые две ссылки битые
UW5EFQ
|
| |
| |
| Павел | Дата: Четверг, 2015-07-30, 1:06 PM | Сообщение # 5 |
 Частый гость
Группа: Друзья
Сообщений: 638
Статус: Offline
| Цитата Admin,
Может я как то не правильно понял указанный размер?

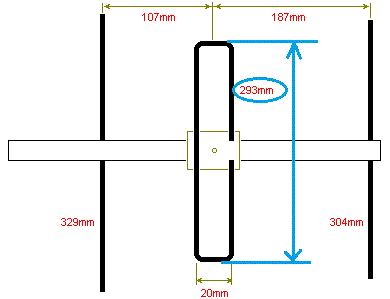

Я бы этот размер истолковал так:
UW5EDP
|
| |
| |
| BRAMBUL | Дата: Четверг, 2015-07-30, 1:26 PM | Сообщение # 6 |
|
Професионал
Группа: Проверенные
Сообщений: 417
Статус: Offline
| Кстати диаметр всех элементов 2,5 мм и это желательно соблюсти.
Добавлено (30.07.2015, 13:26)
---------------------------------------------
Admin, Вы знаете, я бы на лучше не тратил материалы и сделал антенну взяв размеры с сайта RA6FOO. Повторяемость 99% заявленных характеристик, а в будущем можно увеличивать количество элементов используя уже готовую антенну.
ut7e.com
Сообщение отредактировал BRAMBUL - Четверг, 2015-07-30, 1:29 PM |
| |
| |
| Admin | Дата: Четверг, 2015-07-30, 2:14 PM | Сообщение # 7 |
|
Разговорчивый
Группа: Проверенные
Сообщений: 114
Статус: Offline
| Как то у него там запутано все. Антенну на 433 с петлевым вибратором не нашел
UW5EFQ
|
| |
| |
| BRAMBUL | Дата: Четверг, 2015-07-30, 2:24 PM | Сообщение # 8 |
|
Професионал
Группа: Проверенные
Сообщений: 417
Статус: Offline
| А почему так хочется именно петлевой ?! Добавлено (30.07.2015, 14:24)
---------------------------------------------
А почему так хочется именно петлевой ?!
ut7e.com
|
| |
| |
| Павел | Дата: Четверг, 2015-07-30, 2:55 PM | Сообщение # 9 |
|
Частый гость
Группа: Друзья
Сообщений: 638
Статус: Offline
| BRAMBUL, Видимо чтобы шумела меньше, по сравнению с "классическим" вибратором.
UW5EDP
|
| |
| |
| Admin | Дата: Четверг, 2015-07-30, 3:15 PM | Сообщение # 10 |
|
Разговорчивый
Группа: Проверенные
Сообщений: 114
Статус: Offline
| Да и сопротивление у петлевого выше чем у разрезного. И когда добавиться пассивные элементы его сопротивление как раз упадет до 50 ом
UW5EFQ
|
| |
| |
| BRAMBUL | Дата: Четверг, 2015-07-30, 4:00 PM | Сообщение # 11 |
|
Професионал
Группа: Проверенные
Сообщений: 417
Статус: Offline
| По моему хорошо изготовленная антенна с разрезным ничем не уступает. К примеру I0JXX изготавливает много вариантов антенн даже EME комплекты и все с разрезным вибратором . вариантов куча http://ra6foo.qrz.ru/w435.html
ut7e.com
Сообщение отредактировал BRAMBUL - Четверг, 2015-07-30, 4:05 PM |
| |
| |
| Admin | Дата: Воскресенье, 2015-08-02, 1:53 PM | Сообщение # 12 |
|
Разговорчивый
Группа: Проверенные
Сообщений: 114
Статус: Offline

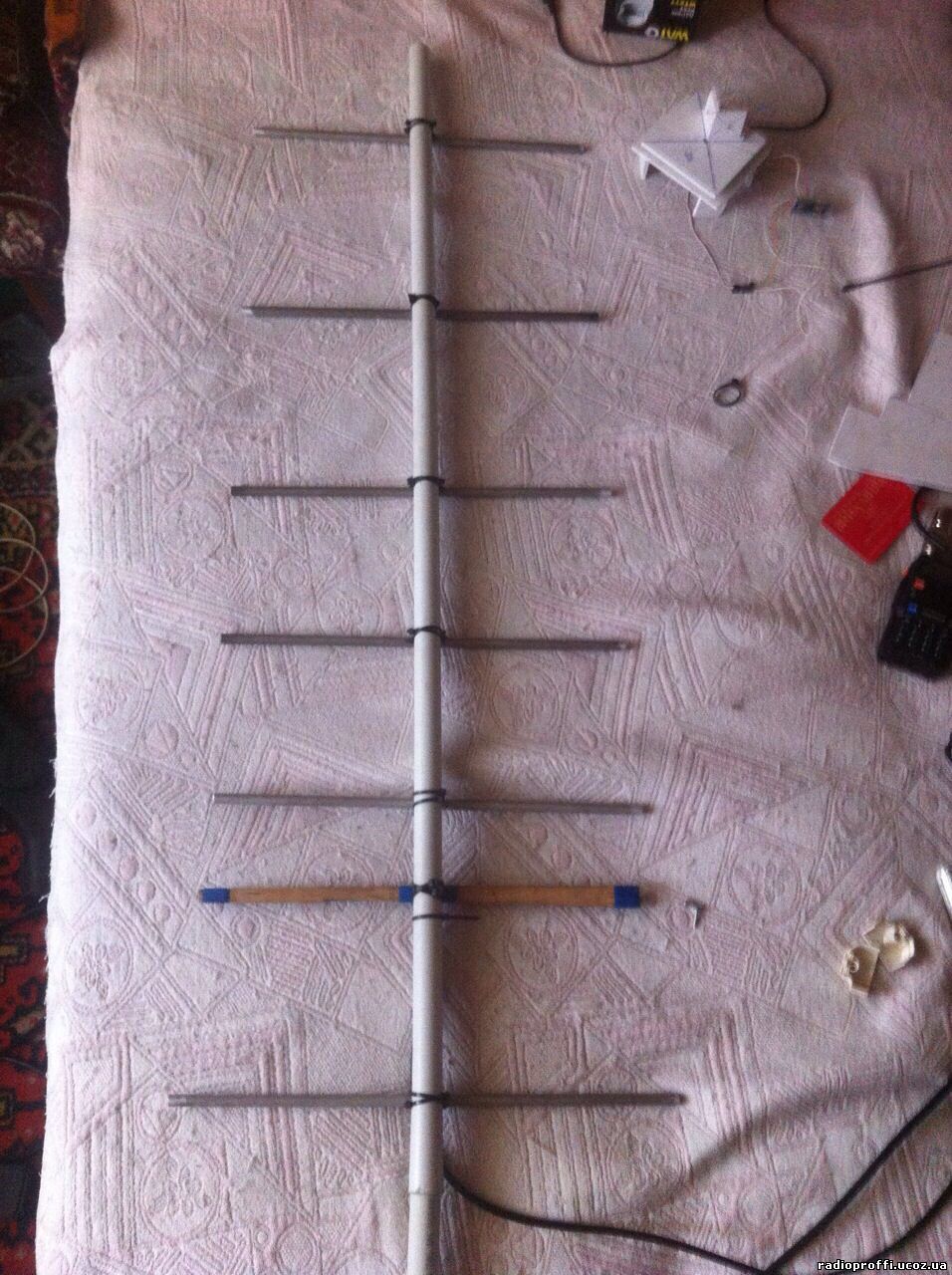

| Немного переделал антенну. Но вибратор все равно буду делать петлевой
UW5EFQ
|
| |
| |
