Постройка антенны "Х-200" своими руками
|
|
| MIXA | Дата: Пятница, 2015-07-31, 2:38 PM | Сообщение # 1 |
 Професионал
Группа: Проверенные
Сообщений: 361
Статус: Offline
| Планирую построить двухбендовую УКВ антенну "Х-200" своими руками.

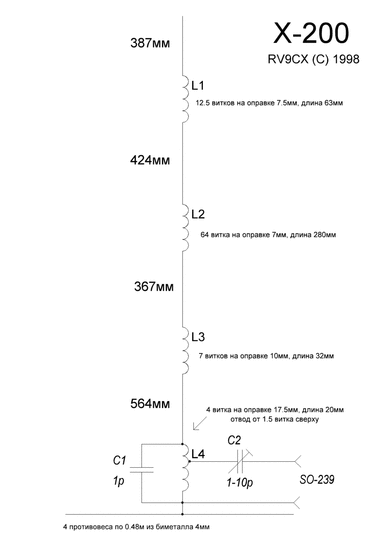

Если вдруг кто уже строил подобную конструкцию самостоятельно, поделитесь опытом в постройке. А вот собственно и чертёж
UW5EIJ/315LR315
Сообщение отредактировал MIXA - Пятница, 2015-07-31, 2:45 PM |
| |
| |
| stenkodv | Дата: Суббота, 2015-08-01, 10:39 AM | Сообщение # 2 |
|
Опытный
Группа: Проверенные
Сообщений: 64
Статус: Offline
| Собирал такую http://www.cqham.ru/f23.htm только немного размеры элементов изменены для лучших характеристик.
И сейчас с неё работаю.
|
| |
| |
| MIXA | Дата: Суббота, 2015-08-01, 2:53 PM | Сообщение # 3 |
|
Професионал
Группа: Проверенные
Сообщений: 361
Статус: Offline
| Цитата stenkodv (  ) Собирал такую

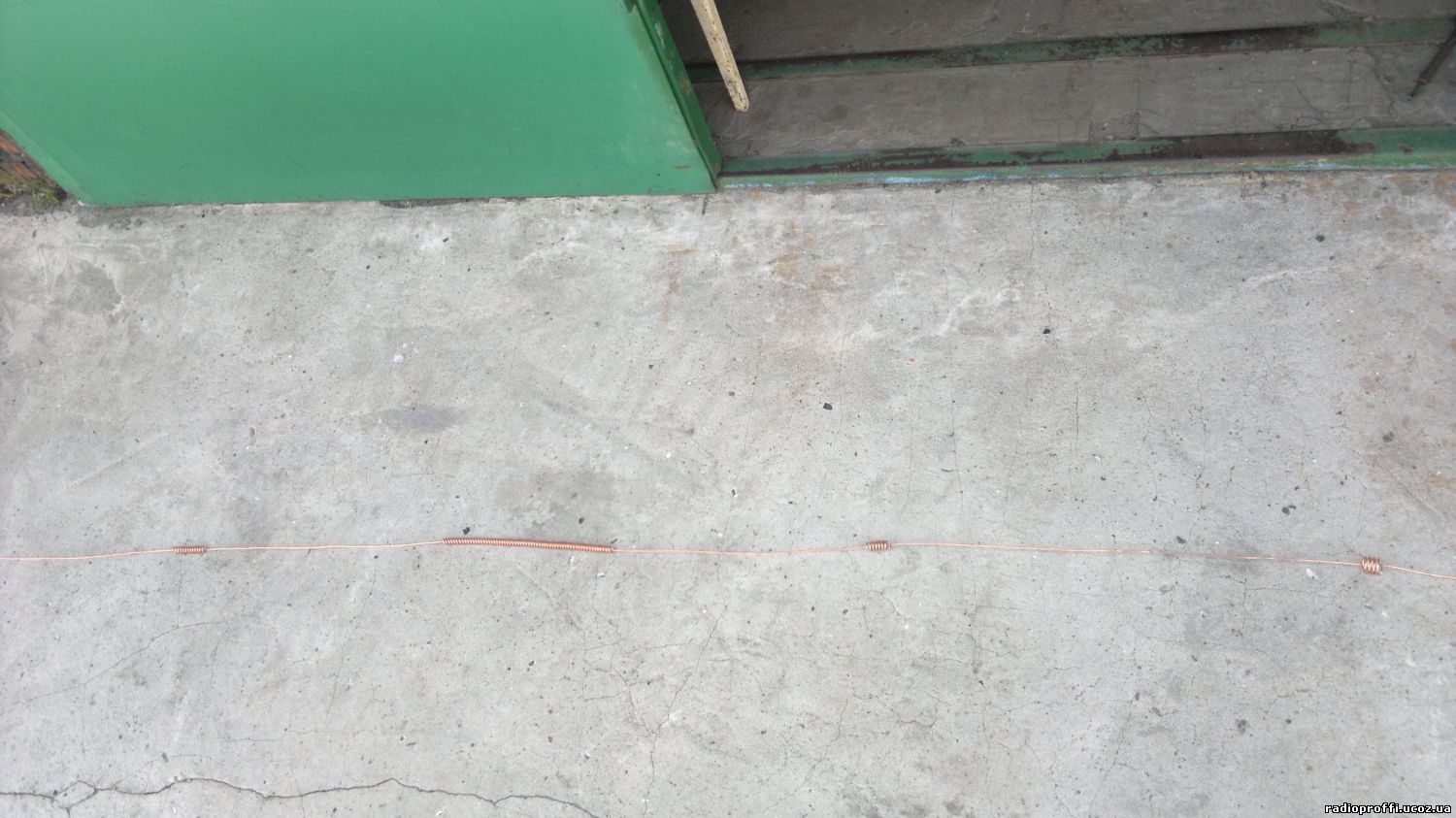

Вот и я потихоньку строю
UW5EIJ/315LR315
|
| |
| |
| stenkodv | Дата: Суббота, 2015-08-01, 5:03 PM | Сообщение # 4 |
|
Опытный
Группа: Проверенные
Сообщений: 64
Статус: Offline

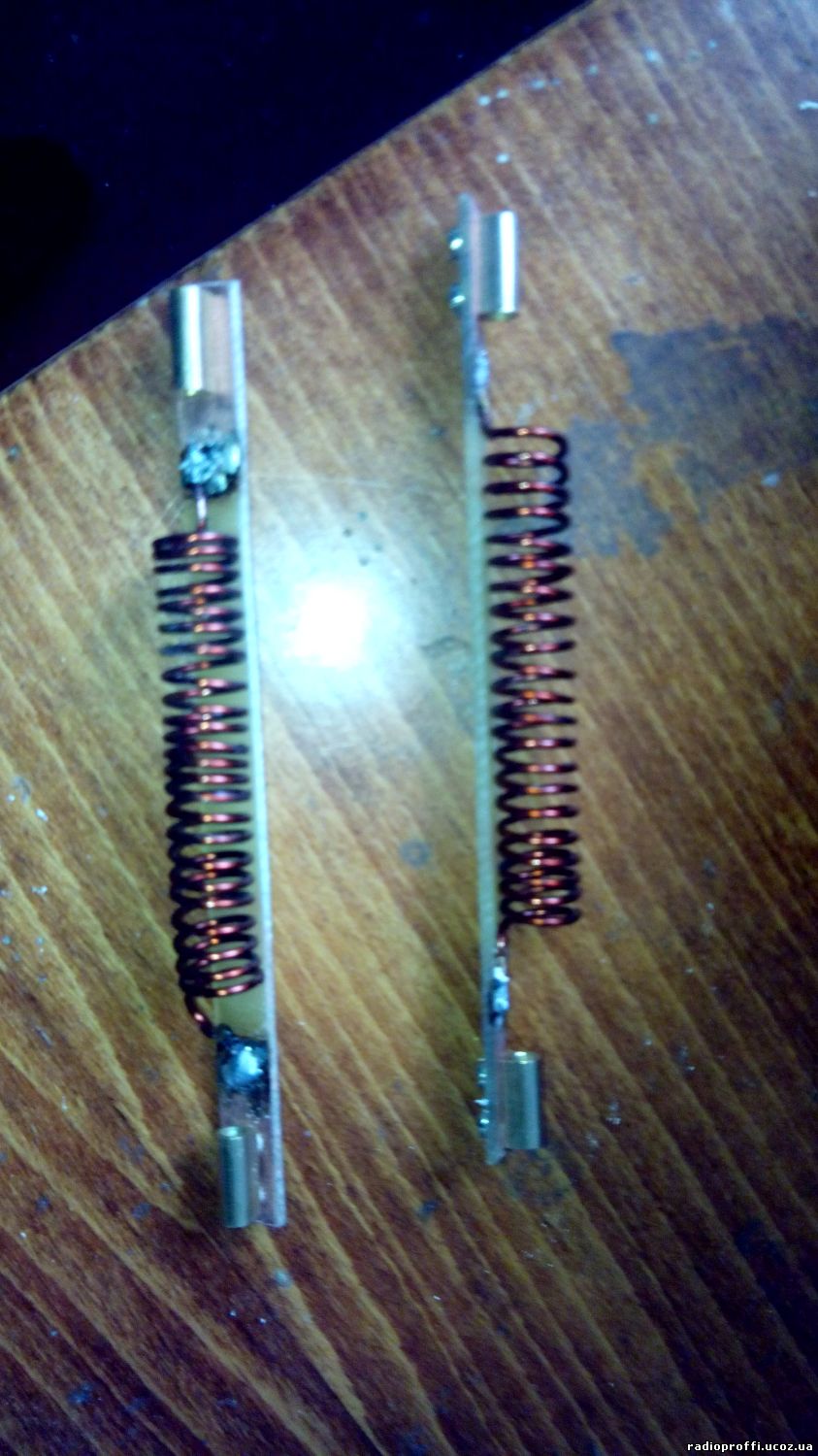

| Я катушки делал отдельно на текстолите а элементы с алюминия.
|
| |
| |
| MIXA | Дата: Суббота, 2015-08-01, 9:57 PM | Сообщение # 5 |
|
Професионал
Группа: Проверенные
Сообщений: 361
Статус: Offline
| Цитата stenkodv ( ) Я катушки делал отдельно на текстолите а элементы с алюминия.
Согласен, подобное конструктивное решения увеличивает надёжность конструкции и её геометрическую стабильность в процессе всего периода эксплуатации. Я также подумывал пойти таким же путём. Но источник в интернете http://rv9cx.jimdo.com/железо....-руками настойчиво рекомендует делать антенну из цельного куска, поэтому так и поступил.
UW5EIJ/315LR315
|
| |
| |
| NARAJANA | Дата: Вторник, 2015-08-04, 12:29 PM | Сообщение # 6 |
 Професионал
Группа: Проверенные
Сообщений: 343
Статус: Offline
| Антенна очень радует. Хоть и не построена своими руками, а куплена. Вчера установил ее на временную мачту высотой 7 метров, подключил кабелем РК 50-7-11 длиной 15 метров к Baofeng UV-5R.
Сегодня утром провел 16 QSO. Из дальних HAM-ов:
US2IAU (Александр, г. Белозерское Донецкая обл.)
UR4LSK (Сергей, г.Харьков)
UR1CAC (Василий, Жашков, Черкасская обл.)
UR3VDZ (Олег, г. Александрия, Кировоградская обл.)
UR3CBC (Виталий, г.Чигирин, Черкасская обл.)
UR3QTN (Женя Сыромятников, возраст-11лет, самый молодой УКВ-ист Украины с личным позывным, с.Водяное, Каменко-Днепровский р-н, Запорожская обл.).

UW5EJJ/315LR118
Сообщение отредактировал NARAJANA - Вторник, 2015-08-04, 3:19 PM |
| |
| |
| zeus_x | Дата: Вторник, 2015-08-04, 3:36 PM | Сообщение # 7 |
|
Опытный
Группа: Проверенные
Сообщений: 73
Статус: Offline
| Цитата NARAJANA ( ) Из дальних HAM-ов:
Очень впечатлен результатами.
Не думал что баофенг на такое способен.
Владислав, скажите из чего сделана мачта и как закреплена ? по фото сложно определить
UW5EIX
Сообщение отредактировал zeus_x - Вторник, 2015-08-04, 3:37 PM |
| |
| |
| NARAJANA | Дата: Вторник, 2015-08-04, 4:03 PM | Сообщение # 8 |
|
Професионал
Группа: Проверенные
Сообщений: 343
Статус: Offline
| zeus_x
Женя, мачта временная, слепил из того, что было. Внизу сосновый брус 50х50. Вверху два бруса 20х50, скреплено шурупами. Прикручено двумя такелажными ремнями к столбу летней веранды. Растянуто одним ярусом растяжек из простого капронового шнура диаметром 3мм. Высота получилась около 7,5метров. В перспективе будет установлена для этой антенны мачта высотой 10-12 метров.
UW5EJJ/315LR118
|
| |
| |
|
| G-H | Дата: Вторник, 2015-08-04, 6:25 PM | Сообщение # 10 |
 Частый гость
Группа: Проверенные
Сообщений: 532
Статус: Offline
| Цитата NARAJANA ( ) Сегодня утром провел 16 QSO. Из дальних HAM-ов:
А не так давно кто-то собирался поясок потуже затягивать, чтобы "более мощную" рацейку покупать
73!
Сообщение отредактировал G-H - Вторник, 2015-08-04, 6:39 PM |
| |
| |
| NARAJANA | Дата: Вторник, 2015-08-04, 8:32 PM | Сообщение # 11 |
|
Професионал
Группа: Проверенные
Сообщений: 343
Статус: Offline
| Цитата Если вдруг у кого есть фото запитки нижней катушки L4

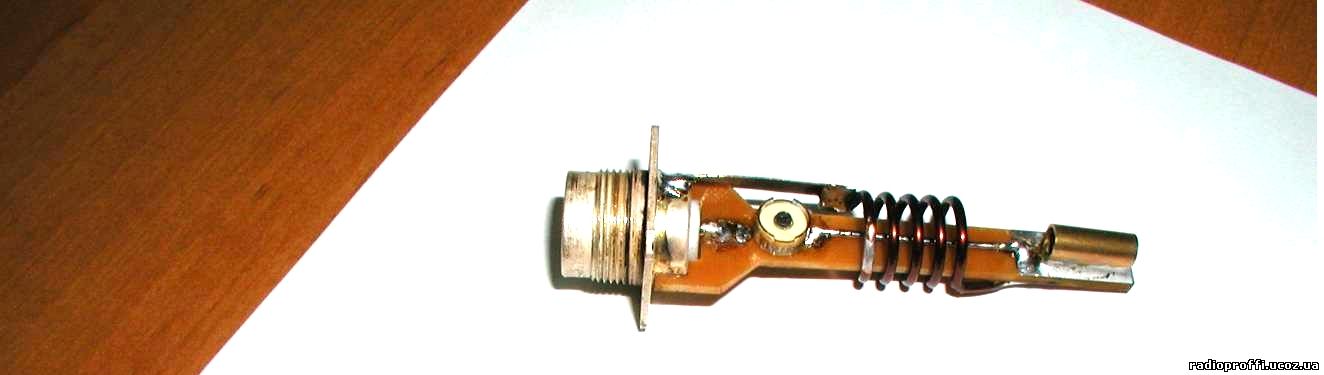

В заводской антенне оба конденсатора постоянной емкости. Один 1.5пф от верхнего витка на землю и второй 7пф от второго сверху витка на центральную часть к разъему.
UW5EJJ/315LR118
Сообщение отредактировал NARAJANA - Вторник, 2015-08-04, 8:35 PM |
| |
| |
| MIXA | Дата: Вторник, 2015-08-04, 9:41 PM | Сообщение # 12 |
|
Професионал
Группа: Проверенные
Сообщений: 361
Статус: Offline
| Цитата NARAJANA ( ) В заводской антенне оба конденсатора постоянной емкости. Один 1.5пф от верхнего витка на землю и второй 7пф от второго сверху витка на центральную часть к разъему.
Владислав, огромное спасибо за информацию и за фото для наглядности
Как говорят "лучше один раз увидеть чем ... "
UW5EIJ/315LR315
|
| |
| |
| eddi5113 | Дата: Четверг, 2015-08-06, 9:34 PM | Сообщение # 13 |
 Професионал
Группа: Проверенные
Сообщений: 309
Статус: Offline
| MIXA, Цитата "лучше один раз увидеть чем ... " |
| |
| |
| BRAMBUL | Дата: Четверг, 2015-08-06, 11:02 PM | Сообщение # 14 |
|
Професионал
Группа: Проверенные
Сообщений: 417
Статус: Offline
| Цитата MIXA ( ) А я вот очень сильно запутался wacko как на практике воплотить нижнюю катушку L4, как правильно припаять на витки кондёр на 1 пикофарад (с какой стороны обмотки чтобы не нарушить индуктивность катушки близко расположенными элементами и подстроечным кондёром 1-10 пикофарад. Электрическую схему понимаю, а как "правильно" всё сделать (спаять), реализовать на практике-запутался. wacko
вариант подсмотренный на одном из форумов(электрически схема подключения другая)
ut7e.com
|
| |
| |
| MIXA | Дата: Пятница, 2015-08-07, 12:55 PM | Сообщение # 15 |
|
Професионал
Группа: Проверенные
Сообщений: 361
Статус: Offline
| Цитата BRAMBUL ( ) вариант подсмотренный на одном из форумов(электрически схема подключения другая)О
Цитата eddi5113 ( ) И на каком этапе постройка антенны? Завершена и тестируется, или нужна помощь друга?  . Подстроечный кондёр я пока не крутил. По предварительным впечатлениям, она пока даже стандартной пружинке уступает (как по приёму, так и по передаче).
Постройка продолжается, так что рано ещё что-то говорить.
UW5EIJ/315LR315
|
| |
| |
