Постройка базовой антенны для ретранслятора 430-440МГц
radioproffi1Дата: Вторник, 2015-12-15, 9:56 PM | Сообщение # 1
Всегда здесь
Группа: Администраторы
Сообщений: 2439
Репутация: 34
Статус: Offline
Собрался обновить приемопередающую антенну на ретрансляторе DMR, конструкцию решил повторить уже проверенную точно такую же как и на ретрансляторе Р77. Это четыре разрезных вибратора.
Почему разрезных? Отвечу просто, петли в домашних условиях выполнить красиво и качественно сложно, поэтому выбор остановил именно на разрезных вибраторах. От статики решил защитить короткозамкнутым  четверть волновым отрезком кабеля.

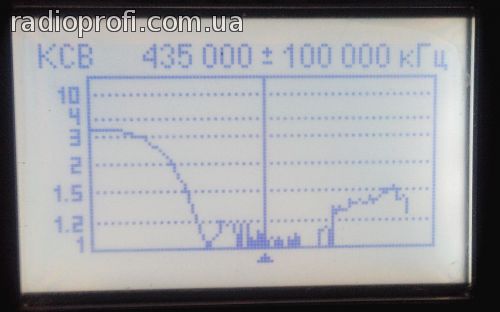

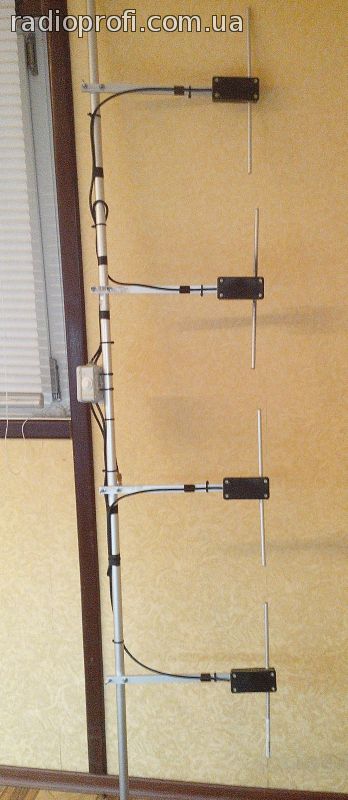

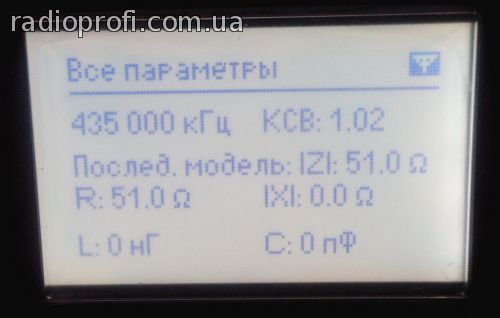

Вот что получилось в итоге.




Прикрепления: 6760653.jpg (34.6 Kb) · 3641334.jpg (13.1 Kb) · 1467663.jpg (14.7 Kb)

radioproffi1Дата: Вторник, 2015-12-15, 10:26 PM | Сообщение # 2
Всегда здесь
Группа: Администраторы
Сообщений: 2439
Репутация: 34
Статус: Offline
Ну а теперь о конструкции.
 Все четыре вибратора запитаны кабельными отрезками равной длины, которые представляют собой полуволновые повторители длиной 2 лямбда. Кабель был взять 50 Ом, в принципе тот что был под рукой, но можно применить и на 75 Ом.
 Сами полуволновые вибраторы отодвинуты от центра мачты на 35см, а расстоянме между осями вибраторов 40см.
 Диаметр трубок вибраторов 8мм, диаметр мачты 20мм.

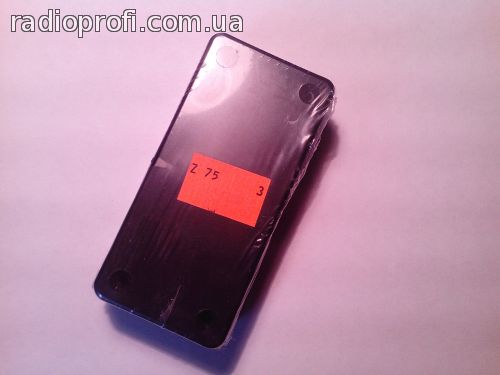

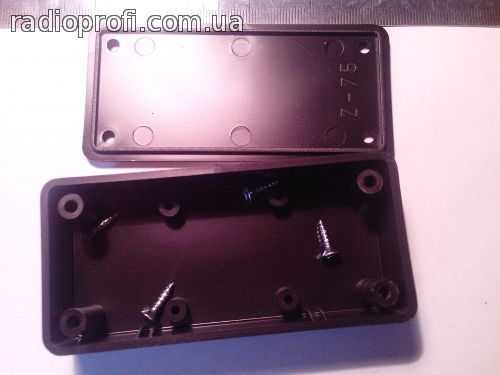

Для изготовления вибраторов применил стандартные коробки Z75, купленные на радиорынке. Кстати пластик на этих коробках стойкий к ультрафиолету и подобные коробочки простояли у меня более 5-ти лет на крыше и сохранили геометрию и прочность.

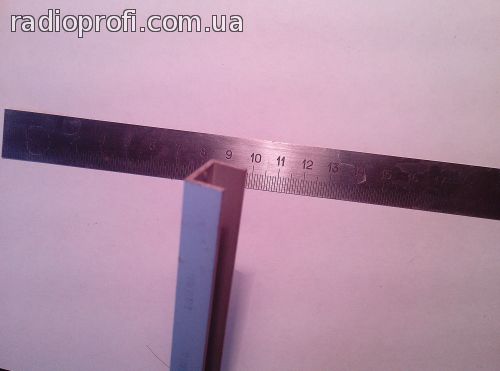

Для траверсы использовал П-образный аллюминевый профиль 10х12х10

Прикрепления: 4969373.jpg (11.9 Kb) · 7446301.jpg (16.2 Kb) · 1612077.jpg (11.0 Kb)

radioproffi1Дата: Вторник, 2015-12-15, 10:29 PM | Сообщение # 3
Всегда здесь
Группа: Администраторы
Сообщений: 2439
Репутация: 34
Статус: Offline

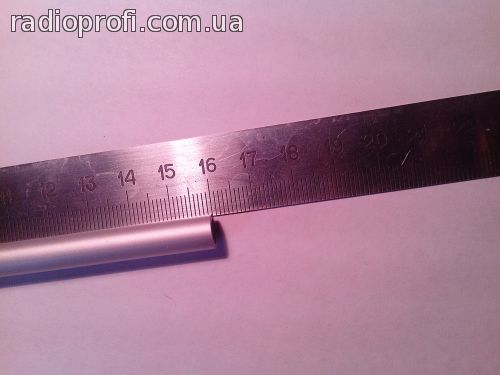

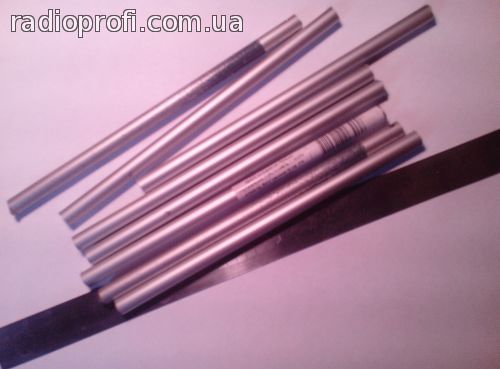

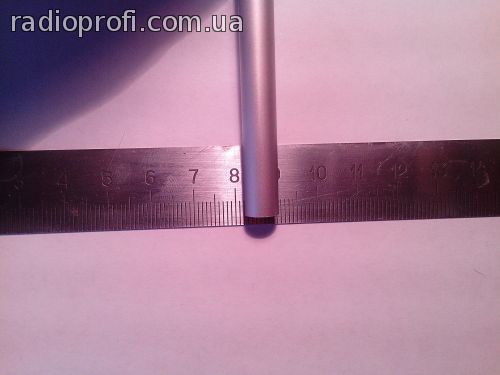

Для вибраторов нарезаем трубку 8мм диаметром и длиной по 16см

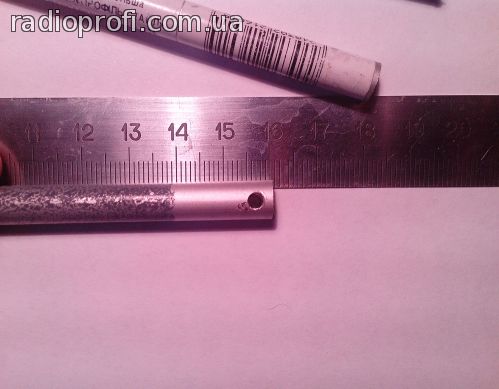

Затем сверлим отверстия в трубках диаметром 3мм для крепления их в коробках и подключения кабеля

Прикрепления: 8484917.jpg (12.9 Kb) · 1019460.jpg (13.8 Kb) · 7224653.jpg (18.2 Kb) · 8543326.jpg (18.6 Kb)

radioproffi1Дата: Вторник, 2015-12-15, 10:40 PM | Сообщение # 4
Всегда здесь
Группа: Администраторы
Сообщений: 2439
Репутация: 34
Статус: Offline

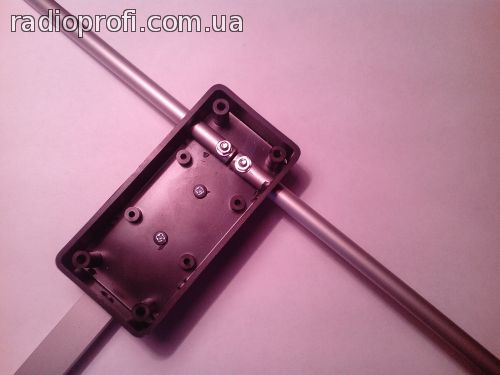

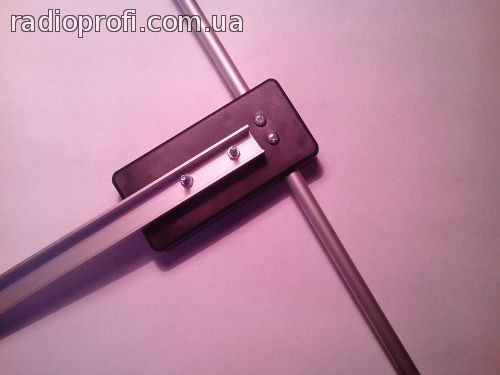

Далее размечаем коробки и монтируем будущие вибраторы

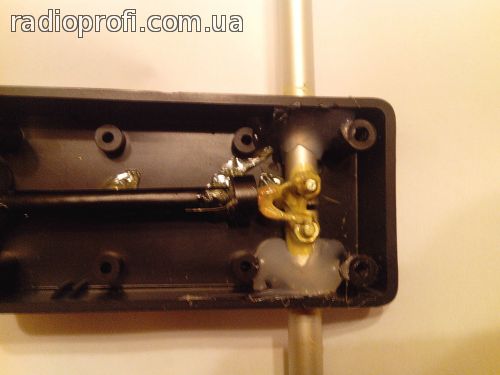

Подпаиваем к установленным под крепежные винты шайбы отмеряные куски кабеля, одеваем на каждый кабель ферритовое кольцо, которое послужит запорным дросселем.  Место подпайки я обработал клеем Момент ( резиновым), это от затекания влаги, как по мне лучшее решение проверенное годами.
Место входа  кабеля и вибраторов заливаем прозрачным термоклеем.

Кабель в месте подключения нужно обязательно герметизировать, иначе кондесат в коробке со временем сделает свое черное дело.
Из опыта заливка термоклеем не помогает, и влага все равно под него со временем просачивается.
Поэтому с наружной стороны обрабатываем места входа кабеля и вибраторов тем же клеем Момент, а после полной сборки для защиты от ультрафиолета красим обычной белой краской с балона.
 Наружные концы трубок вибраторов тоже заделываем, я просто туда вливаю с пистолета термоклей.

Прикрепления: 3957395.jpg (14.7 Kb) · 8689355.jpg (13.1 Kb) · 5163993.jpg (15.3 Kb) · 3126512.jpg (15.3 Kb)

radioproffi1Дата: Вторник, 2015-12-15, 10:54 PM | Сообщение # 5
Всегда здесь
Группа: Администраторы
Сообщений: 2439
Репутация: 34
Статус: Offline

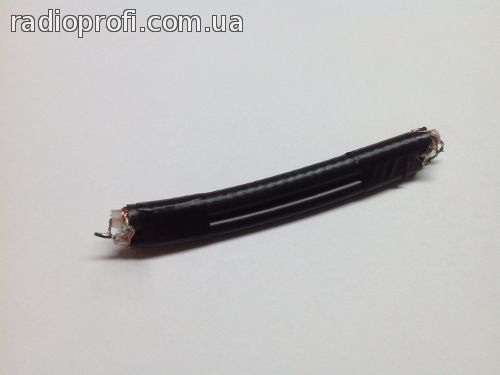

Теперь необходимо изготовить согласующий четверть волновой трансформатор. Я сделал его из отрезков кабелей 50 и 75 Ом соединенных паралельно.

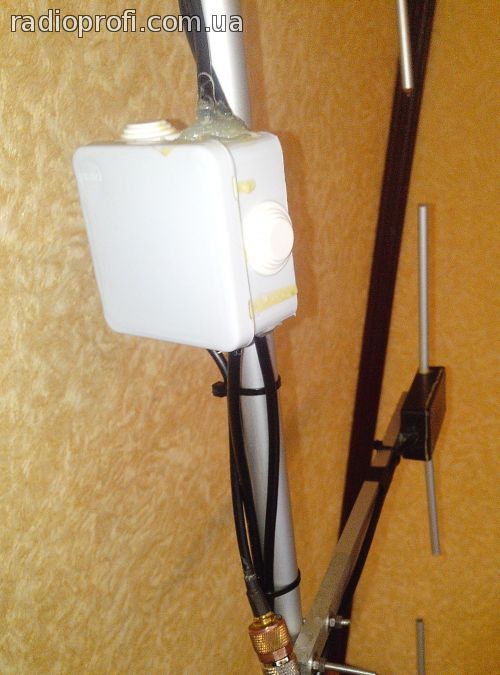

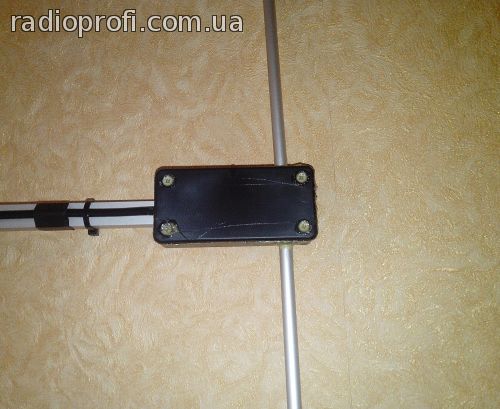

К одному концу подпаиваем кабель снижения, а к другому соединяем все наши четыре вибратора вместе. Все это размешено в коробке , которая смонтирована прямо на мачте. И не забываем все это хорошо герметизировать.




По окончании сборки и проверки все пластиковые части я покрасил автокраской из балона белого цвета.
Прикрепления: 1429384.jpg (7.7 Kb) · 8840966.jpg (38.1 Kb) · 0200637.jpg (25.6 Kb)

BRAMBULДата: Вторник, 2015-12-15, 11:23 PM | Сообщение # 6
Професионал
Группа: Проверенные
Сообщений: 417
Репутация: 4
Статус: Offline
radioproffi1
красиво и достойно :ok:, заработало с "листа" или таки настраивал? Я так понимаю торцы верхних элементов пришлось герметизировать.....?!
Моя первая антенна на 2м было подобное, но 2 эл. по субъективным ощущениям она была лучше чем ВА-6300, которая стоит сейчас, скорее всего из-за вертикальной диаграммы....


ut7e.com

radioproffi1Дата: Вторник, 2015-12-15, 11:38 PM | Сообщение # 7
Всегда здесь
Группа: Администраторы
Сообщений: 2439
Репутация: 34
Статус: Offline
BRAMBUL, Спасибо.
Заработало все сразу, так как это вторая подобная антенна, делал по шаблону :)

Торцы, как написал, залил термоклеем.

BRAMBULДата: Вторник, 2015-12-15, 11:39 PM | Сообщение # 8
Професионал
Группа: Проверенные
Сообщений: 417
Репутация: 4
Статус: Offline
возник вопрос?!
Цитата radioproffi1 ()
Теперь необходимо изготовить согласующий четверть волновой трансформатор. Я сделал его из отрезков кабелей 50 и 75 Ом соединенных паралельно.
Этот кусок "четвертушка"?, потому как это проще чем менять диаметр центрального изолятора как описывает RA6FOO, хотя блин возникают вопросы насчёт плотерь..........


ut7e.com

radioproffi1Дата: Вторник, 2015-12-15, 11:45 PM | Сообщение # 9
Всегда здесь
Группа: Администраторы
Сообщений: 2439
Репутация: 34
Статус: Offline
BRAMBUL, для этого нужен кабель с фтороплатовым ленточным  диэлектриком,сматывая слой за слоем - меняем сопротивление.
А  счесывая пвх с обычного кабеля  не получится сделать нормальную окружность по всей длине отрезка и поэтому я поступил проще,  сделал из того что было под рукой.

BRAMBULДата: Среда, 2015-12-16, 0:20 AM | Сообщение # 10
Професионал
Группа: Проверенные
Сообщений: 417
Репутация: 4
Статус: Offline
Я на центральный изолятор  RG -58 одевал термоусадку подходящего диаметра и усаживал её, единственное надо найти термоусадку которая загорается, воняет и капает как полиэтилен, в основном термоусадка воняет примерно как горелый текстолит, данный вариант работает, но возни блин..... И скорее всего она этого не стоит, потому как потом натяни и расправь оплётку, плюс наружная изоляция......
За твой вариант мне говорил UT5EC, со словами не ищи иголку в стоге сена....


ut7e.com

radioproffi1Дата: Среда, 2015-12-16, 0:43 AM | Сообщение # 11
Всегда здесь
Группа: Администраторы
Сообщений: 2439
Репутация: 34
Статус: Offline
BRAMBUL, да про термоусадку может быть попандос, хоть в свч печку ее засовывай для проверки :)
 Я бы так извращался если бы нужен был какой то отрезок с нестандартным шагом сопротивлений кабеля.

BRAMBULДата: Среда, 2015-12-16, 0:59 AM | Сообщение # 12
Професионал
Группа: Проверенные
Сообщений: 417
Репутация: 4
Статус: Offline
вопрос не в СВЧ печке, а однородности материала, но в общем попробовать стоило...
Хоть и стыдно  sad но покажу всем, что ещё попробовал, вонище стояло smok .......

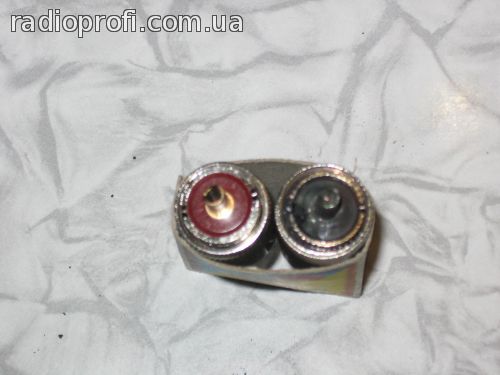

а попробовал 2хГу43 с КСВ в районе 2,0-2,2 и вот шо получилось при не затянутом разъёме и это на 40ке....
господа следите за разъёмами и КСВ....
извините за ОФФ-топ...
Прикрепления: 1951467.jpg (17.9 Kb)


ut7e.com

Сообщение отредактировал BRAMBUL - Среда, 2015-12-16, 1:01 AM

zeus_xДата: Воскресенье, 2015-12-27, 12:48 PM | Сообщение # 13
Опытный
Группа: Проверенные
Сообщений: 73
Репутация: 3
Статус: Offline
Может кто поделиться аналогичной схемой для постройки только расчитанной на 145  ? Интернет нагуглил много, но нет подробного описания как у Андрея с этой.

UW5EIX

sdimon220Дата: Воскресенье, 2015-12-27, 1:23 PM | Сообщение # 14
Специалист
Группа: Проверенные
Сообщений: 173
Репутация: 1
Статус: Offline
Цитата zeus_x ()
Может кто поделиться аналогичной схемой для постройки только расчитанной на 145 ? Интернет нагуглил много, но нет подробного описания как у Андрея с этой.
на 400 инфу собирал по крупицам в разных уголках на просторах инета. Размеры немного отличаются от предоставленной тут антенны. Но работает не плохо. КСВ 1,2. Стоит на попугае порядка 1,5 года. Но для нормальной работы всё равно не обойтись без измерительных приборов. Для двойки беру за руководство вот это: http://www.qrz.ru/schemes/contribute/antenns/ua9ogp/  Нужно пробовать, потом мерить и снова пробовать и, думаю, всё получится )))


UR7HBM, 220
