Нужен совет по замене антенного разъема Motorola GP68
|
|
| radiouserone | Дата: Вторник, 2015-04-28, 12:08 PM | Сообщение # 1 |
 Опытный
Группа: Проверенные
Сообщений: 44
Статус: Offline
| Хочу заменить разъем на стандартный SMA в радиостанции Motorola GP68, чтобы можно было подключить внешнюю антенну по коаксиальному кабелю. На схеме не вижу куда припаивается центральная жила. Подскажите как можно это сделать. Фото разъема прикрепил к сообщению.
Сообщение отредактировал radiouserone - Вторник, 2015-04-28, 12:08 PM |
| |
| |
| radioproffi1 | Дата: Вторник, 2015-04-28, 12:40 PM | Сообщение # 2 |
 Всегда здесь
Группа: Администраторы
Сообщений: 2439
Статус: Offline
| Зачем курочить по ссылке за три бакса переходник http://ru.aliexpress.com/item....55.html
|
| |
| |
| radiouserone | Дата: Вторник, 2015-04-28, 3:52 PM | Сообщение # 3 |
|
Опытный
Группа: Проверенные
Сообщений: 44
Статус: Offline
| Если я правильно понимаю, даже если поставить такой переходник, сигнал не будет бежать по кабелю как по волноводу, а будет все равно излучаться с оплетки в пространство и до антенны не доходить или я ошибаюсь? Я скорее всего просто не понимаю как работает данный переходник. Спасибо за ответ!
|
| |
| |
| radioproffi1 | Дата: Вторник, 2015-04-28, 4:20 PM | Сообщение # 4 |
|
Всегда здесь
Группа: Администраторы
Сообщений: 2439
Статус: Offline
| Я же рассказывал Вам на репитере недавно, что в этой мотороле центральная жила это вот эта резьба под антенну, оплетка(масса) соединяется с корпусом по канавке вокруг антенны, там металлическая вставка. Поэтому подключив этот переходник вы получите абсолютко коаксиальное соединение.
|
| |
| |
| MIXA | Дата: Вторник, 2015-04-28, 6:09 PM | Сообщение # 5 |
 Професионал
Группа: Проверенные
Сообщений: 361
Статус: Offline
| Я так понимаю что у такого переходника центральная жила накоротко звонится на корпус, так что это как раз то что нужно для моторолки
UW5EIJ/315LR315
Сообщение отредактировал MIXA - Вторник, 2015-04-28, 8:32 PM |
| |
| |
| radiouserone | Дата: Вторник, 2015-04-28, 8:07 PM | Сообщение # 6 |
|
Опытный
Группа: Проверенные
Сообщений: 44
Статус: Offline
| Теперь все ясно. Спасибо.
Цитата Я так понимаю что у такого переходника центральная жила накоротко звонится на корпус, так что это как раз то что нужно для моторолки
MIXA Скажите, а как такое может получаться, центральная жила действительно звонится на корпус. Просто не совсем понятно, получается, что и сам корпус излучает во время передачи и является антенной или я не прав?
Сообщение отредактировал radiouserone - Вторник, 2015-04-28, 8:41 PM |
| |
| |
| MIXA | Дата: Вторник, 2015-04-28, 8:51 PM | Сообщение # 7 |
|
Професионал
Группа: Проверенные
Сообщений: 361
Статус: Offline
| Цитата radiouserone (  ) Скажите, а как такое может получаться, центральная жила действительно звонится на корпус. Просто не совсем понятно, получается, что и сам корпус излучает во время передачи и является антенной или я не прав?
Да Виктор, видать у моторолки так сделано, и переходник как раз для таких случаев как у вас и предусмотрен. Мой совет "не создавать проблему там где её особо то и нет", поставить переходник и начать пользоваться любой антенной с разъёмом SMA-F
UW5EIJ/315LR315
|
| |
| |
| radiouserone | Дата: Среда, 2015-04-29, 1:09 PM | Сообщение # 8 |
|
Опытный
Группа: Проверенные
Сообщений: 44
Статус: Offline
| Странно как-то, раньше проверял на прозвон внешнее кольцо с внутренней резьбой антенного разъема, прозванивалось, теперь еще раз попробовал, ничего. Наверное что-то задел вовремя проверки. Точно помню, что резьба прозванивалась с минусом контакта аккумулятора.
Хоть стало понятно, что внешнее кольцо вокруг антенного разъема это масса и она не связанна с резьбой, скорее всего где-то закоротило потому, что пробовал несколько раз и тестер показывал практически нулевое сопротивление. И получается, что корпус не является антенной и ничего не излучает. Чудеса.
Сообщение отредактировал radiouserone - Среда, 2015-04-29, 1:15 PM |
| |
| |
| MIXA | Дата: Среда, 2015-04-29, 1:14 PM | Сообщение # 9 |
|
Професионал
Группа: Проверенные
Сообщений: 361
Статус: Offline
| radiouserone, Очень странно что раньше звонилось,  Просто я реально, лично разбирал 773ю модель "нагои" и точно знаю что никакой гальванической связи между резьбой и центральной жилой в ней нет! Виктор, срочно бери переходник по советуradioproffi1, и закрывай этот "долгоиграющий" вопрос.
UW5EIJ/315LR315
|
| |
| |
| radiouserone | Дата: Среда, 2015-04-29, 1:23 PM | Сообщение # 10 |
|
Опытный
Группа: Проверенные
Сообщений: 44
Статус: Offline
| Та уже все, вопрос закрыт и все стало на свои места. Интересно только, что моя антенна Nagoya-773 не под этот разъем, там стандартный SMA-Female, только центральная жила припоем закорочена с резьбой, наверное и КСВ из-за этого выше допустимого. Кстати переходника не нашел с SMA выходом, только стандартный BNC. Теперь понятно почему я не нашел информацию по замене этого разъема, в этом просто нет смысла.
Сообщение отредактировал radiouserone - Среда, 2015-04-29, 1:26 PM |
| |
| |
| MIXA | Дата: Среда, 2015-04-29, 1:55 PM | Сообщение # 11 |
|
Професионал
Группа: Проверенные
Сообщений: 361
Статус: Offline
| Я бы ещё в полностью разложенном состоянии прозвонил последнее звено антенны на резьбу, а вдруг есть обрыв в месте соединений элементов антенны особенно в месте выхода первого (чёрного) звена из основания антенны!
UW5EIJ/315LR315
|
| |
| |
| radiouserone | Дата: Среда, 2015-04-29, 3:02 PM | Сообщение # 12 |
|
Опытный
Группа: Проверенные
Сообщений: 44
Статус: Offline
| Прозванивается, все нормально. Соединения достаточно крепкие и не расшатаны.
|
| |
| |
| MIXA | Дата: Четверг, 2015-04-30, 11:53 AM | Сообщение # 13 |
|
Професионал
Группа: Проверенные
Сообщений: 361
Статус: Offline

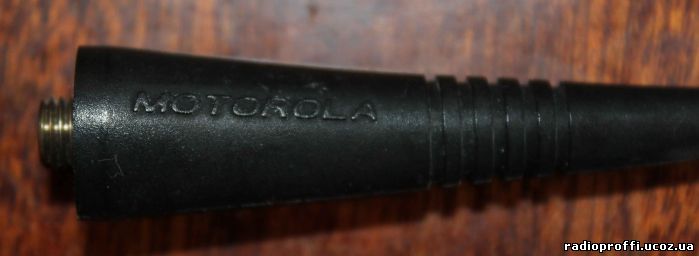

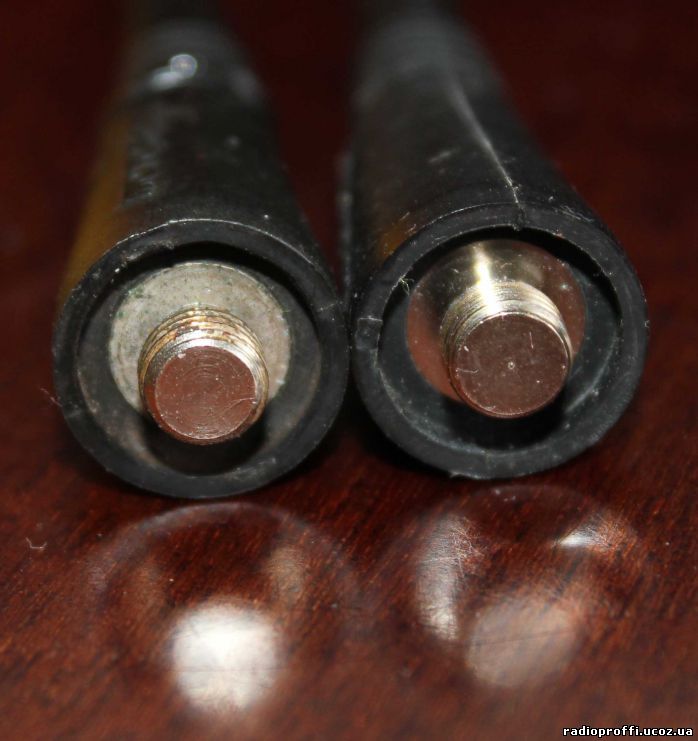

| Вот фото-ответ на вопрос "а где же в моторолке центральный контакт антенного разъёма"?
Его там отродясь не было, он не отломан, ЕГО ТАМ НЕТ С ЗАВОДА.
UW5EIJ/315LR315
|
| |
| |
| radioproffi1 | Дата: Четверг, 2015-04-30, 12:23 PM | Сообщение # 14 |
|
Всегда здесь
Группа: Администраторы
Сообщений: 2439
Статус: Offline

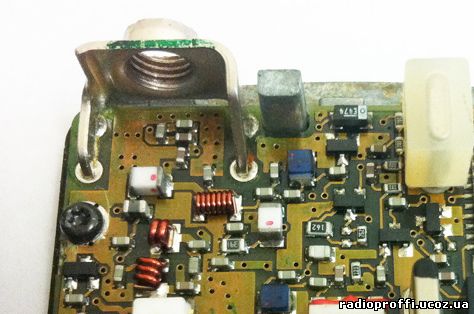

| Это и есть центральный контакт
А на копус он звонится потому что по входу стоит дроссель или сопротивление, так сделано во всех радиостанциях для снятия статики на антенном гнезде, чтобы при подключении наружных антенн не выгорели пин диоды или увч от статического электричества.
|
| |
| |
| radiouserone | Дата: Четверг, 2015-04-30, 2:17 PM | Сообщение # 15 |
|
Опытный
Группа: Проверенные
Сообщений: 44
Статус: Offline
| Я думаю, что поэтому я до репитера достучаться не могу. У меня та на антенне другой разъем, просто припоем соединили резьбу и центральную жилу, скорее всего и КСВ вырос.
Сообщение отредактировал radiouserone - Четверг, 2015-04-30, 2:18 PM |
| |
| |
