I-линк системы LPD_NET
|
|
| radioproffi1 | Дата: Понедельник, 2012-09-17, 1:23 PM | Сообщение # 16 |
 Всегда здесь
Группа: Администраторы
Сообщений: 2439
Статус: Offline
| tem, не могу ничего подсказать, у меня ни разу такого не было на разных компах.
|
| |
| |
| G-H | Дата: Понедельник, 2012-09-17, 5:16 PM | Сообщение # 17 |
 Частый гость
Группа: Проверенные
Сообщений: 532
Статус: Offline
| Во всем евреи поганые виноваты
Ведь всем известно, что если в кране нет воды...
Вот так и с линком.
Это они, сволочи, весь процессор под себя подминают
73!
|
| |
| |
| radioproffi1 | Дата: Понедельник, 2012-09-17, 6:48 PM | Сообщение # 18 |
|
Всегда здесь
Группа: Администраторы
Сообщений: 2439
Статус: Offline
| Женя станцию запустил , говори частоту на которую настраивать и длину шнурков интерфейса , постараюсь сделать на этой неделе .
Антенну соберете привозите на анализаторе посмотрим.
|
| |
| |
| Serega | Дата: Понедельник, 2012-09-17, 6:51 PM | Сообщение # 19 |
 Подслушивает
Группа: Проверенные
Сообщений: 31
Статус: Offline
| Мне кажется что нужно внимательней настройки порта смотреть.Кажется там собака порылась
|
| |
| |
| tem | Дата: Четверг, 2012-09-20, 8:24 PM | Сообщение # 20 |
 Специалист
Группа: Проверенные
Сообщений: 214
Статус: Offline

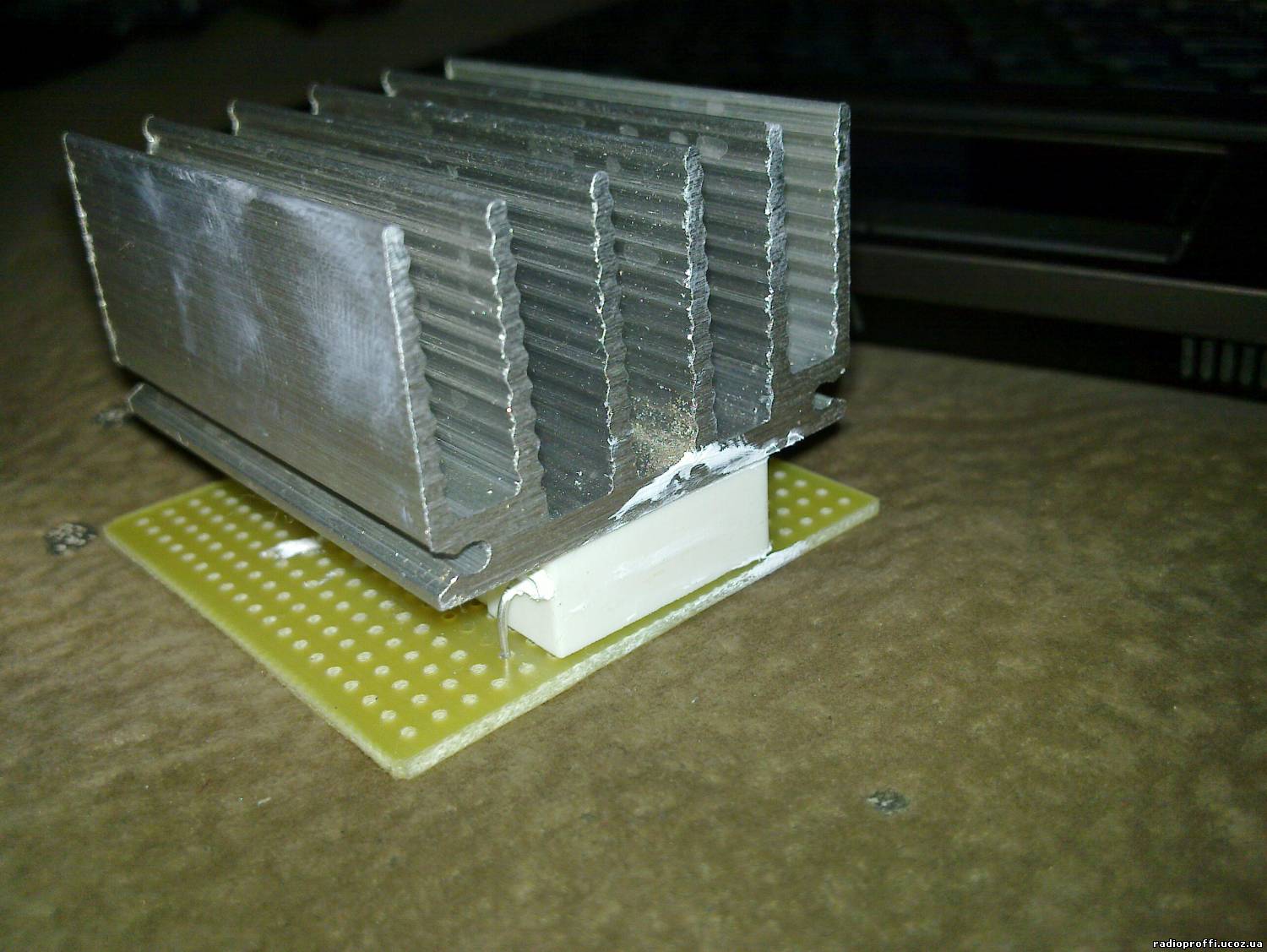

| Пытаясь запитать мощную нагрузку от 12В-линии компьютерного БП (а именно от него мы и хотим радиостанцию запитать), столкнулись с такой проблемой - БП слишком слабо нагружен по линии +5В (выключается при попытке нагрузить 12В линию из-за не симметричной нагрузки). Стабильная работа начиналась после подключения дополнительной нагрузки на +5В (минимум 4А, причём). Вышли из положения следующим образом - взяли 4 проволочных резистора (белых, в керамическом корпусе) на 5Ом и мощностью 10Вт, соединили их параллельно и подключили к +5В. Через каждый резистор течёт 1 ампер, вот и получили нужнаы 4А. Только вот 20Вт тепла куда-то рассеивать нужно, поэтому пришлось поступить вот так:

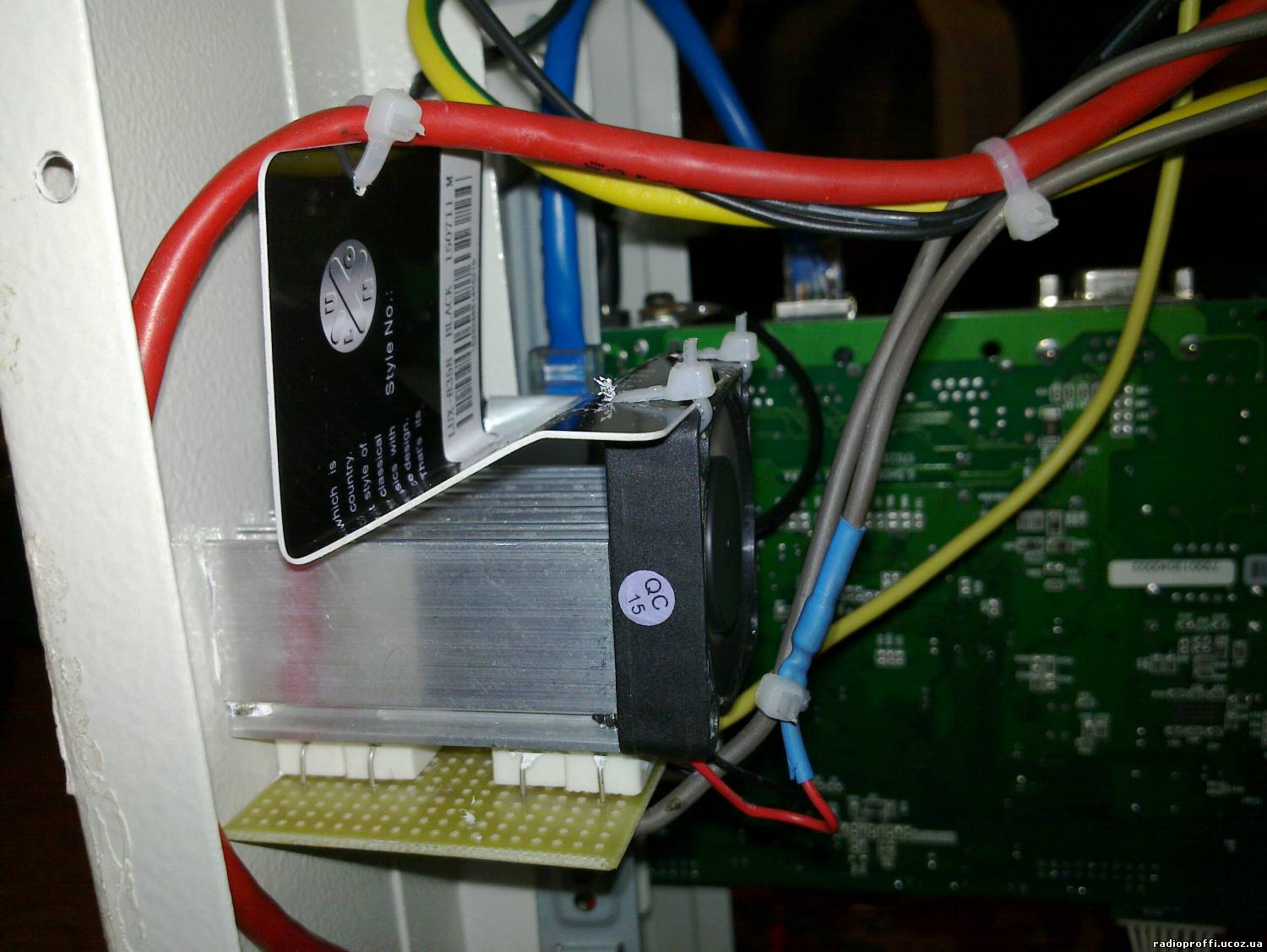

В ящике это всё установилось вот так (карточка направляет поток воздуха через радиатор):
Печка, однако, но других путей я не увидел, т.к. нагрузить чем-то полезным 5-вольтовую линию не смогли (вся нагрузка на 12В расчитана). После этого, БП спокойно выдерживает подключение больших конденсаторов на 12В (момент зарядки) и подключение галогенки на 100Вт, что, в принципе, перегрузка уже для самого БП. Так что, результатом вполне довольны.

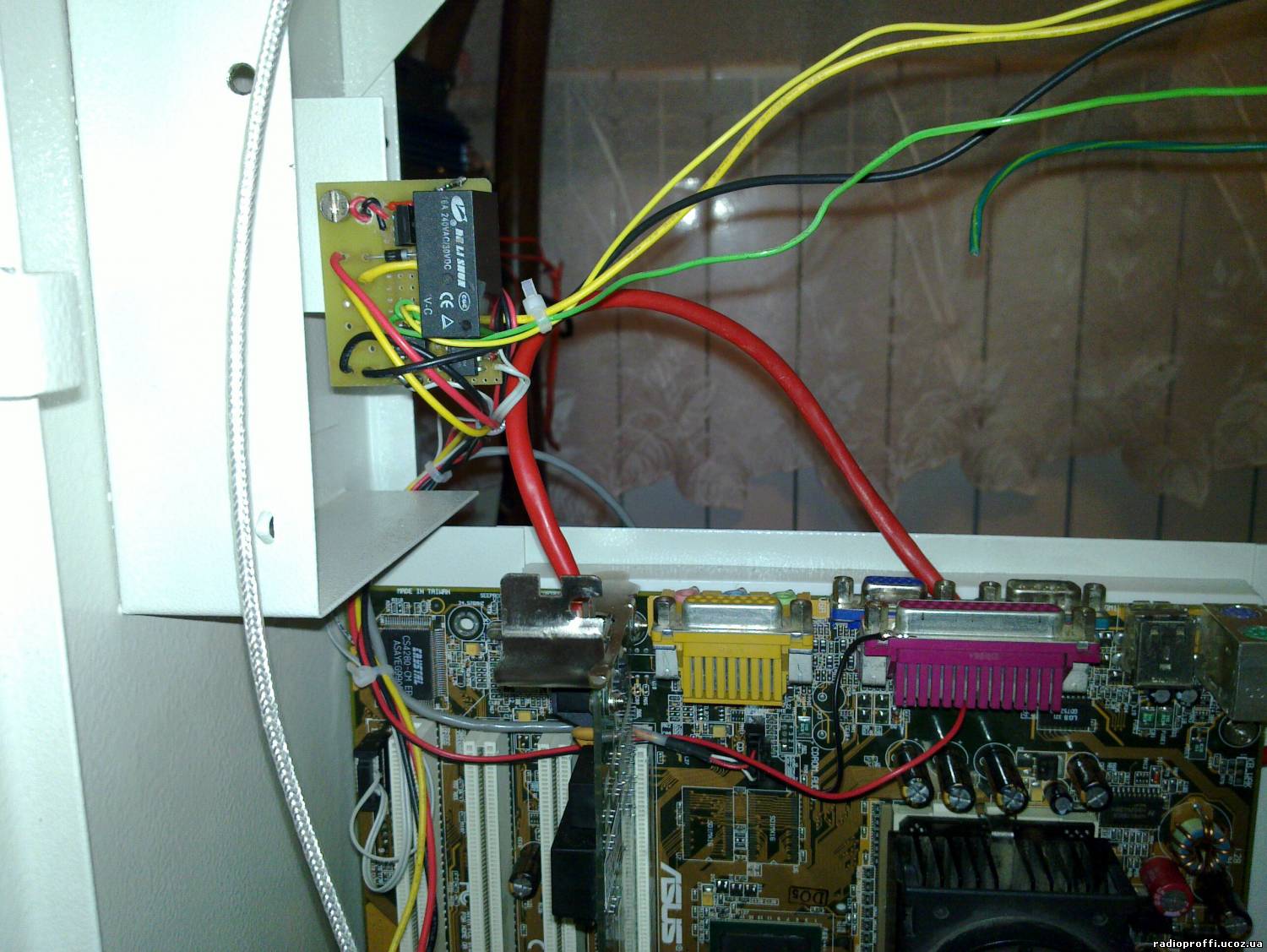

Потом собрали на одной плате устройство для возможности дистанционного отключения радиостанции (управляется с LPT порта) и развязку для СОМ-порта, для подключения к радиостанции (выход шумоподавителя и кнопка PTT):

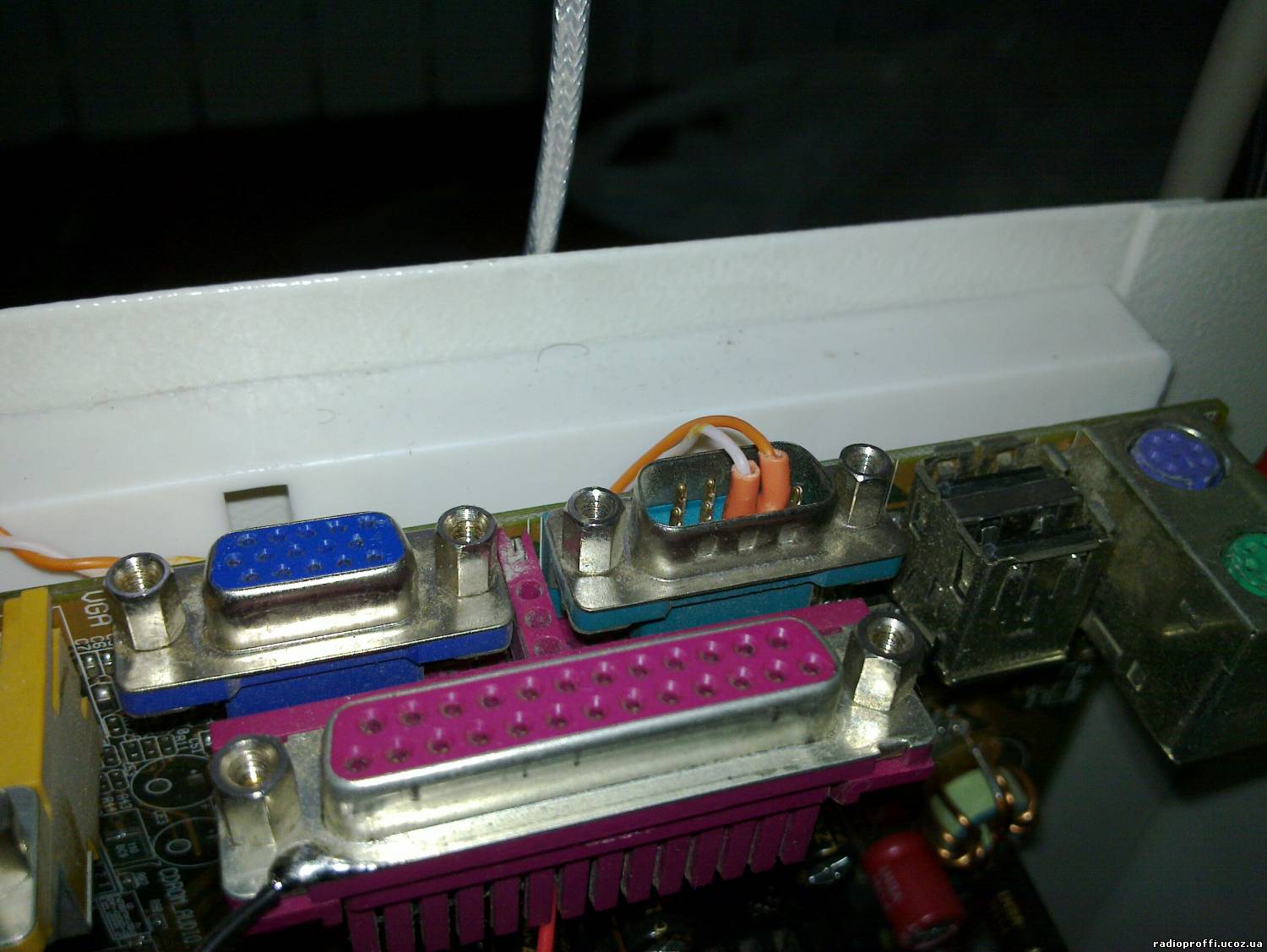

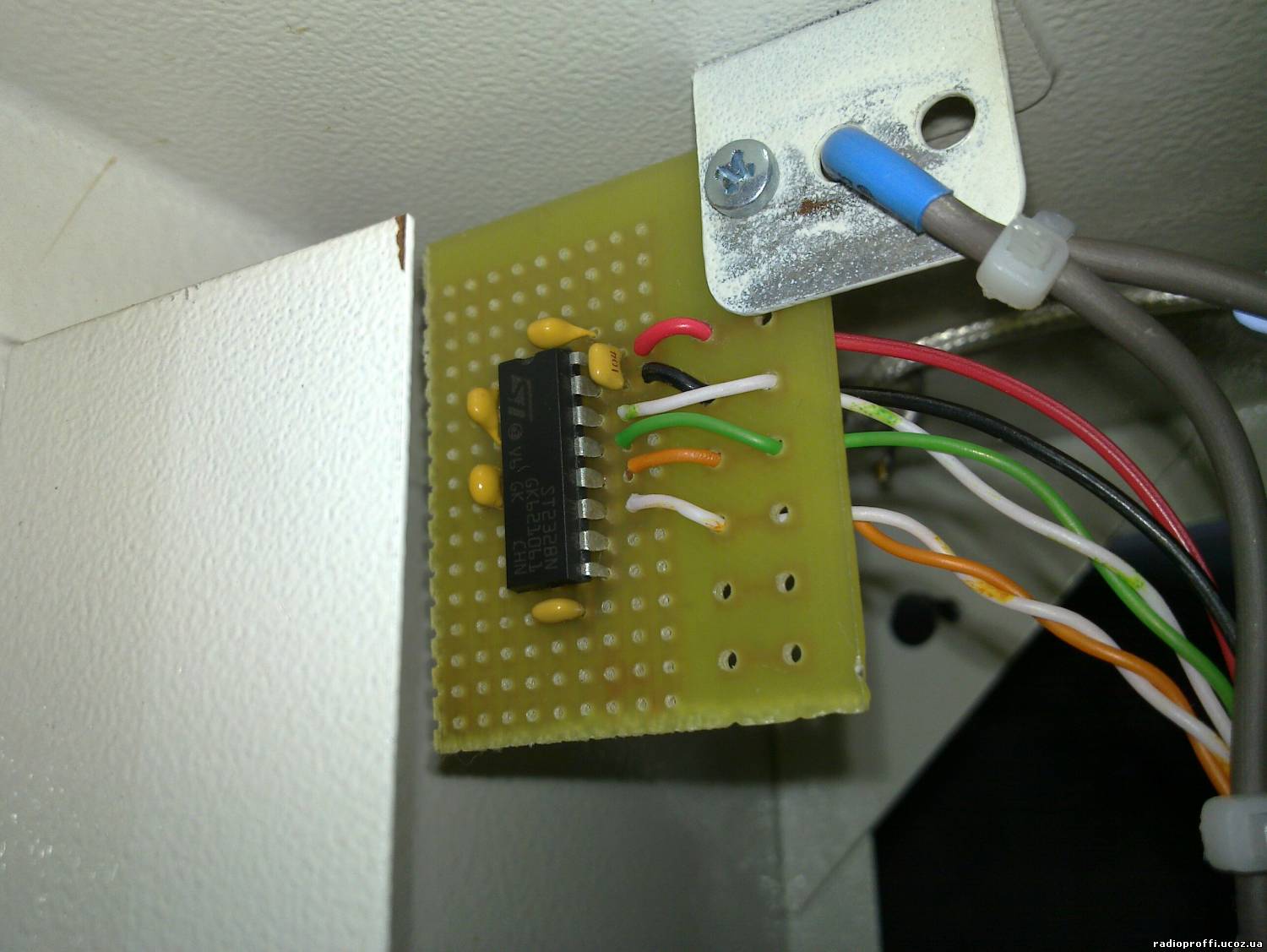

Как видно, СОМ-порт взят с разъёма на материнке для подключения дополнительного порта (СОМ2). Аудиовыход радиостанции подключится ко входу CD_IN (тоже видно на фото). Порт СОМ1 будет задействован для возможности программирования радиостанции "на ходу". Программатор (преобразователь уровней на ST232 - аналог MAX232) уже собран:
(проводки к штырькам в разъёме припаяны, поэтому комментарии про плохой контакт не принимаются...)
Следующим этапом будет крепление и подключение радиостанции, т.к. всё остальное уже готово. После - настройка, проверка и установка ящика на место
P.S. У кого есть процессор - Socket 370, лучше Pentium III, но можно и Celeron, НЕ Tualatin, частота - чем быстрее, тем лучше, но не выше 933МГц, частота системной шины 100МГц (133 не нужно!) - пожертвуйте, пожалуйста, в дело (для этого же линка). Столкнулись с тем, что 333МГц - маловато просто. Если несколько человек предложат помощь - выберем самый лучший проц из предложенных. Спасибо
Сидят себе радиолюбители...
...и дружно ЛЮБЯТ РАДИО!
|
| |
| |
| radioproffi1 | Дата: Пятница, 2012-09-21, 0:22 AM | Сообщение # 21 |
|
Всегда здесь
Группа: Администраторы
Сообщений: 2439
Статус: Offline

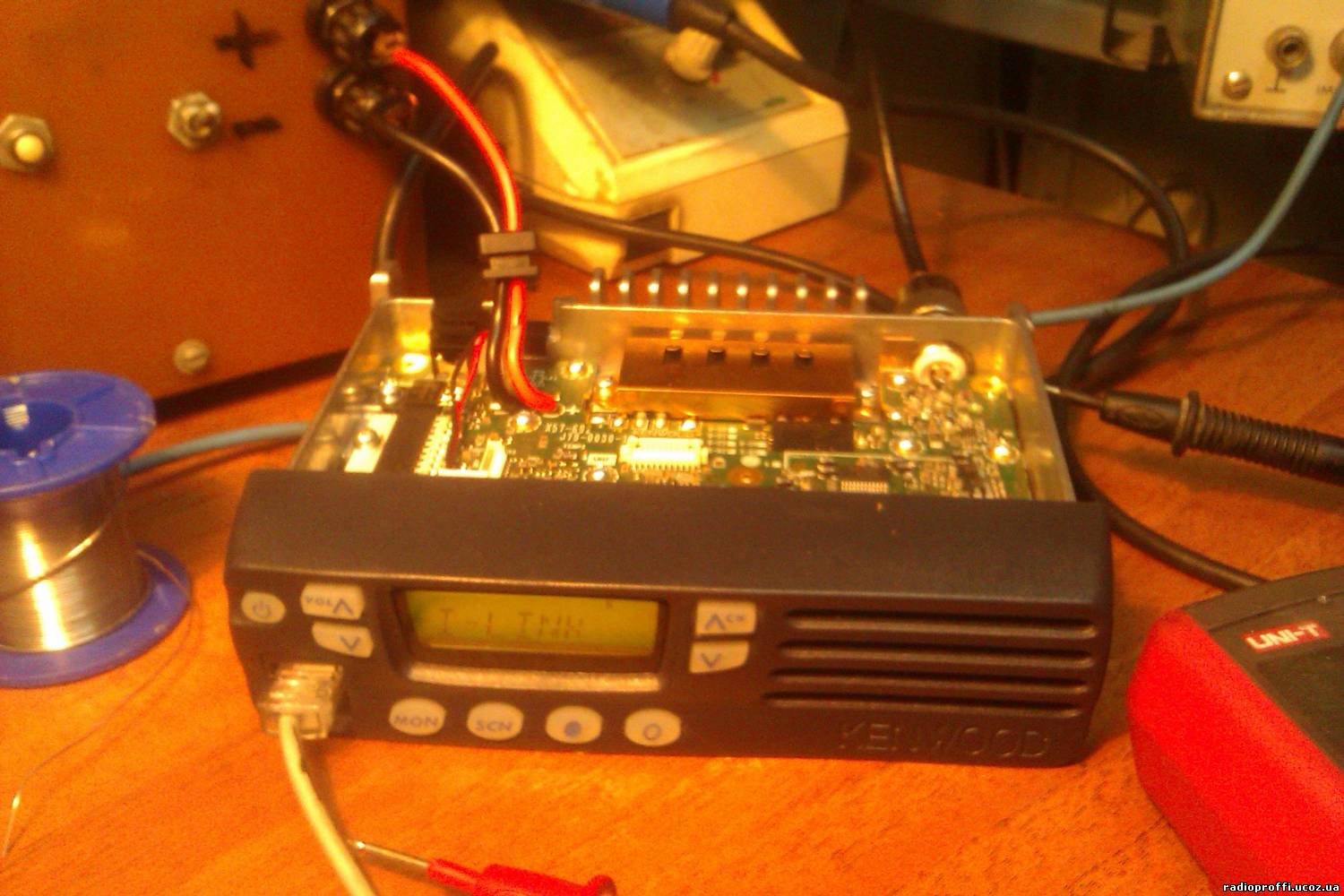

| Станция готова
Все таки предлагаю еще подумать над линком на си-би , пока не поставили . Станцию могу подогнать
|
| |
| |
| tem | Дата: Суббота, 2012-09-22, 12:54 PM | Сообщение # 22 |
|
Специалист
Группа: Проверенные
Сообщений: 214
Статус: Offline
| Андрей, какой ВЧ разъём посоветуете поставить на выход? Штатный PL259 прийдётся убрать с родного места и вывести наружу ящика (т.к. к станции сзади доступа не будет после сборки ящика, чтоб там же и антенну подключить). На мой взгляд, оптимальным кажется TNC разъём, но есть ещё вариант N поставить (259-й категорически не хочу).
Сидят себе радиолюбители...
...и дружно ЛЮБЯТ РАДИО!
Сообщение отредактировал tem - Суббота, 2012-09-22, 1:05 PM |
| |
| |
| Павел | Дата: Суббота, 2012-09-22, 4:12 PM | Сообщение # 23 |
 Частый гость
Группа: Друзья
Сообщений: 638
Статус: Offline
| Как я уже писал в теме: "Антенны на УКВ"
Продублирую:

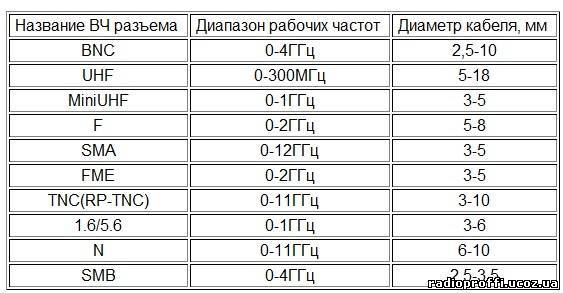

BNC- применяются при монтаже систем видеонаблюдения , локально-вычислительных сетей . Также этиразъемы нашли применение и в измерительном оборудовании. Неоспоримым преимуществом этих разъемов является их невысокая стоимость и возможность быстро разъединять и соединять ответные части, используя байонетное соединение. Разъемы этого типа имеют высокую износоустойчивость и широкий диапазон рабочих температур ( от -55град.С до +85 град.С).
UHF - самая старая и широко распространенная серия ВЧ разъемов, известная также как PL-серия. Из-за простоты монтажа на кабель (накрутка) эти разъемы применяются для аппаратуры связи низкочастотных диапазонов.
Mini UHF - разъемы этой серии используются в основном в радиоэлектронном оборудовании фирмы Motorola (радиостанции).
F - самые дешевые на сегодня разъемы, использующие центральную жилу кабеля непосредственно для соединения. Широко применяются в спутниковом телевидении.
SMA - малогабаритные разъемы, использующиеся в основном в радиоаппаратуре и беспроводных системах связи. Незаменимы там, где необходимы малогабаритные разъемы высокой частоты.
TNC - разъемы применяются в аэрокосмической аппаратуре и радиолокационном оборудовании.
N - это первый разъем, который наиболее полно отвечает требованиям СВЧ диапазона. Область их применения - локальные сети, измерительное оборудование, радиовещание, спутниковое и военное оборудование связи.
UW5EDP
|
| |
| |
| radioproffi1 | Дата: Суббота, 2012-09-22, 8:49 PM | Сообщение # 24 |
|
Всегда здесь
Группа: Администраторы
Сообщений: 2439
Статус: Offline
| Женя , со станции не убирайте разъем , сделайте просто шнурок , а поставить на ящик лучше конечно N типа , только гнезд под него не видел в продаже , разве на барахолке посмотри от совдеповских генераторов.
|
| |
| |
| Павел | Дата: Воскресенье, 2012-09-23, 4:20 PM | Сообщение # 25 |
|
Частый гость
Группа: Друзья
Сообщений: 638
Статус: Offline

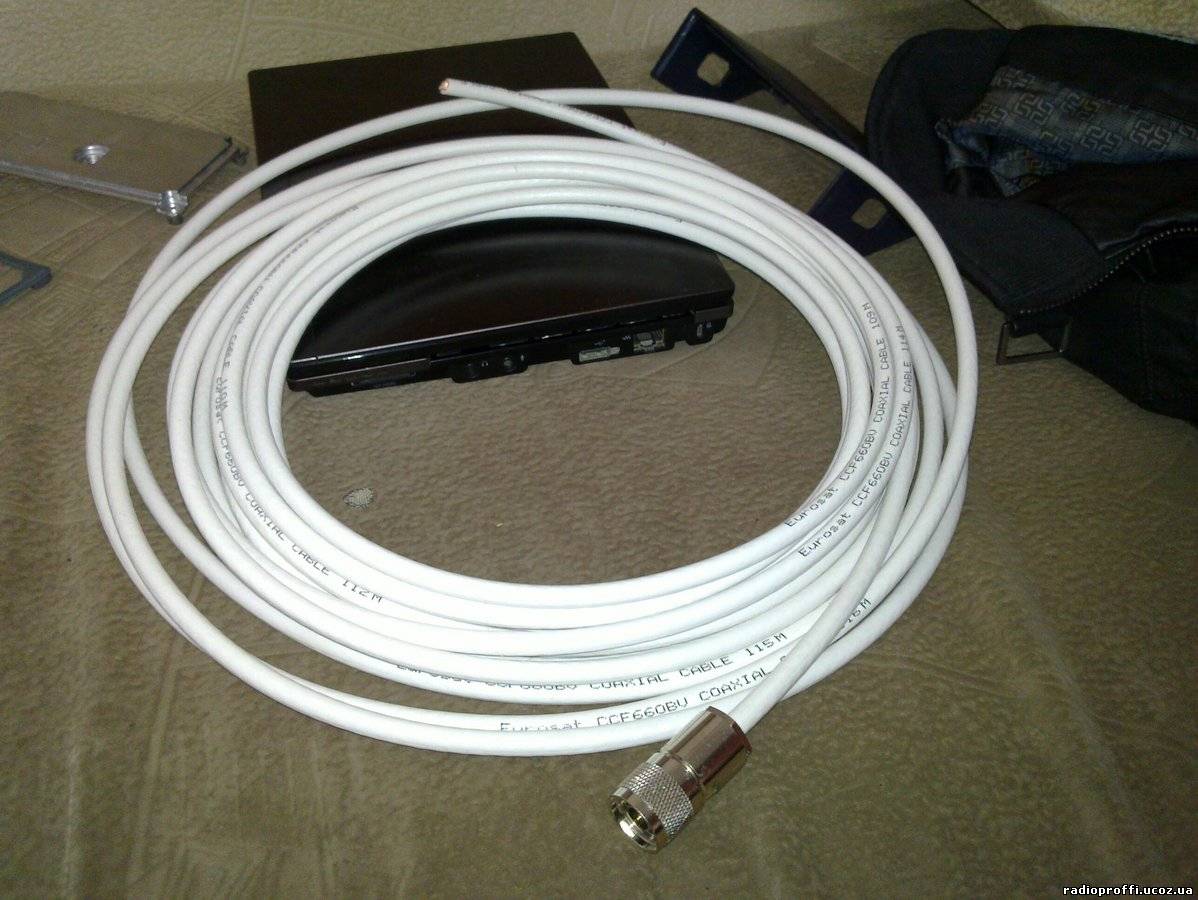

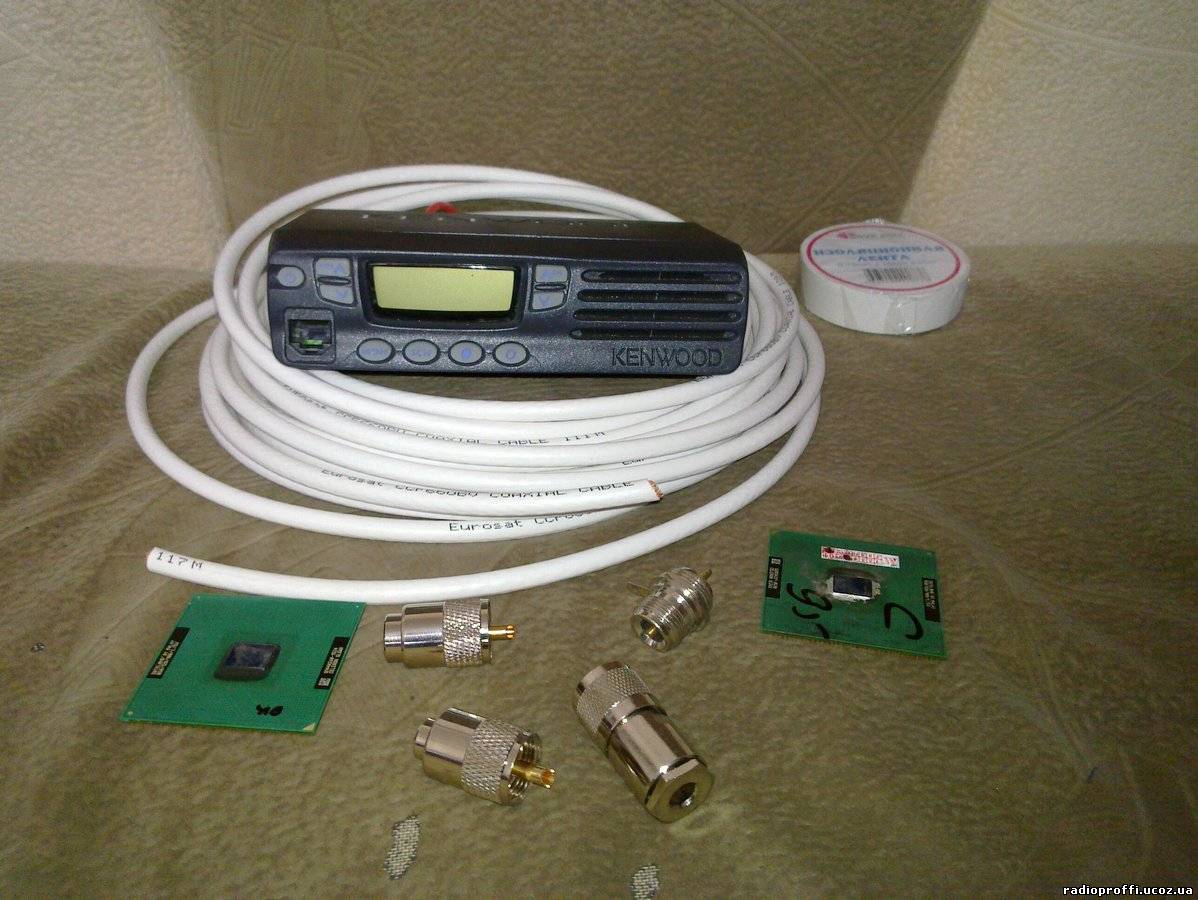

| Сегодня сьездили на метеор.Купили два процессора (про них Женя лучше знает  ), разьемы, кабель 75-Омный ( Eurosat CCF660BV COAXIAL CABEL )

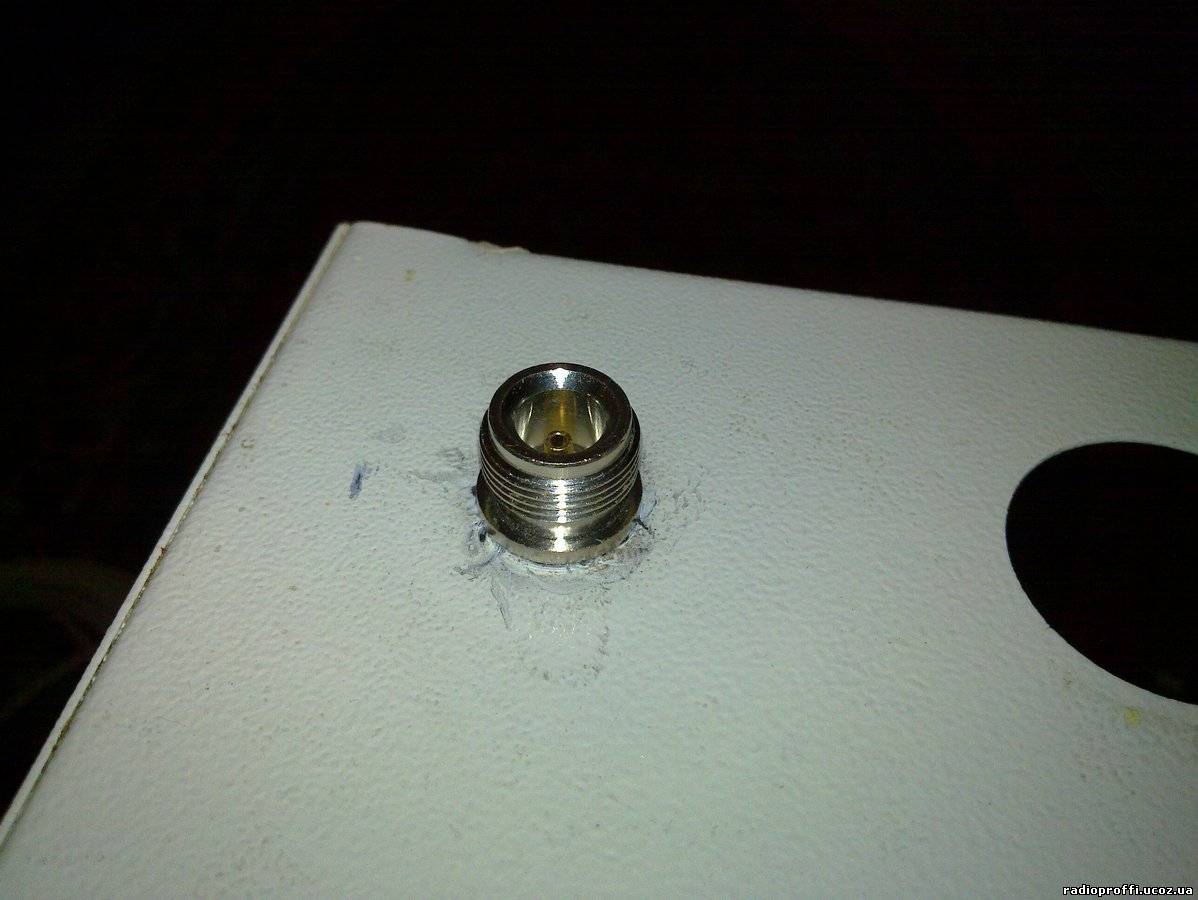

Поставили гнездо N-типа ( всётаки есть они в продаже  )

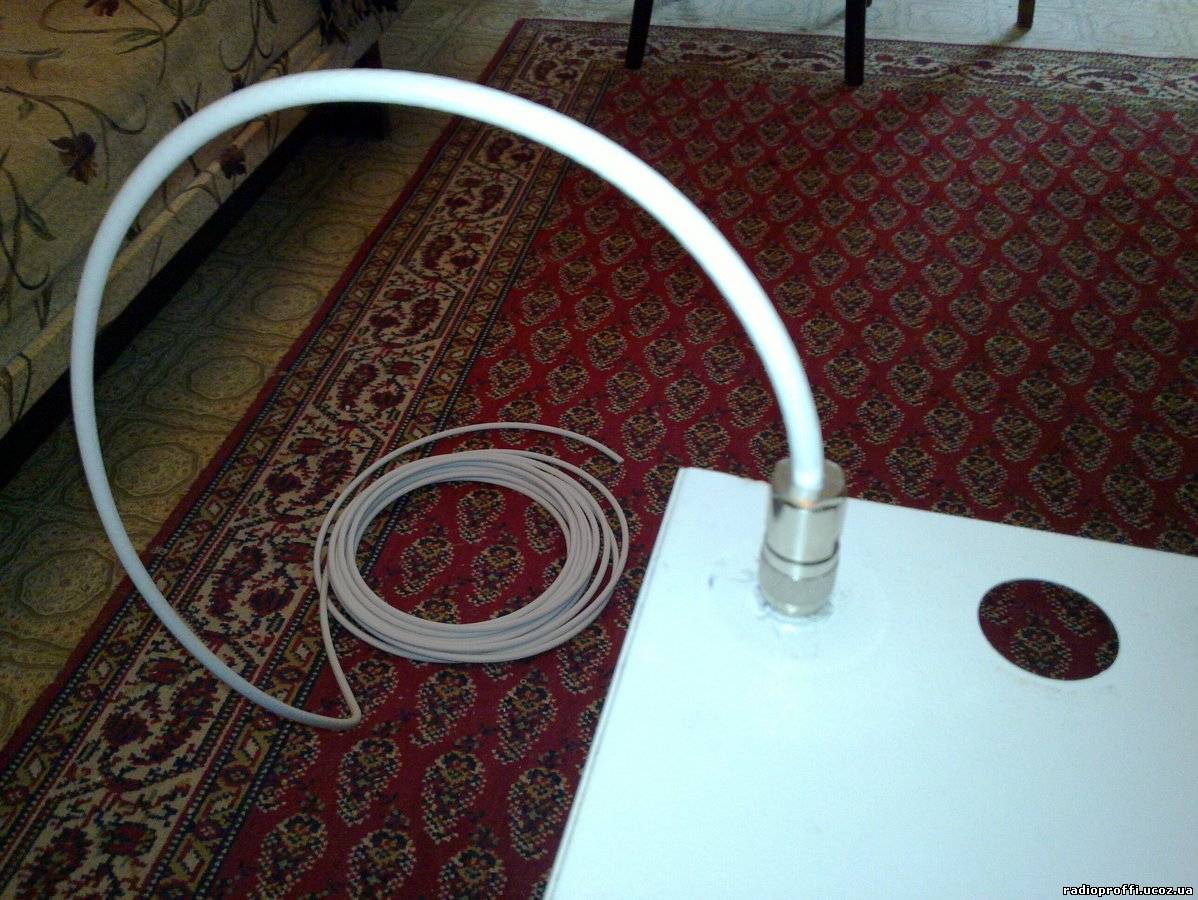

Припаяли N-разьем на кабель
Ну и
UW5EDP
Сообщение отредактировал Павел - Воскресенье, 2012-09-23, 4:21 PM |
| |
| |
| G-H | Дата: Воскресенье, 2012-09-23, 10:40 PM | Сообщение # 26 |
|
Частый гость
Группа: Проверенные
Сообщений: 532
Статус: Offline
| С такими темпами думаю не далек тот день, когда линк зазвучит в днепровском эфире.
Вот что значит молодые, здоровые силы!
73!
|
| |
| |
| tem | Дата: Вторник, 2012-09-25, 10:38 PM | Сообщение # 27 |
|
Специалист
Группа: Проверенные
Сообщений: 214
Статус: Offline
| Сегодня, можно сказать, доделали основную часть линка. В ящик установлена радиостанция, всё подключено, всё работает. В ящике осталось только кулер на обдувание радиостанции поставить. Завтра планируем начать изготовление антенны

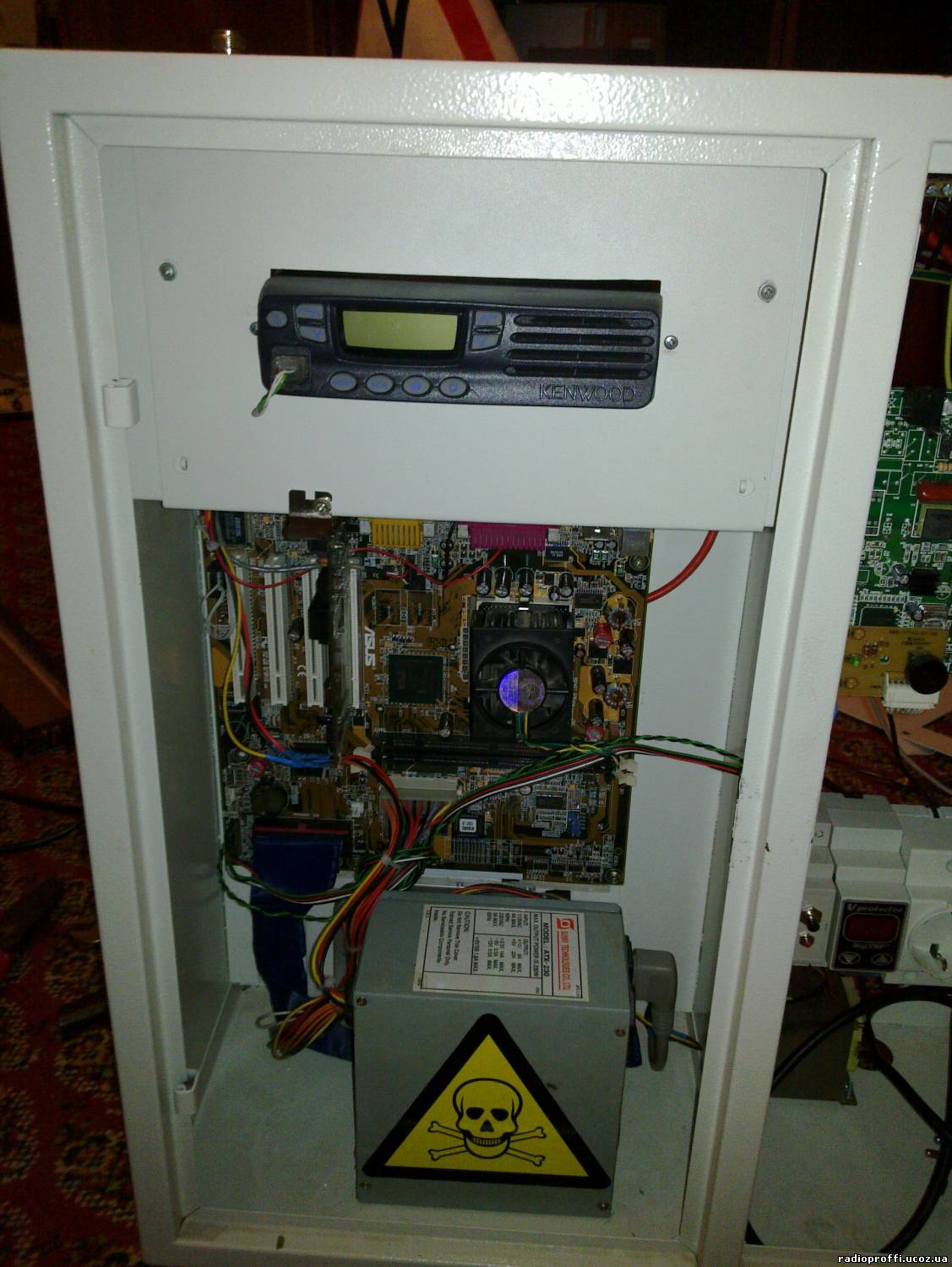

Вид спереди

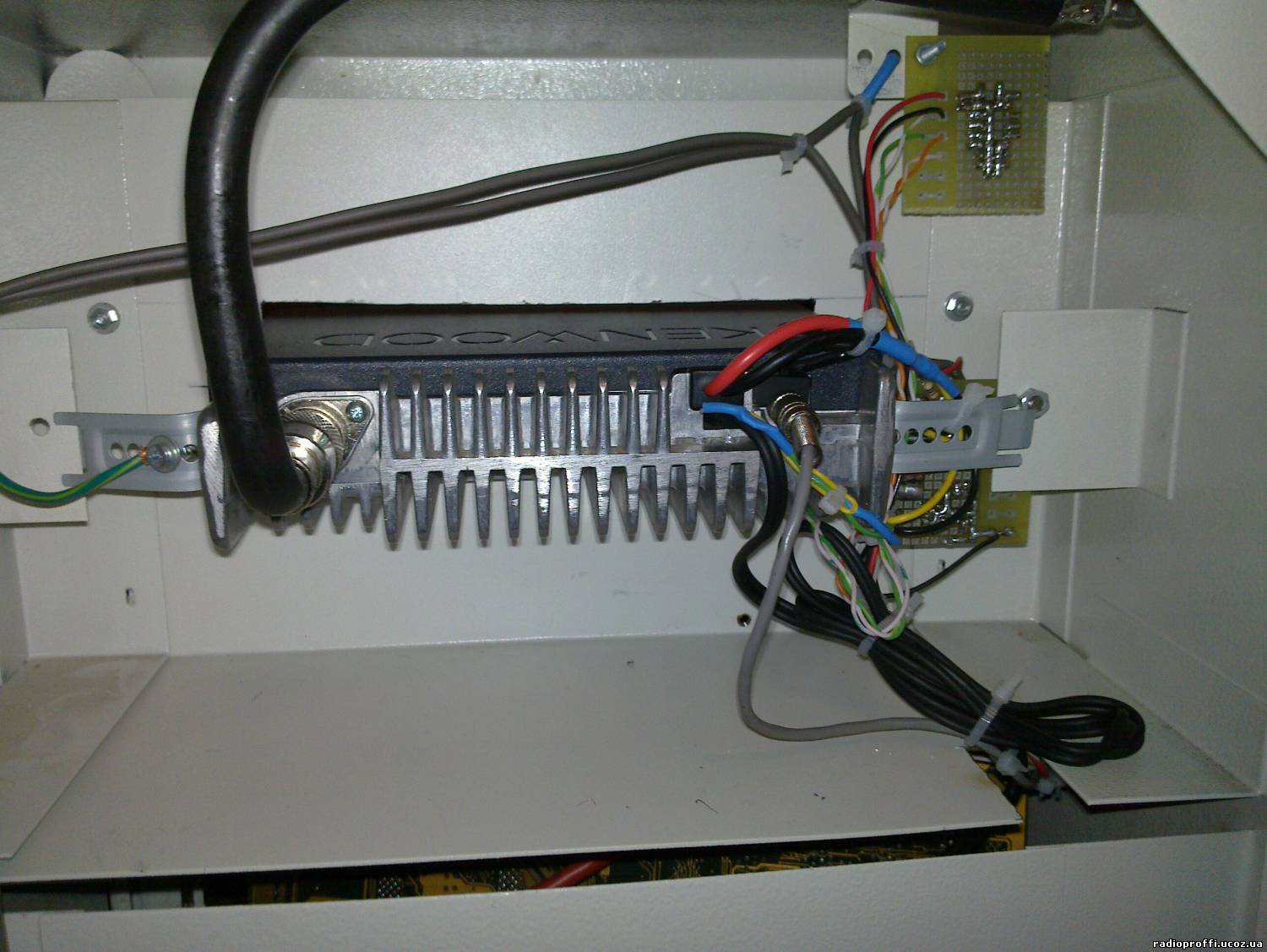

Вид сзади (изнутри)
К радиостанции, в добавок, подключен программатор для возможности дистанционно менять частоту и другие настройки.

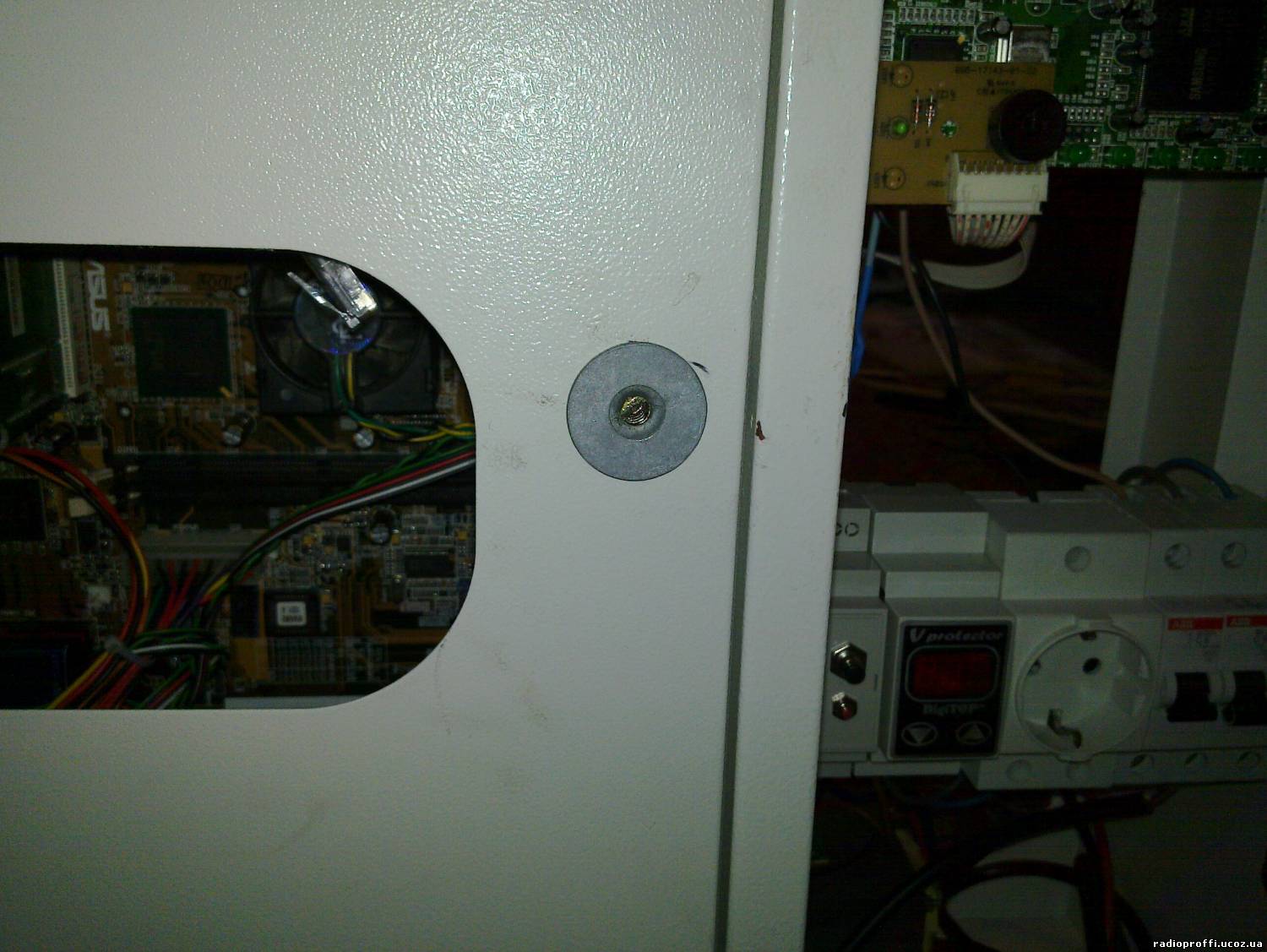

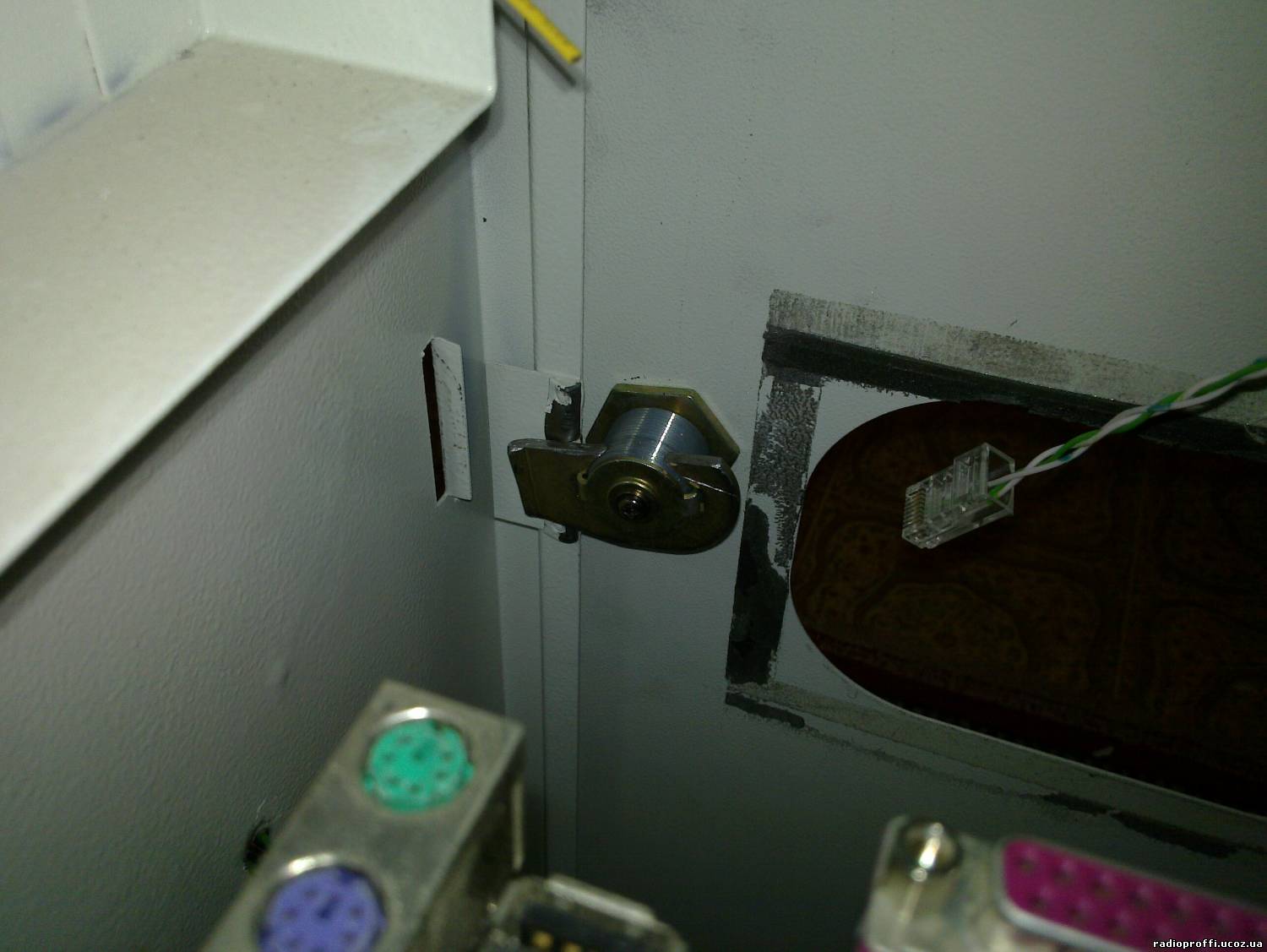

Так же, установлен замок на вторую дверцу:
Дырка позже будет закрыта железякой
Сегодня вечером состоялась проверка всего этого дела Должен сказать, вполне успешно. Линк был подключен в тестовую комнату нашего репитера (с попугаем, которые позже был отключен), я по квартире ходил с портативкой, а Паша был подключен к FRN - так и разговаривали весь вечер
Сидят себе радиолюбители...
...и дружно ЛЮБЯТ РАДИО!
|
| |
| |
| radioproffi1 | Дата: Среда, 2012-09-26, 1:03 PM | Сообщение # 28 |
|
Всегда здесь
Группа: Администраторы
Сообщений: 2439
Статус: Offline
| Отлично , что дело идет
|
| |
| |
| balmeo | Дата: Среда, 2012-09-26, 1:35 PM | Сообщение # 29 |
 Опытный
Группа: Проверенные
Сообщений: 79
Статус: Offline
| Во даете, молодцы! Достаточно быстро собрали. )))
077 Сергей
|
| |
| |
| Павел | Дата: Среда, 2012-09-26, 9:28 PM | Сообщение # 30 |
|
Частый гость
Группа: Друзья
Сообщений: 638
Статус: Offline
| tem,
Quote В ящике осталось только кулер на обдувание радиостанции поставить.

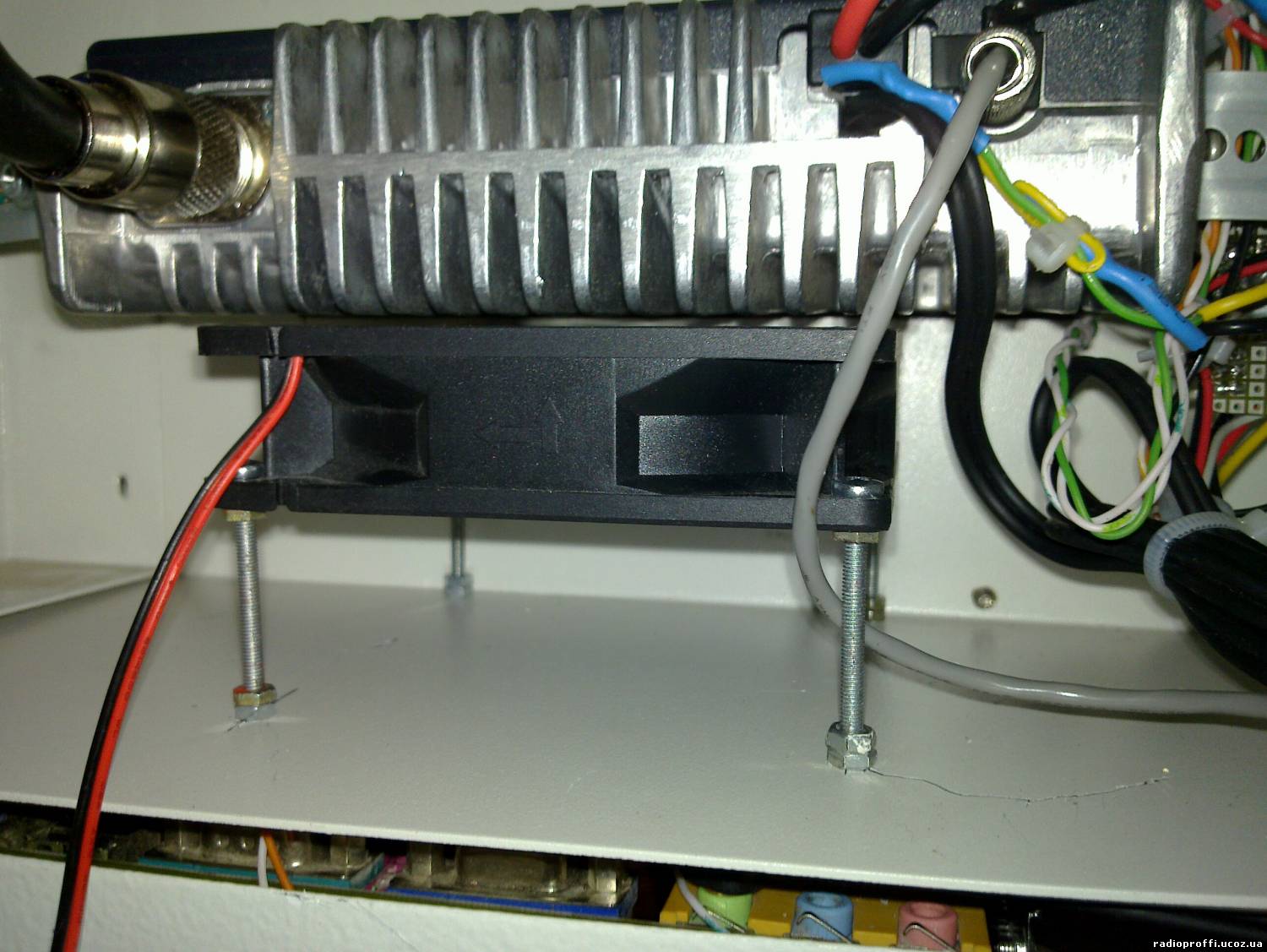

И этот пункт уже успешно выполнен
UW5EDP
Сообщение отредактировал Павел - Среда, 2012-09-26, 9:28 PM |
| |
| |
