Настройка и обрезка антенны Nagoya BA-6300
|
|
| Pulse | Дата: Пятница, 2013-11-01, 9:26 PM | Сообщение # 1 |
 Подслушивает
Группа: Проверенные
Сообщений: 25
Статус: Offline
| Прошу помощи, может кто сталкивался с настройкой этого чудного творения....
Были проведены измерения перед установкой и оказалось,что параметры очень далеки от заявленных производителем. На частоте 145.500 МГц КСВ = 5, на 433 МГц ксв- 1,7. Пришлось пересматривать все размеры и оказалось, что они (размеры) далеки от схемы обрезки, которая гуляет по инету... Конденсаторы вообще не соответствуют напряжениям (к этому уже привык), поэтому мощности больше 10 ватт подавать не желательно, всё равно сгорит конденсатор на входе.
На диапазоне от 135 до 160 МГц, ксв меньше 4 не падал...На 430 МГц более- менее нормально....
сразу напишу, что ксв метр проверенный и постоянно используется при настройках антенн.
Антенна была собрана для проверки в поле и установлена на трубе, на три метра от земли...
Может это какая другая модель, под этим названием?
73!
|
| |
| |
| radioproffi1 | Дата: Суббота, 2013-11-02, 1:39 AM | Сообщение # 2 |
 Всегда здесь
Группа: Администраторы
Сообщений: 2439
Статус: Offline
| Странно что-то у вас получаеться , у самого стоят две такие антенны одна дома , вторая на днепропетровском узле эхолинка. КСВ на 145.000 1.15 дома и 1.5 на эхолинке.
Резать там ничего не нужно, проверьте все конденсаторы на утечку и пайку элементов между собой, скорее всего дело в них.
Настройка производиться точкой подключения конденсатора к катушке и длинной первого элемента , который вставляется в нее.
Смотрел КСВ АА-520.
|
| |
| |
| Pulse | Дата: Воскресенье, 2013-11-03, 0:23 AM | Сообщение # 3 |
|
Подслушивает
Группа: Проверенные
Сообщений: 25
Статус: Offline
| Спасибо за ответ.
Это конечно хорошо, что у Вас они работают....В соседнем городе, радиолюбитель приобрёл такую же 6300 и та же ерунда, 430 в норме, а на двойке так и работает с ксв 3,5..... правда он старенький, ему крутить и что-то разбирать не очень хочется...
Когда покупаешь такие вещи надеешься на её работу, а тут приходиться тратить время и деньги на подстройку...
Так может кто подтвердит, правильность этой схемы, допустим у меня внизу, входной конденсатор на 8 пик и до 50 вольт, как он там может работать...Хотя сама катушка согласно схемы правильна. Зазоры изоляторов, там где конденсаторы завёрнуты вообще по 2 см, а на схеме по 10 мм....
Вот и прошу подсказать правильность этой обрезки, что бы пересмотреть все размеры.
Пересобрать мне не трудно, даже я бы сказал поучительно, а вот выкидывать штуку гривен жалко...
Антенну купил пол года назад, стояла в упаковке, не было возможности поставить, добрые соседи на девятом :)))
73!
|
| |
| |
| radioproffi1 | Дата: Воскресенье, 2013-11-03, 2:56 AM | Сообщение # 4 |
|
Всегда здесь
Группа: Администраторы
Сообщений: 2439
Статус: Offline
| Конденсатор нижний не менял на одной антенне , 50 Вт вдувал пол года полет нормальный. На другой заменил наслушавшись советов сразу при установке. Пробой возможен очевидно когда выпадает конденсат в районе катушки , поэтому ее и конденсатор вскрыл лаком перед установкой.
Еще раз хочу предостеречь вас от резки элементов колинеара вы его так только угробите, но не настроите.
Настраивается только так как описывал выше.
Кстати пробовал антенну на мачте 2 мерта настраивать сначала до установки на штатное место,настроил, поставил на мачту поднял и резонанс убежал на 1 МГц вверх по частоте, затем пришлось пару раз опускать и поднимать мачту, вторая антенна не потребовала вообще подстроек, сразу все попало куда надо.
Такие антенны лучше смотреть антенным анализатором, так как только ксв это не показатель , нужно мерять реактивность и волновое сопротивление, тогда все легко и просто делается.
У нас в городе 10 радиолюбителей с такими антеннами и все работает.
Например эхолинк на 145.300 имеет мощность 2Вт, его прекрасно открывают и самое главное слышат со всех прилегающих областей Запорожье ,Харьков,Полтава,Донецк.
Заберу с работы прибор и выложу тут панораму ксв на 144 этой нагои.
|
| |
| |
| Pulse | Дата: Воскресенье, 2013-11-03, 12:20 PM | Сообщение # 5 |
|
Подслушивает
Группа: Проверенные
Сообщений: 25
Статус: Offline
| Приветствую, конденсатор по входу двигал по катушке по пол витка, частота уходила на вверх (157МГц ксв-4)....на 145 - 146 ксв 7-8). Конденсатор первый (входной) заменил.
Конденсаторы остальные на утечку проверены...
Вот по этому и прошу, может есть у кого снятые размеры с рабочей антенны...Если бы размеры совпадали со схемой то и темы этой не было..
Поэтому и хочу перепроверить размеры и сопоставить, что бы разобраться что крутить, а тыкаться и менять что попало так не могу, нет у меня на это времени.
В сборке таких антенн нет ничего сложного, когда есть точные размеры, а тонкая подстройка анализатором желательна....это же ведь не безтопливник собирать, когда важен материал и его структура...
А то, что такие антенны могут быть собраны по разному, это я могу с уверенностью написать, потому как сам видел такие сборки, когда даже конденсаторы по входу отсутствовали....Хотя наклейка на антенне была BA-6300, но покупались они напрямую с китая....
Буду благодарен за любую помощь в настройке сего девайса
73!
|
| |
| |
| radioproffi1 | Дата: Воскресенье, 2013-11-03, 2:18 PM | Сообщение # 6 |
|
Всегда здесь
Группа: Администраторы
Сообщений: 2439
Статус: Offline
| Постараюсь вам помочь, сфоткаю на фоне линейки одну из антенн 6300 из той партии что у меня на крышах стоят.
Только через пару дней как появится свободное время.
|
| |
| |
| Pulse | Дата: Понедельник, 2014-03-31, 0:23 AM | Сообщение # 7 |
|
Подслушивает
Группа: Проверенные
Сообщений: 25
Статус: Offline
| Буду очень благодарен за помощь. Добавлено (30.03.2014, 22:23)
---------------------------------------------
Приветствую, тема так и заглохла, антенна так и лежит без дела, может у кого появилась возможность сфотографировать разборную с указанием размеров или может появилась другая схема обрезки подделки 6300?
Спасибо.
73!
|
| |
| |
| radioproffi1 | Дата: Понедельник, 2014-03-31, 1:20 AM | Сообщение # 8 |
|
Всегда здесь
Группа: Администраторы
Сообщений: 2439
Статус: Offline
| Буду делать ревизию на днях сфоткаю как обещал
|
| |
| |
| Pulse | Дата: Вторник, 2014-04-01, 0:24 AM | Сообщение # 9 |
|
Подслушивает
Группа: Проверенные
Сообщений: 25
Статус: Offline
| Буду очень благодарен.
73!
|
| |
| |
| radioproffi1 | Дата: Четверг, 2014-04-03, 6:58 PM | Сообщение # 10 |
|
Всегда здесь
Группа: Администраторы
Сообщений: 2439
Статус: Offline

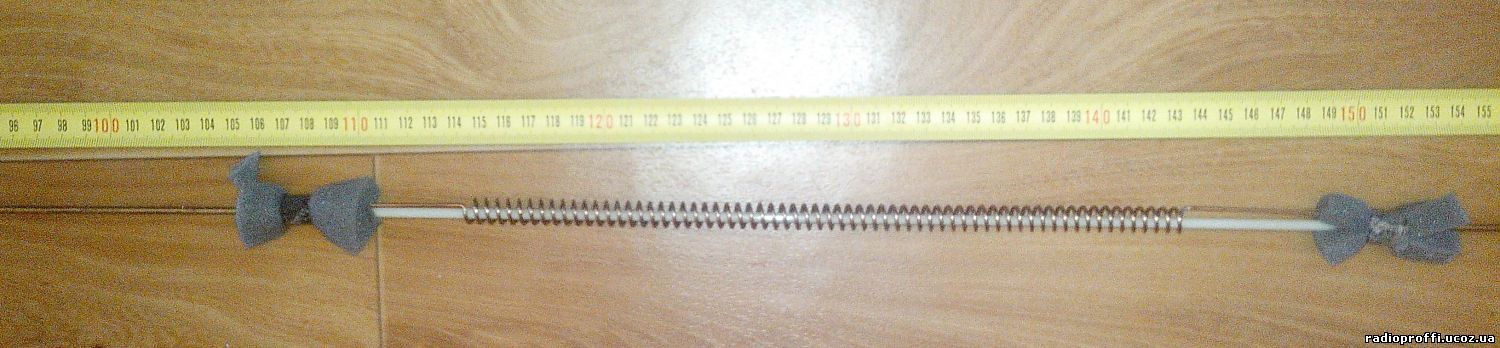

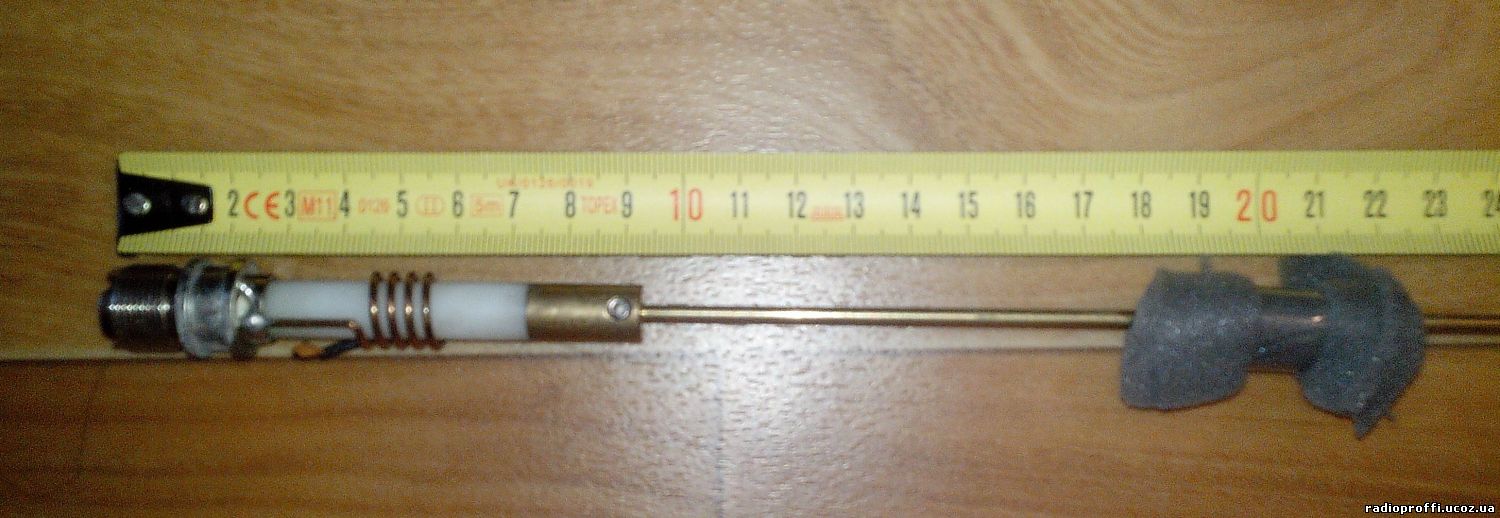

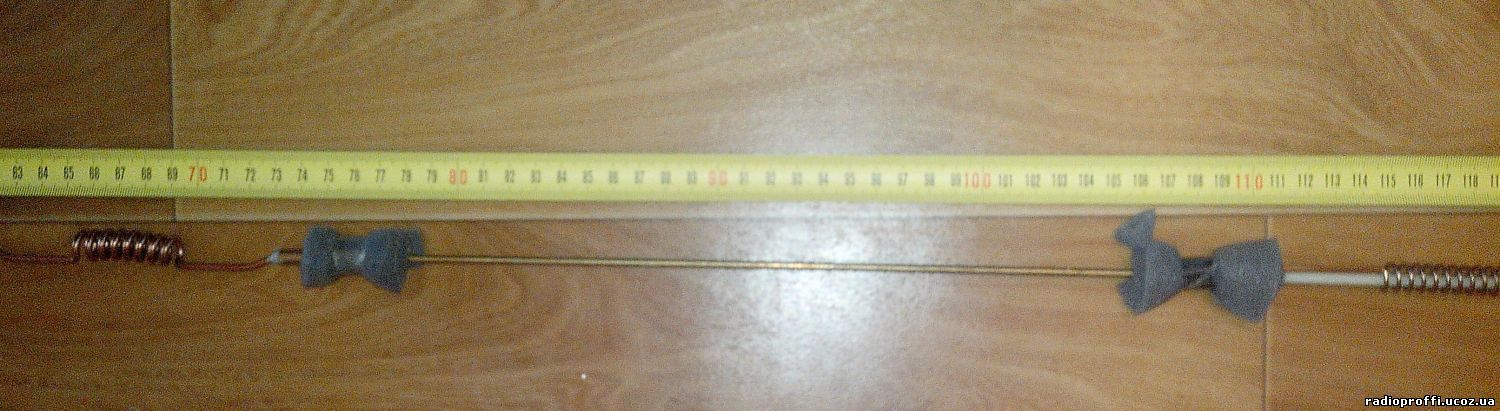

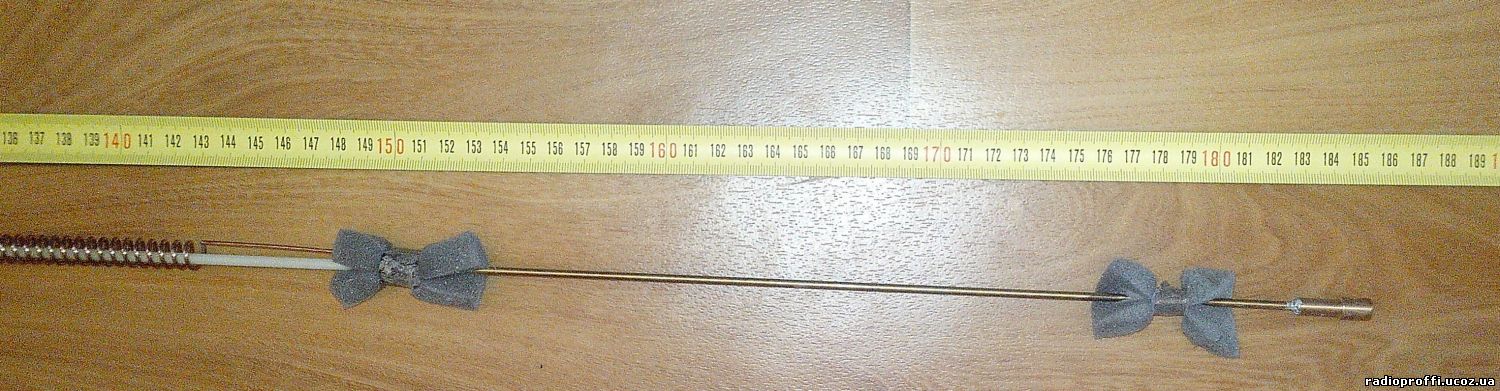

| Вот фотка нижней части
она у вас выполнена именно так?
|
| |
| |
| Pulse | Дата: Пятница, 2014-04-04, 0:10 AM | Сообщение # 11 |
|
Подслушивает
Группа: Проверенные
Сообщений: 25
Статус: Offline
| Спасибо, интересует и остальная нарезка, если конечно можно:)
73!
|
| |
| |
|

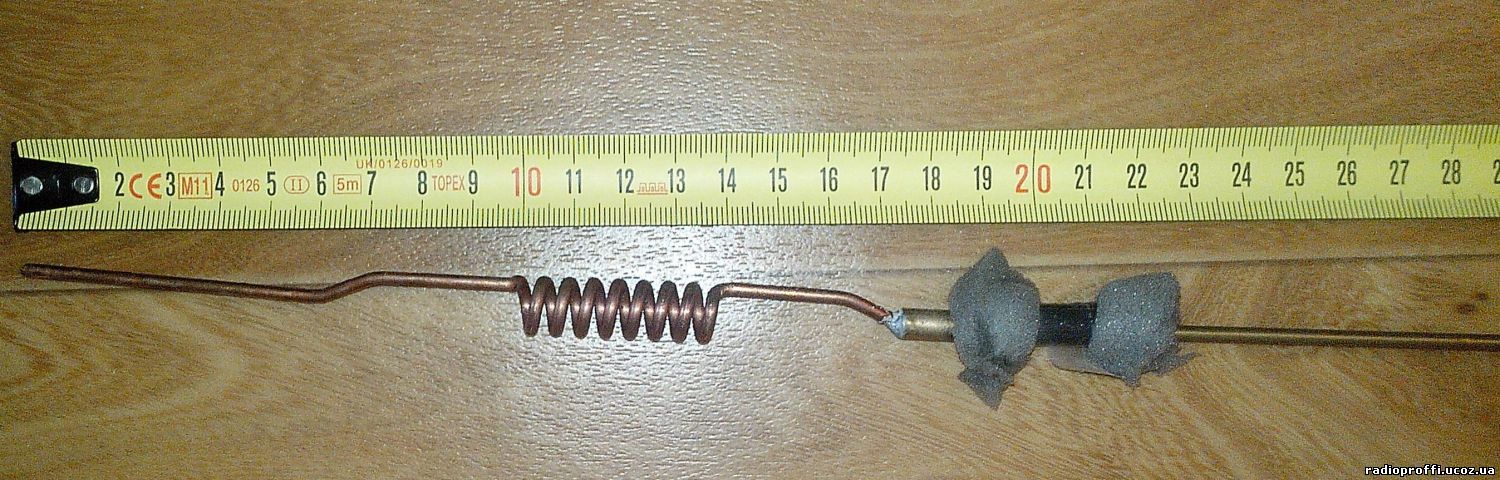

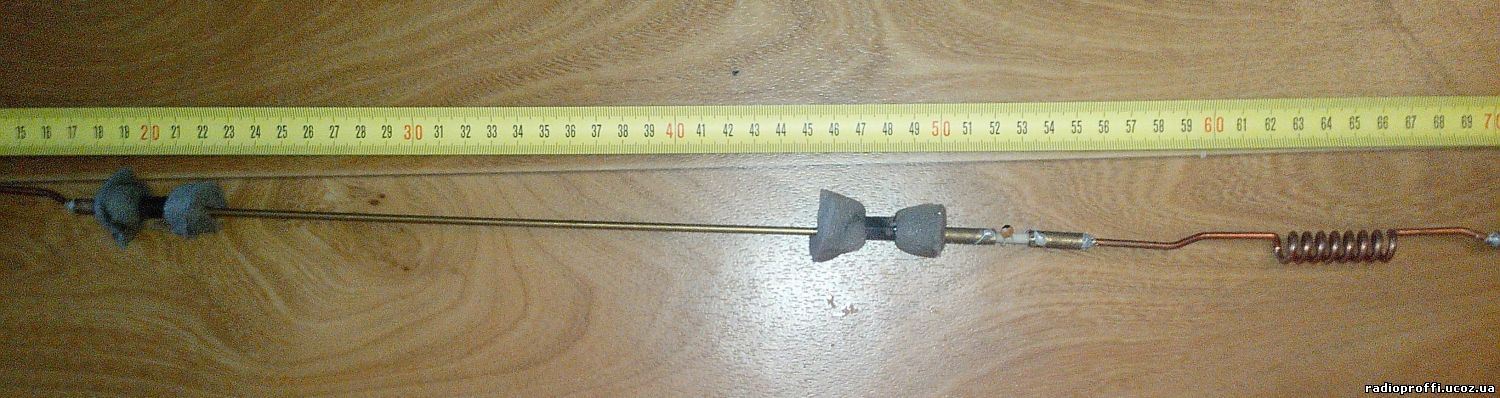

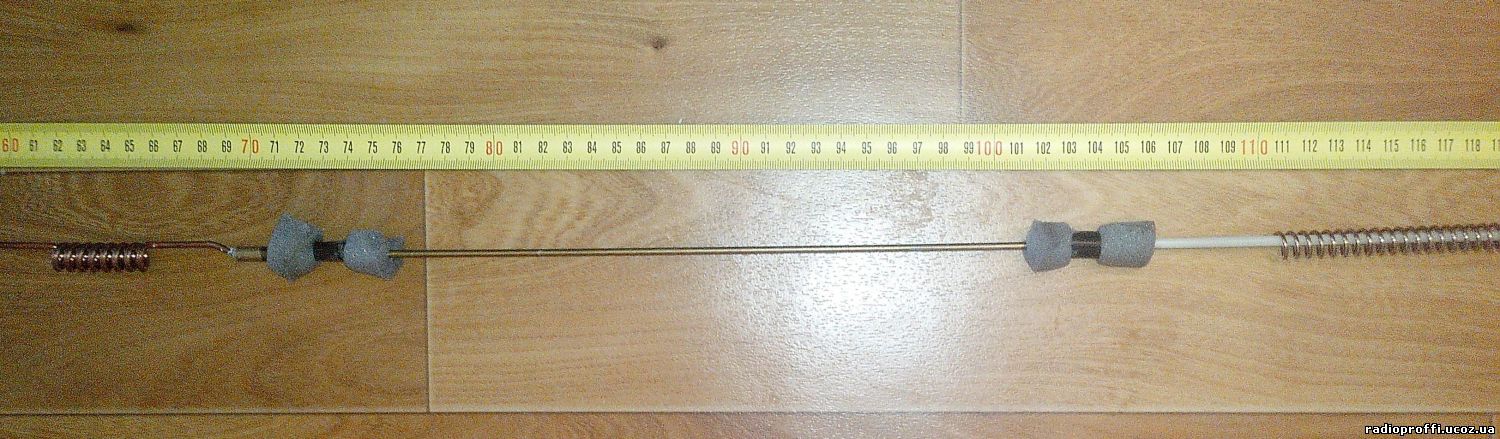

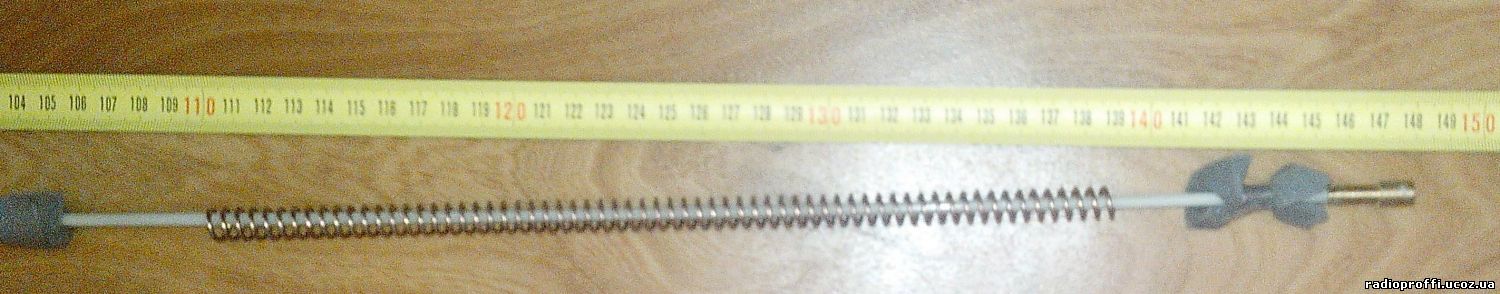

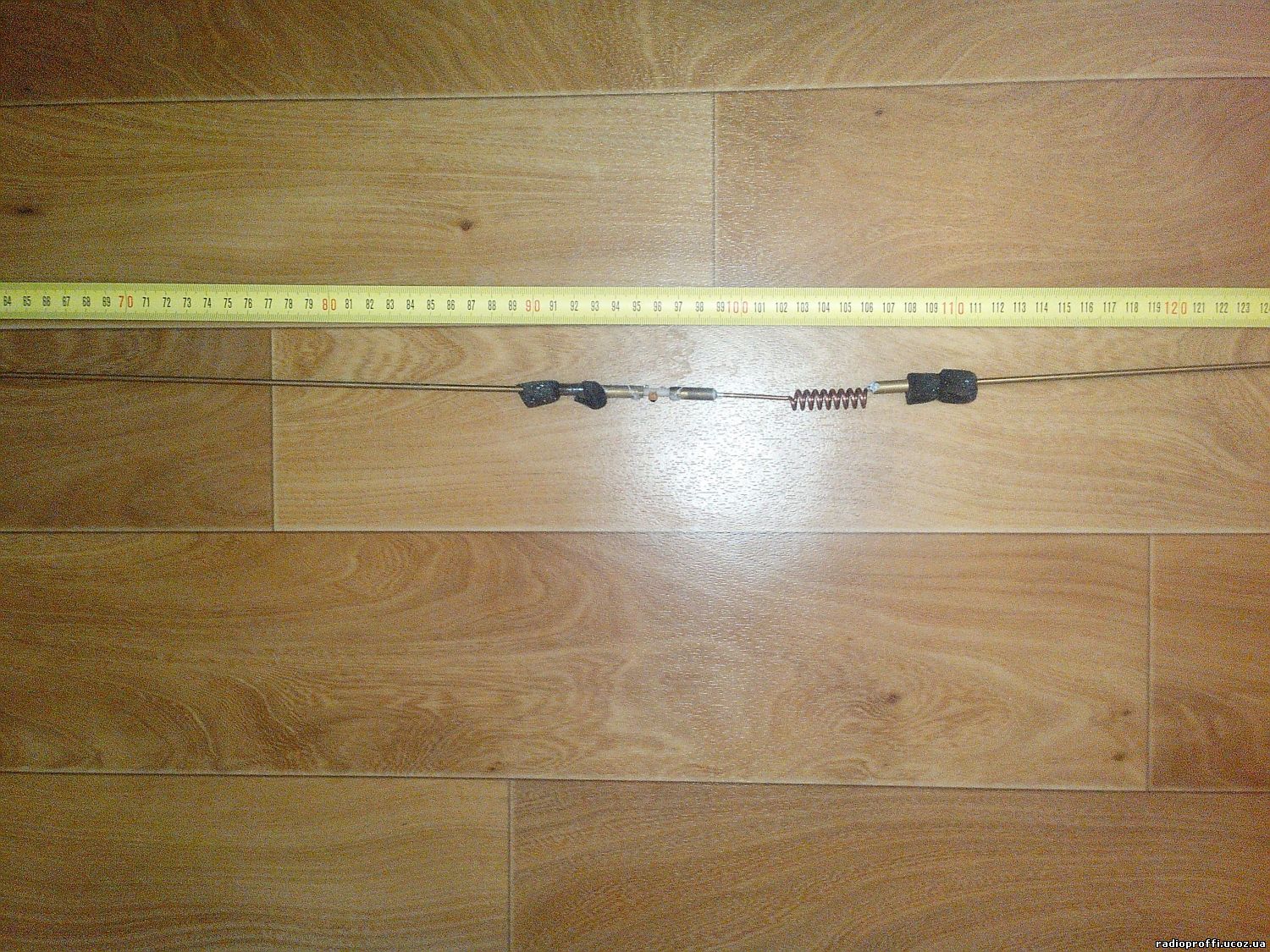

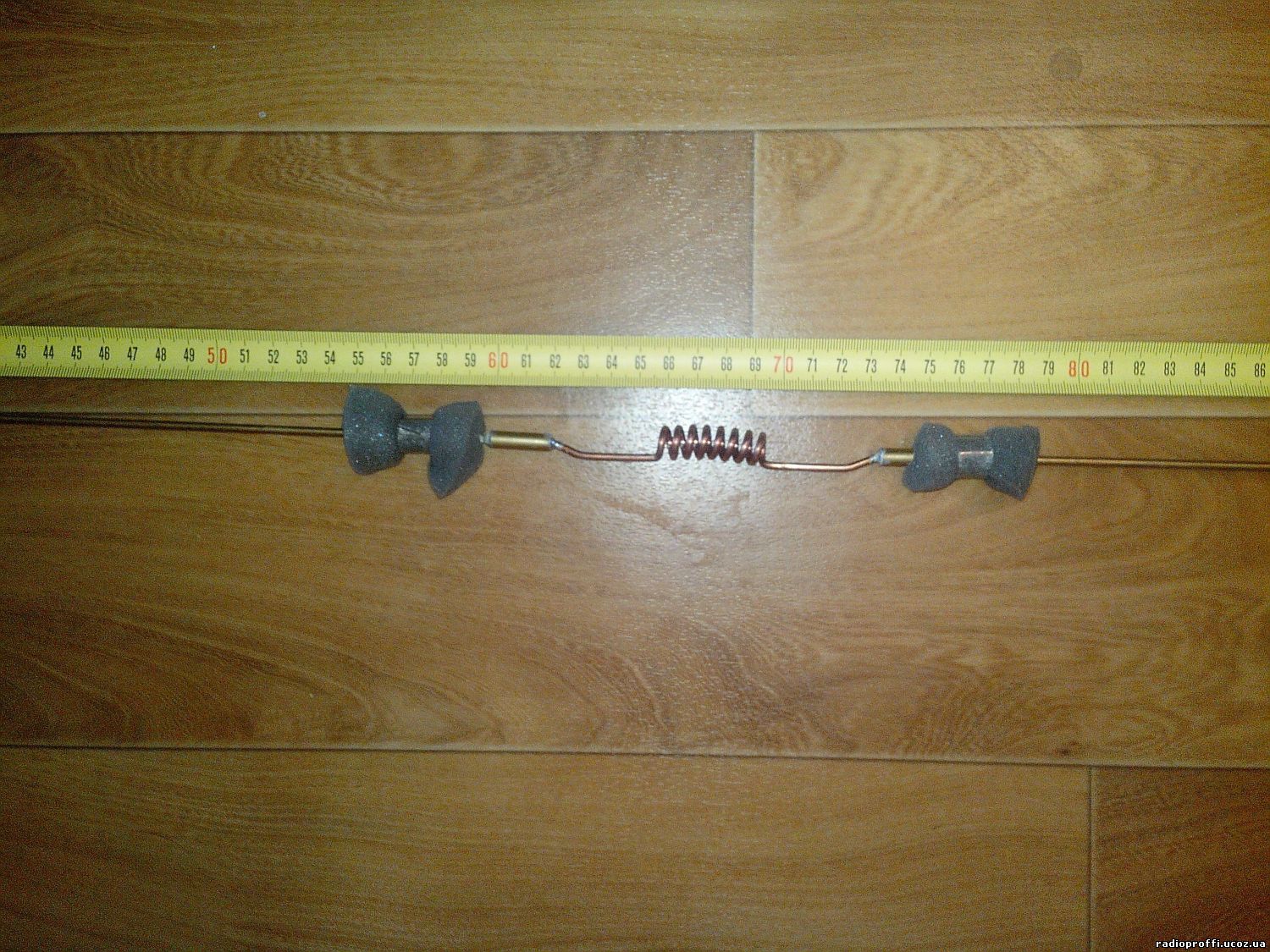

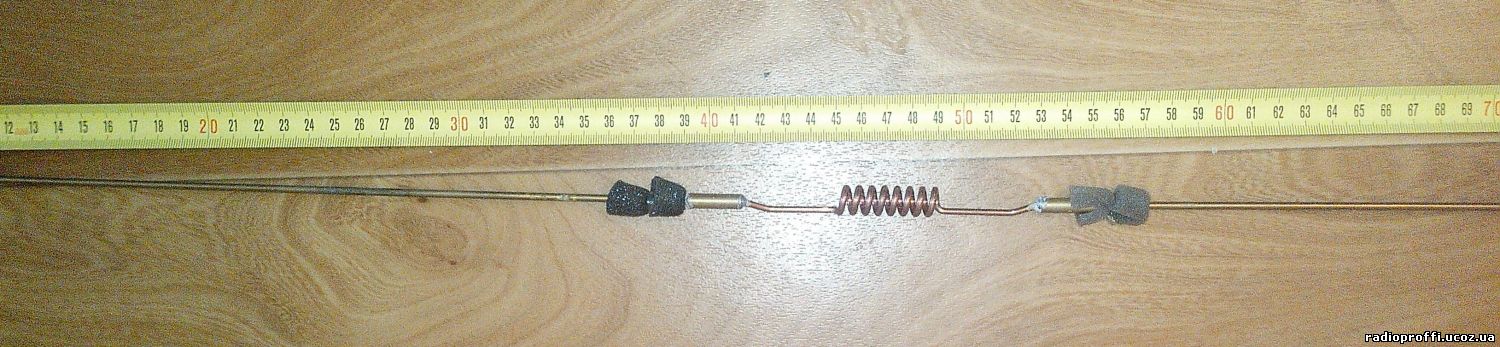

| radioproffi1 | Дата: Суббота, 2014-04-05, 4:56 PM | Сообщение # 13 |
|
Всегда здесь
Группа: Администраторы
Сообщений: 2439
Статус: Offline
|
|

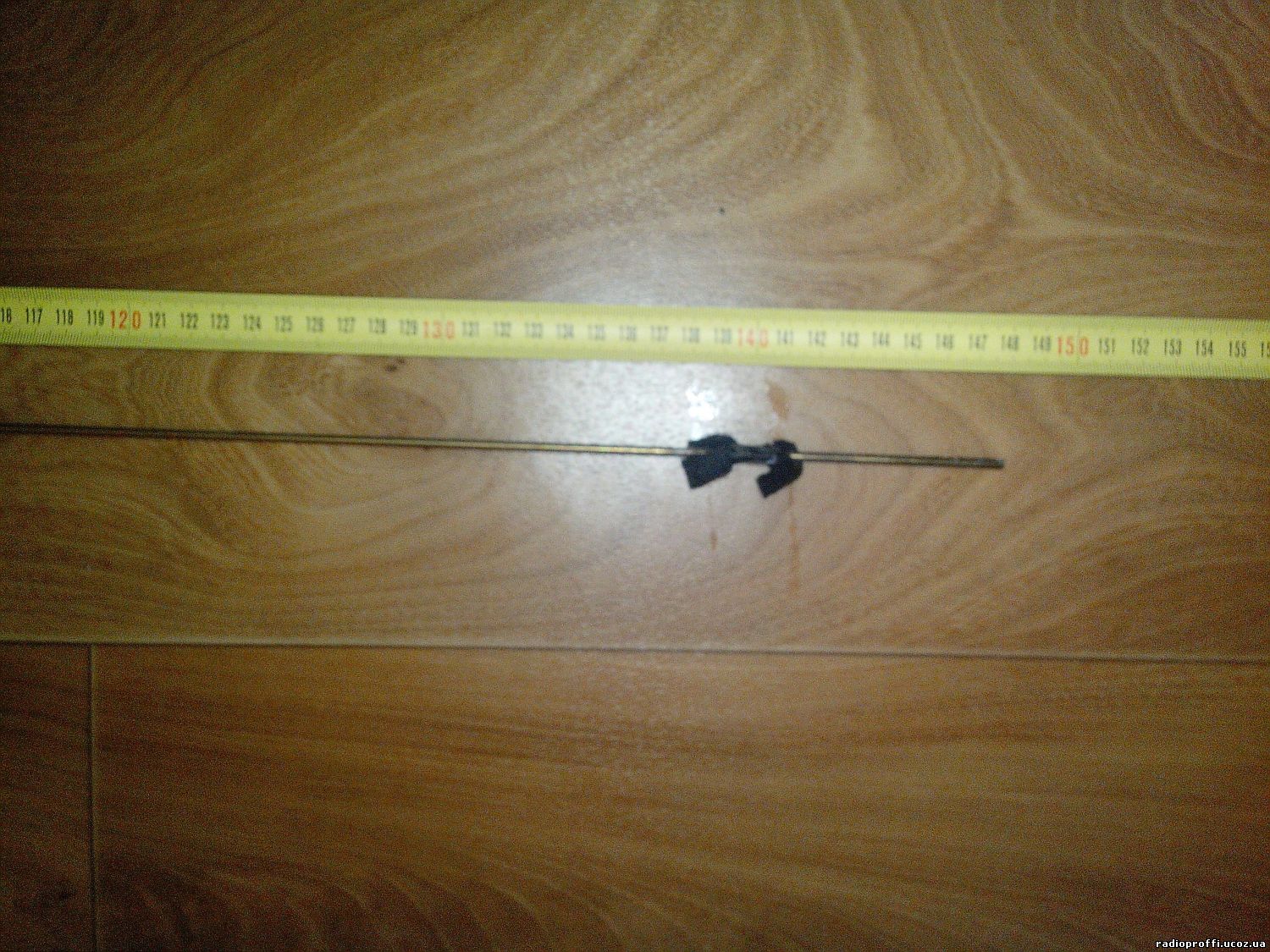

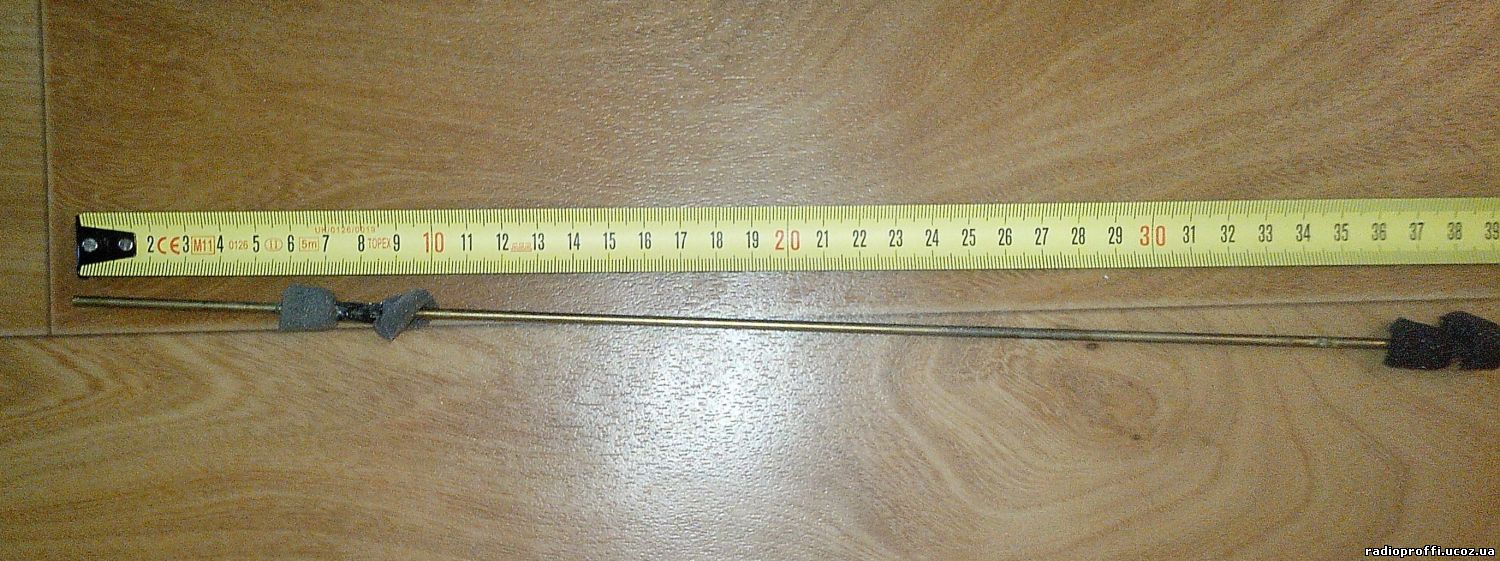

| |
| |
| radioproffi1 | Дата: Суббота, 2014-04-05, 4:57 PM | Сообщение # 14 |
|
Всегда здесь
Группа: Администраторы
Сообщений: 2439
Статус: Offline
|
|
| |
| |
| Pulse | Дата: Суббота, 2014-04-05, 10:40 PM | Сообщение # 15 |
|
Подслушивает
Группа: Проверенные
Сообщений: 25
Статус: Offline
| Огромнейшее спасибо!
73!
|
| |
| |
