Настройка автомобильной СВ-антенны
|
|
| radioproffi1 | Дата: Четверг, 2013-05-16, 9:41 PM | Сообщение # 46 |
 Всегда здесь
Группа: Администраторы
Сообщений: 2439
Статус: Offline
| вот на магните установка
http://cbradio.com.ua/showthr....-на-Деу
|
| |
| |
| AlexUKLI | Дата: Пятница, 2013-05-17, 9:48 AM | Сообщение # 47 |
|
Гость
Группа: Пользователи
Сообщений: 19
Статус: Offline
| radioproffi1 согласен, лишнего написал. Проехали. Прошу прощения
|
| |
| |
| AlexUKLI | Дата: Пятница, 2013-05-17, 10:38 AM | Сообщение # 48 |
|
Гость
Группа: Пользователи
Сообщений: 19
Статус: Offline
| Цитата (BRAMBUL) а противоположном конце кабеля "безиндукционное" сопротивление 50 ОМ  ?
|
| |
| |
| radioproffi1 | Дата: Пятница, 2013-05-17, 10:49 AM | Сообщение # 49 |
|
Всегда здесь
Группа: Администраторы
Сообщений: 2439
Статус: Offline
| Только безиндукционный , зеленый проволочный негодится , иначе намеряете опять непонятно чего
Тип МЛТ-2 подойдет , возьмете два по 100 Ом паралельно друг другу и подлючите к КСВ метру вместо антенны и кабеля , при этом КСВ дожет быть около 1. А затем померяете КСВ кабеля.
|
| |
| |
| AlexUKLI | Дата: Пятница, 2013-05-17, 12:00 PM | Сообщение # 50 |
|
Гость
Группа: Пользователи
Сообщений: 19
Статус: Offline
| Благодарю, сию бегу в гараж
Да еще один вопрос по ходу. Запутался с "нулями" и "пятерками". Официально в Украине 15 канал 27.135 или 27.130 ? Почему спрашиваю - сколько людей, сколько мнений. Вот , что написал чел с ci-bi.net : "....15 канал 27,135 МГц, кроме Беларуси, Польши, Украины и стран Прибалтики, в которых значение частоты 27,130 МГц"
В инструкции к Alan 100+ ASQ написано, что: Российская/ европейская сетки НУЛИ/ПЯТЕРКИ .
Волаю об помощи  Так , что же все таки справедливо для Украины ?
Сообщение отредактировал AlexUKLI - Пятница, 2013-05-17, 12:18 PM |
| |
| |
| G-H | Дата: Пятница, 2013-05-17, 1:04 PM | Сообщение # 51 |
 Частый гость
Группа: Проверенные
Сообщений: 532
Статус: Offline
| Украина работает в основном в "нулях".
Но если собираетесь общаться с дальнобойщиками, то учтите, что многие из них (в особенности из РФ), работают в "пятерках".
Поэтому желательно иметь возможность оперативно переключать станцию из "0" в "5" и наоборот.
Да, и учтите, что "дальнобои" используют АМ модуляцию.
73!
Сообщение отредактировал G-H - Пятница, 2013-05-17, 1:05 PM |
| |
| |
| AlexUKLI | Дата: Пятница, 2013-05-17, 3:07 PM | Сообщение # 52 |
|
Гость
Группа: Пользователи
Сообщений: 19
Статус: Offline
| Сию проверял еще раз КСВ. Внешние условия при котором производил замеры - сквер.
Режим PL (нули) АМ и FM:
1 канал - КСВ 1.7; 15 - 1.6; 40 - 1.6
Выходная моща - 4 Вт.
Режим UE (пятерки) АМ | FM
1 канал - КСВ 1.2 | 1.5;
15 - 1.1 | 1.5;
40 - 1.1 | 1.6;
Выходная моща 2.2 | 4
Станция: ALAN 100 plus
Антенна: Yosan Turbo
Коллеги, как объяснить режим UE модуляции AM и FM (цифры) ? И в какой сетке находится резонанс антенны. В "нулях или "пятерках" ?
|
| |
| |
| radioproffi1 | Дата: Пятница, 2013-05-17, 3:15 PM | Сообщение # 53 |
|
Всегда здесь
Группа: Администраторы
Сообщений: 2439
Статус: Offline
| КСВ в обеих видах модуляции должен быть одинаковым , что то не правильно вы пользуетесь свим КВС метром .
Можно ссылку на него или фото ?
Нагрузите на резистор вместо антенны ксв -метр и посмотрите, что он показывает , должна быть 1 в любой модуляции и сетке.
|
| |
| |
| AlexUKLI | Дата: Пятница, 2013-05-17, 3:24 PM | Сообщение # 54 |
|
Гость
Группа: Пользователи
Сообщений: 19
Статус: Offline

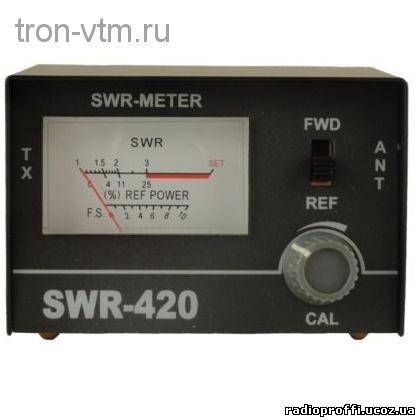

|  Только он еще вых.мощность измеряет
Добавлено (17.05.2013, 13:21)
---------------------------------------------
Цитата (radioproffi1) Нагрузите на резистор вместо антенны ксв -метр
Добавлено (17.05.2013, 13:24)
---------------------------------------------
Делал все по инструкции http://www.pilot-cb.spb.ru/SWR430.html
Сообщение отредактировал AlexUKLI - Пятница, 2013-05-17, 3:26 PM |
| |
| |
| radioproffi1 | Дата: Пятница, 2013-05-17, 4:09 PM | Сообщение # 55 |
|
Всегда здесь
Группа: Администраторы
Сообщений: 2439
Статус: Offline

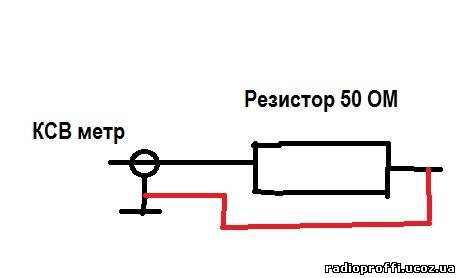

| Резистор подключаете прямо на гнездо ксв метра - один конец на корпус , второй на центальный контакт.
Мощность прибор покажет правильно только нагруженный на этот резистор , на антенне мощность не измеряют так как будет полный бред.
После переключения модуляции и каналов прибор нужно калибровать каждый раз иначе будут неверные измерения.
Погрешность данного прибора около 30%.
Подключите резистор и проверте исправность прибора.
При перемене гнезд антенна - трансивер показания КСВ должны быть одинаковые, иначе прибор врет безбожно, так как он симетричный.
Еще на приборе должен быть переключатель ксв \ мощность , на картинке его нет , как он может измерять ее не понял ,но без этого переключателя возможно измерение только КСВ.
|
| |
| |
| AlexUKLI | Дата: Пятница, 2013-05-17, 5:06 PM | Сообщение # 56 |
|
Гость
Группа: Пользователи
Сообщений: 19
Статус: Offline
| Цитата (radioproffi1) Еще на приборе должен быть переключатель ксв \ мощность , на картинке его нет , как он может измерять ее не понял
Сейчас иду сжигать радиостанцию и КСВ метр вместе с резисторами. Приду - отпишусьДобавлено (17.05.2013, 15:06)
---------------------------------------------
Цитата (radioproffi1) При перемене гнезд антенна - трансивер показания КСВ должны быть одинаковые
Сообщение отредактировал AlexUKLI - Пятница, 2013-05-17, 5:04 PM |
| |
| |
| G-H | Дата: Пятница, 2013-05-17, 5:24 PM | Сообщение # 57 |
|
Частый гость
Группа: Проверенные
Сообщений: 532
Статус: Offline
| Послушайте, AlexUKLI!
Вы в каком городе живете?
Может Вам проще будет подъехать к кому-то, у кого есть не только КСВ-метр, но и антенный анализатор? Тогда Вы на графике сами увидите, на какой частоте у Вашей антенны резонанс.
73!
Сообщение отредактировал G-H - Пятница, 2013-05-17, 5:53 PM |
| |
| |
| AlexUKLI | Дата: Пятница, 2013-05-17, 6:59 PM | Сообщение # 58 |
|
Гость
Группа: Пользователи
Сообщений: 19
Статус: Offline
| Цитата (G-H) Вы в каком городе живете?
Нет, надо своим умом допереть, тогда на всю жизнь запомню. А так....
Завтра возьму лист бумаги, буду сам график чертить. Где-то на форуме методику прочитал. Надо найти.

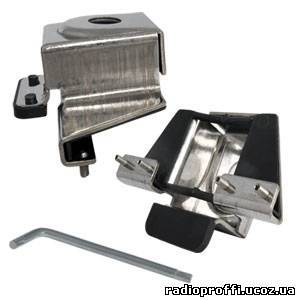

P.S. Вот этим долбанным крепежем погнул крышку багажника. Крепежные винты "въелись" в метал по "самые некуда" четыре горбыля вылезли снаружи крышки.
Сообщение отредактировал AlexUKLI - Пятница, 2013-05-17, 7:08 PM |
| |
| |
| BRAMBUL | Дата: Пятница, 2013-05-17, 8:55 PM | Сообщение # 59 |
|
Професионал
Группа: Проверенные
Сообщений: 417
Статус: Offline
| Цитата (G-H) Тогда Вы на графике сами увидите, на какой частоте у Вашей антенны резонанс.
Возможно я ошибаюсь, но по вышеизложенному там кабель РЖ-58 с волновым сопротивлением около 60-65 Ом(или где то придавлен ), а из такого кабеля как раз, в самый раз изготавливать 1/4 трансформаторы 50/75 Ом.
AlexUKLI , а Вы можете сказать длину кабеля(но только в том случае если кабель действительно правильный)?
Добавлено (17.05.2013, 18:55)
---------------------------------------------
Если у Вас кабель типа 50 ом, то в данном случае, я бы всё таки начал мерять его КСВ с резистором 50 ОМ и резать начиная с длины 4 метра.
Пы.Сы, а если он у Вас короче 3метров, то не исключено что это 1/4трансформатор и КСВ ниже 1,5 не будет
А начинать необходимо с калибровки КСВ метра.
ut7e.com
Сообщение отредактировал BRAMBUL - Пятница, 2013-05-17, 9:02 PM |
| |
| |
| AlexUKLI | Дата: Пятница, 2013-05-17, 9:37 PM | Сообщение # 60 |
|
Гость
Группа: Пользователи
Сообщений: 19
Статус: Offline
| Цитата (BRAMBUL) AlexUKLI , а Вы можете сказать длину кабеля |
| |
| |
