Антенна на си-би
|
|
| phz | Дата: Воскресенье, 2013-02-24, 4:32 PM | Сообщение # 1 |
 Опытный
Группа: Друзья
Сообщений: 47
Статус: Offline
| Всем привет. В проекте штыревая антенна ¼. Возник вопрос, сколько делать противовесов. В одних источниках три, в других четыре. Вот тут в калькуляторе 4 http://www.qsl.net/4/4z5ny/31.htm В итоге запутался и не знаю как сделать правильно. Посоветуйте точную длину полотна и противовесов.
Противовесы буду делать проводом. Трубка для антенны куплена, 12 мм. Осталось с расчетами определиться. И уточнить частоту 20 канала, отдал частотомер пока... не могу помереть. По таблице http://russia-cb.narod.ru/setka.htm я так понял 27,650. Правильно?
всё будет хорошо!
|
| |
| |
| jetton | Дата: Воскресенье, 2013-02-24, 6:26 PM | Сообщение # 2 |
 Специалист
Группа: Друзья
Сообщений: 175
Статус: Offline
| на счет противовесов )) из расчетов входное сопротивления антенны 1/4 в свободном пространстве при четырех горизонтально расположенных противовесах составляет около 35ом для улучшения согласования количество противовесов уменьшают до трех и располагают их под углов 135 градусов по отношению к вертикальному штырю!!! таким образом будет около 50 ом !!! 20 канал сиби у нас ) 27200 мгц !!! Добавлено (24.02.2013, 16:26)
---------------------------------------------
и кстати в калькуляторе все же просто ) ввел 27200 к примеру и все там уже подсчитала длина вертикала 257 см и длина каждого противовеса 270 см !!!
UW5EKX...315LR106
Сообщение отредактировал jetton - Воскресенье, 2013-02-24, 6:22 PM |
| |
| |
| phz | Дата: Четверг, 2013-02-28, 10:47 AM | Сообщение # 3 |
|
Опытный
Группа: Друзья
Сообщений: 47
Статус: Offline
| Спасибо за помощь, дело проясняется.
Добавлено (28.02.2013, 08:47)
---------------------------------------------
Антенна готова  и установлена. Жалко фотика не было, как буду опять на крыше сфоткаю. Ставил в 5 утра, перед работой и чтобы меньше видели соседи) Надеюсь ветра и добрые люди не уберут её. По деньгам обошлась до 200 грн.
Не думал что на сиби так активно  Довольна таки не скучно в эфире, и музыку крутят и поют от души и много интересного рассказывают.
всё будет хорошо!
Сообщение отредактировал phz - Четверг, 2013-02-28, 10:47 AM |
| |
| |
| sdimon220 | Дата: Четверг, 2013-02-28, 12:22 PM | Сообщение # 4 |
 Специалист
Группа: Проверенные
Сообщений: 173
Статус: Offline
| да, было дело, кто то музло в 20-м канале крутил сегодня рано утром )))
UR7HBM, 220
|
| |
| |
| phz | Дата: Четверг, 2013-02-28, 12:24 PM | Сообщение # 5 |
|
Опытный
Группа: Друзья
Сообщений: 47
Статус: Offline
| ага)) и в 21 канале тоже играл музон, мужик потом сказал что утро хорошее и музыкой его еще и улучшал)
всё будет хорошо!
|
| |
| |
| Павел | Дата: Четверг, 2013-02-28, 5:54 PM | Сообщение # 6 |
 Частый гость
Группа: Друзья
Сообщений: 638
Статус: Offline
| Цитата Антенна готова и установлена. Жалко фотика не было, как буду опять на крыше сфоткаю.
Будет очень любопытно! потому как у всех зачастую все покупное на СиБи
UW5EDP
|
| |
| |
| jetton | Дата: Пятница, 2013-03-01, 0:12 AM | Сообщение # 7 |
|
Специалист
Группа: Друзья
Сообщений: 175
Статус: Offline
| Цитата (phz) Не думал что на сиби так активно Довольна таки не скучно в эфире, и музыку крутят и поют от души и много интересного рассказывают.
UW5EKX...315LR106
|
| |
| |
| phz | Дата: Пятница, 2013-03-01, 9:06 AM | Сообщение # 8 |
|
Опытный
Группа: Друзья
Сообщений: 47
Статус: Offline
| Цитата (jetton) на си-би ) гиперактивность !!! очень рад что все получилось с антенной )
спасибо за помощь!
всё будет хорошо!
|
| |
| |
| Павел | Дата: Воскресенье, 2013-06-02, 5:00 PM | Сообщение # 9 |
|
Частый гость
Группа: Друзья
Сообщений: 638
Статус: Offline
| phz, как твоя антенна поживает? тоже думаю себе поставить, фотки не сделал с места установки?
UW5EDP
|
| |
| |
| Vlad777 | Дата: Среда, 2013-06-05, 1:43 PM | Сообщение # 10 |
|
Опытный
Группа: Проверенные
Сообщений: 41
Статус: Offline
| День добрый!
Вот, установил свою СиБишку дома.

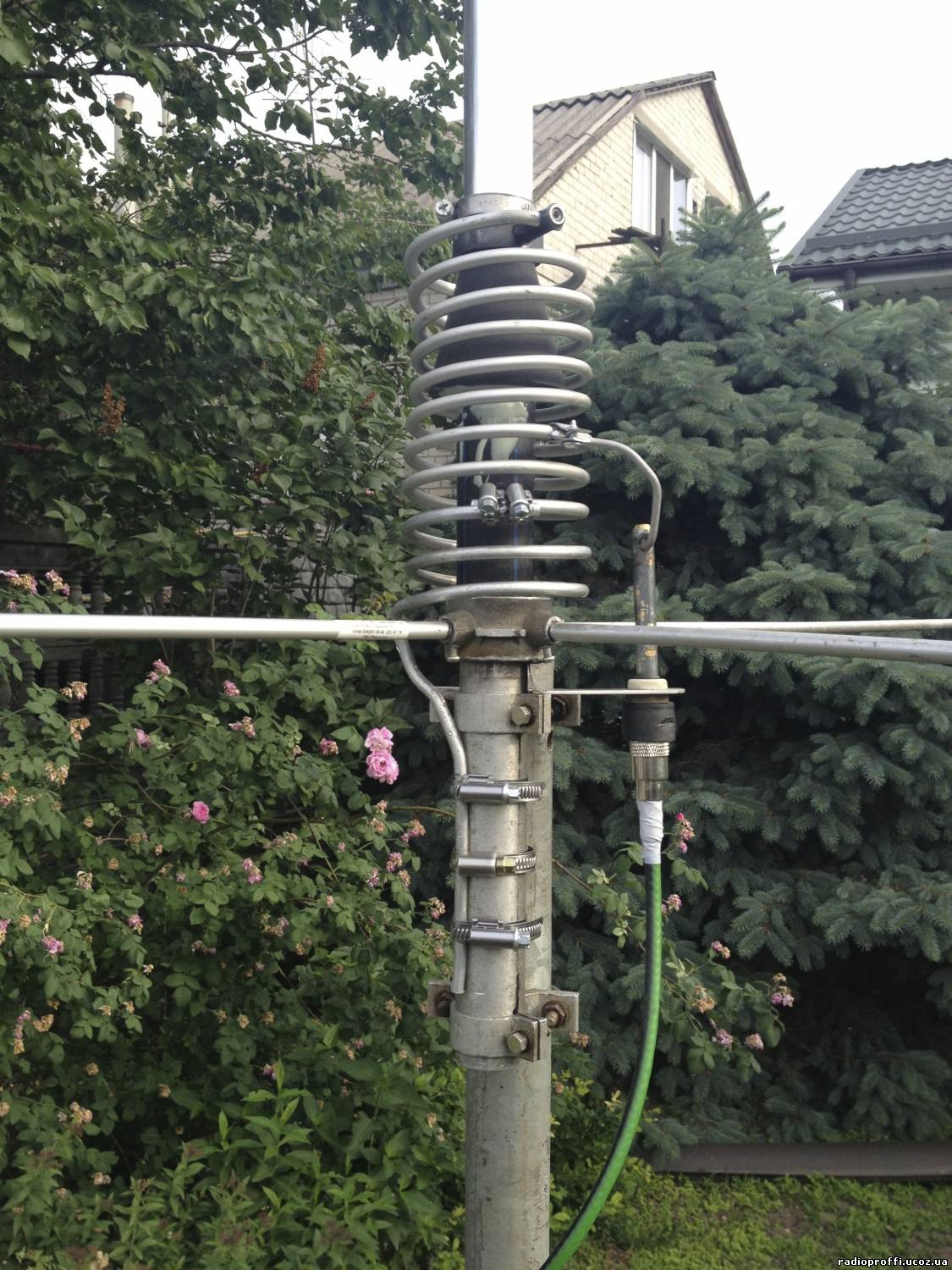

1-е фото трансформатора (антенна практически на земле)

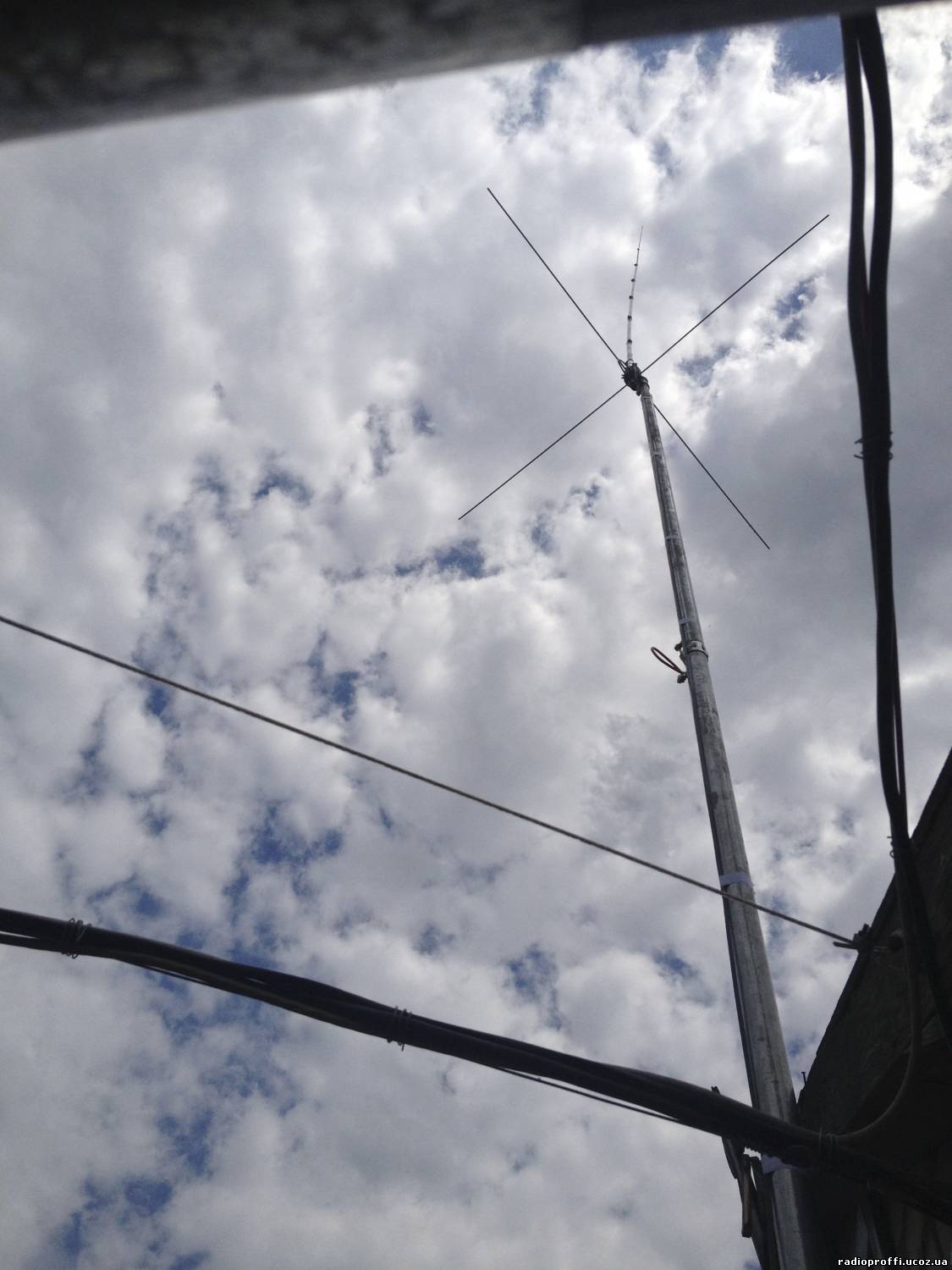

2-е фото на месте, над сараем.
UW5EGR
|
| |
| |
| Serega | Дата: Среда, 2013-06-05, 9:02 PM | Сообщение # 11 |
 Подслушивает
Группа: Проверенные
Сообщений: 31
Статус: Offline
| А что это захамуты ниже хамута центральной жилы кабеля?Для ясности растолкуйте.А всё остольное понятно и красиво.
Сообщение отредактировал Serega - Среда, 2013-06-05, 9:02 PM |
| |
| |
| jetton | Дата: Среда, 2013-06-05, 10:12 PM | Сообщение # 12 |
|
Специалист
Группа: Друзья
Сообщений: 175
Статус: Offline
| Цитата (Vlad777) Вот, установил свою СиБишку дома.
UW5EKX...315LR106
|
| |
| |
| Vlad777 | Дата: Четверг, 2013-06-06, 4:44 PM | Сообщение # 13 |
|
Опытный
Группа: Проверенные
Сообщений: 41
Статус: Offline
| Добрый день!
Спасибо за положительные отзывы!
Насчет хомутов:
катушка на фото от хомутов и ниже - это то, что мне досталось в наборе-конструкторе "типа Sirio Tornado 27".
Если посмотреть в инете, то штатная катушка витков 6-7.
Купив 2-х метровый алюминиевый прут в эпицентре намотал новую катушку - она вверху.
Антенна по конструкции - не короткозамкнутая, а это страшно!.
Вот срастил хомутами 2 катушки - новую и "старую неправильную", ну и заземлил теперь уже нижний вывод катушки.
П.С. похоже моя антенна - собрана из трех разных. Длина была около 5 м. при положенных 7.2. Пришлось нарастить ее алюминиевой трубкой Д 8мм. длиной 2 м.
КСВ "на земле" (там где фото катушки) 1.05 (стрелка КСВ-метра даже не шевелится)
Поднял на крышу - КСВ - 2.8!!!!
Пришлось наверху в "приспущенном состоянии" двигать бегунок. Без заземления (как оказалось мы сначала забыли его подключить) добился 1.05.
Когда подключили заземление - меньше 1.2 не получилось.
Но сил уже больше не было.
Вот пока 1.2

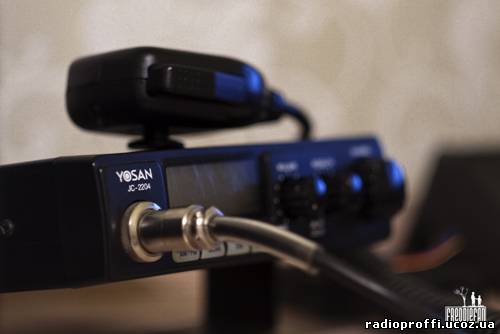

Станция Yosan 2204 (старая, корейская) переключатель 0-5 добавлен.
Вот такие дела!!!
П.П.С. А какая схемка?
UW5EGR
Сообщение отредактировал Vlad777 - Четверг, 2013-06-06, 4:47 PM |
| |
| |
| jetton | Дата: Пятница, 2013-06-07, 8:51 PM | Сообщение # 14 |
|
Специалист
Группа: Друзья
Сообщений: 175
Статус: Offline
| Цитата (Vlad777) Антенна по конструкции - не короткозамкнутая, а это страшно!. Вот срастил хомутами 2 катушки - новую и "старую неправильную", ну и заземлил теперь уже нижний вывод катушки. Цитата (Vlad777) Станция Yosan 2204 (старая, корейская) переключатель 0-5 добавлен.
UW5EKX...315LR106
|
| |
| |
| UR5HM | Дата: Суббота, 2013-09-07, 8:55 PM | Сообщение # 15 |
|
Подслушивает
Группа: Проверенные
Сообщений: 28
Статус: Offline
| Ну так добав нули. Мелкие доработки и будет у тибя Русская сетка. Ставиш диодик на процесор между ножками 26 и 32 и кнопочку фиксированную и будет у тибя (ноли) и (пятёрки).
|
| |
| |
