Трансиверы серии SW20**
|
|
| NARAJANA | Дата: Суббота, 2016-01-23, 11:52 PM | Сообщение # 46 |
 Професионал
Группа: Проверенные
Сообщений: 343
Статус: Offline
| В разъем "Тангента" подключается любая тангента с электретным микрофоном и кнопкой PTT. Главное, правильно развести три провода, MIC, PTT, GND.
В старых трансиверах был разъем RJ-14, как в телефонных аппаратах, в новых трехконтактный джек 3мм.
В разъем "Микрофон" можно подключать и электретный, и динамический микрофон.
С этим трансивером прекрасно работает дешевая компьютерная гарнитура SWEN AP-670MV.
UW5EJJ/315LR118
Сообщение отредактировал NARAJANA - Суббота, 2016-01-23, 11:57 PM |
| |
| |
| Piter2006 | Дата: Воскресенье, 2016-01-24, 10:49 AM | Сообщение # 47 |
|
Гость
Группа: Пользователи
Сообщений: 12
Статус: Offline
| У меня уже новый с джеком 3мм.
|
| |
| |
| NARAJANA | Дата: Воскресенье, 2016-01-24, 1:29 PM | Сообщение # 48 |
|
Професионал
Группа: Проверенные
Сообщений: 343
Статус: Offline
| Ну тогда еще проще, трехконтактный джек 3мм, на кончике микрофон, средняя часть РТТ, возле корпуса земля.
UW5EJJ/315LR118
|
| |
| |
| Piter2006 | Дата: Воскресенье, 2016-01-24, 2:28 PM | Сообщение # 49 |
|
Гость
Группа: Пользователи
Сообщений: 12
Статус: Offline

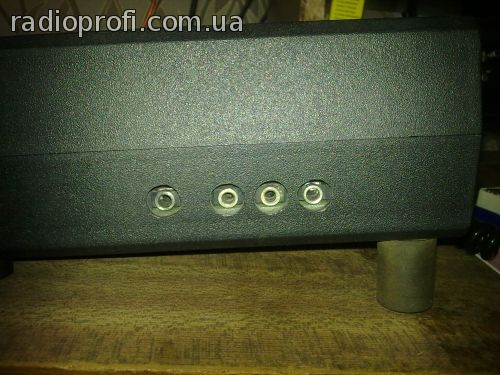

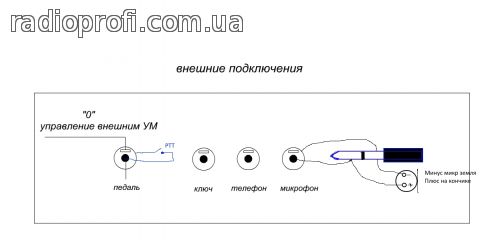

| Нашол еще одну схемку она помойму ближе к моему трансиверу так как 4 розъема а не 5 и нарисовал как вариант схему подключения
|
| |
| |
| Piter2006 | Дата: Воскресенье, 2016-01-24, 2:29 PM | Сообщение # 50 |
|
Гость
Группа: Пользователи
Сообщений: 12
Статус: Offline

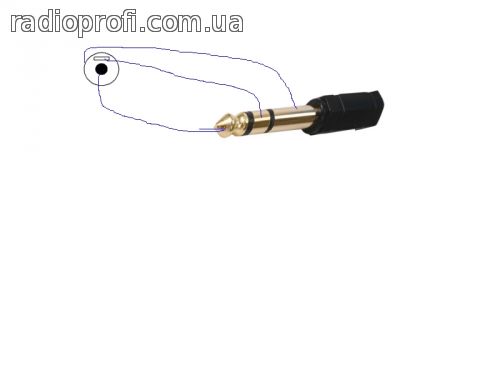

| Я так понял схематическое отображение разъемов такое:
|
| |
| |
| NARAJANA | Дата: Воскресенье, 2016-01-24, 5:03 PM | Сообщение # 51 |
|
Професионал
Группа: Проверенные
Сообщений: 343
Статус: Offline
| Совершенно верно, цоколевка на последнем рисунке именно такая.
UW5EJJ/315LR118
|
| |
| |
| Piter2006 | Дата: Воскресенье, 2016-01-24, 5:07 PM | Сообщение # 52 |
|
Гость
Группа: Пользователи
Сообщений: 12
Статус: Offline
| Уважаемый NARAJANA а за предыдущий рисунок что скажите ? Жизнеспособная схема
|
| |
| |
| NARAJANA | Дата: Воскресенье, 2016-01-24, 6:07 PM | Сообщение # 53 |
|
Професионал
Группа: Проверенные
Сообщений: 343
Статус: Offline
| В предыдущем рисунке я ничего не понял. Использовать еще и гнездо педали нет необходимости, на гнезде Микрофон присутствует контакт РТТ. Схема тангенты примитивна, кнопка и электретный микрофон. Обязательно микрофон шунтировать конденсатором 1n-2n для блокировки по ВЧ. Обычно этот конденсатор в SMD исполнении уже припаян на контакты микрофона, но надо проверить. Любую тангенту можно переделать и будет работать она с SW.
UW5EJJ/315LR118
Сообщение отредактировал NARAJANA - Воскресенье, 2016-01-24, 7:36 PM |
| |
| |
| Piter2006 | Дата: Воскресенье, 2016-01-24, 7:34 PM | Сообщение # 54 |
|
Гость
Группа: Пользователи
Сообщений: 12
Статус: Offline
| Ок благодарю
|
| |
| |
| BRAMBUL | Дата: Среда, 2016-05-11, 7:18 PM | Сообщение # 55 |
|
Професионал
Группа: Проверенные
Сообщений: 417
Статус: Offline
| NARAJANA, а как настраивали SW-ку на передачу, в какой последовательности и как обстояло дело с программированием?
а то у меня руки зачесались по поводу варианта SWmini, разница в цене между КИТом и собранным как раз поездка на неделю в Карпаты :p
Пы.Сы. до конца месяца должна появиться версия с синтезатором на Si5351, а это потребление на приём около 200-250 мА, что намного веселее чем 350-380мА
ut7e.com
Сообщение отредактировал BRAMBUL - Среда, 2016-05-11, 9:30 PM |
| |
| |
| NARAJANA | Дата: Суббота, 2016-05-14, 11:28 AM | Сообщение # 56 |
|
Професионал
Группа: Проверенные
Сообщений: 343
Статус: Offline
| Извиняюсь, что сразу не ответил. КВ часть в этом трансивере если все элементы исправны и соответствуют номиналам, работает сразу, я ничего не настраивал особо, подстроечником уровень микрофона на слух настроил и все. Вот с УКВ частью пришлось повозится, но SWmini это не касается.
Синтезатор прошивал программатором USBasp, через программу Ardude. Все достаточно просто, если не спешить. Смело покупайте конструктор, собирать его легко и приятно. Саша Шатун всегда проконсультирует на форуме, или по телефону, если вдруг понадобится.
UW5EJJ/315LR118
Сообщение отредактировал NARAJANA - Суббота, 2016-05-14, 11:30 AM |
| |
| |
