Трансиверы серии SW20**
|
|
| Greyman | Дата: Пятница, 2015-09-25, 9:24 PM | Сообщение # 1 |
 Завсегдатай
Группа: Проверенные
Сообщений: 1147
Статус: Offline
| В связи с возросшим интересом к трансиверам серии SW2013-SW215 попробую систематизировать информацию по ним.
Начну с SW2011-RDX.

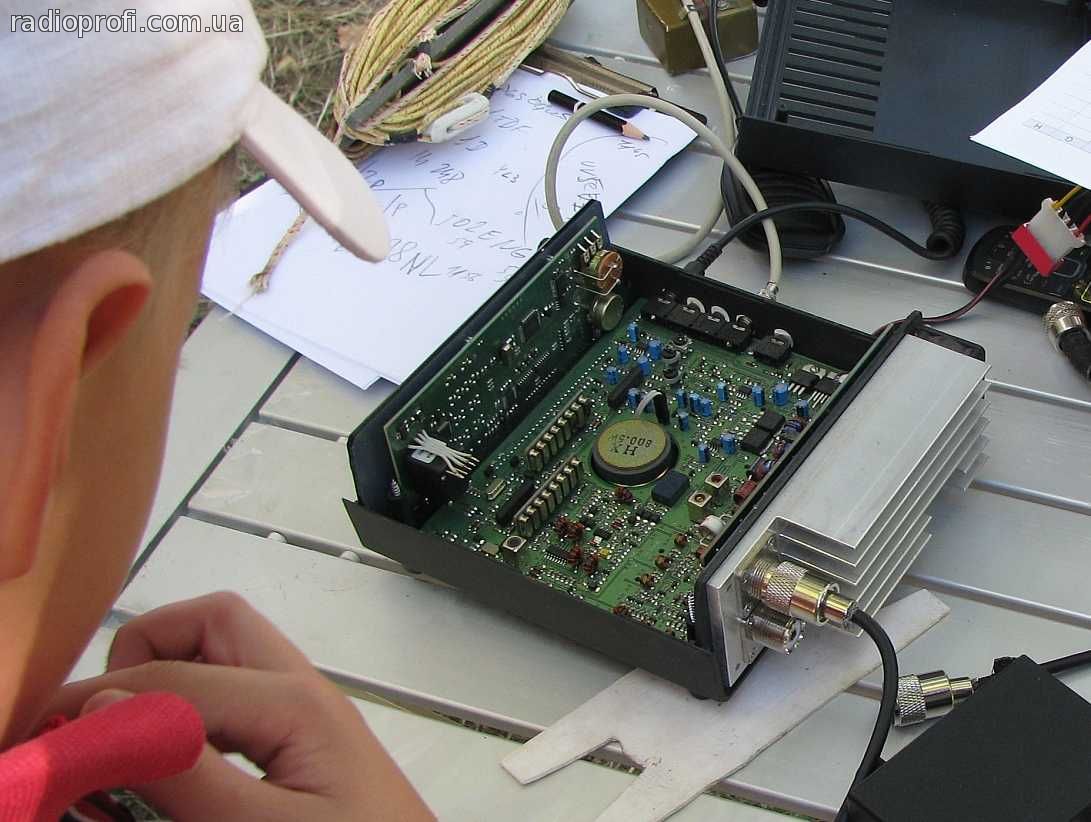

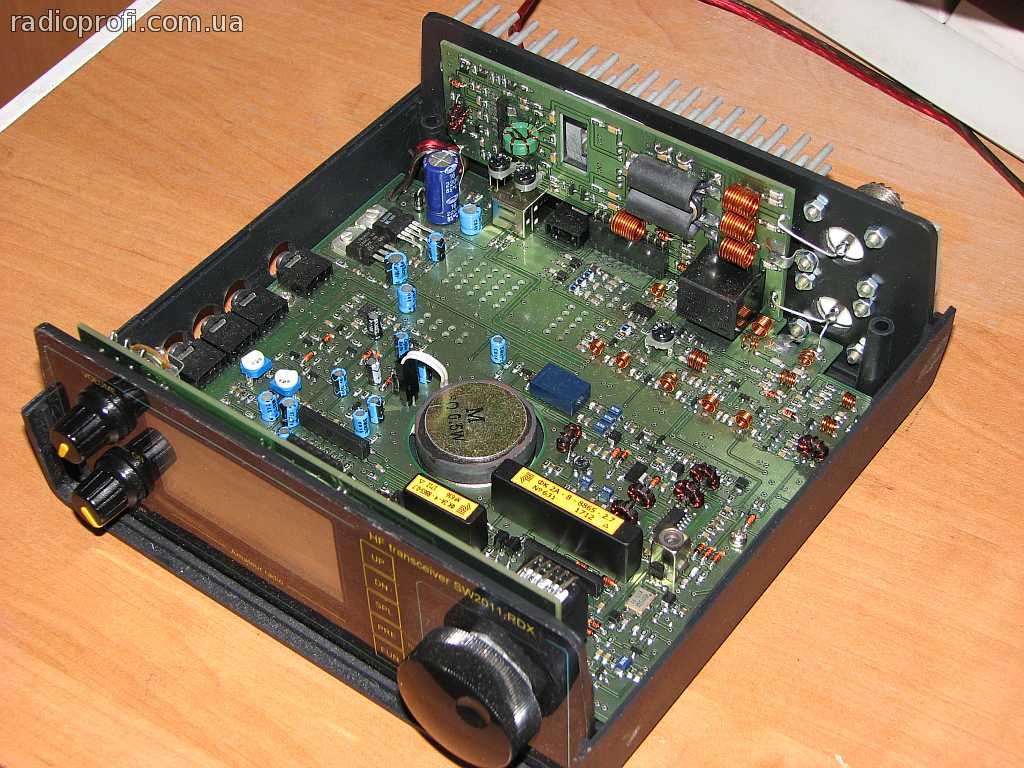

Версия, которая была у меня авторского исполнения средины 2012 года внутри выглядела так:
Видно, что блок УКВ интегрирован в основную плату. На задней стенке - УМ КВ.
Сообщение отредактировал Greyman - Пятница, 2015-09-25, 9:49 PM |
| |
| |
| Greyman | Дата: Пятница, 2015-09-25, 10:56 PM | Сообщение # 2 |
|
Завсегдатай
Группа: Проверенные
Сообщений: 1147
Статус: Offline

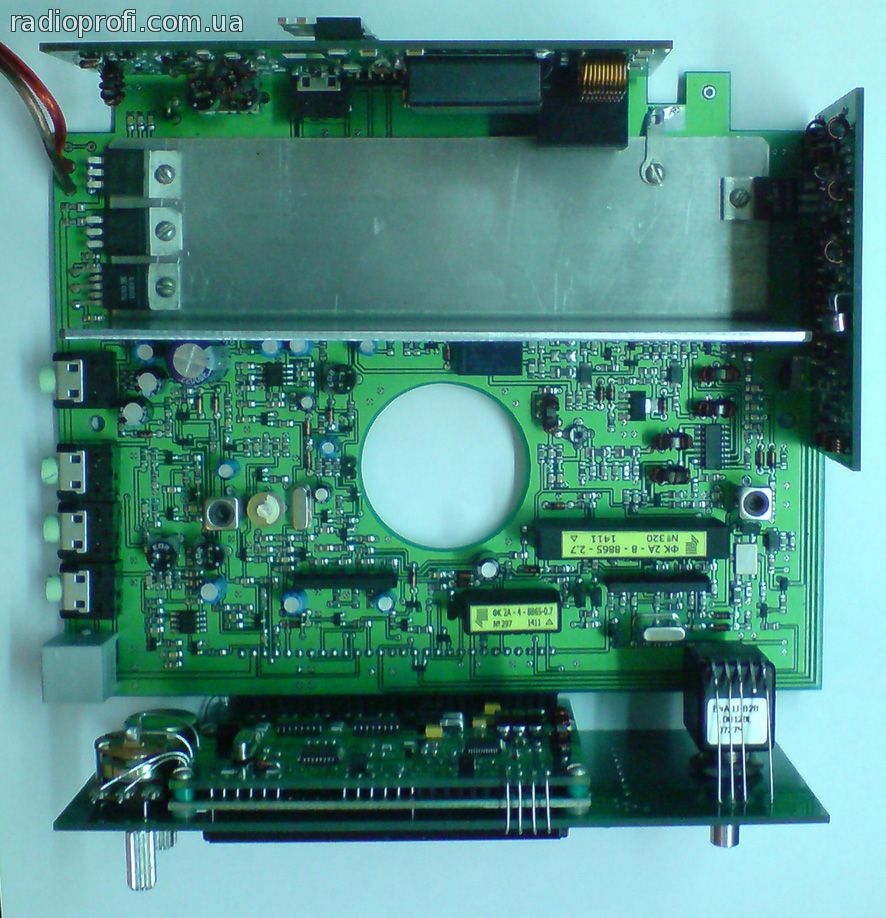

| Почитал старые ветки. Был вариант с вертикальными платами. Но назывался он SW2011-T.
Вот его фото с сайта:
Добавлено (25.09.2015, 22:56)
---------------------------------------------

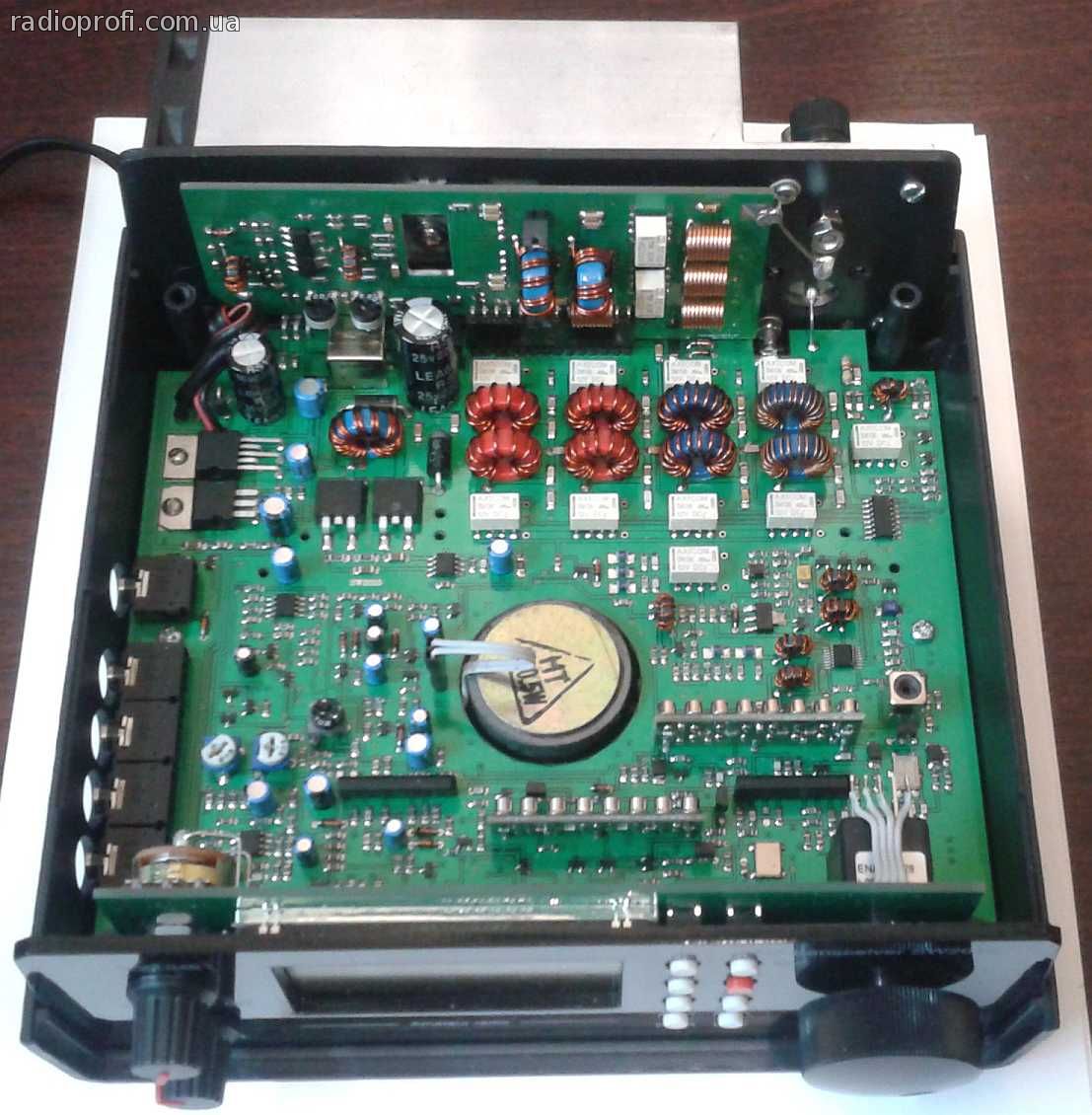

Осенью 2014 года заказывал у автора версию SW2013 v.5. с блоком УКВ на 144 МГц.
Ее на остров привозил. Вот вид внутри:
Сообщение отредактировал Greyman - Пятница, 2015-09-25, 11:19 PM |
| |
| |
| Greyman | Дата: Пятница, 2015-09-25, 11:02 PM | Сообщение # 3 |
|
Завсегдатай
Группа: Проверенные
Сообщений: 1147
Статус: Offline
| Позже автор переделал плату и добавил модуль ЧМ.
Обычно он это версию называл SW2013 FM, но один раз упомянул как SW2014. Это было в названии инструкции это версии: "Для пользователя SW2014_v.FM.doc"
http://www.cqham.ru/forum....1080295

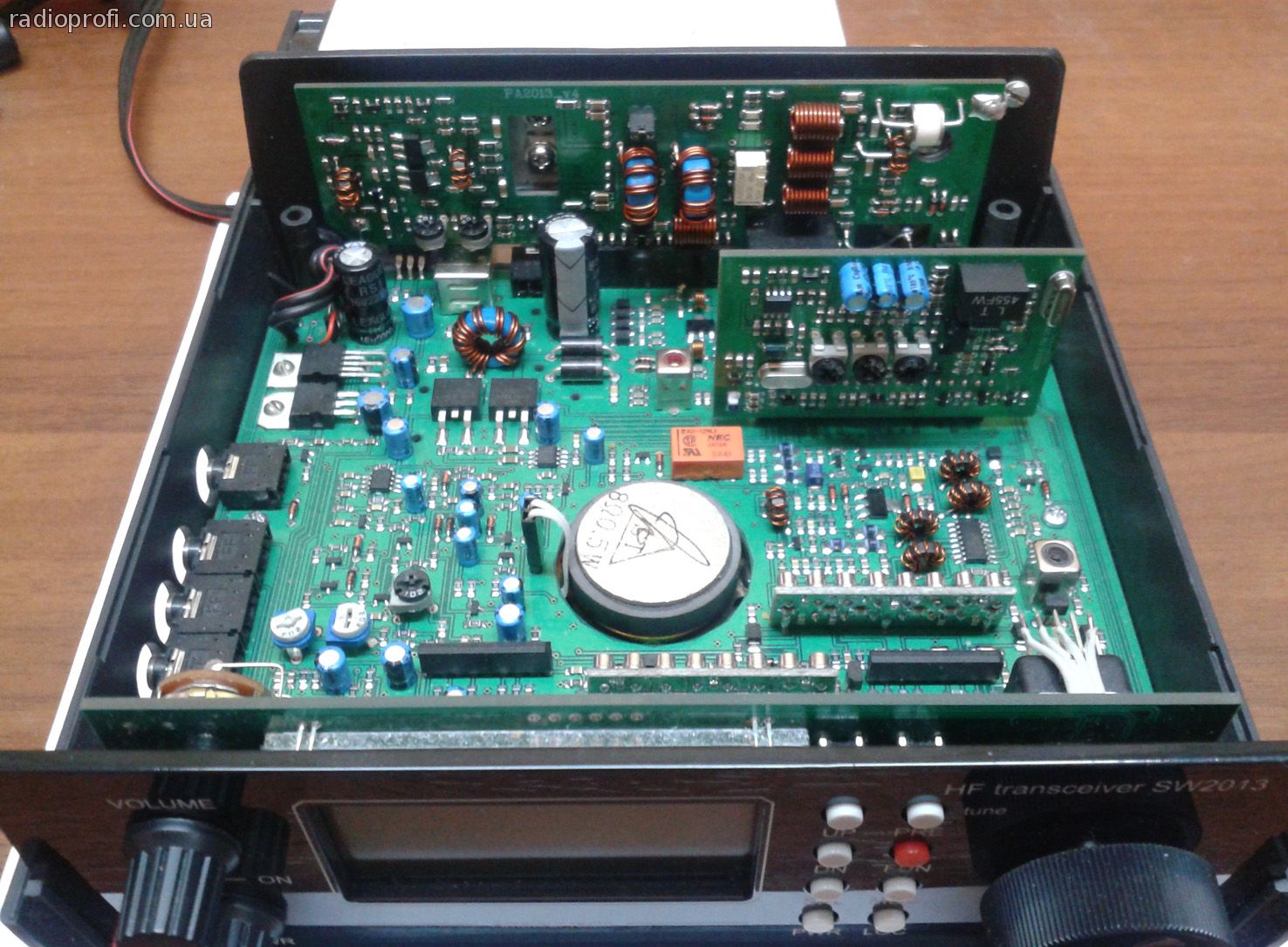

Вот вид этой версии (блок УКВ интегрирован на плату):
Сообщение отредактировал Greyman - Пятница, 2015-09-25, 11:22 PM |
| |
| |
| Greyman | Дата: Пятница, 2015-09-25, 11:30 PM | Сообщение # 4 |
|
Завсегдатай
Группа: Проверенные
Сообщений: 1147
Статус: Offline
| Что касается версии SW2015, то я был неправ (сегодня на круглом столе).
Желаемое выдал за действительность. Версия SW2015 без блока УКВ и без платы FM. Но с ФНЧ.
Для уточнения задал вопрос Шатуну, но ответа пока нет.
 Добавлено (25.09.2015, 23:30)
---------------------------------------------
Что касает SW2013, то в ветке "Круглый стол в реале" я приводил недавний ответ Шатуна на мой вопрос:
Вариант с ЧМ режимом есть. Хоть готовый, хоть набор. Разнос частот
есть, поддержка СТСС, то есть суб тон, для репитеров есть.
|
| |
| |
| radioproffi1 | Дата: Пятница, 2015-09-25, 11:37 PM | Сообщение # 5 |
 Всегда здесь
Группа: Администраторы
Сообщений: 2439
Статус: Offline
| Greyman, если бы еще вариант с ФНЧ+ЧМ+2 укв
|
| |
| |
| Greyman | Дата: Суббота, 2015-09-26, 8:29 AM | Сообщение # 6 |
|
Завсегдатай
Группа: Проверенные
Сообщений: 1147
Статус: Offline
| На всякий случай упомяну, что у автора, UR3LMZ, есть еще трансивер SW2013-mini. Он фактически соответствует трансиверу SW2013, но не имеет блока УКВ, нет аудио входа-выхода для цифровых видов связи, нет управления по CAT, нет внешней плавной регулирвоки мощности, нет режима работы усилителя мощности при удвоенном напряжении питания.. Но версия "мини" намного меньше по размерам. Добавлено (25.09.2015, 23:51)
---------------------------------------------
Цитата radioproffi1 (  ) Greyman, если бы еще вариант с ФНЧ+ЧМ+2 укв
Ну, может и не поляки, но говорят
Во встренном ФНЧ, честно говоря, я особого смысла не вижу. Его легко организовать выносным. Равно как, при желании, и ДПФ. Второй УКВ диапазон - было бы неплохо, но автора ж заклюют! Тут на тематическом форуме половина "писателей" кричит "Уберите УКВ!"  А вторая половина умоляет "Уберите телеграф!" :(
И ведь уговорили же убрать УКВ и сделать ФНЧ. Еще чуток и SW-шка без телеграфа окажется...Добавлено (26.09.2015, 08:29)
---------------------------------------------
Поулчил ответ от автора трансивера:
С блоком УКВ и ЧМ такая версия есть. Называется SW2014-ЧМ. Платы
такие есть, и на сборке такие аппараты сейчас есть.
Кого интересует стоимость готового - пишите в личку.
То есть SW2015 - только с ФНЧ без УКВ и без ЧМ.
SW2013 - с блоком УКВ но без ЧМ.
Кстати, вчера Александр UT9EH говорил, что у него версия SW2014. Я усомнился, что такая существует и напрасно Можно было бы распросить подробнее.
|
| |
| |
| stenkodv | Дата: Суббота, 2015-09-26, 11:50 AM | Сообщение # 7 |
|
Опытный
Группа: Проверенные
Сообщений: 64
Статус: Offline
| Пару дней назад заказал набор для сборки sw2015, в течении недели обещают выслать. Честно говоря пугает настройка, из приборов только мультиметр. Изначально планировал собрать трансивер клопик и синтезатор на ad9834 + si570, даже приобрёл половину для синтезатора. Кстати по фото видно что в начальных версиях стоят КФ Аверса а сейчас нет, интересно как на работу повлияло.
|
| |
| |
| Greyman | Дата: Суббота, 2015-09-26, 12:08 PM | Сообщение # 8 |
|
Завсегдатай
Группа: Проверенные
Сообщений: 1147
Статус: Offline
| Цитата stenkodv ( ) Честно говоря пугает настройка, из приборов только мультиметр. Добавлено (26.09.2015, 12:08)
---------------------------------------------
Цитата stenkodv ( ) Кстати по фото видно что в начальных версиях стоят КФ Аверса а сейчас нет, интересно как на работу повлияло. |
| |
| |
| stenkodv | Дата: Суббота, 2015-09-26, 12:14 PM | Сообщение # 9 |
|
Опытный
Группа: Проверенные
Сообщений: 64
Статус: Offline
| Там все смд запаяны уже, только выводные остались и на счет микросхем не знаю.
|
| |
| |
| KiloWatt | Дата: Суббота, 2015-09-26, 3:09 PM | Сообщение # 10 |
 Опытный
Группа: Проверенные
Сообщений: 49
Статус: Offline
| Цитата Greyman ( ) Поулчил ответ от автора трансивера: С блоком УКВ и ЧМ такая версия есть. Называется SW2014-ЧМ. Платы
такие есть, и на сборке такие аппараты сейчас есть.Да
Цитата Такой вариант трансиверов (SW2015 c УКВ 144 Мгц диапазоном и ФМ модуляцией без блока ФНЧ) существует, только эта модель называется SW2014. Это аналог SW2013, но только с блоком ЧМ. ....Готовый трансивер есть в наличии и сейчас, а вот набор нужно подготавливать и комплектовать, это примерно около недели.
Скорее всего буду такой делать. Денег бы найти где
UW5EKK
|
| |
| |
| stenkodv | Дата: Пятница, 2015-10-02, 1:49 PM | Сообщение # 11 |
|
Опытный
Группа: Проверенные
Сообщений: 64
Статус: Offline

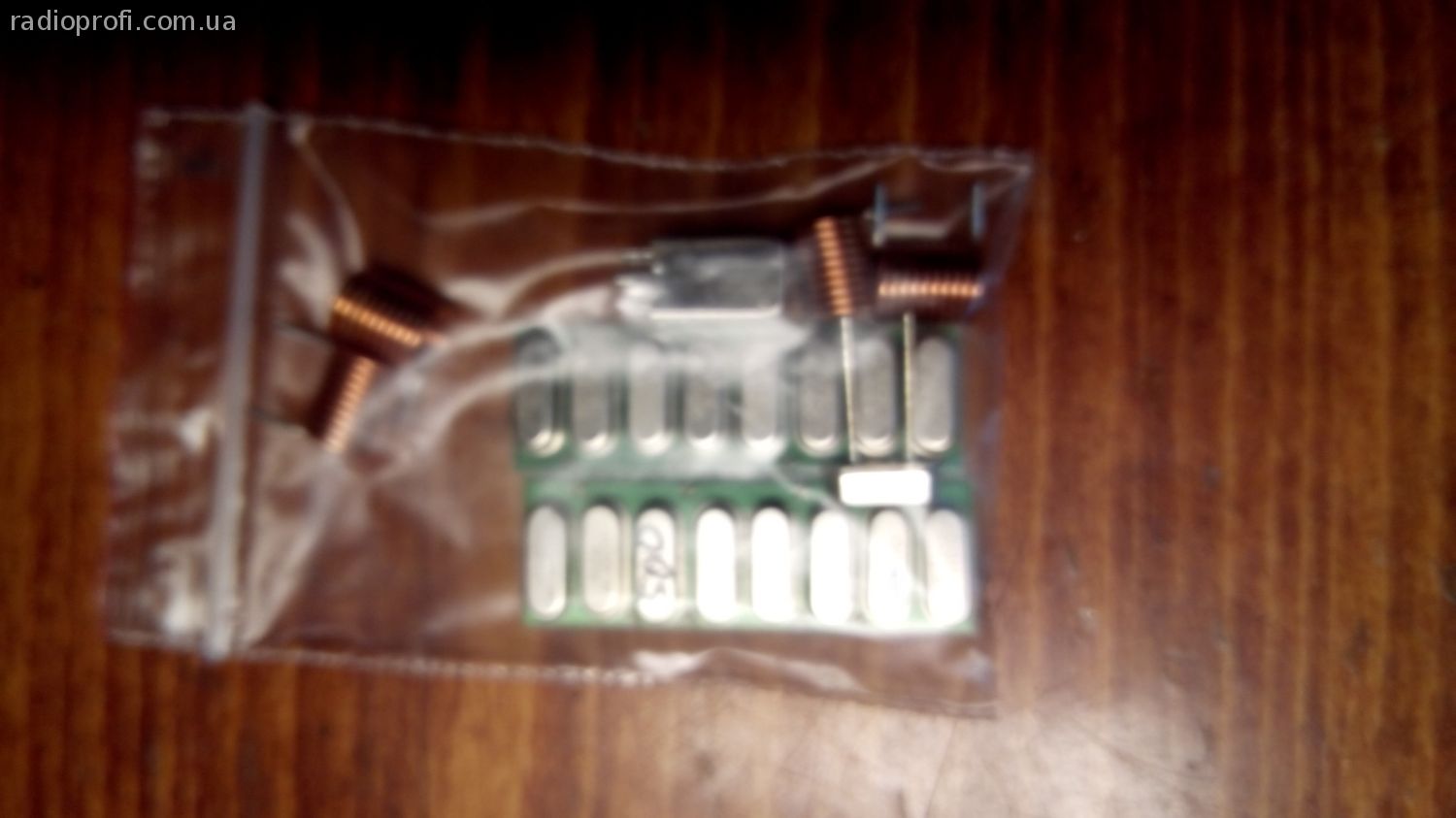

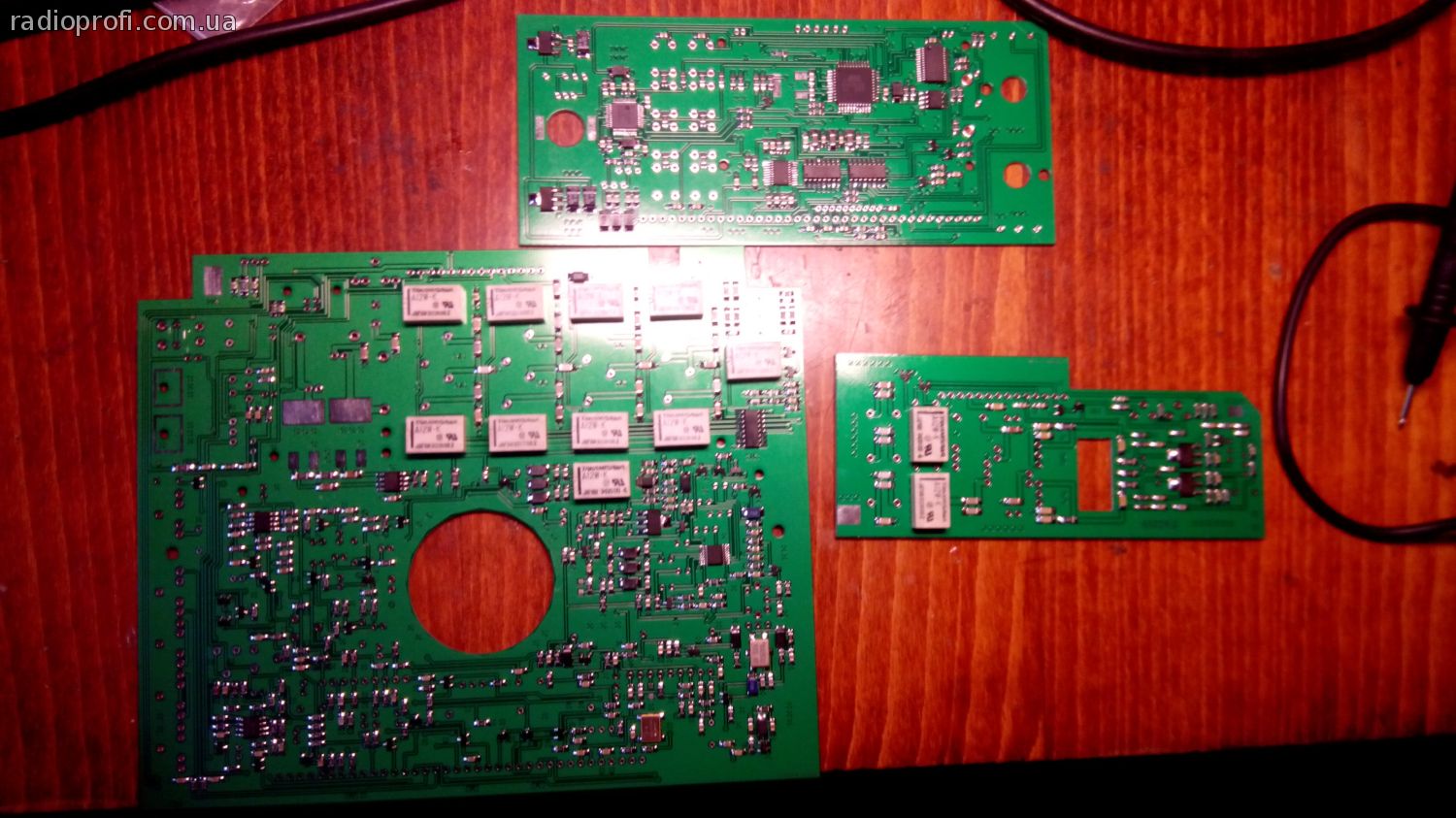

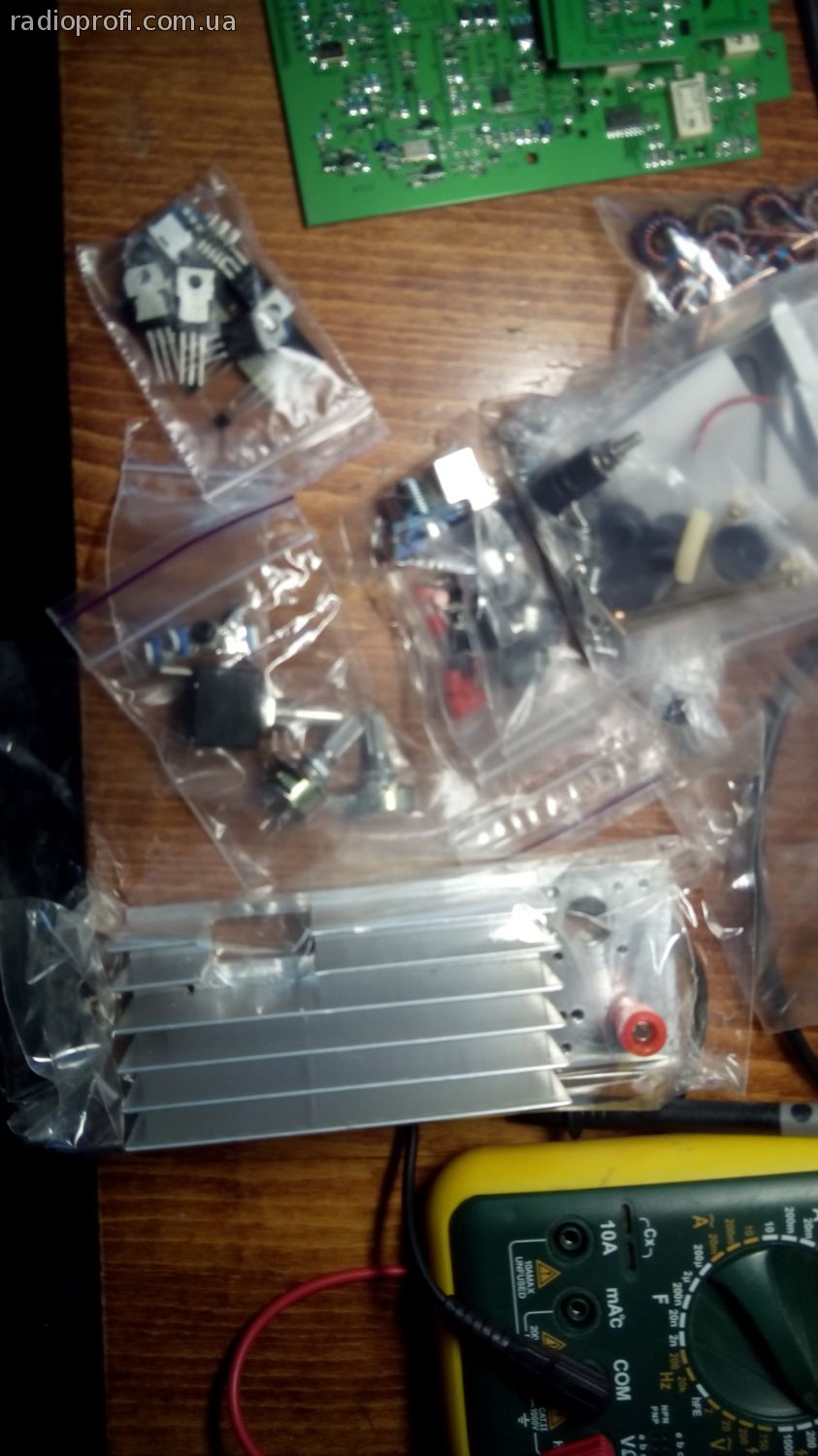

| Сегодня получил комплект набора для сборки sw2015, качество пайки smd на высоте. Даже не знаю с чего и начать.
|
| |
| |
| Greyman | Дата: Пятница, 2015-10-02, 2:09 PM | Сообщение # 12 |
|
Завсегдатай
Группа: Проверенные
Сообщений: 1147
Статус: Offline
| Мои поздравления!
Что радует: SMD и микросхемы запаяны.
|
| |
| |
| stenkodv | Дата: Пятница, 2015-10-02, 2:46 PM | Сообщение # 13 |
|
Опытный
Группа: Проверенные
Сообщений: 64
Статус: Offline
| Да но при более детальном осмотре (под лупой) были обнаружены коротыши в ad9834.

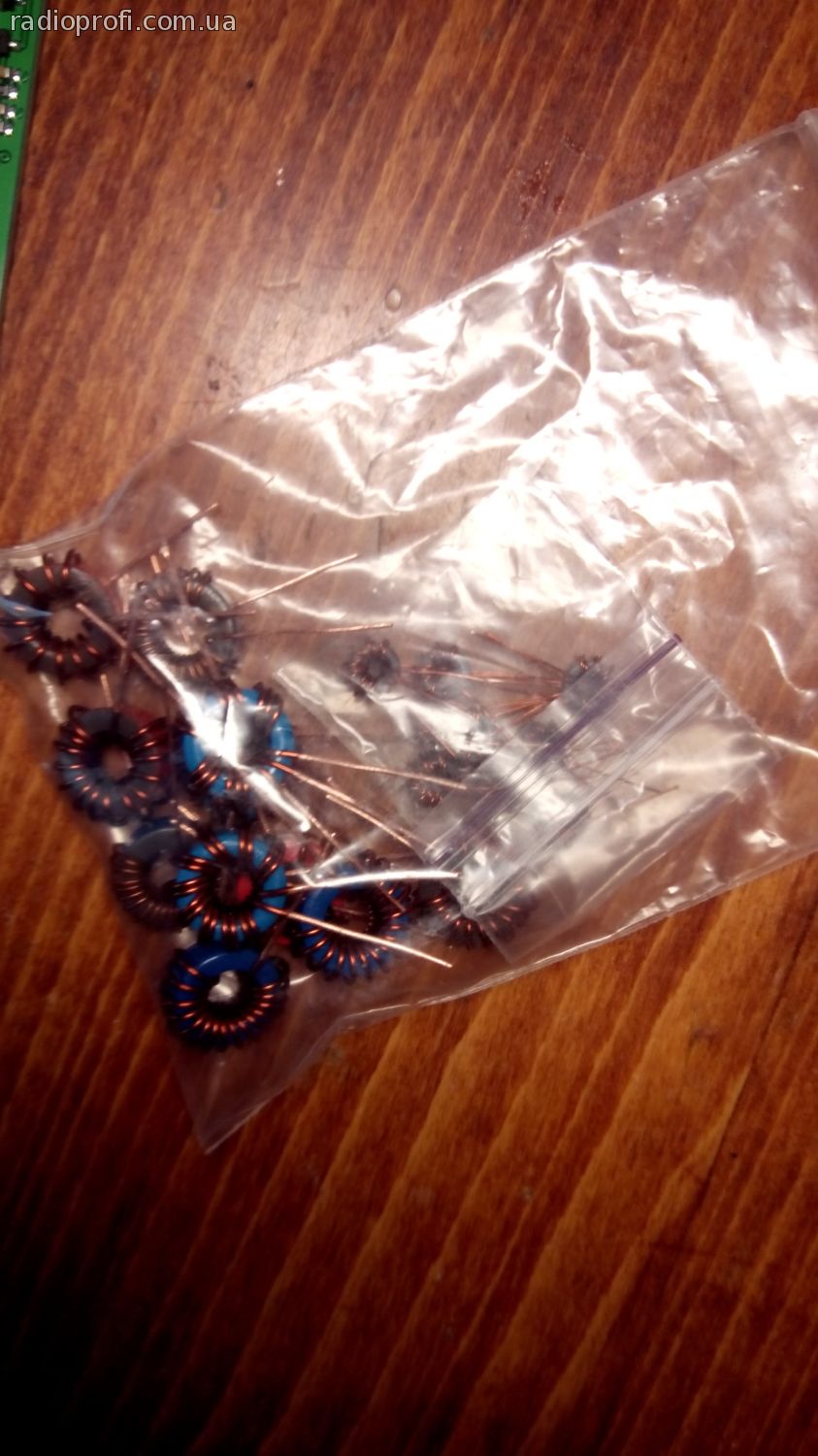

Меня больше радует что все катушки намотаны.
Сообщение отредактировал stenkodv - Пятница, 2015-10-02, 2:47 PM |
| |
| |
| NARAJANA | Дата: Пятница, 2015-10-02, 7:23 PM | Сообщение # 14 |
 Професионал
Группа: Проверенные
Сообщений: 343
Статус: Offline
| Дык там фактически три четверти работ по монтажу сделано. И катушки все намотаны, и кварцы впаяны. Можно за три вечера неспешно собрать. А я заморочился, купил пасту флюс с припоем, с паяльного фена паутину снял...
Добавлено (02.10.2015, 19:23)
---------------------------------------------
Для трансивера SW из Китая приехали педалька и микрофон в стиле Shure Classic.
Помимо стильного внешнего вида, микрофон хорош тем, что внутри у него много места, в перспективе спаяю и интегрирую в него ревербератор и цифровой магнитофон.
UW5EJJ/315LR118
Сообщение отредактировал NARAJANA - Пятница, 2015-10-02, 7:26 PM |
| |
| |
| uv5eoe | Дата: Пятница, 2015-10-02, 7:32 PM | Сообщение # 15 |
 Специалист
Группа: Проверенные
Сообщений: 202
Статус: Offline
| Владислав, в педальке прижаты жилы, а не оплетка (обратите внимание)
|
| |
| |
