Самодельный репитер DMR на основе mmdvm
ur3vkeДата: Воскресенье, 2016-08-14, 11:23 AM | Сообщение # 106
Гость
Группа: Пользователи
Сообщений: 2
Репутация: 0
Статус: Offline
Спасибо  happy

UR5ZDAДата: Суббота, 2016-11-12, 2:15 PM | Сообщение # 107
Гость
Группа: Пользователи
Сообщений: 2
Репутация: 0
Статус: Offline
Добрый день уважаемые форумчане и радиолюбители
Меня завет Роман г.Николаев
мы пытаемся собрать репу на Dmr
что есть (ресби, ардуино скоро приедит вместе с дуплексом на 400-470 и купим 2 Моторола жп 340 ну или какие подойдут )
не хватает ммдвм
пока лимит исчерпан по финансам
хотим собрать сами или нуждаемся в помощи по созданию ммдвм (если есть готовое решение не за дорого ) готовы рассмотреть
ждем ответ (рассмотрим любые варианты )

radioproffi1Дата: Воскресенье, 2016-11-13, 12:06 PM | Сообщение # 108
Всегда здесь
Группа: Администраторы
Сообщений: 2439
Репутация: 34
Статус: Offline
Так вы же вроде все уже приобрели из необходимого, останется спаять шнурки от ардуины к радиостанциям и все. Образ для расбери лежит в этой теме парой постов выше.

UR5ZDAДата: Воскресенье, 2016-11-13, 5:20 PM | Сообщение # 109
Гость
Группа: Пользователи
Сообщений: 2
Репутация: 0
Статус: Offline
Ммдвм нету у нас

radioproffi1Дата: Воскресенье, 2016-11-13, 10:52 PM | Сообщение # 110
Всегда здесь
Группа: Администраторы
Сообщений: 2439
Репутация: 34
Статус: Offline
Ммдвм это программный модем. Он собран на ардуино. Вам нужно спаять платку с одним транзистором и двумя подстроечными резисторами и все. Схема есть в первых постах темы.

radioproffi1Дата: Среда, 2016-12-14, 10:29 PM | Сообщение # 111
Всегда здесь
Группа: Администраторы
Сообщений: 2439
Репутация: 34
Статус: Offline
Руководство для создания мульти-mode узла  на основе mmdvm модема
https://drive.google.com/file/d/0B_UNZTdPtyZUUjN2d2llV0RtNTQ/view

anatolichДата: Пятница, 2016-12-16, 1:45 AM | Сообщение # 112
Гость
Группа: Проверенные
Сообщений: 9
Репутация: 2
Статус: Offline
Прикольно..... tongue Даже нашел схемки, нарисованные нами на скорую руку в sPlan, без ОУ и прочей ерунды, ненужность которой еще в самом начале понял Андрей (US5EQQ). Только зачем надо было "бокопорить" с оптроном на PTT? Ну установит ардуина лог 1 на выходе и дальше... падение на оптроне пол вольта, на светодиоде 1.6 - 2.7 вольта, все остальное на резюке. А есть ли остальное? вот и попадай резюком в нужный ток, оно Вам надо?  biggrin Не нравится DTC114 ??! - поставьте копеечный полевичек, резисторы тогда не нужны и падение почти 0. Это по мелочам... Имхо внимание нужно уделять опорному генератору и правильной разводке. А еще хорошей фильтрации  питания перед делителем 3.3в/2. Вот тогда уловите эффект!!!
Приятного времяпровождения !!!

radioproffi1Дата: Суббота, 2016-12-17, 2:35 PM | Сообщение # 113
Всегда здесь
Группа: Администраторы
Сообщений: 2439
Репутация: 34
Статус: Offline
anatolich, а могли бы вы выложить схему и фото шилда на ардуино, для сравнения?
Спасибо.
И еще с нетерпением ждем обновленную версию образа для расбери biggrin

anatolichДата: Суббота, 2016-12-17, 6:24 PM | Сообщение # 114
Гость
Группа: Проверенные
Сообщений: 9
Репутация: 2
Статус: Offline

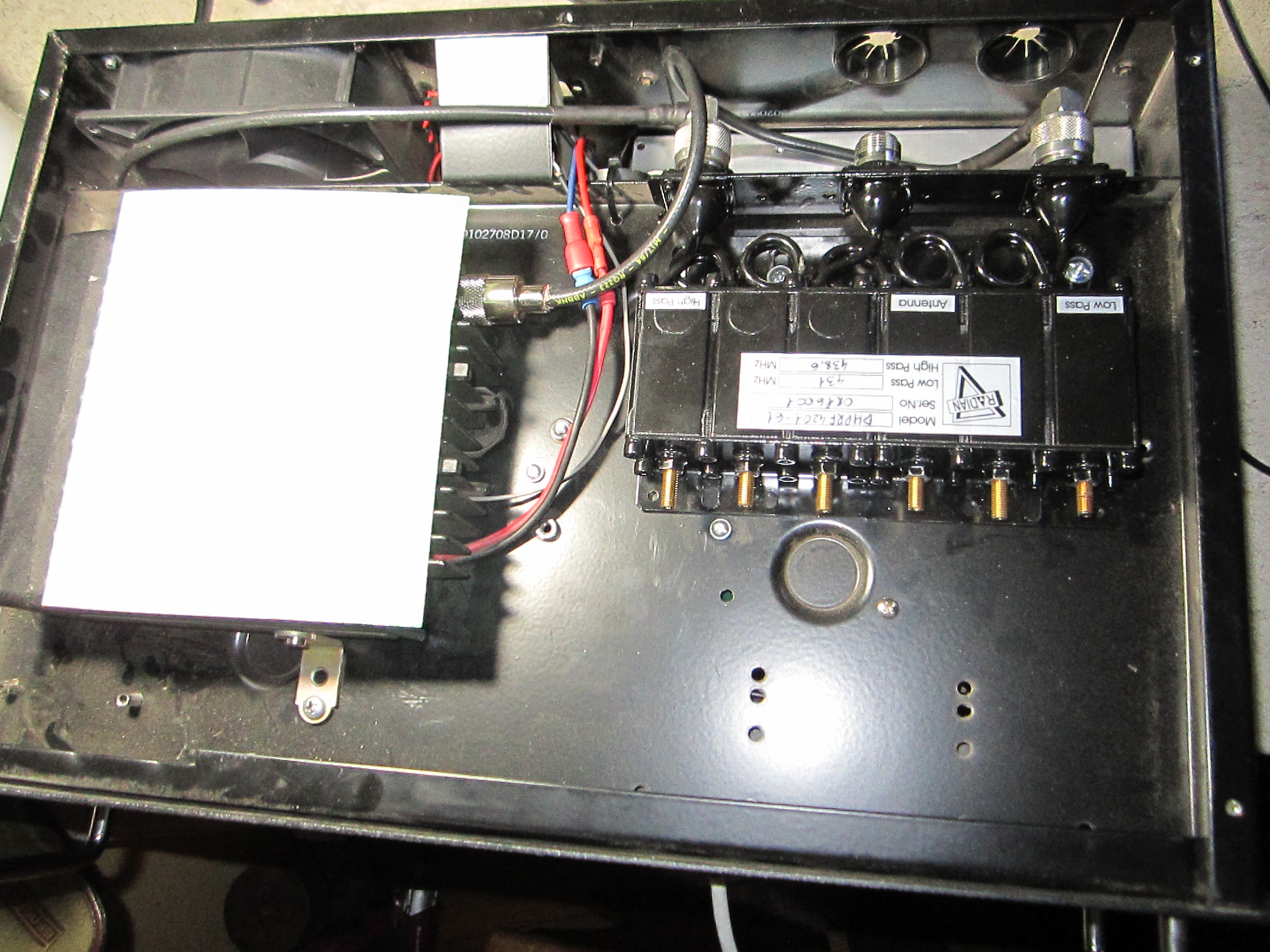

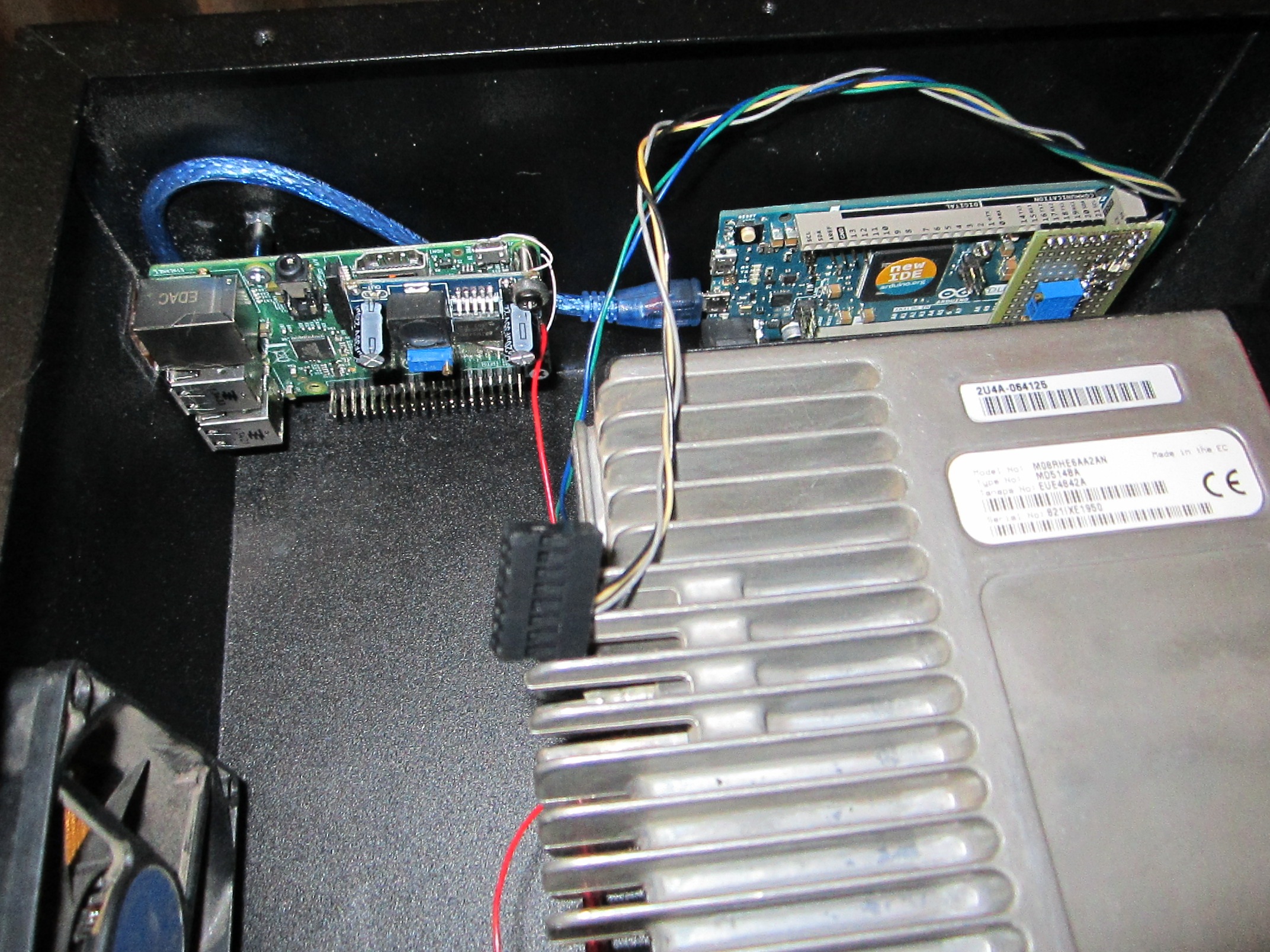

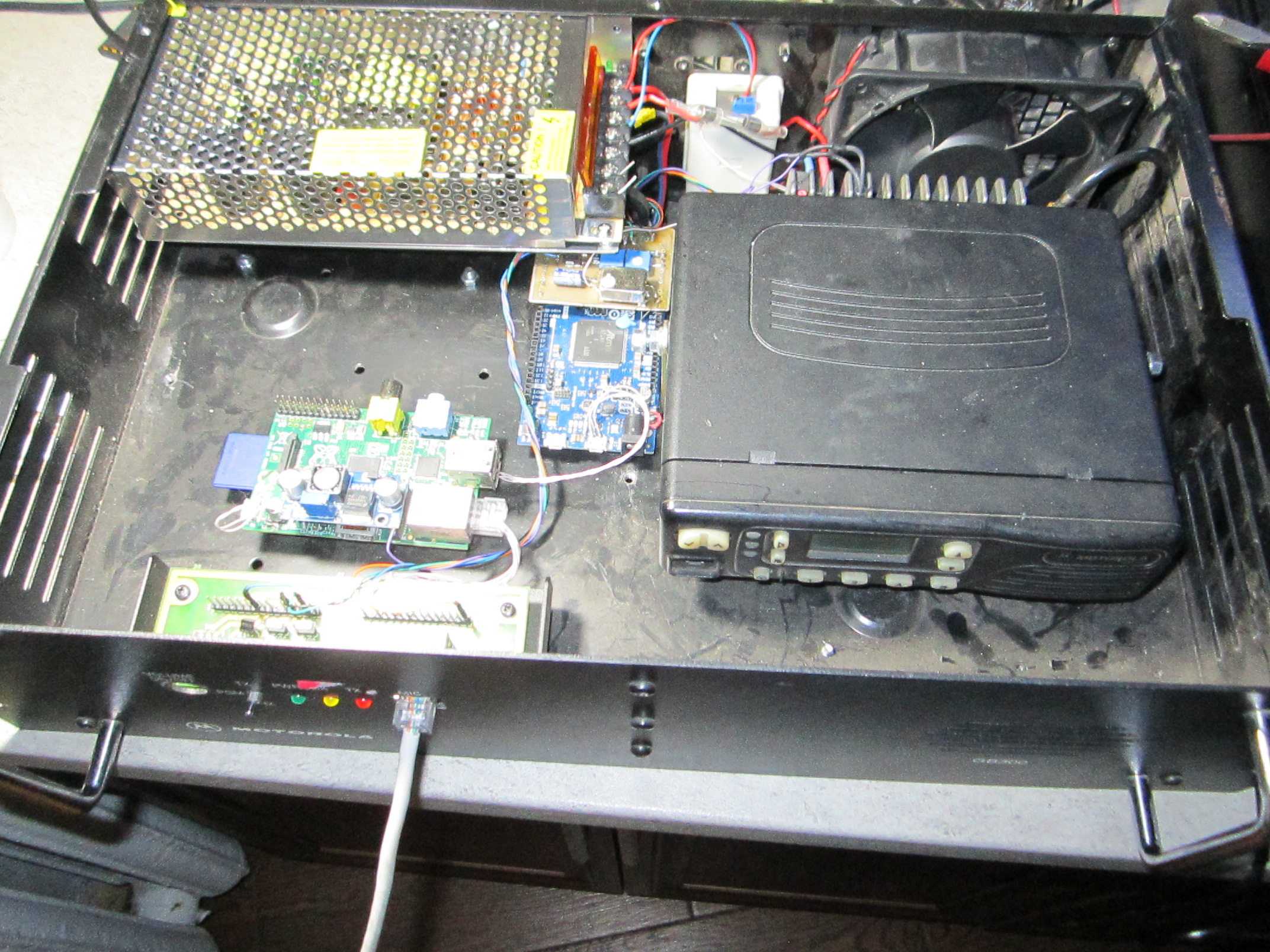

Андрей, схему я уже выкладывал раньше в GIF. Оригинал в sPlan7 сейчас прикреплю вместе с раводкой шилда в формате lay (рисовал для себя, ошибки правьте сами  smile ) . Фото шилда есть только в готовой репе. В последней самоделке немного поменял схему, потому пока на макетке.  Фото не очень, но суть понятна. Имидж пока не выложу - в нем пароли и некоторые изменения да и сырой он пока.
73 !
UR6HBL







/
Прикрепления: DUE-ZUM.spl7 (28.1 Kb) · SHILD.lay (38.7 Kb) · 6323043.jpg (1.05 Mb) · 1879405.jpg (1.01 Mb) · 7845716.jpg (899.1 Kb)

radioproffi1Дата: Суббота, 2016-12-17, 9:23 PM | Сообщение # 115
Всегда здесь
Группа: Администраторы
Сообщений: 2439
Репутация: 34
Статус: Offline
anatolich, Спасибо, как только будет возможность выложить образ, пожалуйста сделайте это. Нужно для завершения хотспота на Днепродзержинск.

radioproffi1Дата: Вторник, 2017-02-07, 8:35 PM | Сообщение # 116
Всегда здесь
Группа: Администраторы
Сообщений: 2439
Репутация: 34
Статус: Offline
ES1BIS, а схема интерфейса какая?

RA9CKCДата: Среда, 2017-02-08, 5:09 PM | Сообщение # 117
Гость
Группа: Пользователи
Сообщений: 2
Репутация: 0
Статус: Offline
Цитата anatolich ()
Только зачем надо было "бокопорить" с оптроном на PTT?
Схема на оптопарах моя. Применены они по одной простой причине - за транзисторами надо было ехать в магазин, а оптопары у меня были под рукой. Никаких особых преимуществ они не дают, просто ещё один вариант сборки схемы из того что было в наличии.
Цитата anatolich ()
вот и попадай резюком в нужный ток, оно Вам надо?
Схема с этой оптопарой ранее неоднократно применялась для управления станцией (PTT) от распберри (GPIO 3.3v), так что номинал резистора проверен и известен.
Цитата anatolich ()
Имхо внимание нужно уделять опорному генератору
Который не нужен в 80%. У меня своих ардуин было 4 штуки, ещё одну приносили на сборку. Так только на одной потребовался внешний генератор, и то он ей не сильно помог, снизил ошибки по приему с 2.2-2.5% до 1.5%. Но это откровенно невезучий экземпляр ардуины попался.


Сообщение отредактировал RA9CKC - Среда, 2017-02-08, 5:09 PM

radioproffi1Дата: Среда, 2017-02-08, 9:01 PM | Сообщение # 118
Всегда здесь
Группа: Администраторы
Сообщений: 2439
Репутация: 34
Статус: Offline
ES1BIS, попробуйте увеличить емкость до 10мк у меня проблема похожая была, не четко модулировался сигнал, емкость стояла 1мк, потом увеличил до 10 и все заработало четко.

anatolichДата: Пятница, 2017-02-10, 11:19 PM | Сообщение # 119
Гость
Группа: Проверенные
Сообщений: 9
Репутация: 2
Статус: Offline
ES1BIS думаю, решение Вашей проблемы описано у R3TU. Очень понравился его пост. Он явно указал зависимость полосы пропускания на ошибки и пр. В наших самоделках мы всегда используем широкую полосу на ПРД (25кГц). С полосой 12.5кГц симптомы аналогичные Вашим. На ПРМ полоса узкая. Радио используем только моторола, ввиду их надежности. Внешний генератор значительно улучшает качество и стабильность, BER приближается к нулю. Помогает и простая замена кварца  ардуино на нормальный в 49 корпусе. BER более процента при уверенном сигнале - вообще бред. НО! то что зависает модем указывает на то что проблема не одна. Как все запитано? есть фото?

Добавлено (10.02.2017, 22:19)
---------------------------------------------
RA9CKC .То что "неоднократно" применялось Вами или мной или кем то еще, не означает что это правильно  tongue Вы выложили схему на которой резистор, св диод и оптрон вкл последовательно. Пока в коробочке лежат одинаковые детали вопросов почти нет. Но когда то бежать за новыми св диодами и тут начнется... Падение на светодиодах в зависимости от цвета свечения, фазы луны и пр. может иметь очень широкие пределы. Вот поставить синенький и на нем будет падать больше 3в. А оптрону что остается? Какой ток будет течь через резистор? Я не против оптронов. Просто если не охота бежать в магазин, то включать так - оптрон с резюком на gpio и туда же светодиод но с своим резюком. Впрочем на BER это все не влияет  biggrin Спорить ни с кем не собираюсь, тем более по мелочам. Сюда ходят чтобы получить информацию и поделиться.


maxym1972Дата: Вторник, 2017-07-25, 4:27 PM | Сообщение # 120
Разговорчивый
Группа: Друзья
Сообщений: 119
Репутация: 8
Статус: Offline
Цитата radioproffi1 ()
Но вероятнее всего можно будет применять любые укв радиостанции, которые имеют двухточечную модуляцию.
Motorola GM-900 имеет двухточечную модуляцию?...


UW5EKR
