Постройка антенны для проведения QSO через спутник
|
|
| MIXA | Дата: Пятница, 2015-07-31, 2:43 PM | Сообщение # 1 |
 Професионал
Группа: Проверенные
Сообщений: 361
Статус: Offline

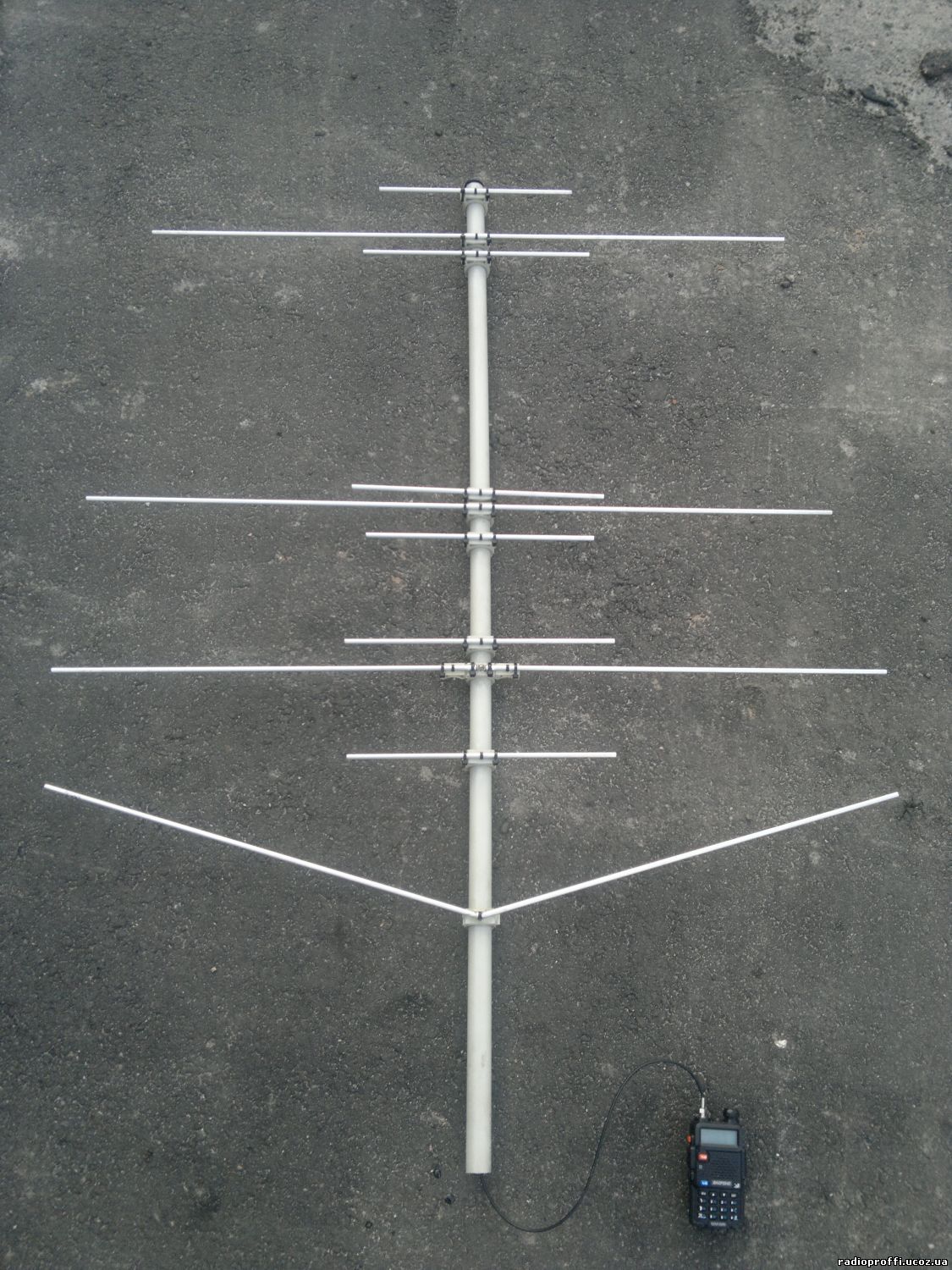

| В данной теме предлагаю продолжить обсуждение вопросов связанных с постройкой и проведением QSO через радио аматорские спутники. В данный момент лично мною используется конструкция антенны "волновой канал 4+6" по расчётам Эдуарда, фото прилагаю
UW5EIJ/315LR315
|
| |
| |
| uv5eoe | Дата: Пятница, 2015-07-31, 3:14 PM | Сообщение # 2 |
 Специалист
Группа: Проверенные
Сообщений: 202
Статус: Offline
| Просьба сфотографировать крупным планом узел запитки кабеля, узел крепления изогнутого рефлектора, написать способ крепления остальных элементов, а так же какие использовались материалы для постройки антенны. Ну и выложить сам чертеж
|
| |
| |
| MIXA | Дата: Пятница, 2015-07-31, 3:25 PM | Сообщение # 3 |
|
Професионал
Группа: Проверенные
Сообщений: 361
Статус: Offline

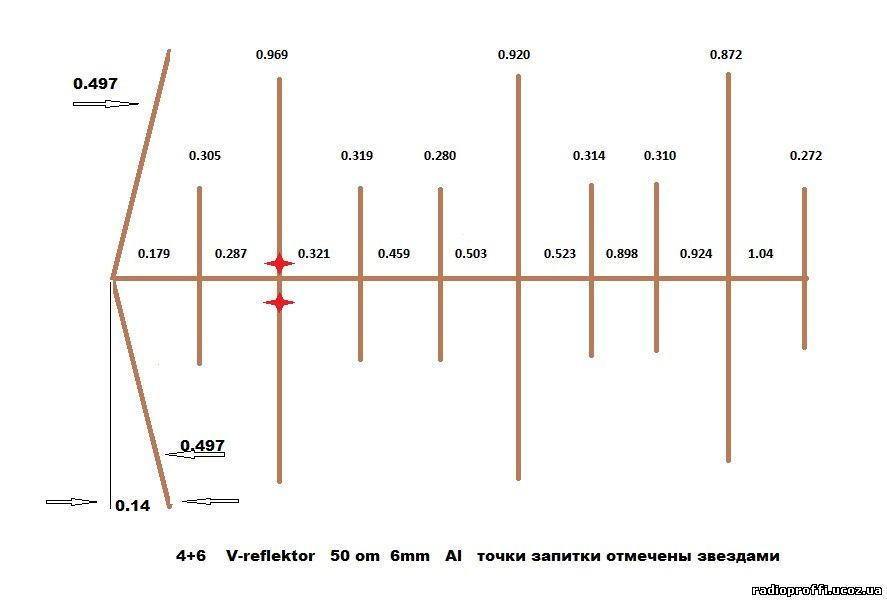

| Вот ссылка на расчёты Эдуарда по которым я построил данную конструкцию http://radioproffi.ucoz.ua/forum/7-390-7526-16-1437159886
Цитата uv5eoe (  ) Ну и выложить сам чертеж
Дублирую его чертёж
Цитата uv5eoe ( ) Просьба сфотографировать крупным планом узел запитки кабеля, узел крепления изогнутого рефлектора, написать способ крепления остальных элементов
Цитата uv5eoe ( ) какие использовались материалы для постройки антенны
6 метров 6ти миллиметровой дюралевой трубки (это с запасом, так как для постройки нужно 5,555 метра), а также 2 метра пласт. трубы и 10 креплений.
UW5EIJ/315LR315
|
| |
| |
| MIXA | Дата: Пятница, 2015-07-31, 10:57 PM | Сообщение # 4 |
|
Професионал
Группа: Проверенные
Сообщений: 361
Статус: Offline
| Сегодня с 19:14 до 19:22 неплохо принимал SO-50 ! Причём даже без шумодава!
А теперь отвечаю на поставленные вопросы:
Цитата uv5eoe ( ) Просьба сфотографировать крупным планом узел запитки кабеля

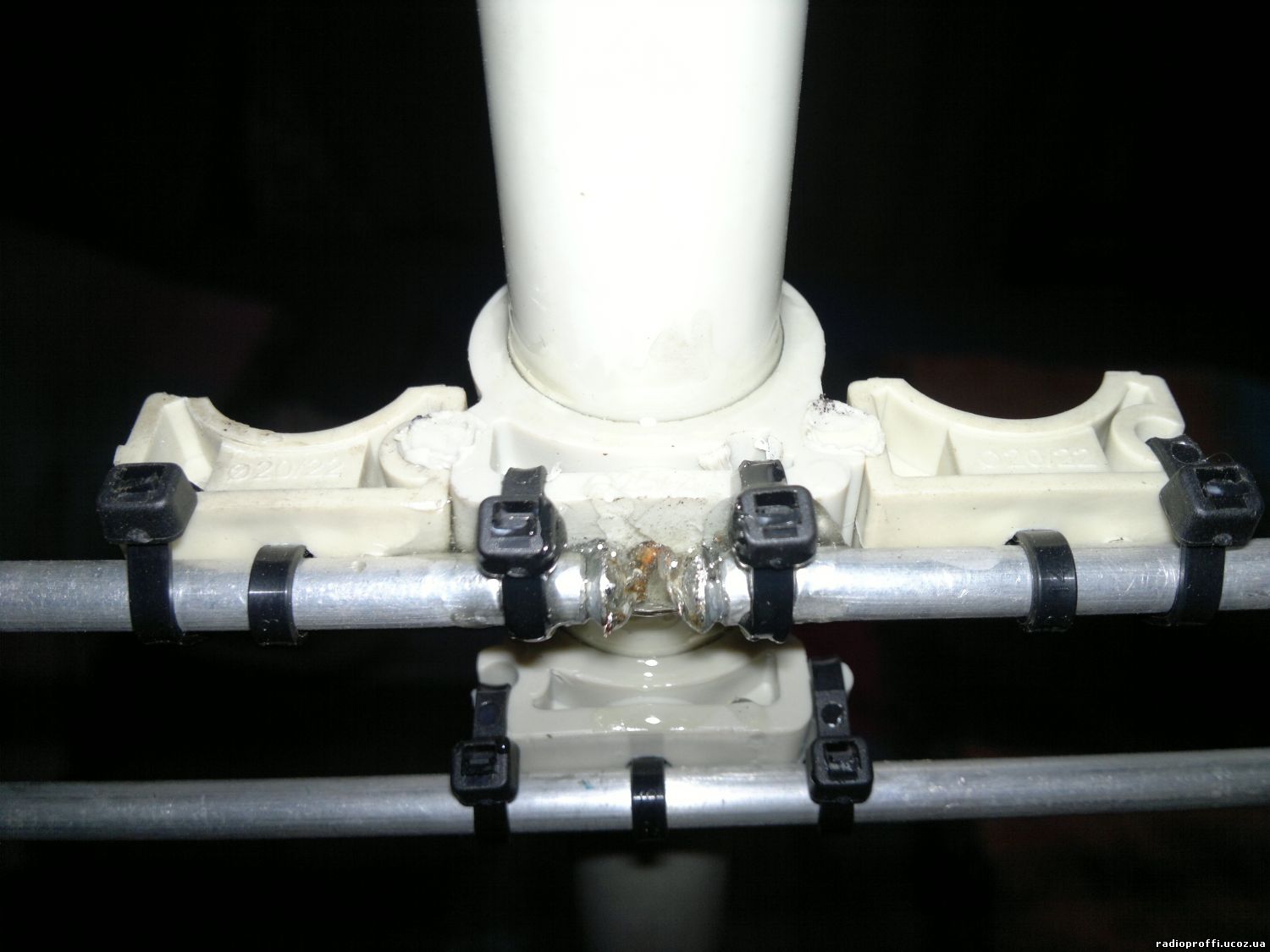

Увязал всё увязками в концы трубок тисками зажал шурупы, пролудил их шляпки и припаял к ним коаксиальный кабель RG-174, потом залил всё епоксидной смолой для крепости и припятствия коррозии и окислов.

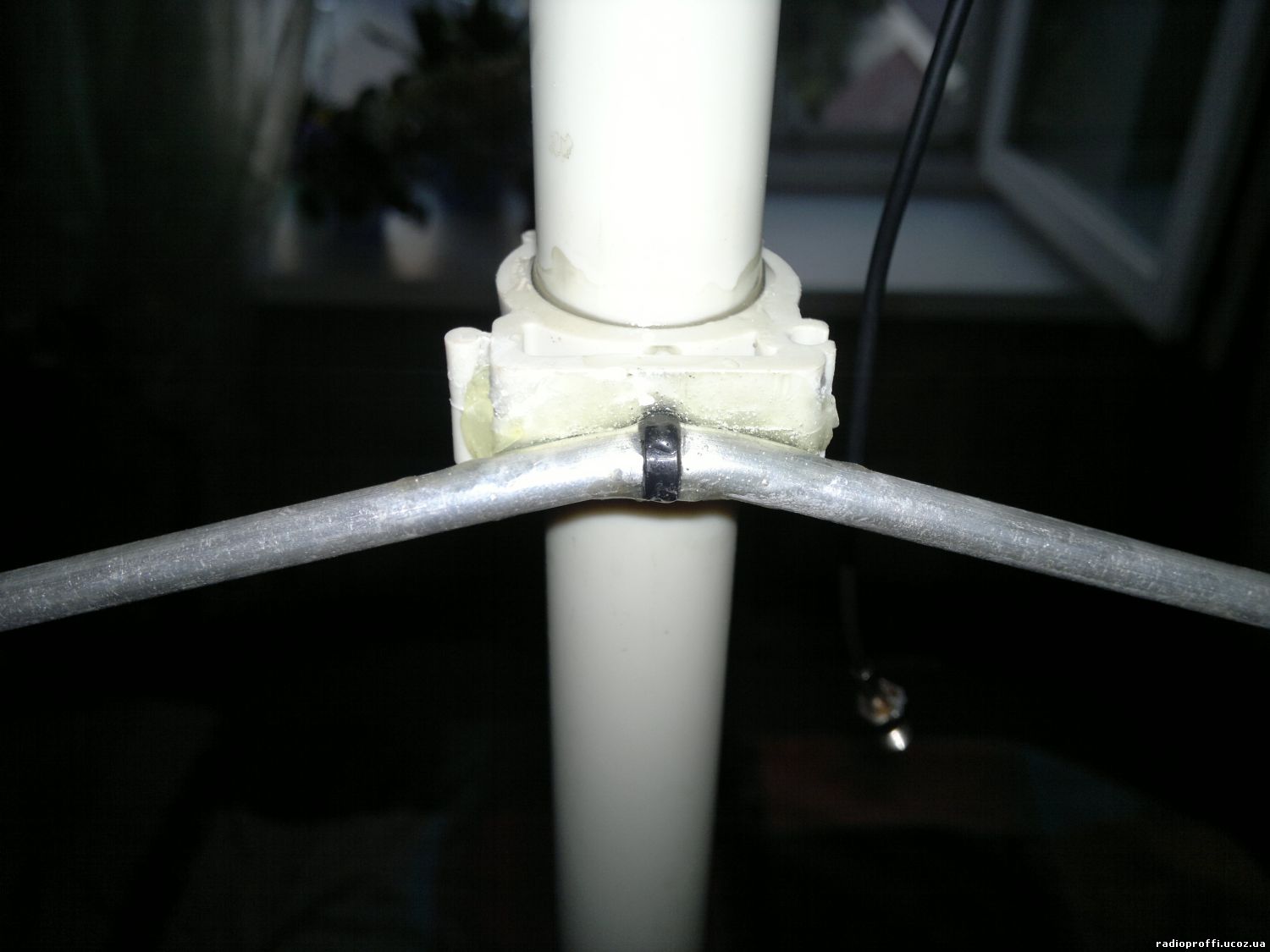

Цитата uv5eoe ( ) узел крепления изогнутого рефлектора
Закрепил пока простенько и залил временно эпоксидкой, в дальнейшем сделаю более крепко и надёжно, но пока так

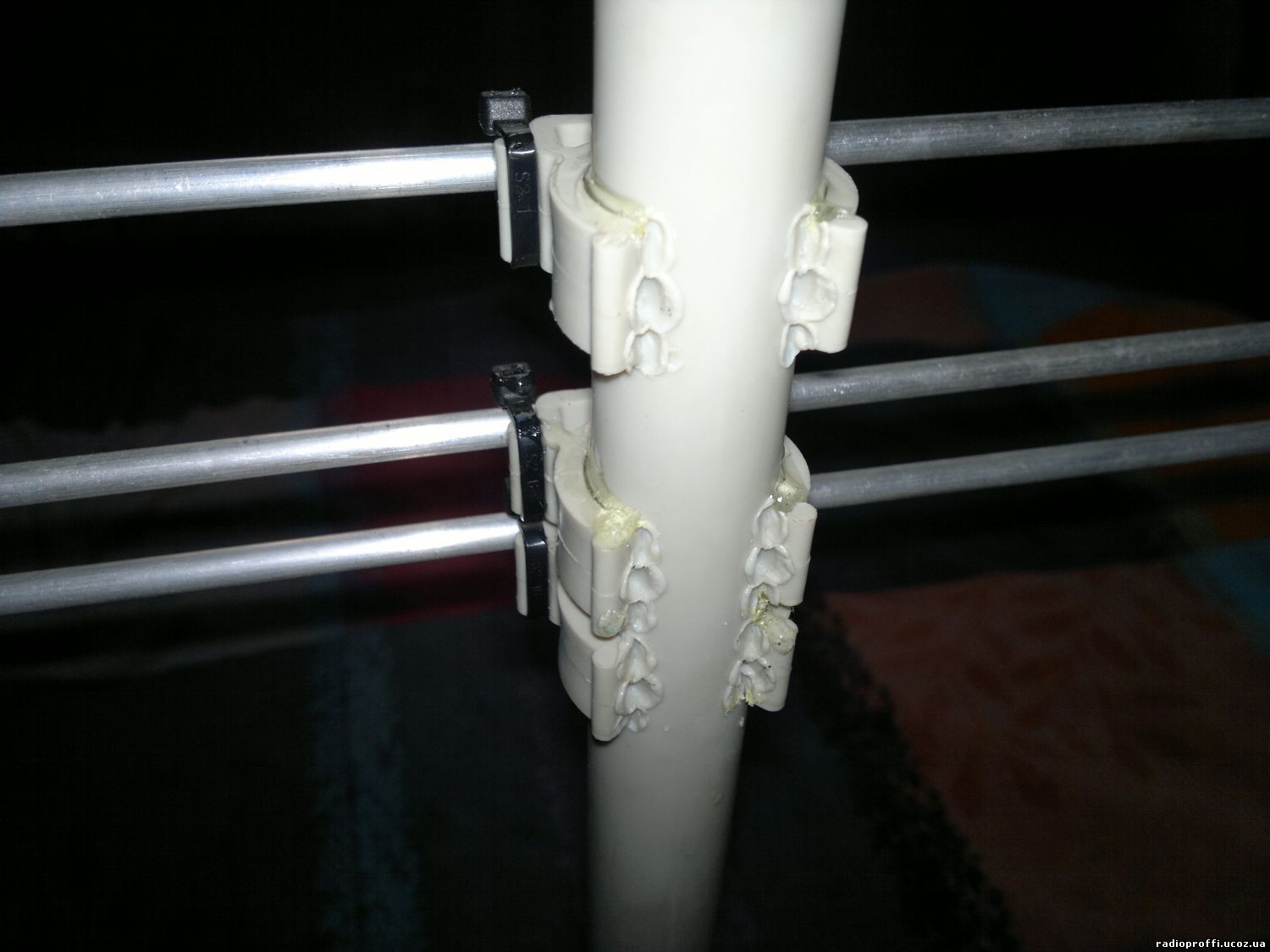

Дабы не допустить перемещение элементов относительно друг-друга, а также для соблюдения соосности всех элементов, закрепил все пластиковые крепления на трубе (буме) при помоши паяльника
UW5EIJ/315LR315
Сообщение отредактировал MIXA - Пятница, 2015-07-31, 11:00 PM |
| |
| |
| eddi5113 | Дата: Суббота, 2015-08-01, 12:50 PM | Сообщение # 5 |
 Професионал
Группа: Проверенные
Сообщений: 309
Статус: Offline
| MIXA, Миша, уже есть какие то наработки, опыт, так все же, что лучше, "максончик" или эта антенна?
|
| |
| |
| MIXA | Дата: Суббота, 2015-08-01, 2:47 PM | Сообщение # 6 |
|
Професионал
Группа: Проверенные
Сообщений: 361
Статус: Offline
| Цитата eddi5113 ( ) что лучше, "максончик" или эта антенна?
С антенной по Вашим чертежам и расчётам на приём стало работать лучше (на порядок громче), пробовал на передачу на вызывной двойке 145.500, мне давали рапорт 59+20, ато и +30. Ваша антенна однозначно лучше по характеристикам. Немного тяжелее в использовании (в плане габаритов и веса), но я бы не записывал это в минусы. У "максона" есть один серьёзный недостаток, очень тяжело сохранять геометрию конструкции при эксплуатации (очень тяжело у "максона" закрепить все элемент соосно, а главное неподвижно). Вечно что-то крутилось и смешалось.
UW5EIJ/315LR315
Сообщение отредактировал MIXA - Суббота, 2015-08-01, 2:56 PM |
| |
| |
| eddi5113 | Дата: Суббота, 2015-08-01, 5:55 PM | Сообщение # 7 |
|
Професионал
Группа: Проверенные
Сообщений: 309
Статус: Offline
| MIXA, Цитата У "максона" есть один серьёзный недостаток, очень тяжело сохранять
геометрию конструкции при эксплуатации (очень тяжело у "максона"
закрепить все элемент соосно, а главное неподвижно).
|
| |
| |
| MIXA | Дата: Суббота, 2015-08-01, 8:57 PM | Сообщение # 8 |
|
Професионал
Группа: Проверенные
Сообщений: 361
Статус: Offline
| Загадочный эффект наблюдаю уже который раз
Заключается он в следующем, вот к примеру сегодня я должен был ловить SO-50 c 18:01 до 18:14 согласно информации из "Орбитрона", логично предположить что где-то в 18:07 я должен был слышать максимальный уровень сигнала который должен нарастать с 18:01 и плавно затухать к 18:14. Так вот, что по факту происходит (причём уже не первый раз и не только на эту антенну 4+6, но и на "моксон"), я слушаю как постепенно увеличивается уровень сигнала и когда он максимальный, я выбираю паузу в QSO и зову оглашая свой позывной. Сегодня к примеру сделал так в 18:07, так вот, по идеи я должен слушать как дальше проводят QSO и дай Бог кто-то ответит мне. А по факту я после выхода в эфир кроме помех и шума не слышу НИЧЕГО. Как будто после 18:07 резко настаёт 18:14 и спутник улетает из зоны покрытия. Подскажите пожалуйста  , проконсультируйте что я делаю неправильно?
UW5EIJ/315LR315
|
| |
| |
| eddi5113 | Дата: Суббота, 2015-08-01, 10:50 PM | Сообщение # 9 |
|
Професионал
Группа: Проверенные
Сообщений: 309
Статус: Offline
| MIXA, Цитата А по факту я после выхода в эфир кроме помех и шума не слышу НИЧЕГО.
|
| |
| |
| Greyman | Дата: Воскресенье, 2015-08-02, 6:24 PM | Сообщение # 10 |
 Завсегдатай
Группа: Проверенные
Сообщений: 1147
Статус: Offline
| Эдуард, оно и так, и не совсем так...
Позволю себе процитировать слова Богдана UR3PGW:
Цитата Щодо SAT, коли супутник пролітає над головою, то чомусь майже завжди сигнали
його зникають ("провалюються"), і це стосується не тільки SO-50, але й інших
SAT.
Сам замечал такое. Поэтому еще в самом начале своих "потуг" работы через спутник, прислушался к советам Сергея UR3CTB:
Цитата Когда спутник высоко, как некоторые говорят, на оверхеде несмотря на близкую дистанцию до спутника очень трудно проводить QSO! Потому-что быстро меняются частоты по доплеру и как правило когда спутник над голой, то большой QRM (сейчас уже у многих станций есть елевация антенн) хехе -) Вот под гоирзонт работать проще, и связи дальние и слышно хорошо, да и QRM меньше! Как правило если спутник уходит и прижимается к горизонту то появляется так называемый "гроунд ефект" у сигнала, добавляется в теории +6дб к сигналу! Такое явление наблюдают лунники при работе через Луну, когда луна прижимается к горизонту сигнаны становятся громче, все из-за этого гроунд ефекта!
Поэтому я стараюсь работать с более низкими орибитами.
Воистину правду говорят, что "лучшее - враг хорошего"
Сообщение отредактировал Greyman - Воскресенье, 2015-08-02, 6:40 PM |
| |
| |
| eddi5113 | Дата: Понедельник, 2015-08-03, 9:30 PM | Сообщение # 11 |
|
Професионал
Группа: Проверенные
Сообщений: 309
Статус: Offline
| Greyman, Цитата Эдуард, оно и так, и не совсем так...
MIXA, Вам все таки нужна более избирательная по приему радиостанция.
|
| |
| |
| MIXA | Дата: Понедельник, 2015-08-03, 10:37 PM | Сообщение # 12 |
|
Професионал
Группа: Проверенные
Сообщений: 361
Статус: Offline
| Цитата eddi5113 ( ) Вам все таки нужна более избирательная по приему радиостанция
Согласен! Не спорю . Ну или хотя бы за город выехать, там баофенг заметно лучше работает ввиду отсутствия "пром" помех. Проверенно на личном опыте.
UW5EIJ/315LR315
|
| |
| |
| BRAMBUL | Дата: Понедельник, 2015-08-03, 11:09 PM | Сообщение # 13 |
|
Професионал
Группа: Проверенные
Сообщений: 417
Статус: Offline
| Цитата eddi5113 ( ) MIXA, Вам все таки нужна более избирательная по приему радиостанция.
ut7e.com
|
| |
| |
| eddi5113 | Дата: Вторник, 2015-08-04, 10:28 PM | Сообщение # 14 |
|
Професионал
Группа: Проверенные
Сообщений: 309
Статус: Offline
| BRAMBUL, Цитата Подскажите на что надо обращать внимание, на избирательность по соседнему или зеркальному каналу? |
| |
| |
| Greyman | Дата: Понедельник, 2015-08-10, 8:31 PM | Сообщение # 15 |
|
Завсегдатай
Группа: Проверенные
Сообщений: 1147
Статус: Offline
| Немного не по теме, но заводить новую ветку не стал. Событие разовое.
Ради интереса сегодня послушал как общаются между собой космонавты и Земля во время выхода в открытый космос. Несколько минут, пока МКС проходила через зону радиовидимости, удалось записать. Желающие послушать могут скачать файлик здесь:
https://yadi.sk/d/fjoNBXb3iNf63 - 7,5 Мбайт, чуть более 4 минут.
Антенна - 3+4 элемента от RV3EFG. Местами слышно шипение - это мои огрехи: не очень точно ориентировал антенну.
|
| |
| |
