Постройка Эхо-репитера
|
|
| Павел | Дата: Воскресенье, 2012-01-29, 11:34 AM | Сообщение # 1 |
 Частый гость
Группа: Друзья
Сообщений: 638
Статус: Offline
| Эхо-репитер Я впервые услышал на Си-Би диапазоне(9-й канал 27.060),когда Женя мне показал на своей СиБи-шке как он работает,так прикольно было слышать свой-же голос в ответ!
Идея постройки эхо-репитера мне пришла в голову,когда я когда шел домой,и увидел свою антенну на крыше на фоне синего неба."А почему бы не сделать себе местный попугай?"-подумал я.

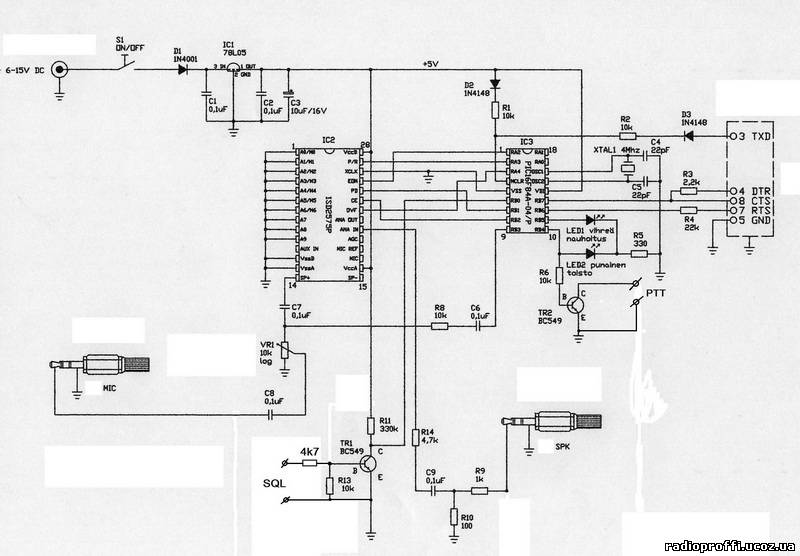

Просмотрев большое количество схем в интернете,и посоветовавшись с Женей,мы остановились на таком варианте:
Схема была взята с какого то иностранного сайта и подрисована под свои нужды.
Микросхема цифрового диктофона была использована ISD2590.Она вместе с микроконтроллером были посажены на панельки,таким образом,их можна оперативно извлекать,в случае чего.

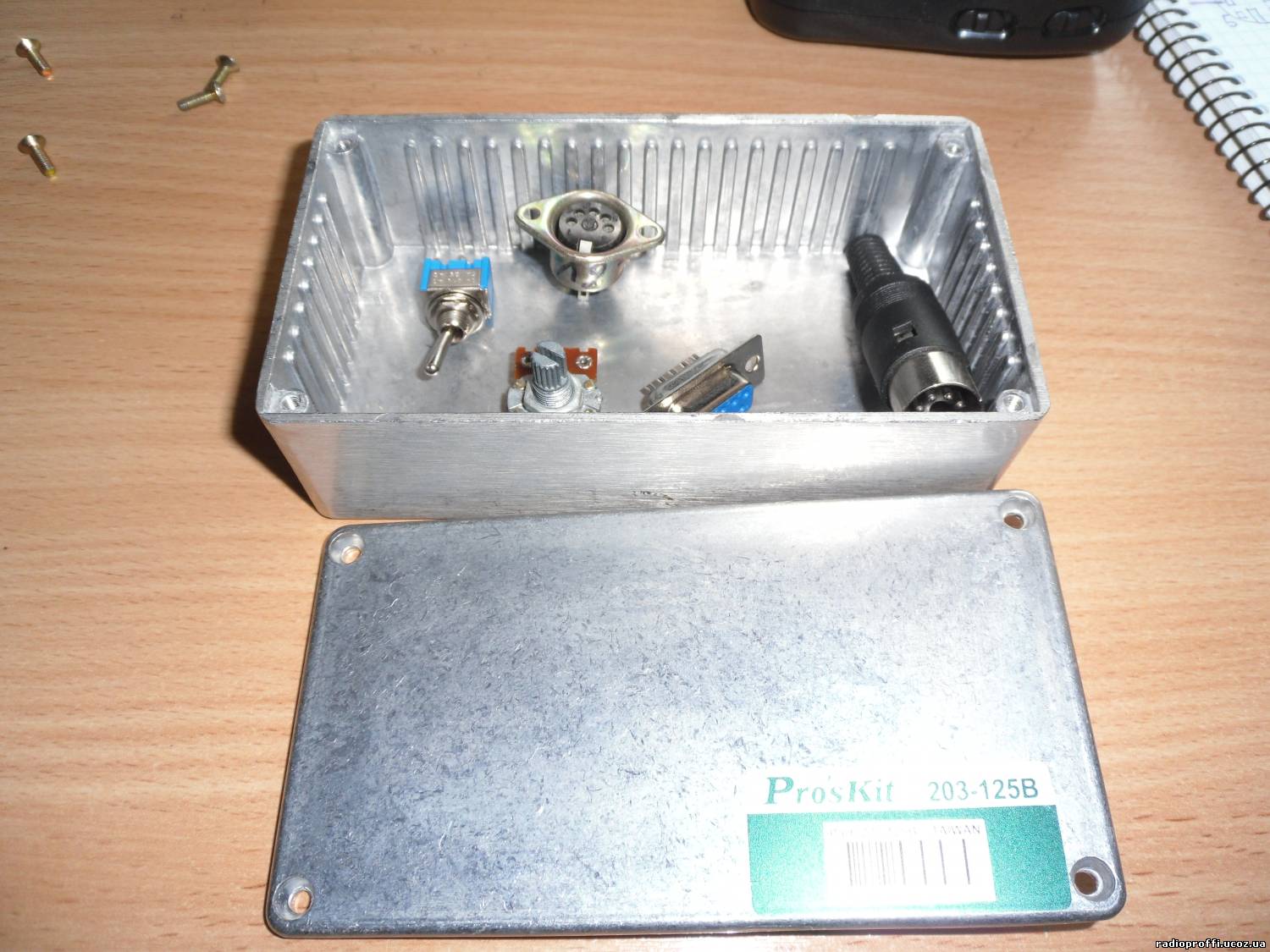

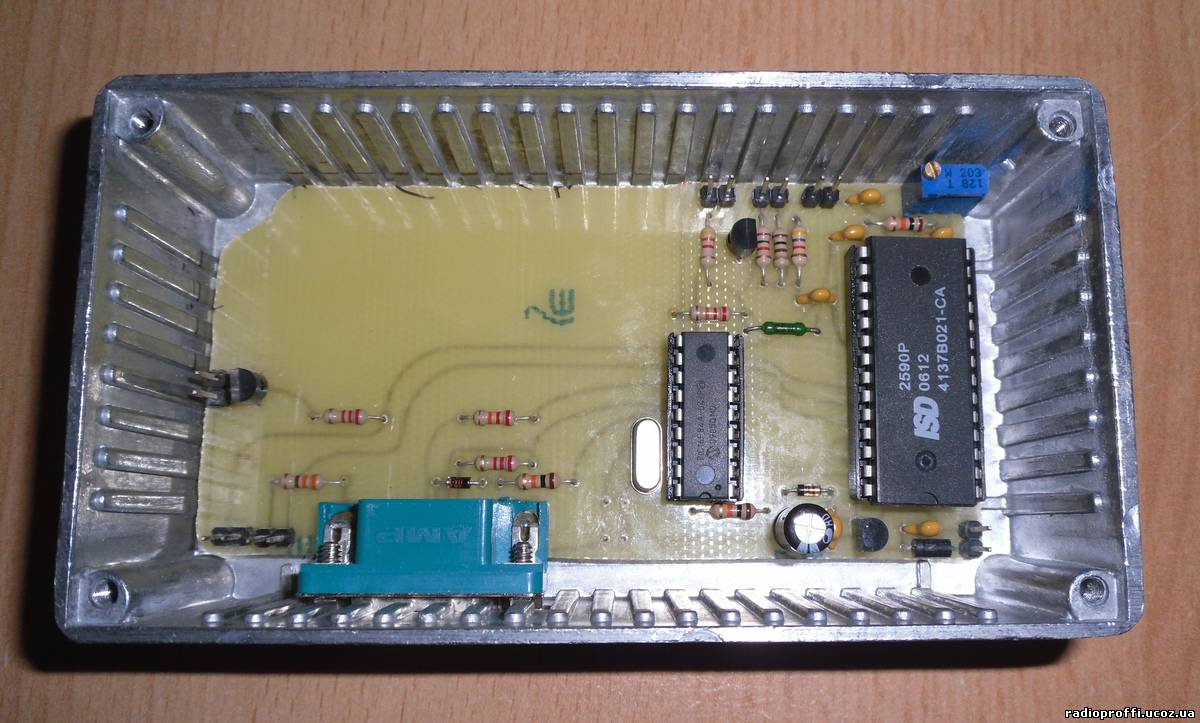

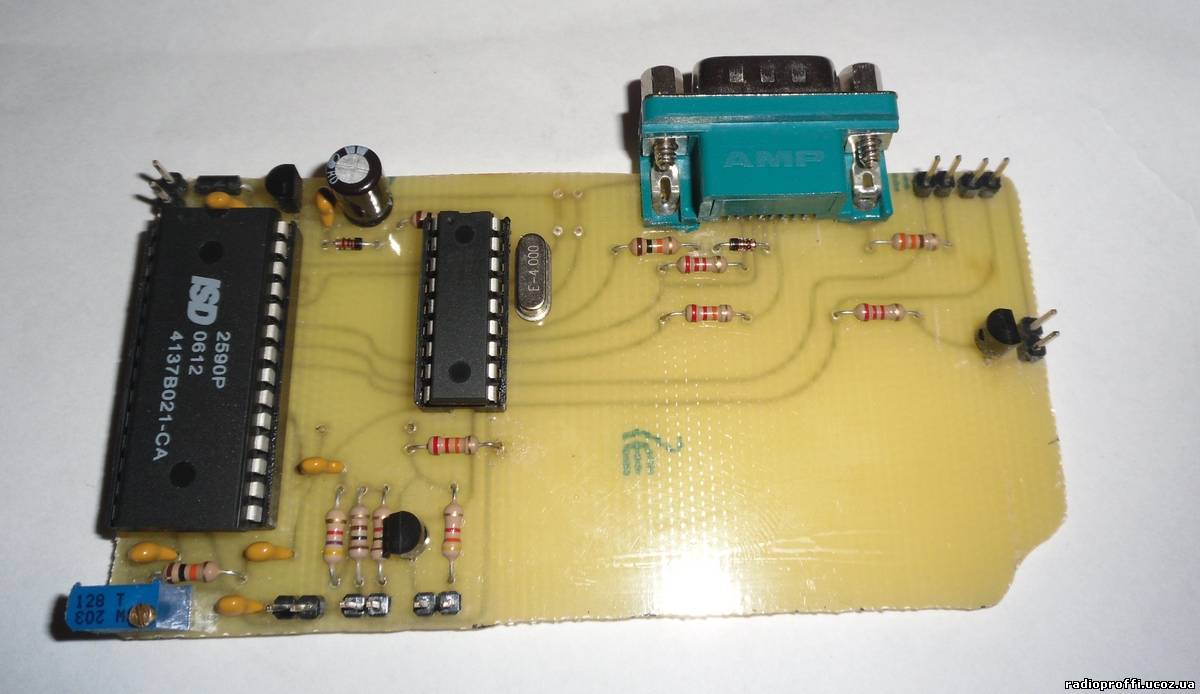

Попугая было решено смонтировать в алюминиевую коробочку,которая была у меня куплена для другого,но так и не была использована,и теперь она пригодилась.Внутри коробочки была установлена плата
а так-же:
-выключатель питания;
-разъем для подключения питания;
-разьем для коммутации с радиостанцией;
-индикаторный светодиод
UW5EDP
|
| |
| |
| Павел | Дата: Воскресенье, 2012-01-29, 11:36 AM | Сообщение # 2 |
|
Частый гость
Группа: Друзья
Сообщений: 638
Статус: Offline

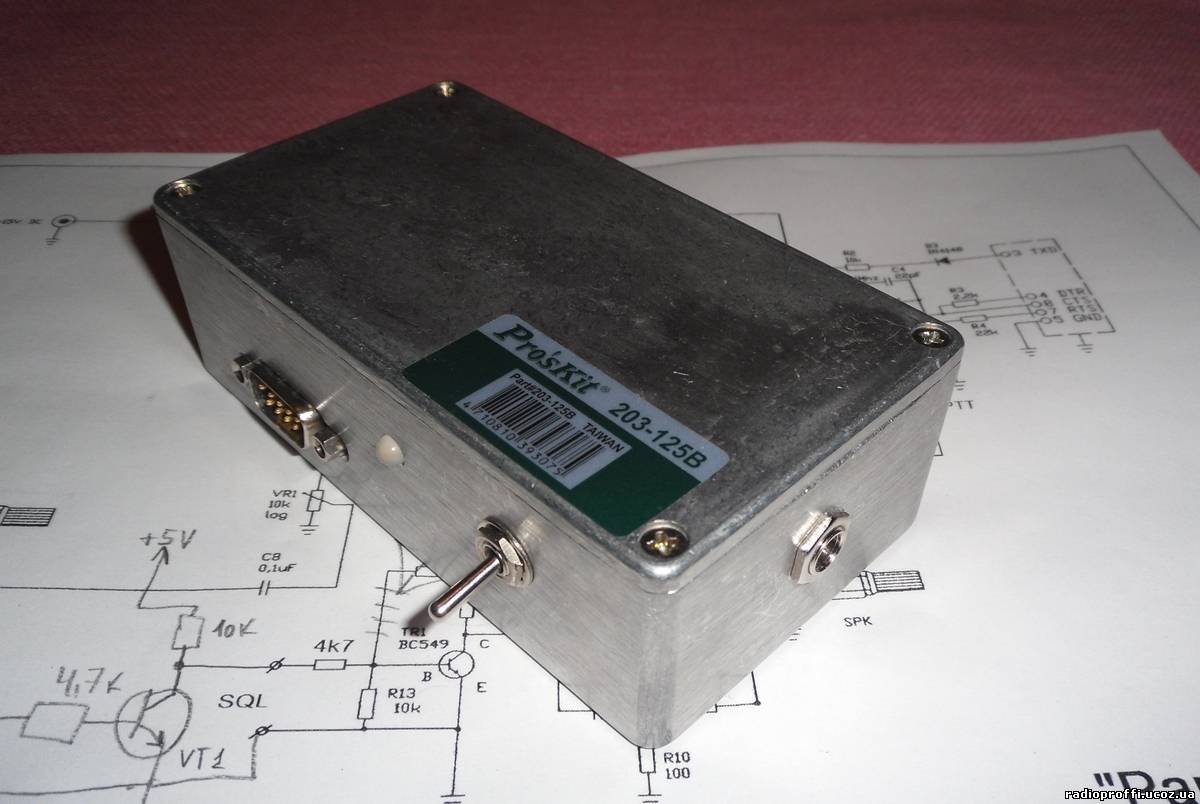

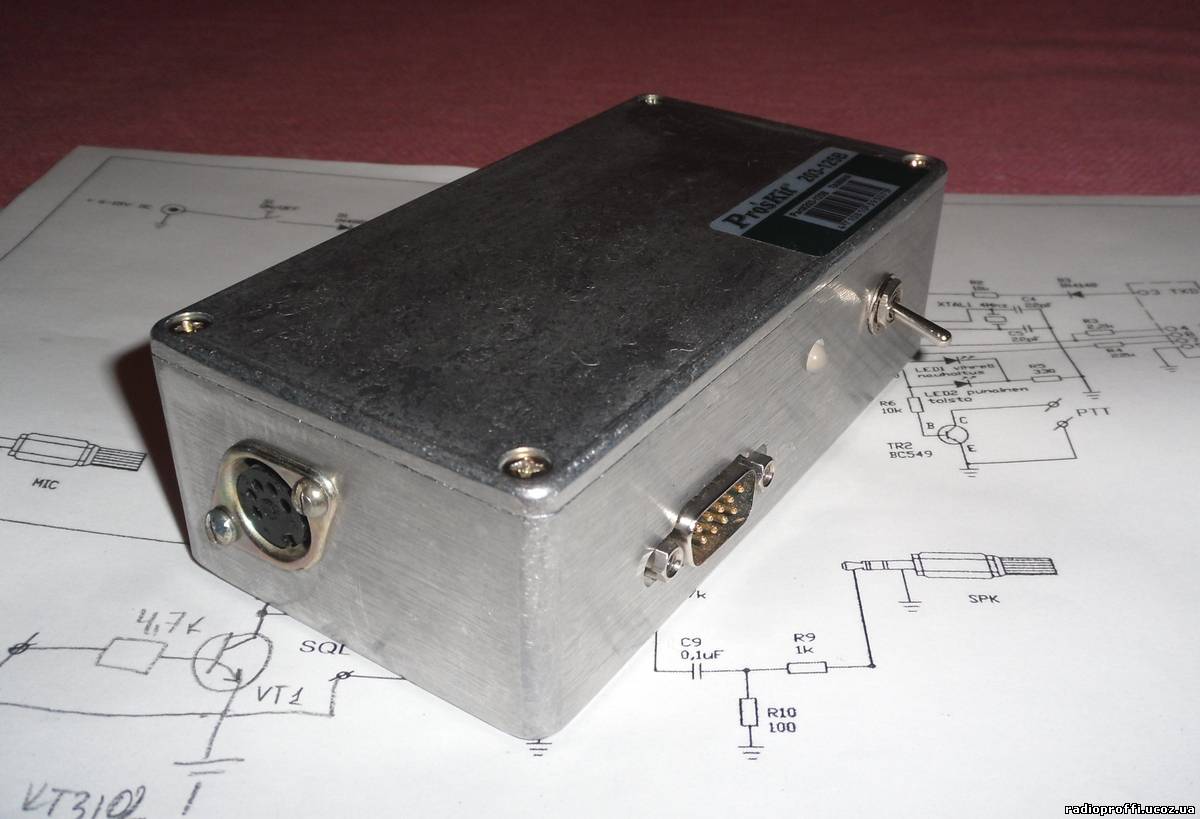

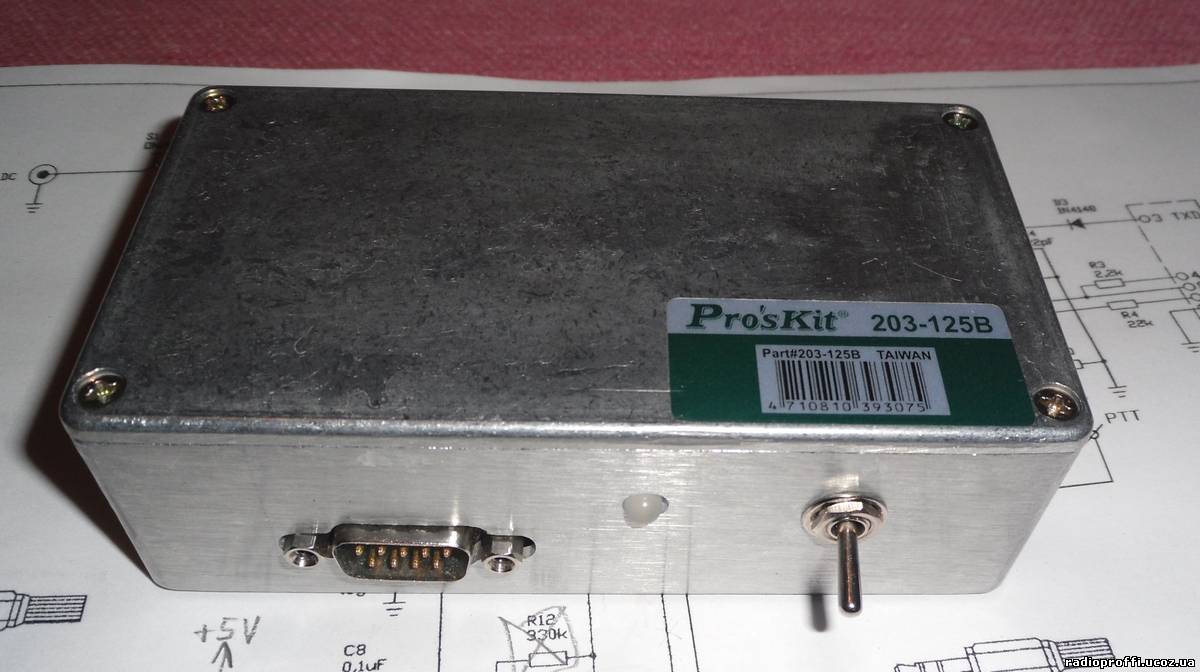

| Общий вид эхо-репитера:

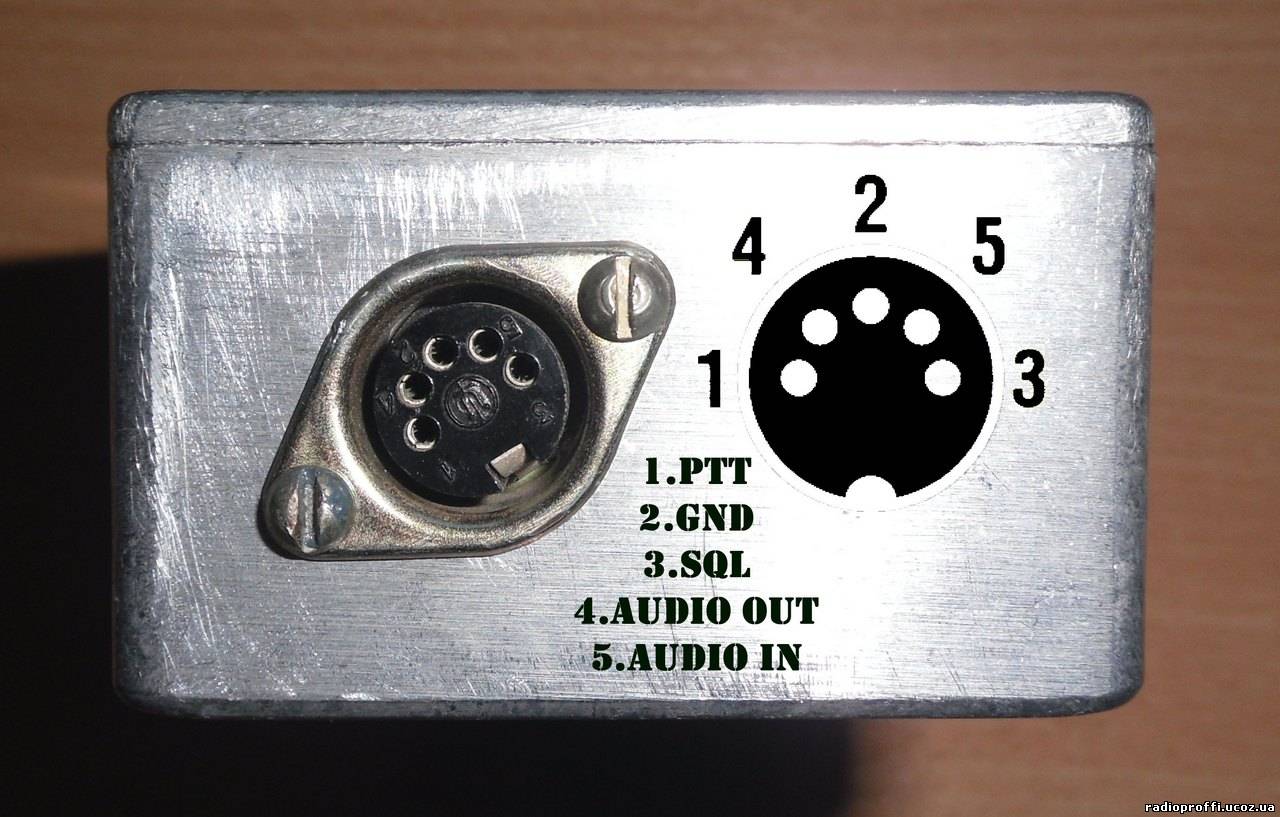

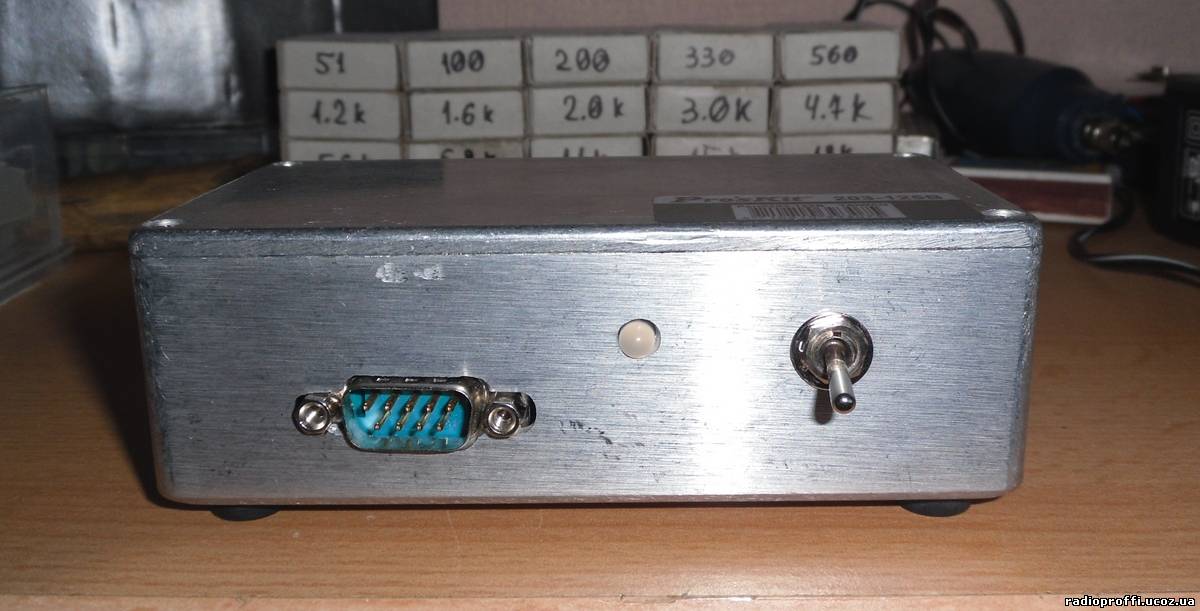

Разъем для подключения к радиостанции(крупным планом):
Пару слов как работает репитер:
При включении питания,зеленый светодиод должен мигнуть два раза. После этого загорается красный светодиод,и в эфир передается маяк,теперь можна проводить связь.Ппосле каждого отпускания кнопки PTT на вашей радистанции,прозвучит РОДЖЕР БИП.Время записи репитера - 90 секунд.ПО истечении времени записи,прозвучит звуковой сигнал и запись прекратится.
UW5EDP
Сообщение отредактировал Павел - Воскресенье, 2012-01-29, 11:43 AM |
| |
| |
| Павел | Дата: Воскресенье, 2012-01-29, 11:44 AM | Сообщение # 3 |
|
Частый гость
Группа: Друзья
Сообщений: 638
Статус: Offline
| Теперь немножко о том,как я подключил данный репитер к радиостанции YAESU FT-7800

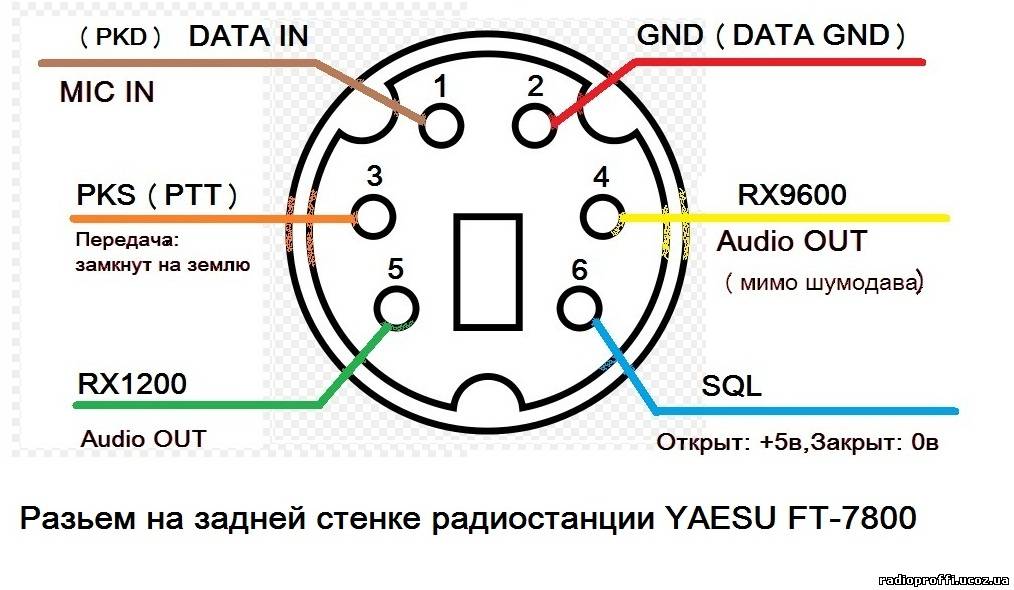

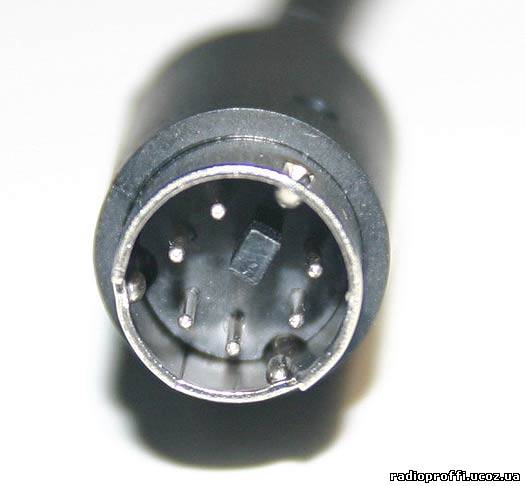

Data-разъем на станции является разъемом Mini DIN-6
и имеет следущую распайку:
Были задействованы:
1)Mic in
2)GND
3)PTT
4)RX9600,так как на RX1200 звуковой сигнал вобще не слышим.
5)SQL
После нескольких тестирований эхо-репитера стало понятно то,что громкости с радиостанции YAESU FT-7800 не хватает,и запись получается тихая,в то время как РОДЖЕР БИП громкий, что вызывает неудобства.

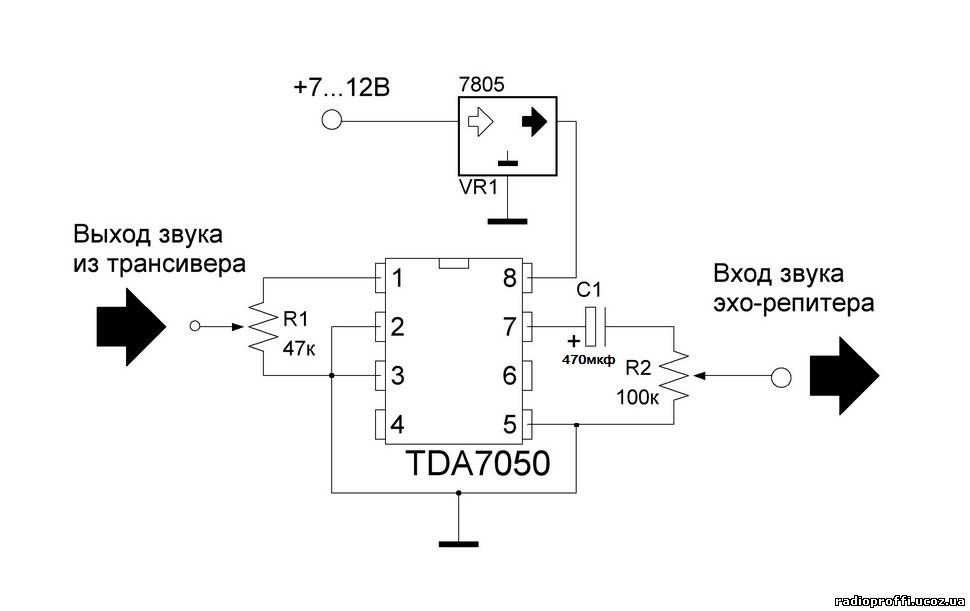

Было решено установить усилительный каскад на микросхеме TDA7050.
Схема включения ниже:

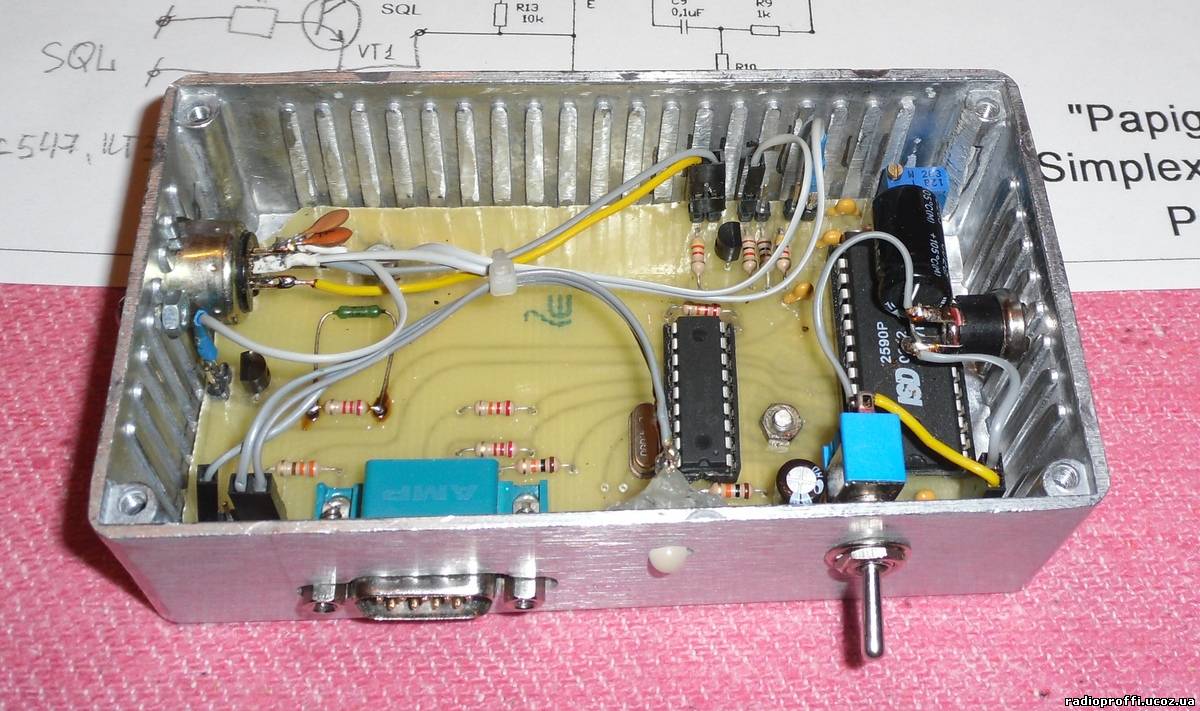

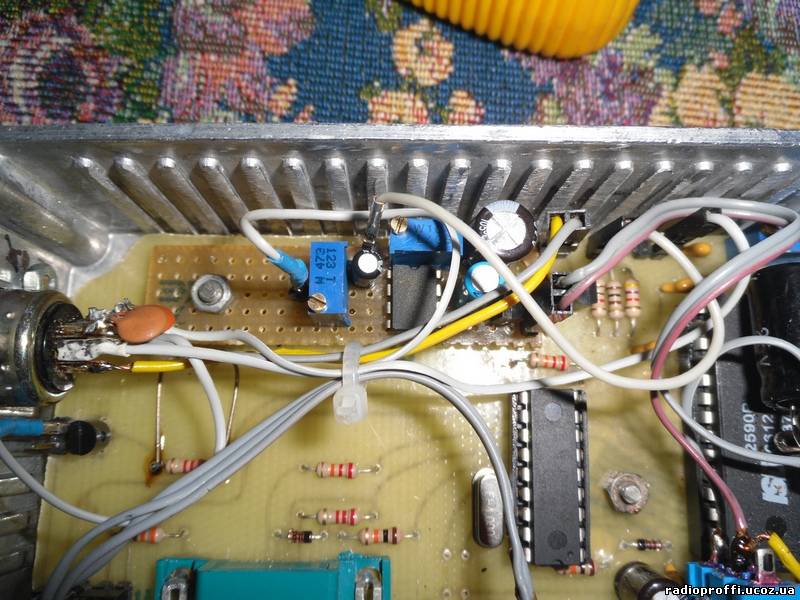

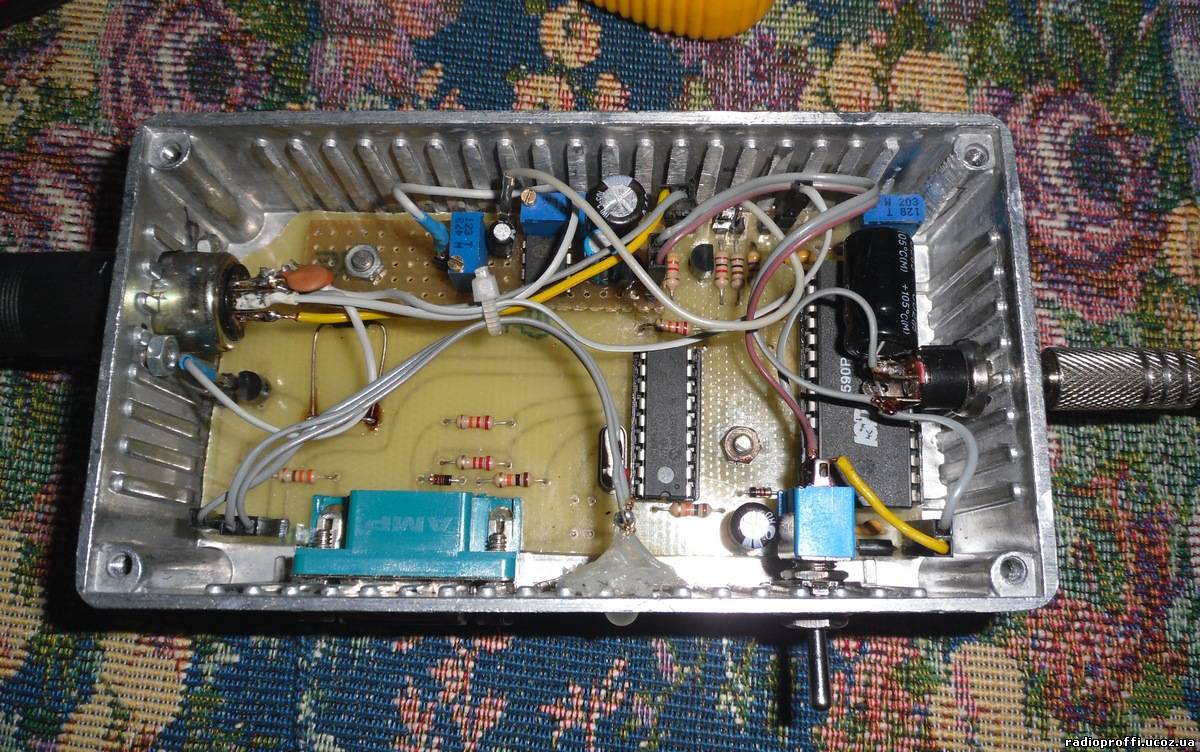

После сборки схемы на макетке и установке в корпус с основной платой попугая,подстроечными резисторами был выставлен на слух оптимальный уровень звука.
UW5EDP
Сообщение отредактировал Павел - Воскресенье, 2012-01-29, 11:59 AM |
| |
| |
| Павел | Дата: Воскресенье, 2012-01-29, 11:49 AM | Сообщение # 4 |
|
Частый гость
Группа: Друзья
Сообщений: 638
Статус: Offline

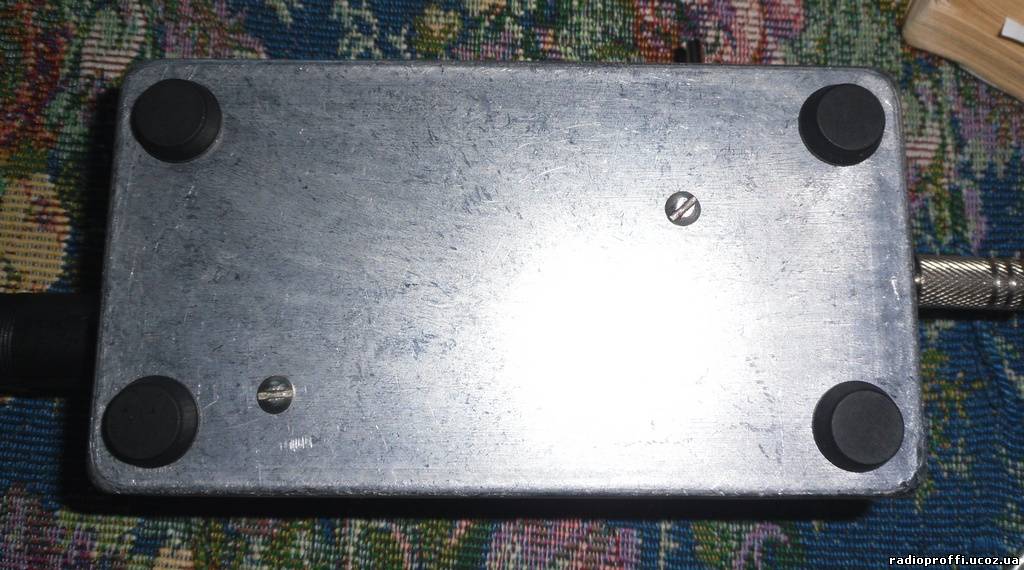

| Так-же к корусу были приклеены четыре резиновых ножки,так как болты крепящие плату выступали наружу
Теперь попугай полностью закончен и может быть введен в эксплуатацию:)
И на последок краткий видеобзор и демонстрация работы эхо-репитера:
UW5EDP
Сообщение отредактировал Павел - Воскресенье, 2012-01-29, 11:55 AM |
| |
| |
| radioproffi1 | Дата: Воскресенье, 2012-01-29, 12:11 PM | Сообщение # 5 |
 Всегда здесь
Группа: Администраторы
Сообщений: 2439
Статус: Offline
| Молодец , все красиво и подробно
Когда можно будет потестить???
|
| |
| |
| tem | Дата: Воскресенье, 2012-01-29, 12:34 PM | Сообщение # 6 |
 Специалист
Группа: Проверенные
Сообщений: 214
Статус: Offline
| Видео старенькое Морзянкой букву Х отбивает, вместо К. И усилителя там явно нет - тиховато
Сейчас, естественно, прошивку исправили, всё правильно отбивает. Ещё момент - в ходе экспериментов Паша спалил МК PIC16F84A (о чём сам не признался привселюдно...). Новый такой контроллер найти не удалось, зато у меня в запасе нашлась туева хуча более современных контроллеров - PIC16F628A (благо, плату не пришлось переделывать - у них выводы полностью совпадают). После некоторых танцев с бубном и сидения за компьютером до 2 часов ночи родилась прошивка для этого контроллера. Стандартный роджер-бип (как в родной прошивке - бессмысленный звук) был заменен морзянкой (причём, там два роджербипа - при нормальном окончании передачи и при ошибке - например, время записи превысило 90сек). Первый раз я их перепутал (буквы К и Х - в нормальном режиме должна быть буква К, эта ошибка видна на видео...). Была изменена скорость и тон морзянки и т.п.

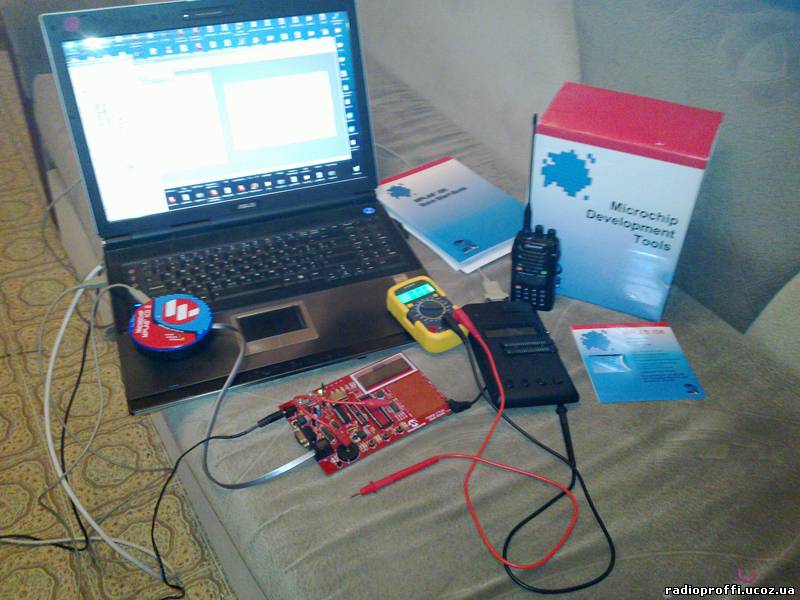

^^ Процесс отладки ^^
Вчера процесс изготовления был завершен сборкой БП для попугая, добавлением усилителя и перепрошивкой МК. Ну и по дороге от Паши домой я проверил репитер на дальность (репитер установлен внизу ул.Тополиной, в балке - совершенно неудачное место, антенна - 6-элементный волновой канал, направленный в сторону авто-вело репитера, стоит на крыше 9-этажки, на уровне где-то 7-го этажа соседних домов, к сожалению). До угла ул.Паникахи и Запорожского Шоссе репитер уверенно открывался на 1Вт на портативку (из маршрутки...), в районе ул.Космической почему-то завал произошёл - репитер не открывался, чуть дальше отъехали - всё нормально. Дальше мощность пришлось увеличить и репитер открывался вплоть до Подстанции. Дальше опять завал, практически ничего не было слышно... Но сюрпризом оказалось то, что я смог открыть репитер (в шумах, но смог!) прямо из дому, возле ТРК Материк.
Сейчас репитер работает во временном режиме (т.к. у радиостанции нет собственного БП - она питается от компьютера). Мощность 10Вт, частота 434.750, без субтона. Возможно, потом изменим частоту...
За прошивкой для МК, если кому-то нужно будет - обращайтесь прямо в теме. Мы не жадные
Сидят себе радиолюбители...
...и дружно ЛЮБЯТ РАДИО!
|
| |
| |
| radioproffi1 | Дата: Воскресенье, 2012-01-29, 1:20 PM | Сообщение # 7 |
|
Всегда здесь
Группа: Администраторы
Сообщений: 2439
Статус: Offline
| Женя есть идея , могу для попугаестроения выделить Кенвуд 2107 (оригинал) на 145 МГц , место для репки могу предложить у себя на крыше (220 найду и ключи тоже по край ней мере уже чел приехал) или на работе .
Если у вас есть козырнее места для установки то прекрасно
|
| |
| |
| tem | Дата: Воскресенье, 2012-01-29, 2:34 PM | Сообщение # 8 |
|
Специалист
Группа: Проверенные
Сообщений: 214
Статус: Offline
| Можно было бы, только если б на 430... На двойке смысла не вижу в попугае, честно говоря. А то, что к крыше есть доступ уже - это хорошо
Вообще, на счёт 430 - подумать нужно. Есть у нас от пуксинга плата (старая версия)...
Местный топольской попугай поднять можно будет
И антенны Харченко выкупить хотелось бы
Сидят себе радиолюбители...
...и дружно ЛЮБЯТ РАДИО!
|
| |
| |
| radioproffi1 | Дата: Воскресенье, 2012-01-29, 3:02 PM | Сообщение # 9 |
|
Всегда здесь
Группа: Администраторы
Сообщений: 2439
Статус: Offline
| На 400 ничего толкового из радеек у меня пока нет , Пуксинг 2р не очень гуд , динамика никакая с наружной антенной.
|
| |
| |
| Павел | Дата: Воскресенье, 2012-01-29, 5:30 PM | Сообщение # 10 |
|
Частый гость
Группа: Друзья
Сообщений: 638
Статус: Offline
| Ну значит будем ждать,торопится нам некуда и острой необходимости в попугае пока тоже нет
UW5EDP
|
| |
| |
| Inverse | Дата: Воскресенье, 2012-01-29, 8:51 PM | Сообщение # 11 |
 Подслушивает
Группа: Друзья
Сообщений: 32
Статус: Offline
| Открылся с ул. Калиновой, 10 этаж. Немного неуверенно и тихонько на 3Вт портативку, хотя морзянку было слышно громко и отлично.
GL DE UW5EEJ
|
| |
| |
| Павел | Дата: Воскресенье, 2012-01-29, 10:28 PM | Сообщение # 12 |
|
Частый гость
Группа: Друзья
Сообщений: 638
Статус: Offline
| Та мне антенну повыше необходимо поднять,но это уже когда потеплеет
UW5EDP
|
| |
| |
| G-H | Дата: Понедельник, 2012-01-30, 0:22 AM | Сообщение # 13 |
 Частый гость
Группа: Проверенные
Сообщений: 532
Статус: Offline
| Только что пытался протестить репитер на 434.750.
Не знаю, может был отключен, а может антеннка не достает, хотя работал на наружную.
73!
|
| |
| |
| Павел | Дата: Понедельник, 2012-01-30, 5:03 PM | Сообщение # 14 |
|
Частый гость
Группа: Друзья
Сообщений: 638
Статус: Offline
| Он не всегда работатет....только когда комп включен,пока работать будет с перебоями,пока БП не сделаем отдельный на радиостанцию
UW5EDP
Сообщение отредактировал Павел - Понедельник, 2012-01-30, 6:33 PM |
| |
| |
| tem | Дата: Вторник, 2012-01-31, 3:06 AM | Сообщение # 15 |
|
Специалист
Группа: Проверенные
Сообщений: 214
Статус: Offline
| Прикрепляю исходник прошивки. Компилируется в MPLAB, шить можно чем угодно - даже не вытаскивая контроллер - прямо через COM-порт.
Что можно менять:
Строки 135-178 - азбука морзе (точнее, соответствие - знак и его двоичное представление)
Строки 183-206 - соответственно, позывной (или сигнал, который репитер будет выдавать в эфир периодически)
Строка 239 - цифру 10 можно менять. Это интервал (в минутах) - как часто будет звучать в эфире позывной
Строки 245, 452 и 480 - команду BTFSS можно менять на BTFSC (только обязательно одновременно во всех трёх местах) - в одном случае, SQL будет работать в инверсии, в другом - нет - в зависимости от конкретной цели. В одном случае на порт RB0 (6я нога контроллера) нужно дать единицу, чтобы началась запись (и ноль, чтоб закончилась), в другом случае - наоборот. В принципе, транзистор TR1 с обвязкой можно вообще исключить из схемы...
Строка 298 - меняем число, в зависимости от конкретной микросхемы ISD - всё прокомментировано...
Строка 313 - аналогично предыдущему.
Строка 338 - аналогично... (менять нужно все три цифры!)
Строки 399-401 - сигнал, который передаётся морзянкой по окончании передачи в случае ОШИБКИ (у нас - буква Х, алфавит такой же...)
Строки 407-409 - роджербип при нормальном окончании передачи (у нас - буква К)
В строках 587 и дальше - можно поиграться с тоном и скоростью морзянки.
587 - частота тире (выше цифра - ниже частота!)
589 - длительность тире (по стандарту - в 3 раза дольше точки)
596 - частота точки (аналогично частоте тире)
598 - длительность точки
Строки 604 и 615 - задают время задержек между знаками и буквами.
Фууух... Вроде, всё описал Прикольнее правдо было читать и разбирать эту программу с комментариями на финском языке. Понять логику того, кто пишет на ассемблере - очень тяжело, порой.
Ещё прикладываю рабочий проект в протеусе 7.7 - тут можно поиграться со звучанием морзянки без перешивки контроллера
