АНТЕННЫ НА УКВ
|
|
| radioproffi1 | Дата: Воскресенье, 2009-11-15, 10:09 PM | Сообщение # 1 |
 Всегда здесь
Группа: Администраторы
Сообщений: 2439
Статус: Offline
| создал темку для самоделкопаяющих

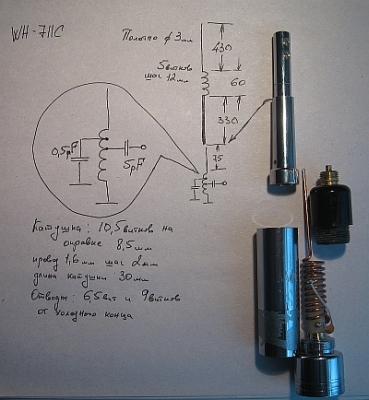

делаем антенны сами конструктив антенны на два бенда 144/430 для авто
|
| |
| |
| radioproffi1 | Дата: Воскресенье, 2009-11-15, 10:23 PM | Сообщение # 2 |
|
Всегда здесь
Группа: Администраторы
Сообщений: 2439
Статус: Offline

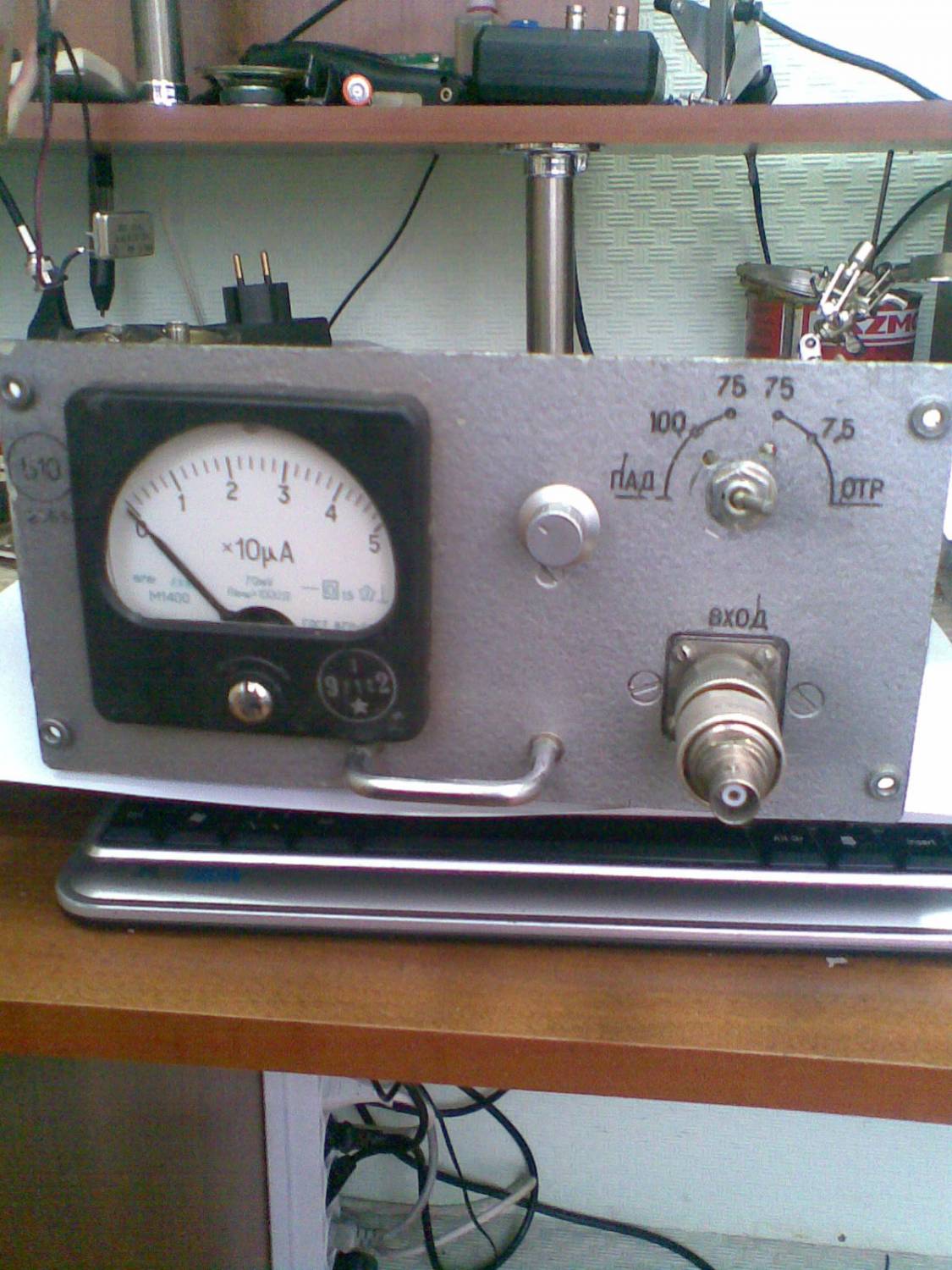

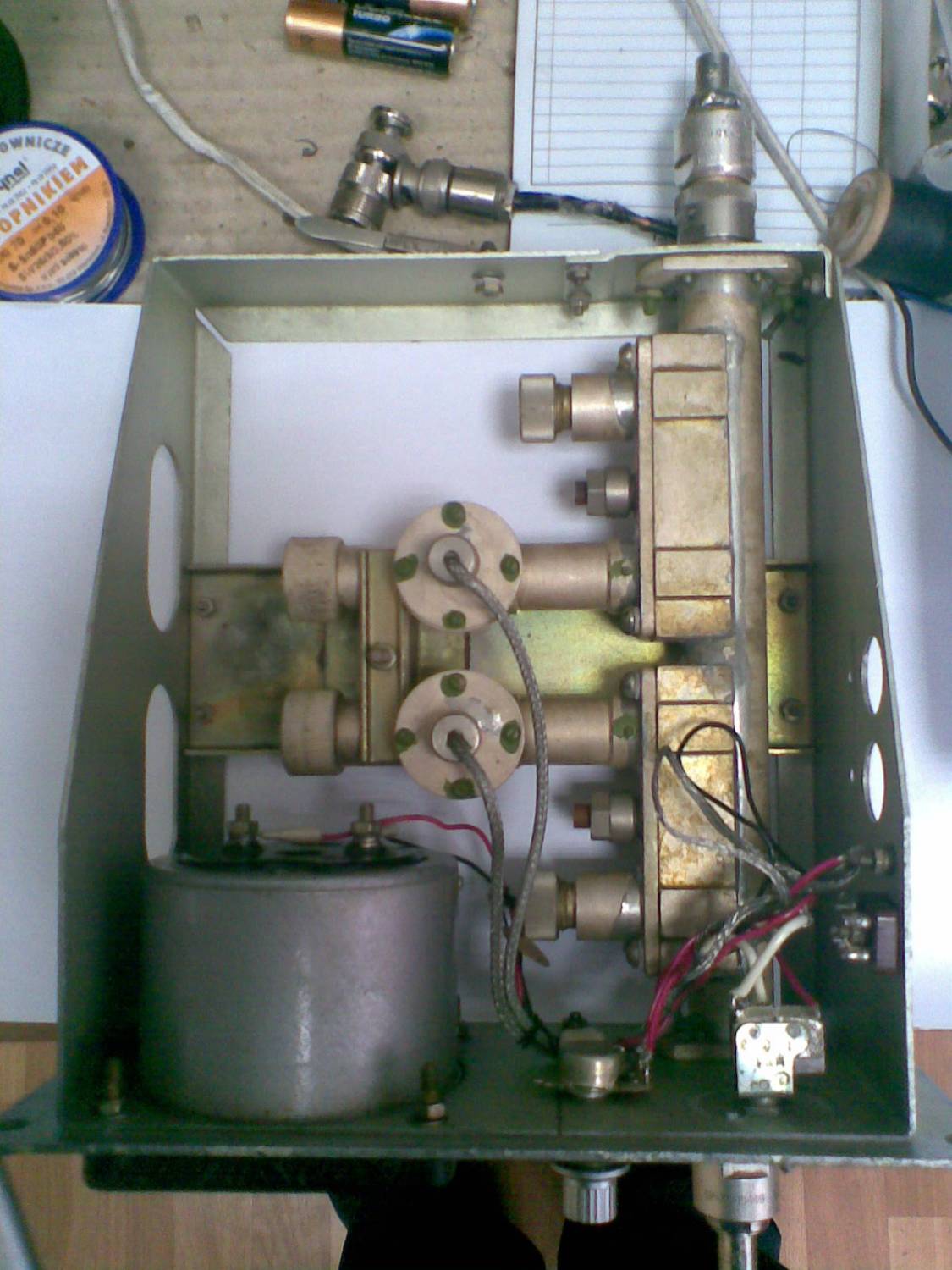

| вот приобрел девайс для измерения ксв
|
| |
| |
| Pirat833 | Дата: Понедельник, 2009-11-16, 10:43 AM | Сообщение # 3 |
|
Опытный
Группа: Пользователи
Сообщений: 70
Статус: Offline
| Quote (radioproffi1) вот приобрел девайс для измерения ксв
Сила.
Радио - сила!
|
| |
| |
| radioproffi1 | Дата: Понедельник, 2009-11-16, 11:14 PM | Сообщение # 4 |
|
Всегда здесь
Группа: Администраторы
Сообщений: 2439
Статус: Offline

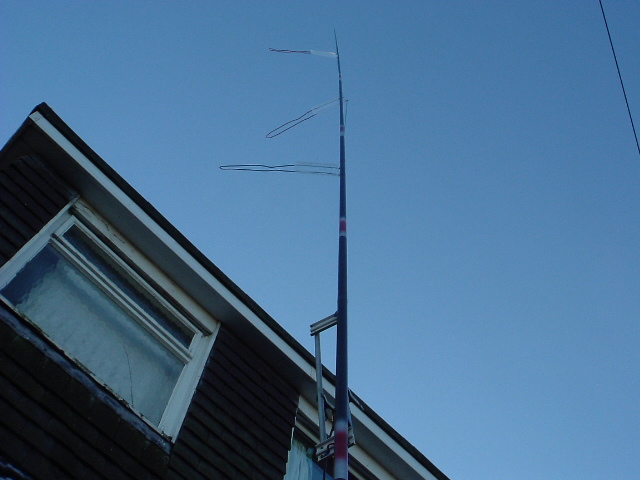

| вот еще один монстр на УКВ :D Коллинеарная 8db на 2 метровый диапазон за £ 20 от M3FVB.

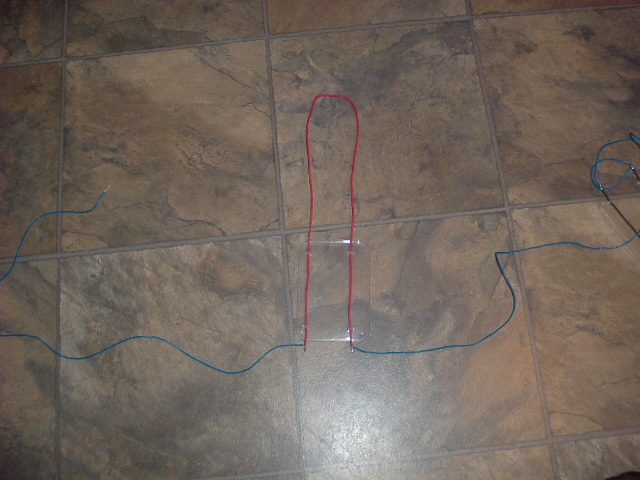

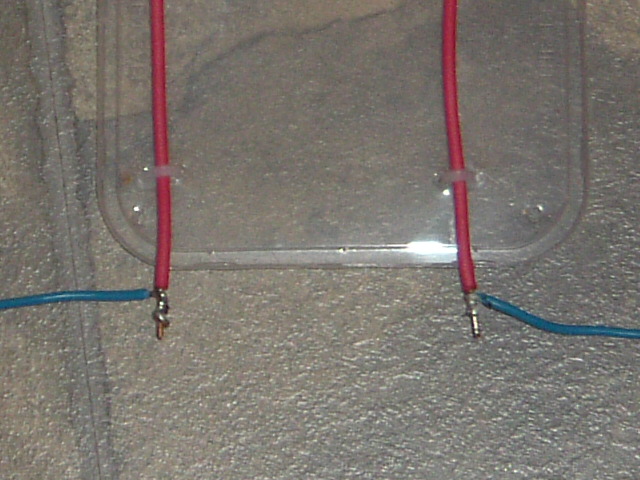

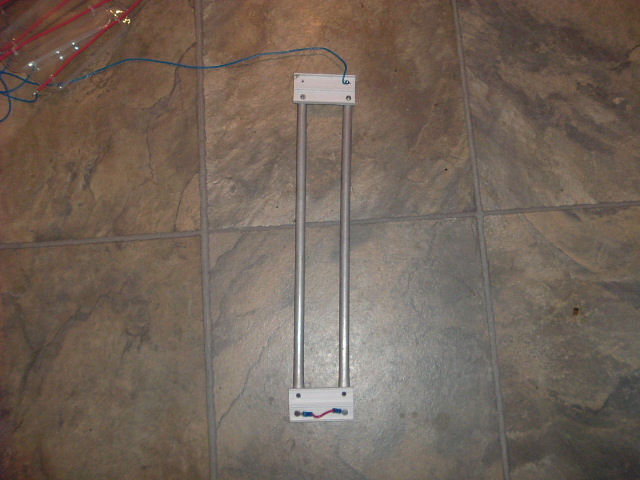

YL3BU, пт, 17.10.2008 - 13:36 Антенны Вертикальные антенны УКВ УКВ антенны     Sean Amesbury M3FVB на своей странице даёт описание антенны на 2 метровый диапазон (Build a 2m 8db collinear for £20), которую, при необходимости можно быстро построить из подручных материалов. Это коллинеарная антенна элементы которой изготовлены из обычного провода. Питание организовано аналогично J-антенне. Основой конструкции может служить, например, удочка. Длинна всех элементов 38.75ins (98,4 см. ~ ½λ)  Фазосдвигающие петли выполнены также из провода закреплённого на крышках пластиковых пищевых контейнеров кабельными стяжками, расстояние между точками подключения елементов 3in (7.6 см). Согласующий трансформатор сделан из двух алюминиевых трубок длиной 19.25ins (48.9 см), расстояние между ними 1.8ins (4.57 см). Питание коаксиальным кабелем из которого также изготовлен балун - 8 витков на ПВЦ трубе. Подробности практической реализации антенны в фотографиях смотрите на сайте автора, здесь - общий вид и её эскиз. Автор советует настраивать каждый элемент т.к. изменением только места подключения фидера не удаётся получить КСВ ниже 2:1. При проведении полевых испытаний автор получил прирост при подключении каждого из колен примерно на 2 dB. Источник:
Build 2m 8db коллинеарном за £ 20
|
| |
| |
| radioproffi1 | Дата: Вторник, 2009-11-24, 7:08 PM | Сообщение # 5 |
|
Всегда здесь
Группа: Администраторы
Сообщений: 2439
Статус: Offline

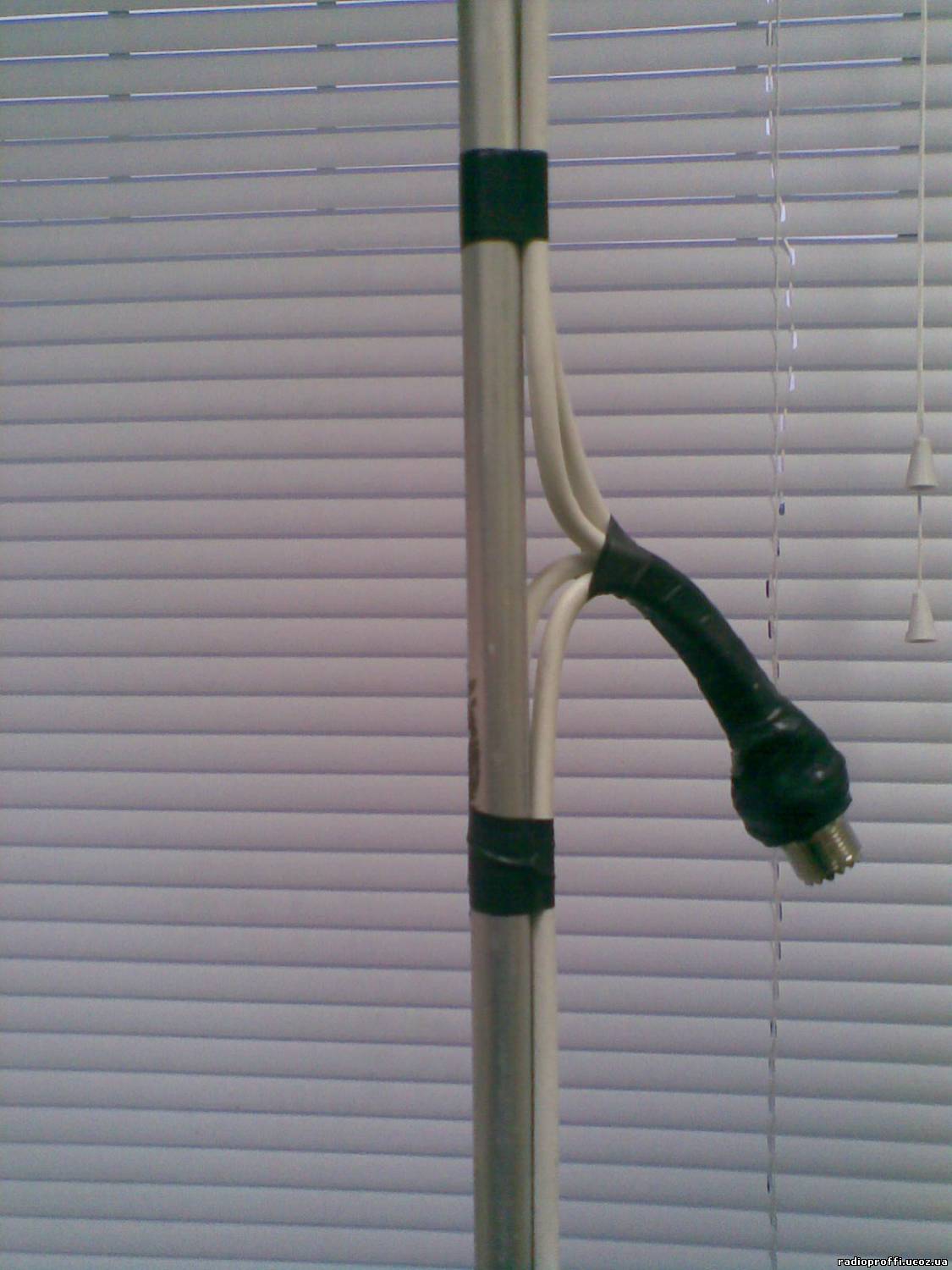

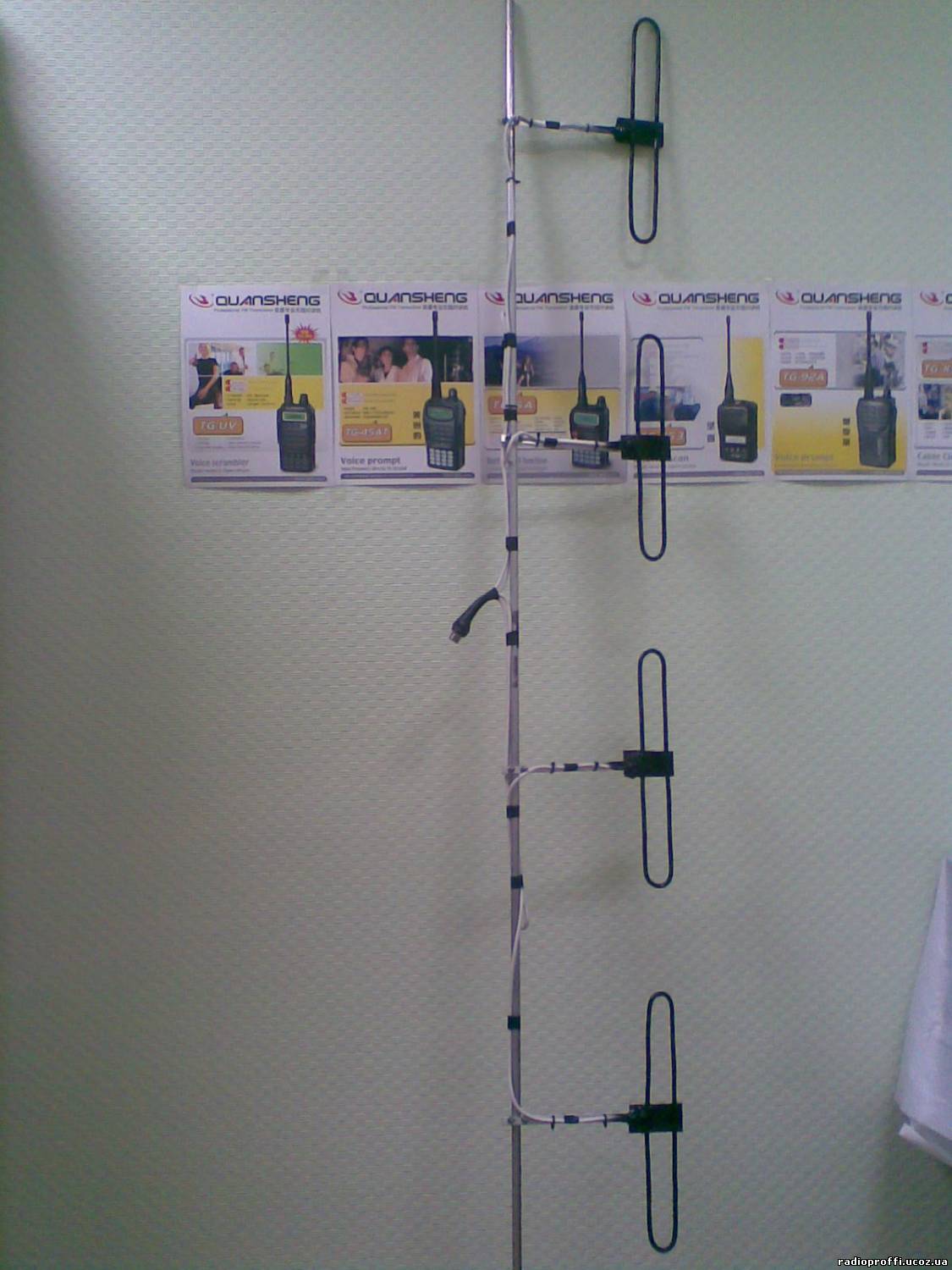

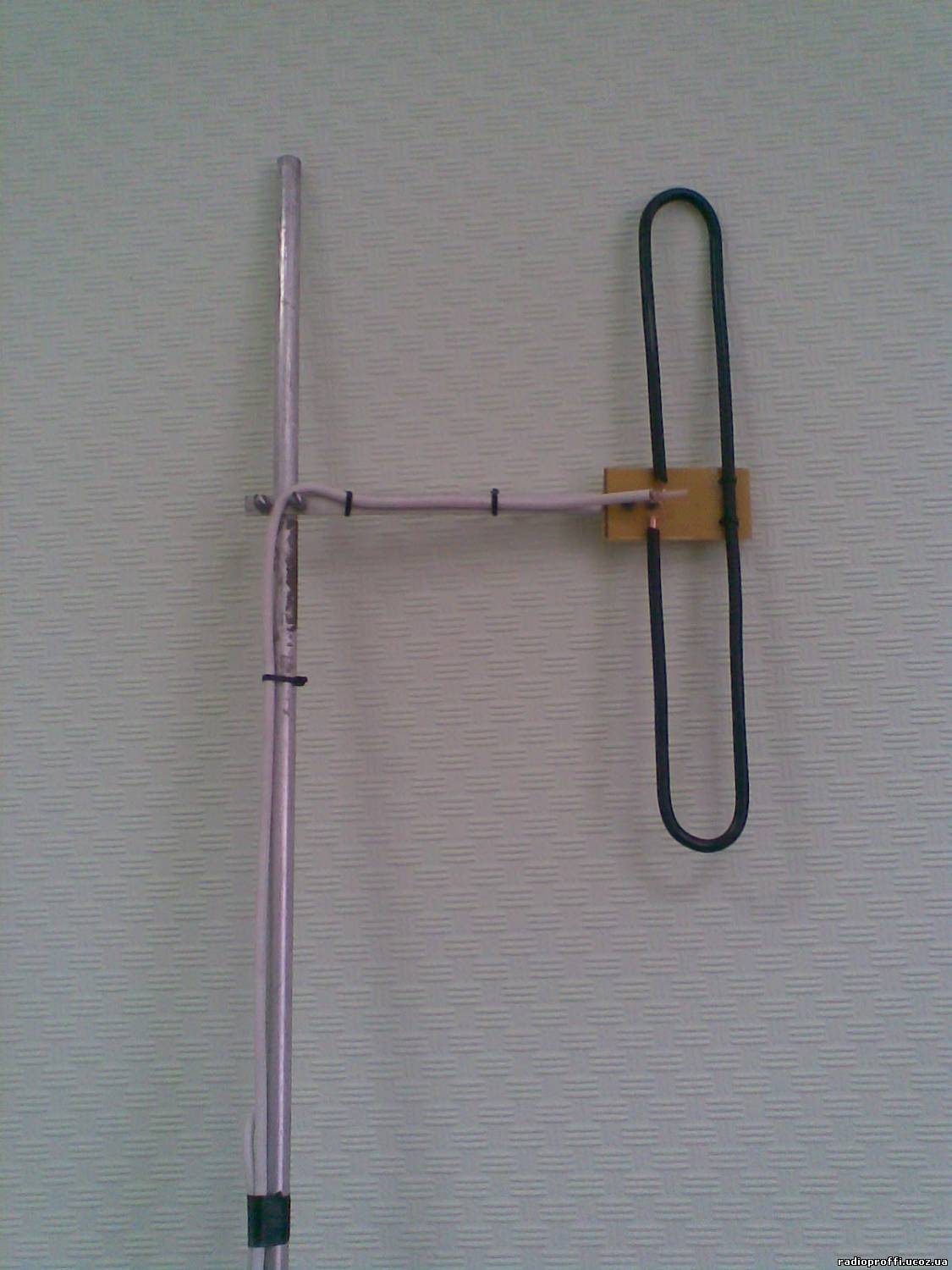

| ВОТ СВАЯЛ ПРОБНУЮ АНТЕННКУ НА 430МГЦ Четыре петлевых вибратора 430МГц
вибраторы соединены между собой равными отрезками кабеля по 2-ве длины волны ,с учетом кооф. укорочения.      ксв на 435 МГц получилось 1.1 , на 430Мгц -1.8 ,на 440- 1.8 скоро поставлю на крышу буду теститировать
|
| |
| |
| radioproffi1 | Дата: Вторник, 2009-11-24, 7:12 PM | Сообщение # 6 |
|
Всегда здесь
Группа: Администраторы
Сообщений: 2439
Статус: Offline

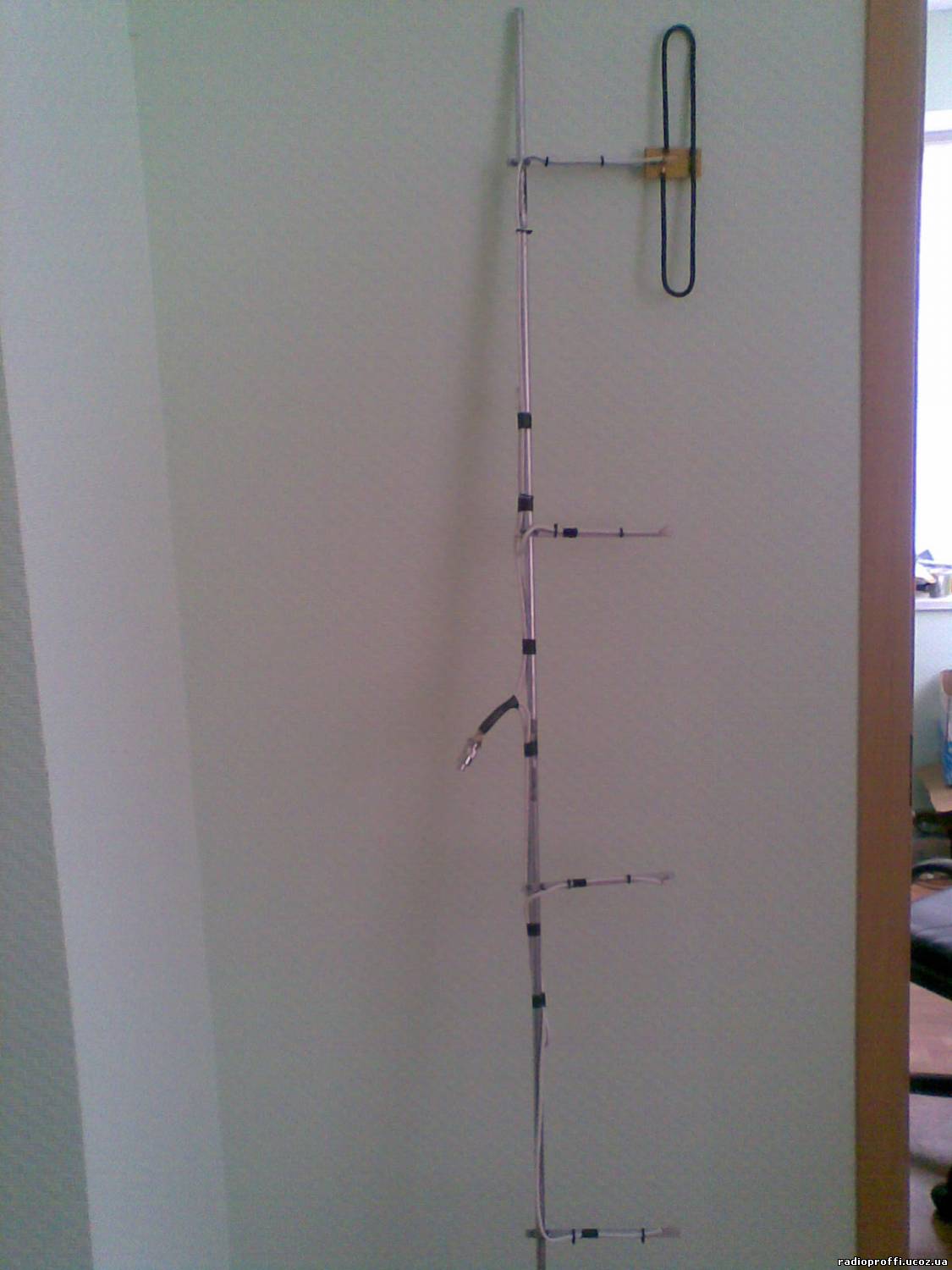

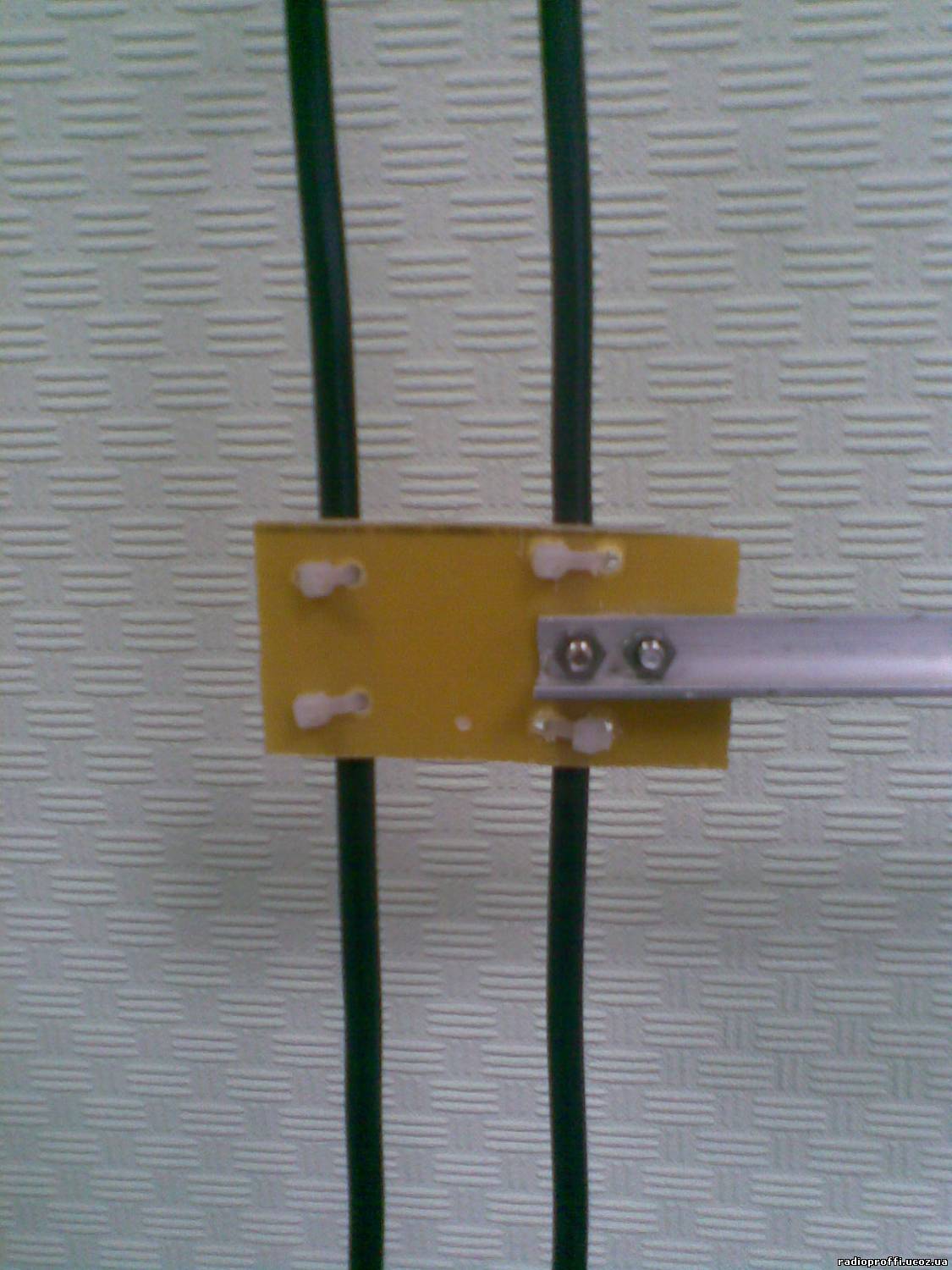

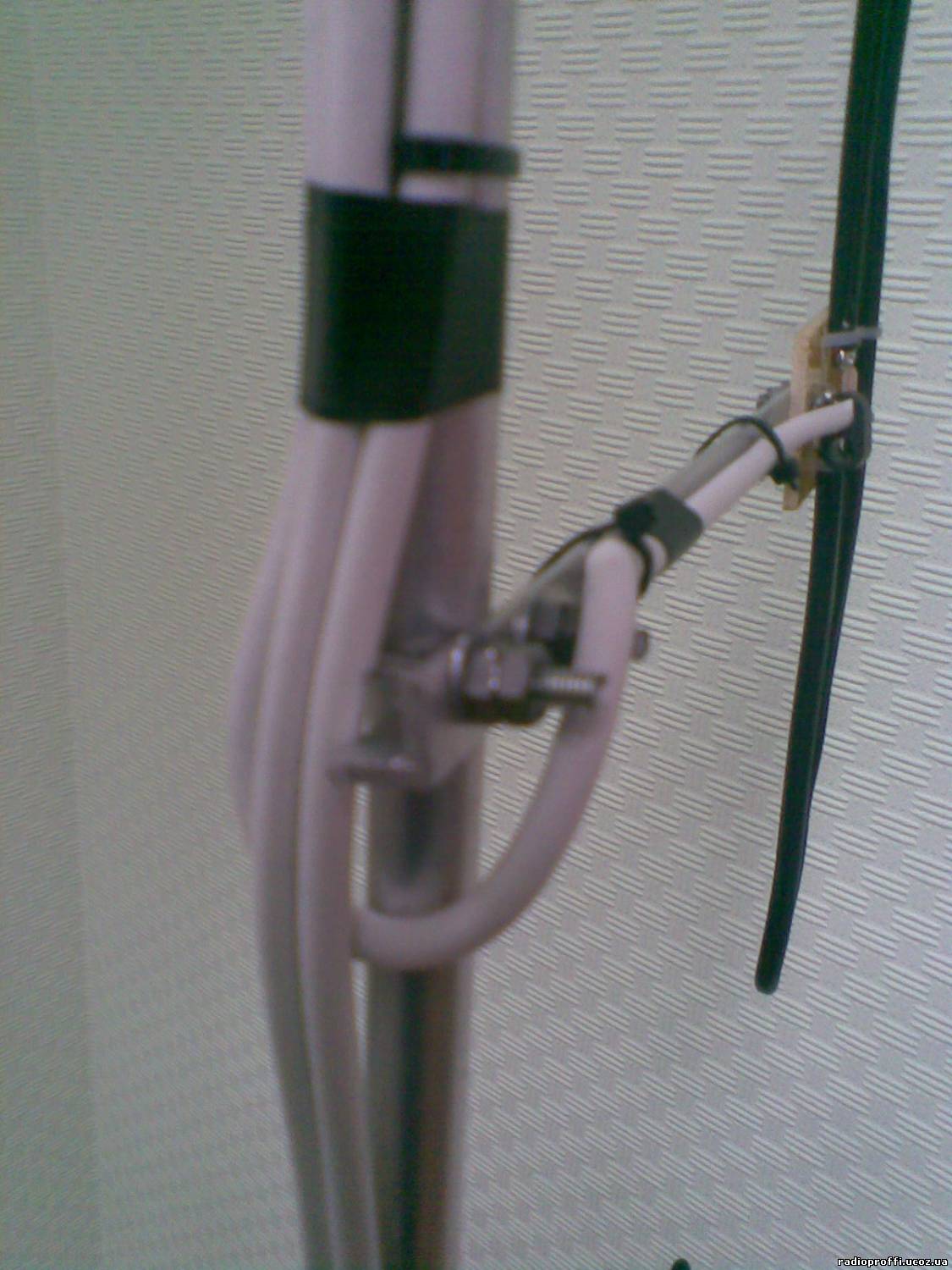

| вот еще фото
|
| |
| |
| radioproffi1 | Дата: Среда, 2009-11-25, 6:32 PM | Сообщение # 7 |
|
Всегда здесь
Группа: Администраторы
Сообщений: 2439
Статус: Offline
| антенна двойной зигзаг от релейки 400-460МГц  Кстати продаю если кому нужно
|
| |
| |
| radioproffi1 | Дата: Среда, 2009-11-25, 6:35 PM | Сообщение # 8 |
|
Всегда здесь
Группа: Администраторы
Сообщений: 2439
Статус: Offline

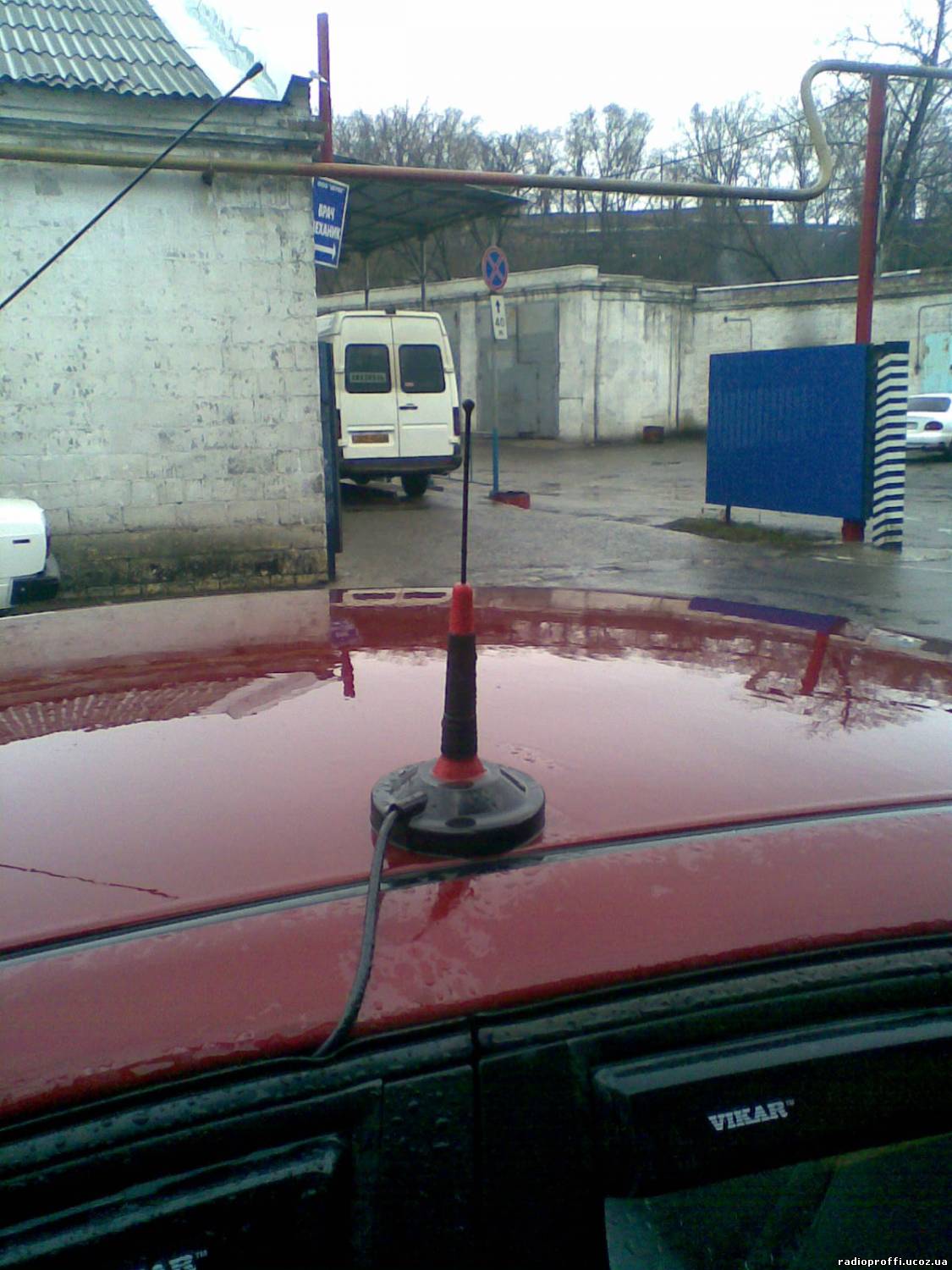

| антенна на авто 1/4 на 430МГц
|
| |
| |
| radioproffi1 | Дата: Пятница, 2009-11-27, 0:16 AM | Сообщение # 9 |
|
Всегда здесь
Группа: Администраторы
Сообщений: 2439
Статус: Offline

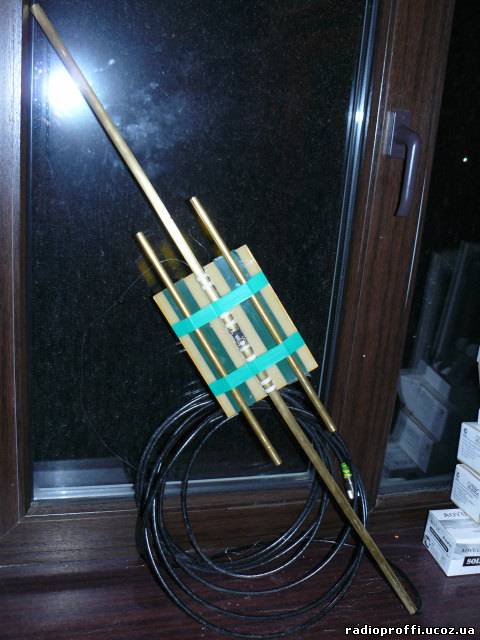

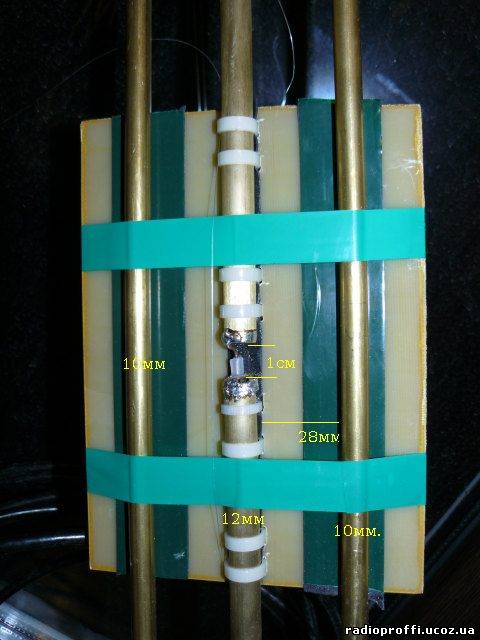

| ВОТ ДВУХ-ДИАПАЗОННЫЙ ЭЛЕМЕНТ АНТЕННЫ 144/430
Реальные параметры КСВ
2м=1,9-2,2 (в разных концах участка)
70см.=1,6-1,8  Настройка резонанса длиной вибраторов диполя, КСВ, разносом пассивных диполей. Настройки разумеется взаимозависимые, т.что надо выудить компромисс.
расстояния  Растояния между центрами 10мм трубок должны быть 40 мм
При условии что переизлучатели длиной 306 мм
а вибраторы длиной 483мм(растояние между вибраторами 10мм) инфо с радиосканера , есть мысля соорудить себе домашнюю антенну из двух подобных элементов.
|
| |
| |
| BRAMBUL | Дата: Воскресенье, 2009-12-13, 2:40 PM | Сообщение # 10 |
|
Професионал
Группа: Проверенные
Сообщений: 417
Статус: Offline
| вот есть желание повторить http://www.krc.ham.net.ua/articles.php?lng=ru&pg=154
кто, что скажет по этому поводу??!!
потому как есть внутреннее противоречие между первым вариантом и "три разрезных вибратора" отсюда http://www.qrz.ru/schemes/contribute/antenns/ua9ogp/
Для меня- недостатки второго варианта, это- сложней конструкция, плюс более высокая парусность. а коэф. усиления вроде как должен быть примерно одинаковым  %)
ut7e.com
Сообщение отредактировал BRAMBUL - Воскресенье, 2009-12-13, 3:20 PM |
| |
| |
| radioproffi1 | Дата: Воскресенье, 2009-12-13, 5:34 PM | Сообщение # 11 |
|
Всегда здесь
Группа: Администраторы
Сообщений: 2439
Статус: Offline
| Ну первый вариант у меня на двойку лет уже 7 стоит , работает хорошо .
По поводу разрезных вибраторов тоже не плохой вариант , как минимум меньший гемор с настройкой ,сделал один вибратор , настроил его и по подобию нипилил другие. Да парусность большая , но игра стоит свеч ,так как у трех вибраторов усиление больше чем у двух по 5/8. По колинеару могу сказать так ,что тяжеловато настраивается , сначала без верхнего элемента , а затем с ним . Танцы с бубном еще те
|
| |
| |
| BRAMBUL | Дата: Воскресенье, 2009-12-13, 6:24 PM | Сообщение # 12 |
|
Професионал
Группа: Проверенные
Сообщений: 417
Статус: Offline
| я в общем думал на 145 первый вариант, а на 433 второй вариант клёпать
ut7e.com
|
| |
| |
| radioproffi1 | Дата: Воскресенье, 2009-12-13, 6:52 PM | Сообщение # 13 |
|
Всегда здесь
Группа: Администраторы
Сообщений: 2439
Статус: Offline
| Ну тогда давай клепай В принципе все работоспособно , причем не плохо.
|
| |
| |
| BRAMBUL | Дата: Понедельник, 2009-12-14, 11:31 PM | Сообщение # 14 |
|
Професионал
Группа: Проверенные
Сообщений: 417
Статус: Offline
| http://www.rd3af.com/articles.php?lng=ru&pg=22 http://www.rd3af.com/articles.php?lng=ru&pg=197 я ПРОСТО В ШОКЕ %) А МЫ ТУТ ТИПА АНТЕННЫ КЛЁПАЕМ
ut7e.com
Сообщение отредактировал BRAMBUL - Понедельник, 2009-12-14, 11:32 PM |
| |
| |
| radioproffi1 | Дата: Вторник, 2009-12-15, 10:23 AM | Сообщение # 15 |
|
Всегда здесь
Группа: Администраторы
Сообщений: 2439
Статус: Offline
| не ну там очень серьезные дядьки собрались , эх надо выезжать за город , пару гектаров под антенное поле.......
|
| |
| |
