Постройка УКВ антенны на 2м и 70см
|
|
| MIXA | Дата: Среда, 2015-04-29, 12:11 PM | Сообщение # 1 |
 Професионал
Группа: Проверенные
Сообщений: 361
Статус: Offline

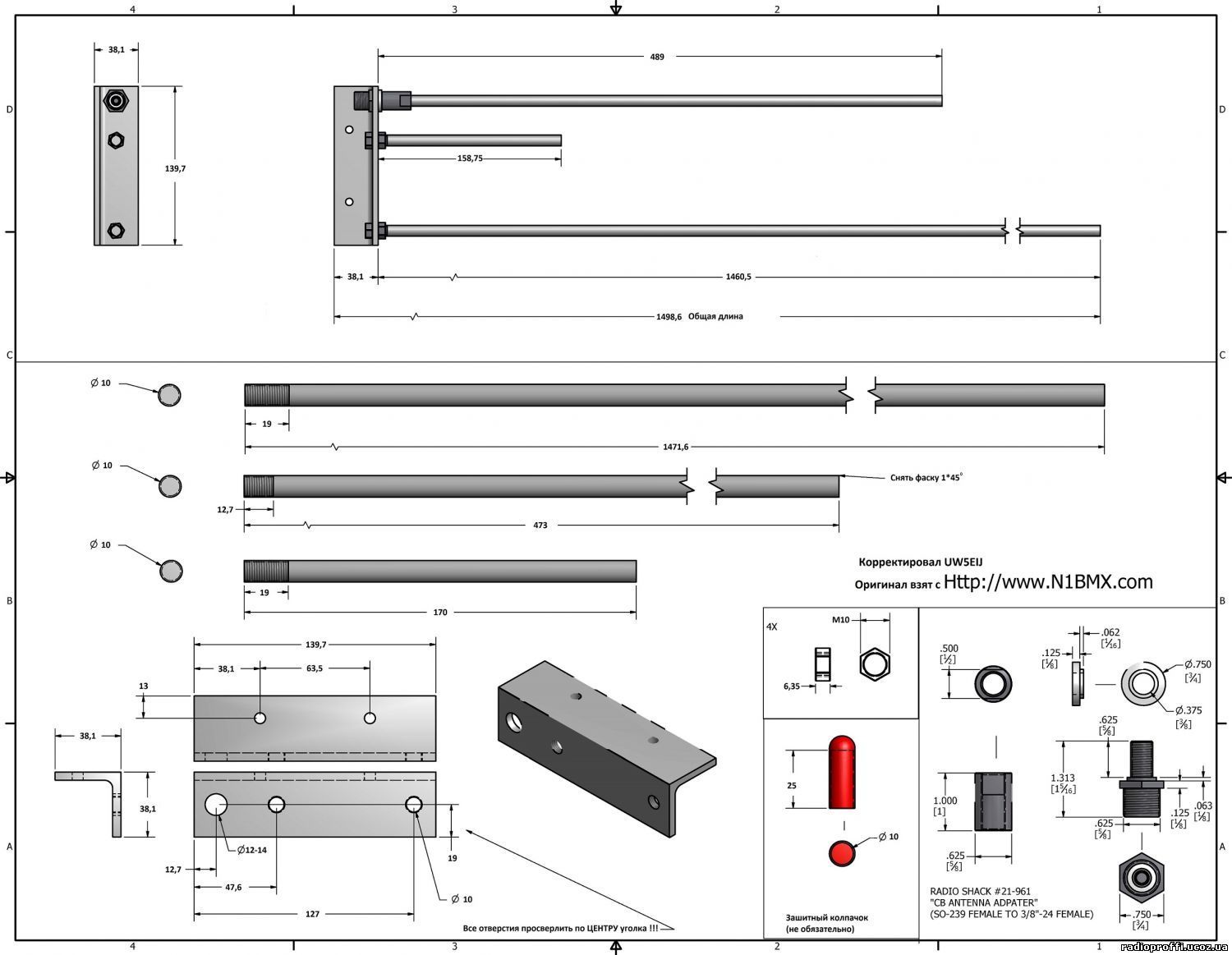

| Добрый всем день!  Нашел на просторах интернета интересный вариант антенны простой в постройке, информация была с подробными чертежами, но в дюймах. Выкладываю чертёж переведённый, подкорректированный мною в метрическую систему (в миллиметры). В дальнейшем о постройке буду писать и выкладывать фото.
UW5EIJ/315LR315
Сообщение отредактировал MIXA - Понедельник, 2015-05-25, 3:56 PM |
| |
| |
| MIXA | Дата: Среда, 2015-04-29, 1:58 PM | Сообщение # 2 |
|
Професионал
Группа: Проверенные
Сообщений: 361
Статус: Offline
| Вот Вам ещё ссылки на оригинал информации http://nt1k.com/blog/2011/open-stub-j-pole-project-completed-many-times/
И плюс текстовый документ "инструкция по сборке" на русском языке.Добавлено (29.04.2015, 13:58)
---------------------------------------------
UW5EIJ/315LR315
|
| |
| |
| radioproffi1 | Дата: Среда, 2015-04-29, 3:52 PM | Сообщение # 3 |
 Всегда здесь
Группа: Администраторы
Сообщений: 2439
Статус: Offline
| Убрав рядом ненужные элементы и добавив противовесы получим обычную четветушку на двойку и 3/4 на семидесятку, и работать будет также, только диаграмма без перекосов, нормальная круговая.
Какая то странная конструкция
|
| |
| |
| radiouserone | Дата: Среда, 2015-04-29, 6:36 PM | Сообщение # 4 |
 Опытный
Группа: Проверенные
Сообщений: 44
Статус: Offline
| Если у этой антенны действительно усиленные может достигать 7дБ, то тогда вариант интересный.
Сообщение отредактировал radiouserone - Четверг, 2015-04-30, 8:20 AM |
| |
| |
| osd | Дата: Среда, 2015-04-29, 9:44 PM | Сообщение # 5 |
 Подслушивает
Группа: Проверенные
Сообщений: 27
Статус: Offline

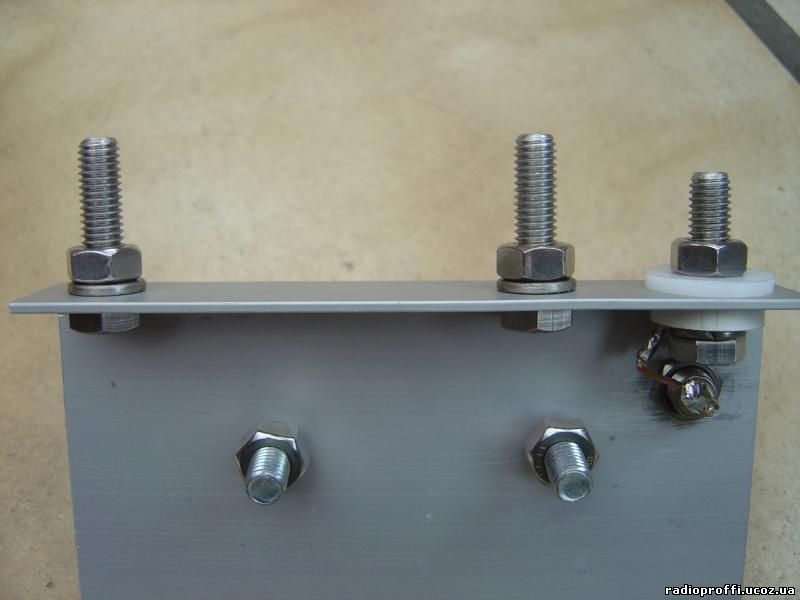

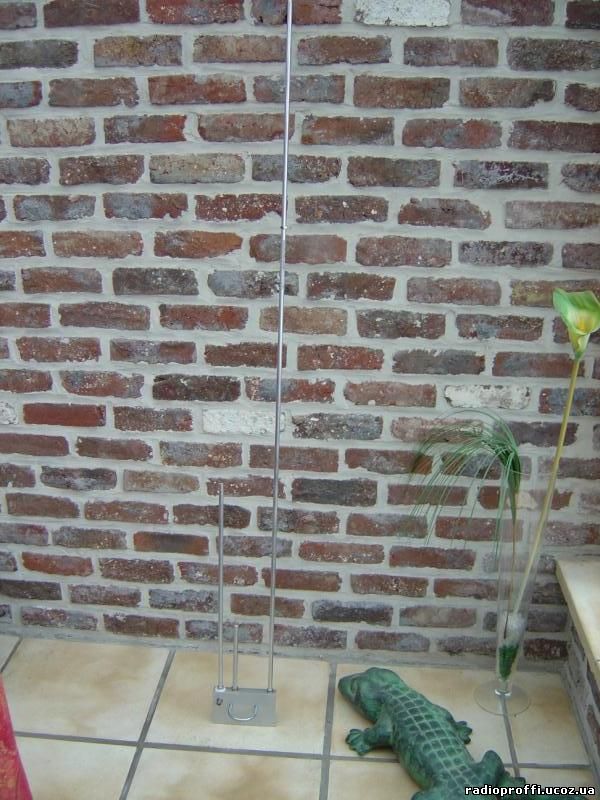

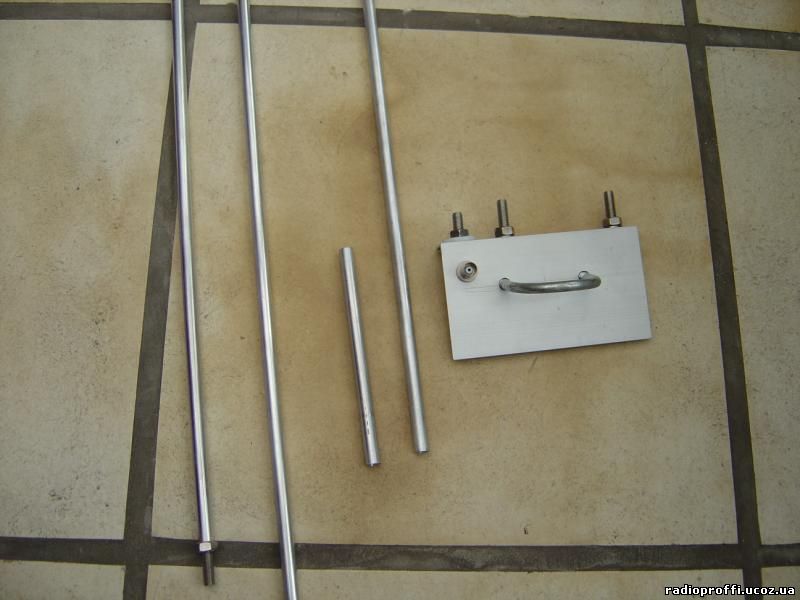

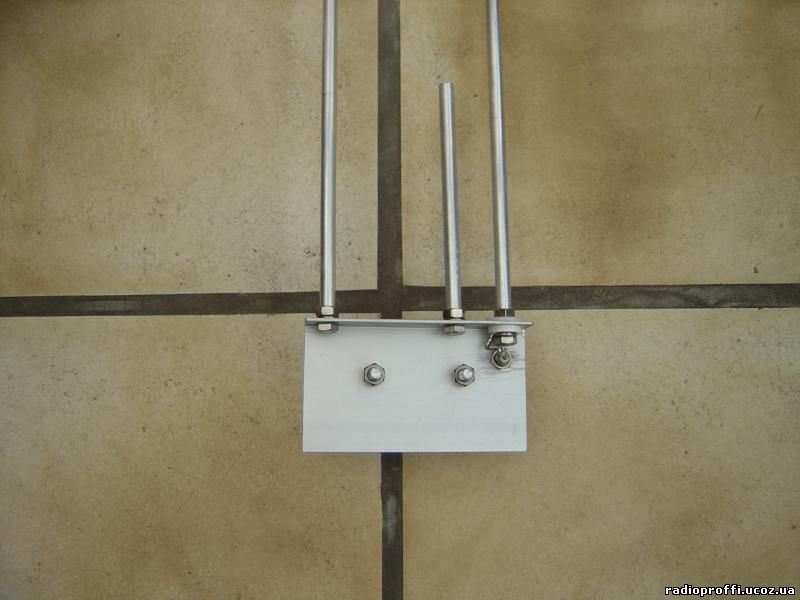

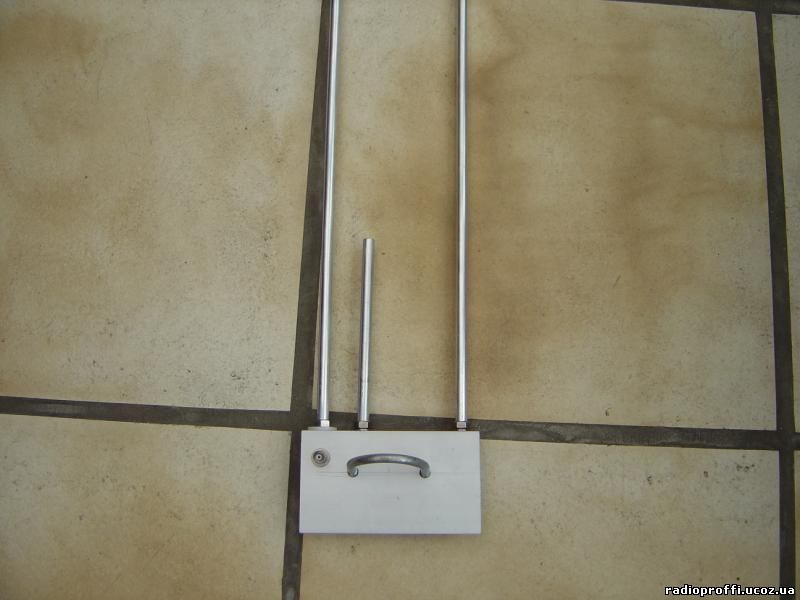

| И ещё несколько фоток с вариантом исполнения
UW5EHT
Сообщение отредактировал osd - Четверг, 2015-04-30, 10:53 AM |
| |
| |
| Павел | Дата: Четверг, 2015-04-30, 9:19 PM | Сообщение # 6 |
 Частый гость
Группа: Друзья
Сообщений: 638
Статус: Offline

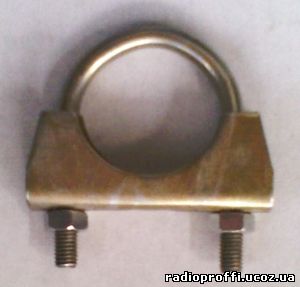

| osd, Сергей, подскажите где купили U - болт для крепления уголка на котором смонтирована антенна к мачте?
UW5EDP
|
| |
| |
| osd | Дата: Четверг, 2015-04-30, 10:19 PM | Сообщение # 7 |
|
Подслушивает
Группа: Проверенные
Сообщений: 27
Статус: Offline
| Павел, эти фото из сети.
UW5EHT
|
| |
| |
| MIXA | Дата: Пятница, 2015-05-01, 7:52 AM | Сообщение # 8 |
|
Професионал
Группа: Проверенные
Сообщений: 361
Статус: Offline
| Павел, По идеи U болт для крепления должен быть на Курчатовском в продаже, я бы поспрашивал у тех кто торгует метизами (болты, гаечки и т.д.), или у тех кто торгует антеннами на том же самом Курчатовском. Если не сможешь найти, то у меня есть длинная шпилька с нарезаной резьбой М5 и М6, а также газовая горелка, так что могу помочь изготовить  . Безвыходных ситуаций не бывает!Добавлено (01.05.2015, 07:52)
---------------------------------------------
Кстати антенну описанную в данном разделе я уже на 80% завершил строить, осталось только коаксиальный кабель к ней подключить и вперёд к испытаниям
UW5EIJ/315LR315
|
| |
| |
| MIXA | Дата: Пятница, 2015-05-01, 11:32 PM | Сообщение # 9 |
|
Професионал
Группа: Проверенные
Сообщений: 361
Статус: Offline

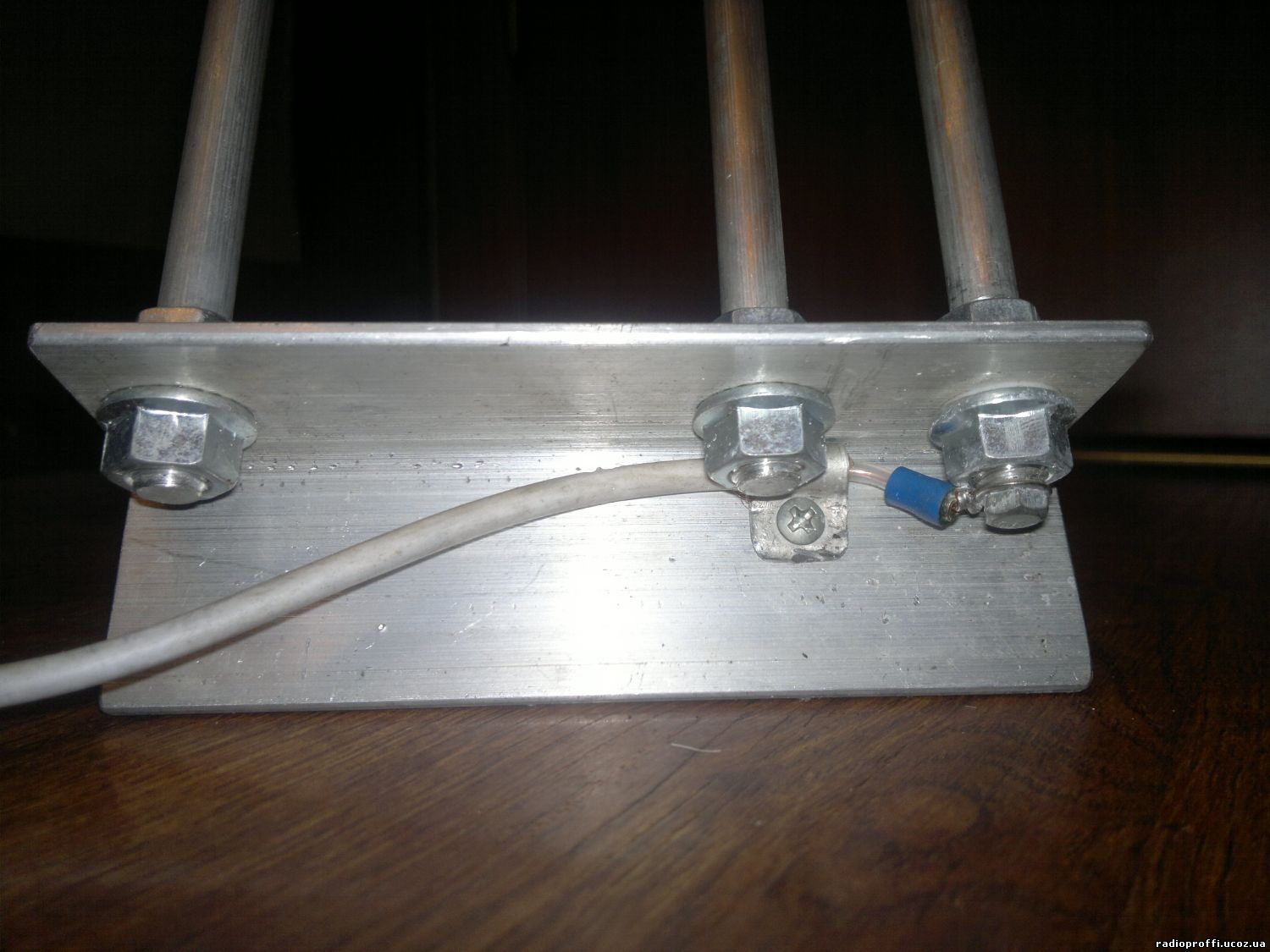

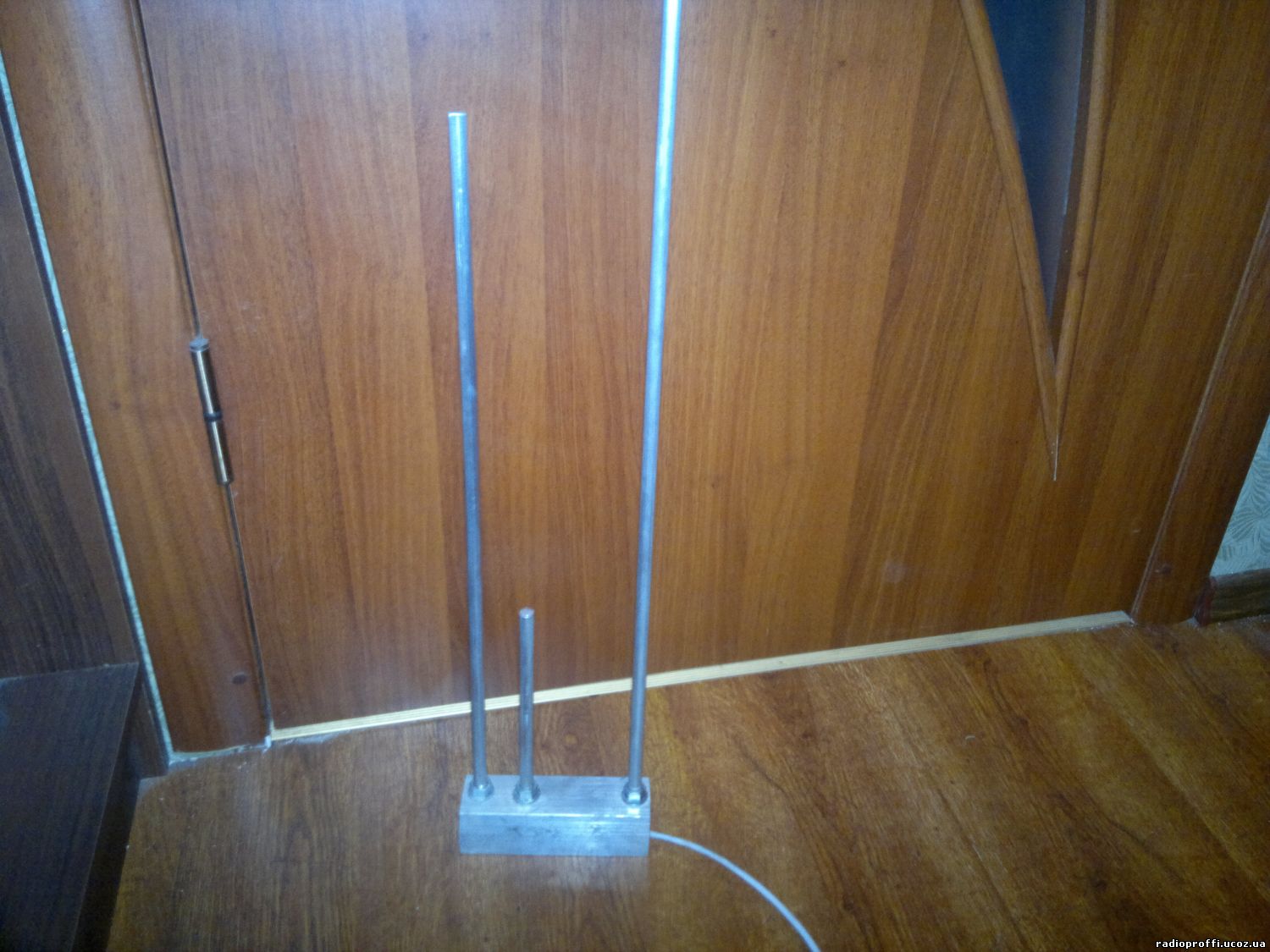

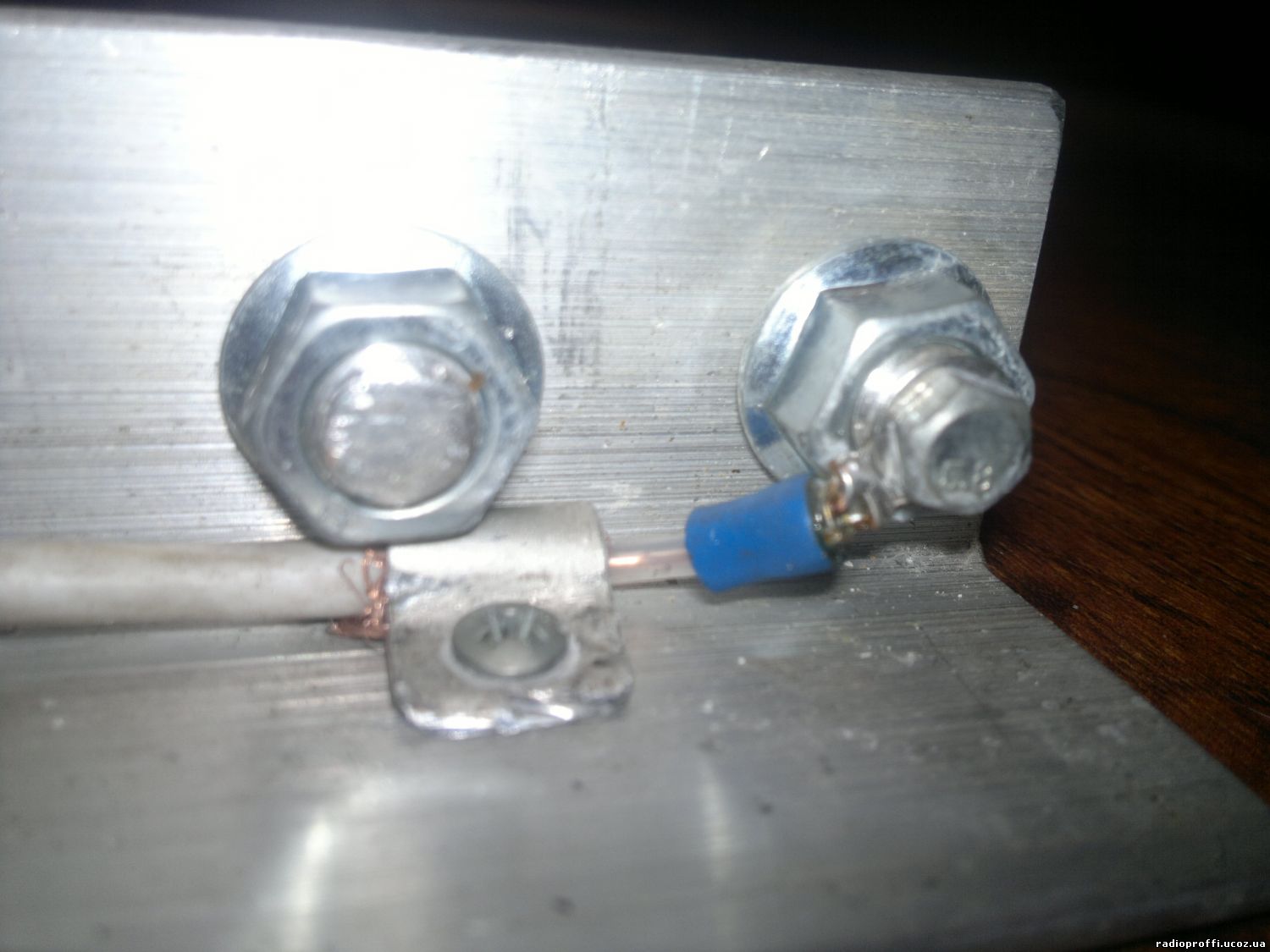

| Ура, постройка завершена!
Добавлено (01.05.2015, 23:32)
---------------------------------------------
Из первых впечатлений, где то на треть возросла чувствительность на приём ( по сравнению с "нагоя 771") и самое главное что замечено-почти в два раза выросла громкость (я стал намного громче слышать собеседника).
UW5EIJ/315LR315
Сообщение отредактировал MIXA - Суббота, 2015-05-02, 10:57 AM |
| |
| |
| osd | Дата: Суббота, 2015-05-02, 9:59 AM | Сообщение # 10 |
|
Подслушивает
Группа: Проверенные
Сообщений: 27
Статус: Offline
| Поздравляю с первой построенной антенной!
Теперь очень важно правильно её установить.
UW5EHT
|
| |
| |
| MIXA | Дата: Понедельник, 2015-05-04, 12:28 PM | Сообщение # 11 |
|
Професионал
Группа: Проверенные
Сообщений: 361
Статус: Offline
| Жуть как интересно принять сигнал с радиолюбительских спутников  , а лучше вообще с МКС на 143,625, 145.800, 145.825. Вот теперь я в раздумьях, эту антенну на крышу дома устанавливать или постройкой другой заняться?  Посоветуйте, коллеги, что применить для приёма сигналов со спутников?
UW5EIJ/315LR315
Сообщение отредактировал MIXA - Понедельник, 2015-05-04, 12:48 PM |
| |
| |
| sdimon220 | Дата: Понедельник, 2015-05-04, 1:05 PM | Сообщение # 12 |
 Специалист
Группа: Проверенные
Сообщений: 173
Статус: Offline
| Цитата Павел (  ) подскажите где купили U - болт для крепления уголка на котором смонтирована антенна к мачте?
надеюсь может подойти. Называется хомут глушителя, диаметр кажется 45 мм )))
UR7HBM, 220
|
| |
| |
| radiouserone | Дата: Понедельник, 2015-05-04, 1:06 PM | Сообщение # 13 |
|
Опытный
Группа: Проверенные
Сообщений: 44
Статус: Offline
| Вот, как по мне очень простой и эффективный вариант антенны. Антенна сразу и на прием и на передачу через спутники:
http://www.amateurradio.bz/4_dollar_satellite_antenna.html
Сообщение отредактировал radiouserone - Понедельник, 2015-05-04, 1:12 PM |
| |
| |
| osd | Дата: Понедельник, 2015-05-04, 2:48 PM | Сообщение # 14 |
|
Подслушивает
Группа: Проверенные
Сообщений: 27
Статус: Offline
| Цитата MIXA ( ) Вот теперь я в раздумьях, эту антенну на крышу дома устанавливать или постройкой другой заняться?
Уже после сможешь сравнивать с ней как с неким эталоном все последующие конструкции.
UW5EHT
|
| |
| |
| MIXA | Дата: Четверг, 2015-05-07, 2:23 PM | Сообщение # 15 |
|
Професионал
Группа: Проверенные
Сообщений: 361
Статус: Offline
| Теперь вот ещё решил построить вот такую антенну

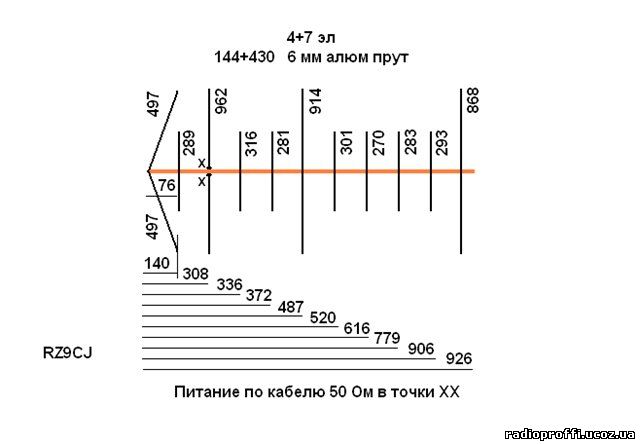

"Уда-Яги"4+7 эл с С-рефлектором 144+430 мГц 6 мм алюм. прут

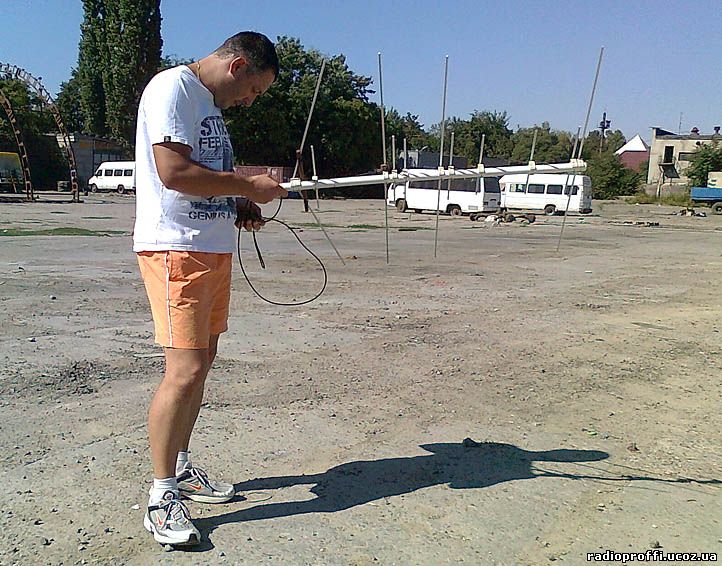

Готовая должная выглядеть примерно так
Якобы антенны с уголковым рефлектором с виде буквы С (Це)
имеют параметры выше, чем с обычным линейным рефлектором.
Например у этой антенны на диапазоне 144 мГц
отношение вперед/назад (F/B) 25 дБ
а КСВ 1,0 - 1,15
Что скажите?
UW5EIJ/315LR315
Сообщение отредактировал MIXA - Четверг, 2015-05-07, 2:25 PM |
| |
| |
