osdДата: Воскресенье, 2015-05-10, 6:50 AM | Сообщение # 31
Подслушивает
Группа: Проверенные
Сообщений: 27
Репутация: 1
Статус: Offline
Цитата eddi5113 ()
Да, я понял Вашу позицию-все что из металла-это антенна!
Это не моя позиция. Но теоретически так и есть - любой отрезок проводника имеет свой резонанс.
Не будем засорять ветку бесполезными и никому ненужными спорами и мнениями.
Очень интересно наблюдать ход мыслей автора темы.
UW5EHT

MIXAДата: Воскресенье, 2015-05-10, 10:27 AM | Сообщение # 32
Професионал
Группа: Проверенные
Сообщений: 361
Репутация: 8
Статус: Offline

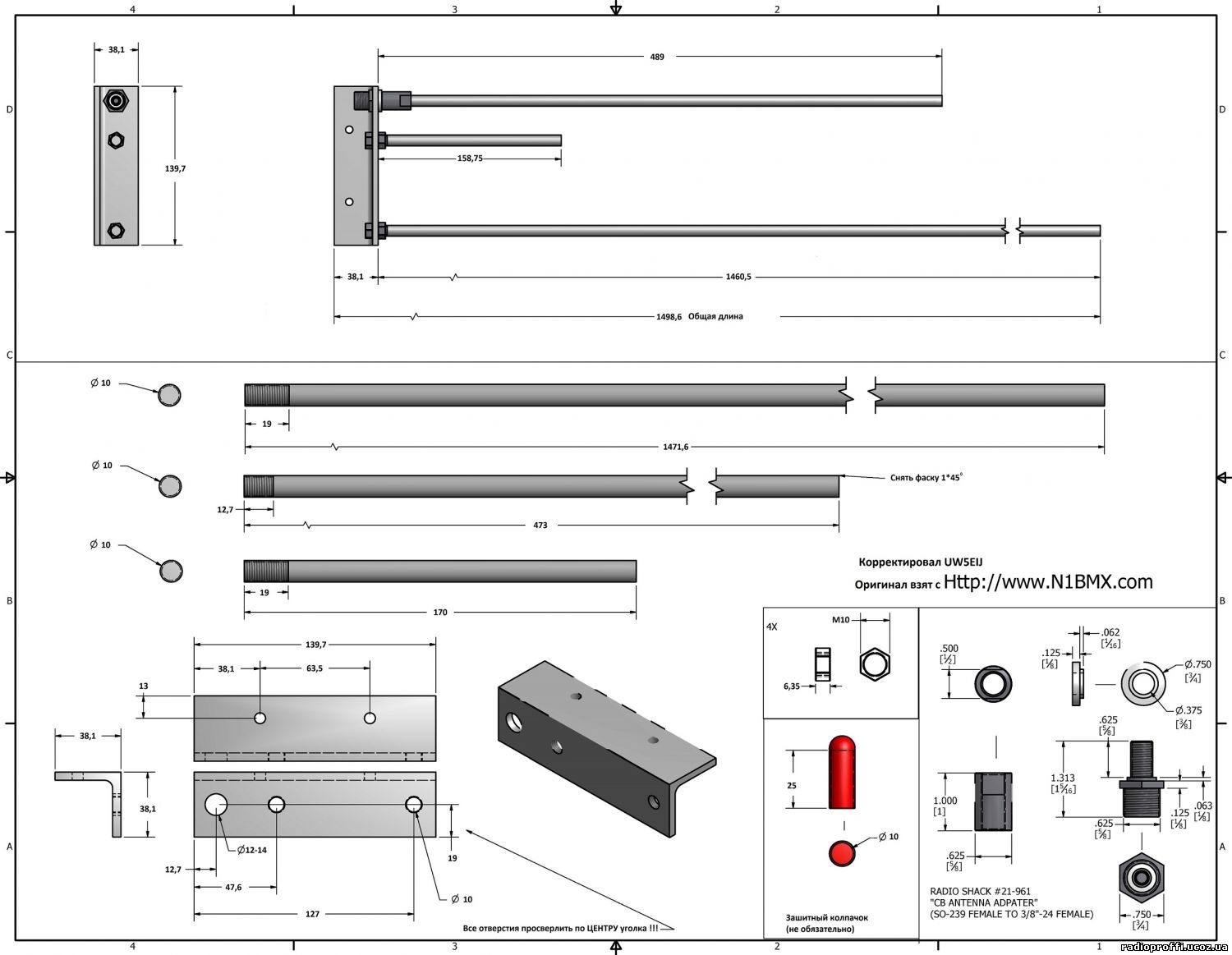

eddi5113 Эдуард, У меня к Вам просьба есть help , в начале этой темы я построил антенну "Американских пенсионеров", чертёж прилагается deal :

Если Вас не затруднит, не могли бы ввести её размеры в программу MMANA и выложить потом в этом форуме скриншот snap с полученными результатами? Прутки я использовал цельнометаллические из алюминия диаметром 10 мм, все размеры сделал согласно чертежу с точностью до 0,1 мм. Заранее спасибо  v
Прикрепления: 8135819.jpg (152.4 Kb)

UW5EIJ/315LR315

Сообщение отредактировал MIXA - Воскресенье, 2015-05-10, 5:25 PM

belezaДата: Воскресенье, 2015-05-10, 8:47 PM | Сообщение # 33
Подслушивает
Группа: Проверенные
Сообщений: 36
Репутация: 0
Статус: Offline
Цитата osd ()
И практически ежедневно, когда МКС пролетает над нами, на частоте 145,825 слышна передача телеметрии.
Это АПРС ,телеметрийка и биконы у консерв в bpsk,аппарат с ssb надо,чтоб слышать.http://amsat-uk.org/2012/08/29/duchifat-1-a-145-825-mhz-aprs-cubesat/Кроме мкс ,там еще это и no 44,и еще парочка полуживых банок на 400мвт.Но их хоть в чм слышно,пару раз в сутки слыхать то одну птичку,то другую.Это попугаи,но от аналога не открываются,а декодить некогда.

eddi5113Дата: Вторник, 2015-05-12, 12:50 PM | Сообщение # 34
Професионал
Группа: Проверенные
Сообщений: 309
Репутация: 4
Статус: Offline
MIXA, Пенсионеры явно что то умалчивают.Этот кусок трубы указанный стрелкой имеет какие либо размеры? При введении в прогу размеров, резонанс на 2ке определился на 136,131MGz с КСВ 1.1,на70ке еще хуже-402.558MGz при КСВ3.03. Что явно не то, хотелось бы знать-где собака порылась! wacko
Прикрепления: 8836278.jpg (221.9 Kb)

rAmДата: Вторник, 2015-05-12, 3:14 PM | Сообщение # 35
Опытный
Группа: Проверенные
Сообщений: 42
Репутация: 2
Статус: Offline
eddi5113, Странно. Ведь эта антенна серийно производится и продаётся за рубежом...
http://www.arrowantennas.com/osj/j-pole.html
Даже инструкция имеется
http://www.arrowantennas.com/inst/OSJ146440.pdf
Может действительно американцы что-то знают:)
UW5EIN

Сообщение отредактировал rAm - Вторник, 2015-05-12, 3:39 PM

MIXAДата: Вторник, 2015-05-12, 3:31 PM | Сообщение # 36
Професионал
Группа: Проверенные
Сообщений: 361
Репутация: 8
Статус: Offline
eddi5113, Спасибо за Ваши расчёты  up . Я думаю что программа выдала "странные" wacko результаты по причине того что мачта должна быть изолирована от антенны, Эдуард если Вас не затруднит, сделайте ещё один расчёт с учётом того что "якобы отсутствует мачта". Может тогда результаты будут приемлемы...
UW5EIJ/315LR315

eddi5113Дата: Вторник, 2015-05-12, 4:44 PM | Сообщение # 37
Професионал
Группа: Проверенные
Сообщений: 309
Репутация: 4
Статус: Offline

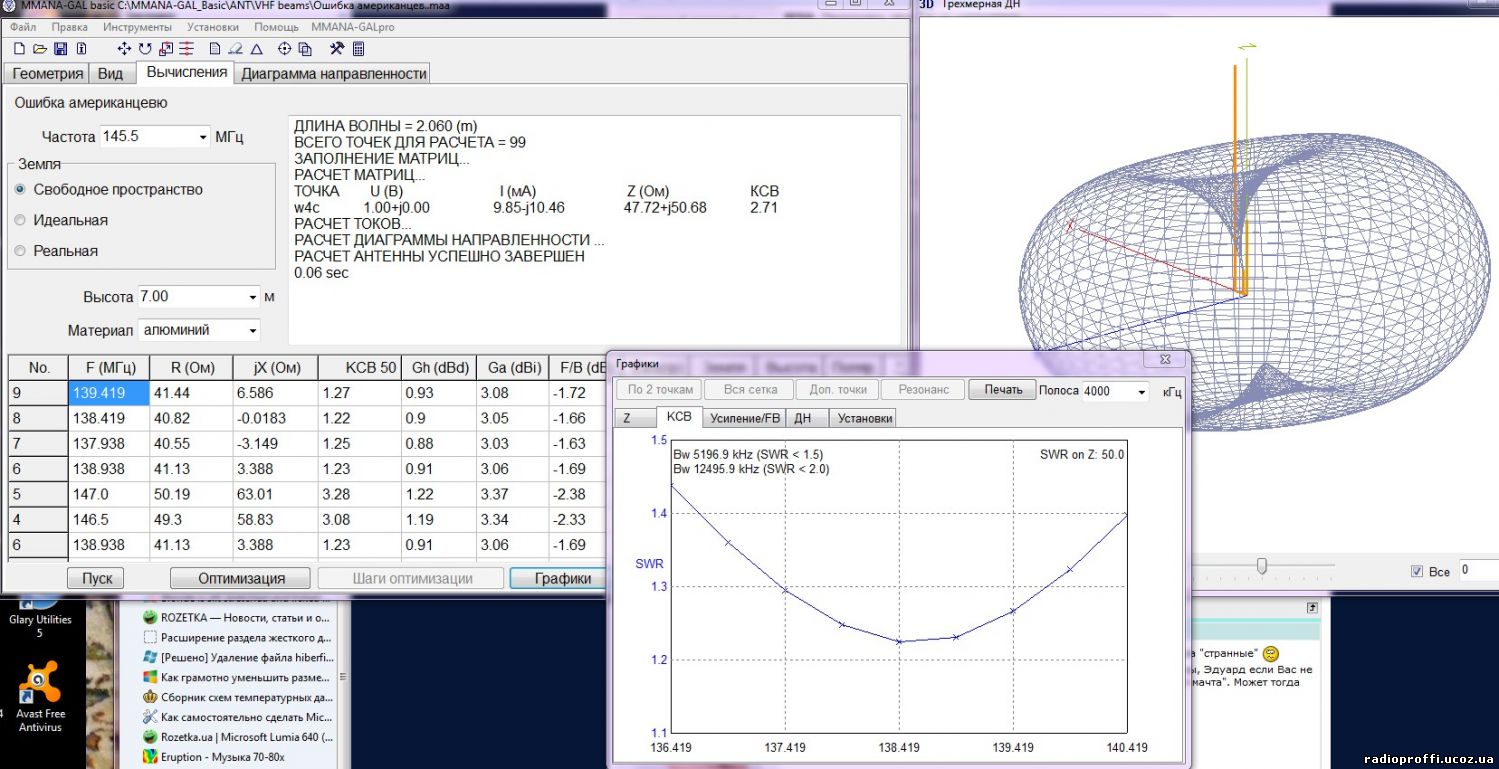

MIXA, Эта антенна считалась явно не MMANAой, другое, я могу не правильно ввести сам уголок как провод, определенного сечения между элементами, какой радиус этого проводника при расчете я не знаю. Ввел 2.38 исходя из толщины уголка 4.76мм и еще, программа видит антенну как один сложный элемент,а элементов здесь три-где то делаю что то не так.rAm,
Цитата
Может действительно американцы что-то знают:)

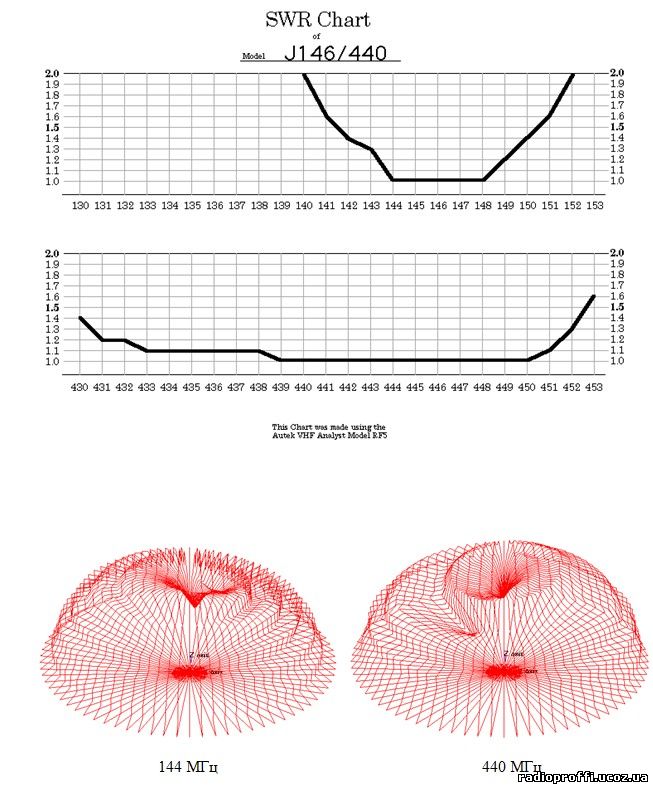

Скорее я что то делаю не так. Так получилось,а должно быть так:

Добавлено (12.05.2015, 16:44)
---------------------------------------------
Попробую еще с ней поработать,завела она меня. smile

Прикрепления: 9700101.jpg (162.4 Kb) · 6413342.jpg (131.9 Kb)

MIXAДата: Вторник, 2015-05-12, 4:59 PM | Сообщение # 38
Професионал
Группа: Проверенные
Сообщений: 361
Репутация: 8
Статус: Offline
Цитата eddi5113 ()
Попробую еще с ней поработать,завела она меня
Да мы тут все завелись!  biggrin Две антенны уже построены (UW5EIJ и UW5EIN), а скоро и UW5EIX построит! Так что работа КИПИТ! shades
Там есть ещё один интересный нюанс! Прутки 1460,5 и 158,75 имеют соединение между собой, уголком и оплёткой коаксиального кабеля, а прут на 489 мм имеет изоляцию от всей конструкции и подключен к центральной жиле кабеля! Эдуард, Вы учитываете эти конструктивные особенности при вводе данных для расчёта показателей?
UW5EIJ/315LR315

eddi5113Дата: Вторник, 2015-05-12, 5:46 PM | Сообщение # 39
Професионал
Группа: Проверенные
Сообщений: 309
Репутация: 4
Статус: Offline
MIXA,
Цитата
Там есть ещё один интересный нюанc!
Учел и этот момент, я J-антенны уже рассчитывал,все получалось,а реально кто то мерял КСВ? Что получили?

radiouseroneДата: Вторник, 2015-05-12, 6:03 PM | Сообщение # 40
Опытный
Группа: Проверенные
Сообщений: 44
Репутация: 0
Статус: Offline

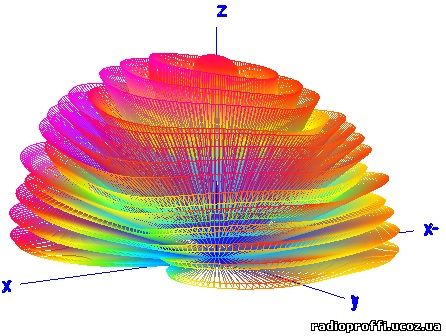

У меня тоже не получилась такая диаграмма направленности.

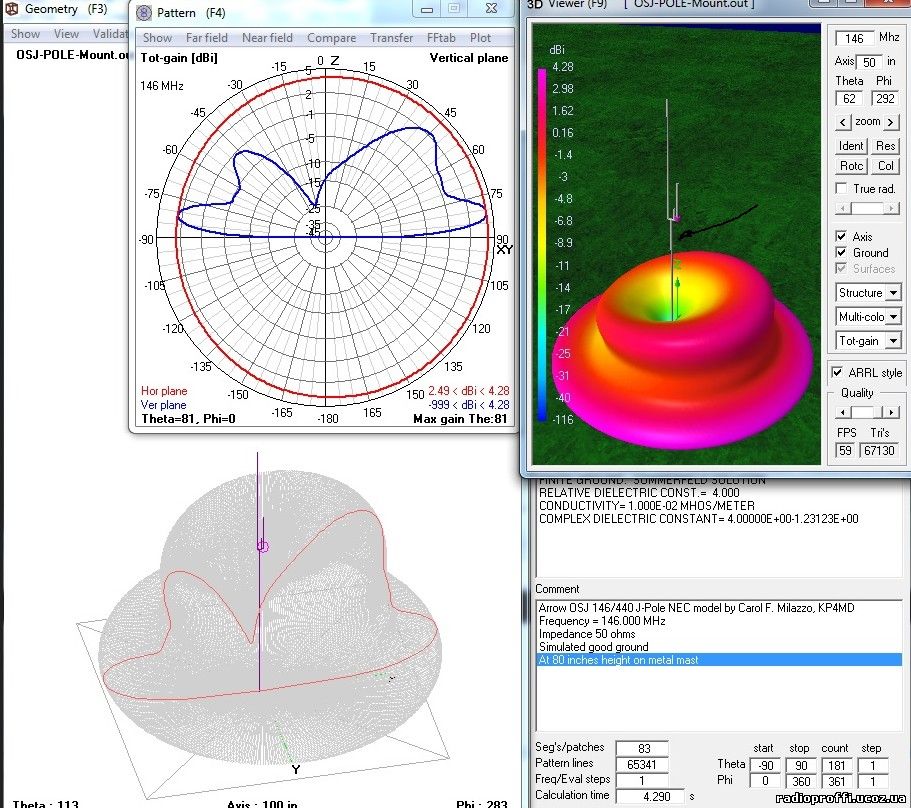

Модель антенны представленная на англоязычном сайте была построена в программе 4NEC2 или 4NEC2X. Там на сайте есть 3 .nec файла: В свободном пространстве, 80 дюймов над землей и 80 дюймов над землей на металлической мачте
Прикрепления: 7780486.jpg (67.7 Kb)


Сообщение отредактировал radiouserone - Вторник, 2015-05-12, 8:25 PM

MIXAДата: Вторник, 2015-05-12, 6:10 PM | Сообщение # 41
Професионал
Группа: Проверенные
Сообщений: 361
Репутация: 8
Статус: Offline
Цитата eddi5113 ()
а реально кто то мерял КСВ? Что получили?
Пока ещё не измеряли huh , нечем  cry
Но перед установкой на крышу обязательно замеряю и выложу фото snap показателей КСВ.
Если вдруг кто предложит помощь help в замере КСВ, буду благодарен.
UW5EIJ/315LR315

eddi5113Дата: Вторник, 2015-05-12, 6:51 PM | Сообщение # 42
Професионал
Группа: Проверенные
Сообщений: 309
Репутация: 4
Статус: Offline
radiouserone,
Цитата
У меня тоже не получилась такая диаграмма направленности.
А КСВ в каких пределах?

radiouseroneДата: Вторник, 2015-05-12, 8:24 PM | Сообщение # 43
Опытный
Группа: Проверенные
Сообщений: 44
Репутация: 0
Статус: Offline
КСВ там запредельное получилось, вместо уголка я поставил такой же проводник как и сами элементы, централью жилу подключил к 489 мм элементу, а оплетку к проводнику который у меня был вместо уголка. Я не в 4NEC2 строил, а так же как и Вы использовал MMANA.

eddi5113Дата: Вторник, 2015-05-12, 9:37 PM | Сообщение # 44
Професионал
Группа: Проверенные
Сообщений: 309
Репутация: 4
Статус: Offline
radiouserone,
Цитата
КСВ там запредельное получилось,
Да,согласен, MMANA не любит толстых проводников на высоких частотах (не корректно считает) и конечно же базовая MMANA имеет некоторые ограничения в расчете сложных антенн, а покупать"про"нет смысла для любительских целей. То что она умеет хорошо считать,мне более чем достаточно.
 Коллеги! Кто сможет обьяснить мне каким образом можно втулить файл maa. на данный форум? Почему то отвергает: "не допустимый формат изображения",что делаю не так? angry

osdДата: Вторник, 2015-05-12, 10:05 PM | Сообщение # 45
Подслушивает
Группа: Проверенные
Сообщений: 27
Репутация: 1
Статус: Offline
Цитата eddi5113 ()
Коллеги! Кто сможет обьяснить мне каким образом можно втулить файл maa. на данный форум? Почему то отвергает: "не допустимый формат изображения",что делаю не так?
Забрось файл на Яндекс диск а тут ссылку.
UW5EHT
