| eddi5113 | Дата: Четверг, 2015-05-14, 0:31 AM | Сообщение # 61 |
 Професионал
Группа: Проверенные
Сообщений: 309
Статус: Offline
| MIXA, Спасибо! Буду пробовать. Нет к сожалению не получается,завтра на свежую голову буду разбираться.
|
| |
| |
| MIXA | Дата: Четверг, 2015-05-14, 1:49 PM | Сообщение # 62 |
 Професионал
Группа: Проверенные
Сообщений: 361
Статус: Offline
| Вот ещё информация для раздумья и обсуждения
Двухдиапазонные антенны 144+430 МГц RZ9CJ
http://stas.noskov.name/ant/
Жаль, автор не перелагает к чертежам файлы "мма"
UW5EIJ/315LR315
Сообщение отредактировал MIXA - Четверг, 2015-05-14, 2:01 PM |
| |
| |
| Greyman | Дата: Четверг, 2015-05-14, 3:30 PM | Сообщение # 63 |
 Завсегдатай
Группа: Проверенные
Сообщений: 1147
Статус: Offline
| Цитата MIXA (  ) Жаль, автор не перелагает к чертежам файлы "мма"
И ссылка: http://www.radioscanner.ru/forum/index.php?action=vthread&forum=5&topic=33221&page=0
Там почитать много чего есть. В том числе есть и файлы MMANA.
А здесь антенны от оппонента RZ9CJ - RA6FOO:
http://ra6foo.qrz.ru/2band.html
Одну из них "3+4 элемента 50 Ом 145+435 МГц 0,36 м" попробую повторить и сравнить с той, что у меня есть. Число элементов, правда, не сопоставимо, но попробвать хочется.
|
| |
| |
| MIXA | Дата: Четверг, 2015-05-14, 3:39 PM | Сообщение # 64 |
|
Професионал
Группа: Проверенные
Сообщений: 361
Статус: Offline
| Цитата Greyman ( ) попробую повторить Цитата Greyman ( ) попробвать хочется  . Главное отписаться о полученных результатах.
UW5EIJ/315LR315
|
| |
| |
| eddi5113 | Дата: Пятница, 2015-05-15, 4:42 PM | Сообщение # 65 |
|
Професионал
Группа: Проверенные
Сообщений: 309
Статус: Offline

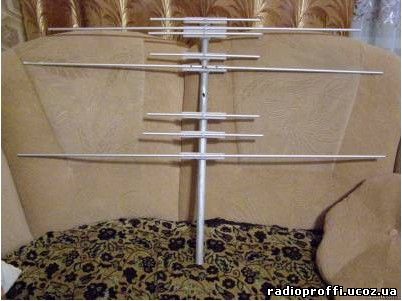

| Greyman, Цитата Число элементов, правда, не сопоставимо, но попробвать хочется.  Это ее прототип который отработал на крыше полтора года.Трубка 8мм, импеданс 75 ом.MIXA, при пересчете антенны 4+7 с V рефлектором, мне удалось улучшить характеристики до приемлемых, но по усилению на семидесятке она уступает обеим антеннам упомянутым выше. Файлы mma. не могу здесь представить для сравнения, разве что попробовать на мыло или на яндекс диск. Если интересно, моя почта на профиле.
|
| |
| |
| MIXA | Дата: Пятница, 2015-05-15, 5:07 PM | Сообщение # 66 |
|
Професионал
Группа: Проверенные
Сообщений: 361
Статус: Offline
| Ура! Сегодня при содействии Андрея "Радио профи" был произведён замер КСВ на построенной мною антенне "Американских пенсионеров", за что ему отдельное спасибо  . Так вот, результаты "интересные"...
Первый резонанс на частоте 140.000 при КСВ=1,1 на 145.500 КСВ=1,5 (буду менять длину прутов с целью смешения частоты резонанса)
Второй резонанс на 462.000 КСВ=1,2 при лёгкой доработке (изменении длины прутков) на 433.500 КСВ=1,01
Так что уже даже этими результатами я остался доволен    , а как доделаю (подстрою) антенну, сделаем ещё один замер и выложу результаты с фото  .
UW5EIJ/315LR315
Сообщение отредактировал MIXA - Воскресенье, 2015-05-17, 8:17 PM |
| |
| |
| eddi5113 | Дата: Пятница, 2015-05-15, 5:30 PM | Сообщение # 67 |
|
Професионал
Группа: Проверенные
Сообщений: 309
Статус: Offline
| MIXA, Поздравляю! Сдвиг есть.
|
| |
| |
| Greyman | Дата: Пятница, 2015-05-15, 7:09 PM | Сообщение # 68 |
|
Завсегдатай
Группа: Проверенные
Сообщений: 1147
Статус: Offline
| Цитата eddi5113 ( ) Я делал 3+5, элементы 6мм, длинна 400мм. Усиление составило на 2ке-7.06dBi, на 70ке-10.8 dBi в свободном пространстве. Диаграмма направленности на 70ке чище выбранной Вами антенны у RZ9CJ . Не знаю как у RA6FOO 3+4,но думаю там тоже будет более 10dBi на дмв. Так что все сопоставимо кроме длин несущей траверсы.
А вот для 5+6 от RZ9CJ MMANA интересно показывает: если брать в сободном пространстве, то она говорит, что на 70 см усиление будет 12,1 dbi (F/B = 17.13 db). А если брать на реальной высоте в 3 метра, то уже усиление должно быть 17.98 dbi (F/B = 19.35).
Ну и диаграммы, конечно же, разные рисует
|
| |
| |
| eddi5113 | Дата: Пятница, 2015-05-15, 9:16 PM | Сообщение # 69 |
|
Професионал
Группа: Проверенные
Сообщений: 309
Статус: Offline
| Greyman, Цитата 3+4 в свободном пространстве показывает на 70 см 10,54 dbi (F/B = 20.54  Цитата А если брать на реальной высоте в 3 метра, |
| |
| |
| MIXA | Дата: Суббота, 2015-05-16, 0:04 AM | Сообщение # 70 |
|
Професионал
Группа: Проверенные
Сообщений: 361
Статус: Offline

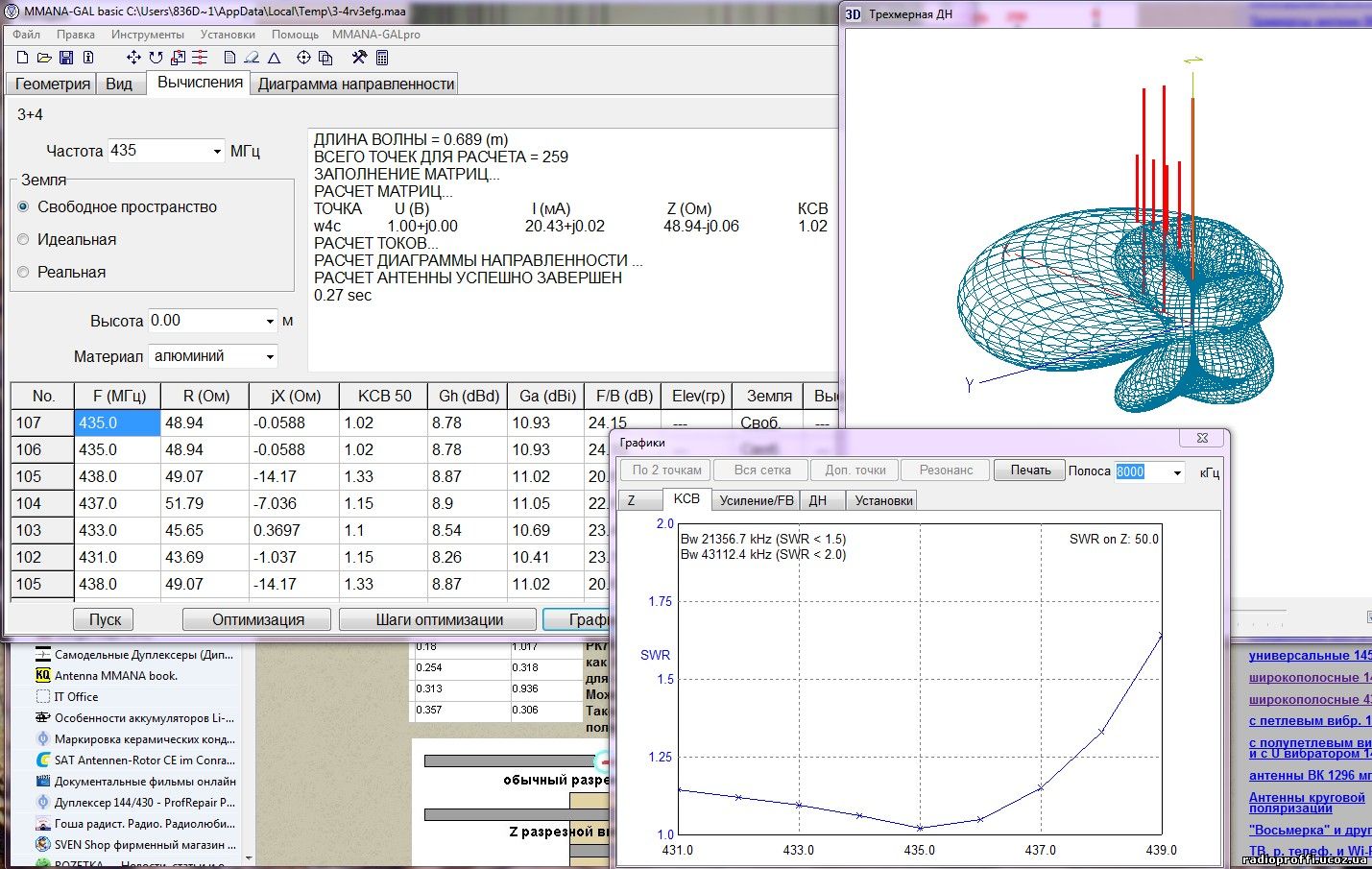

| eddi5113, Хочу попросить Вас выложить чертёж  Цитата eddi5113 ( ) Пересчитал все элементы под трубку 6мм получил: КСВ-1.02, усиление 10.93 и в/н 24.15 f-рез
Предлагаю, общими усилиями выбрать самую оптимальную конструкция, а я постараюсь воплотить (построить) её на практике.
UW5EIJ/315LR315
|
| |
| |
| rAm | Дата: Суббота, 2015-05-16, 6:09 PM | Сообщение # 71 |
 Опытный
Группа: Проверенные
Сообщений: 42
Статус: Offline
| Доброго всем времени суток. Водрузил наконец-то на крышу "вышеобсуждаемую" антенну... Пока впечатления смутные. ТВ антенна, которая внизу - отключена. С одной стороны стал уверенно работать с репитером Р77 и Р2. С другой стороны - меня на 145500 слышно довольно далеко, а вот я на 145500 - никого не слышу. Возможно промахнулся слегка с размерами, возможно не хватает чувствительности (Bao UV-5R). Подключал к приемнику (RTL2832) - слышу аэропорт, таксистов, милицию... Вобщем - пока изучаю, разбираюсь...
Антенна подключена через кабель РК-50-7-11. Длинный пруток антенны немного погнут...
Длина кабеля - 18 метров. Высота над крышей ~4 метра. Высота над землей ~ метров 10-11. Мой QTH - Мирный (KN78LJ). На всякий случай залил термоклеем место присоединения кабеля.
Выложил немного фото. Надеюсь у вас откроется...
https://drive.google.com/folderv....sharing
UW5EIN
Сообщение отредактировал rAm - Суббота, 2015-05-16, 6:18 PM |
| |
| |
| radioproffi1 | Дата: Суббота, 2015-05-16, 6:19 PM | Сообщение # 72 |
 Всегда здесь
Группа: Администраторы
Сообщений: 2439
Статус: Offline
| rAm, баофенг в городе очень плохо работает с внешними антеннами, не хватает динамического диапазона , поэтому нужно ставить фильтр по приему отдельно.
|
| |
| |
| rAm | Дата: Суббота, 2015-05-16, 6:34 PM | Сообщение # 73 |
|
Опытный
Группа: Проверенные
Сообщений: 42
Статус: Offline
| radioproffi1, Так я ж в частном секторе:) По идее индустриальных помех должно быть меньше... Подумываю приобретать Б/У ICOM IC-F110 для начала...
UW5EIN
|
| |
| |
| eddi5113 | Дата: Суббота, 2015-05-16, 11:37 PM | Сообщение # 74 |
|
Професионал
Группа: Проверенные
Сообщений: 309
Статус: Offline
| MIXA, Выложу конечно, только я файл не сохранял за ненадобностью, пересчитаю еще раз. Усиление на 145MGz было 6.8dBi.
|
| |
| |
| zeus_x | Дата: Суббота, 2015-05-16, 11:52 PM | Сообщение # 75 |
|
Опытный
Группа: Проверенные
Сообщений: 73
Статус: Offline
| +1 собрал антенну выше описанную j-pole которая.
никуда пока не цеплял, Днепродзержинск/Соцгород открылся репитер R2 с руки на Bao uv-b5
R77 молчал
Полагаю что из за позднего времени и на 145500 никто не ответил
Завтра будем пробовать еще
Добавлено (16.05.2015, 23:52)
---------------------------------------------
Цитата rAm ( ) Выложил немного фото. Надеюсь у вас откроется..
Спасибо большое за фотографии!
UW5EIX
Сообщение отредактировал zeus_x - Суббота, 2015-05-16, 11:53 PM |
| |
| |
