Постройка УКВ антенны на 2м и 70см
MIXAДата: Вторник, 2015-05-19, 11:07 PM | Сообщение # 91
Професионал
Группа: Проверенные
Сообщений: 361
Репутация: 8
Статус: Offline
Цитата eddi5113 ()
Выполняю обещанное
Большое спасибо up v thumb respect
Правда не увидел no на чертеже в какой точке запитка кабеля? Интуитивно конечно догадываюсь huh , но так как форум читает book большое количество людей которые также могут проявлять заинтересованность в постройке УКВ антенны по чертежам которые мы все здесь обсуждаем blahblah , предлагаю уточнить вопрос о месте подключения кабеля. И попутно вопрос о материале для постройки (использовать цельнометаллический 6мм алюминиевый прут)?
UW5EIJ/315LR315

eddi5113Дата: Среда, 2015-05-20, 8:26 AM | Сообщение # 92
Професионал
Группа: Проверенные
Сообщений: 309
Репутация: 4
Статус: Offline
MIXA,
Цитата
предлагаю уточнить вопрос о месте подключения кабеля
Да, не задумывался над этим вопросом, четвертый провод является мастер вибратором. Что касается материала, алюминиевый пруток или трубка, практически ни какой разницы. shades

eddi5113Дата: Четверг, 2015-05-21, 5:10 PM | Сообщение # 93
Професионал
Группа: Проверенные
Сообщений: 309
Репутация: 4
Статус: Offline
MIXA,

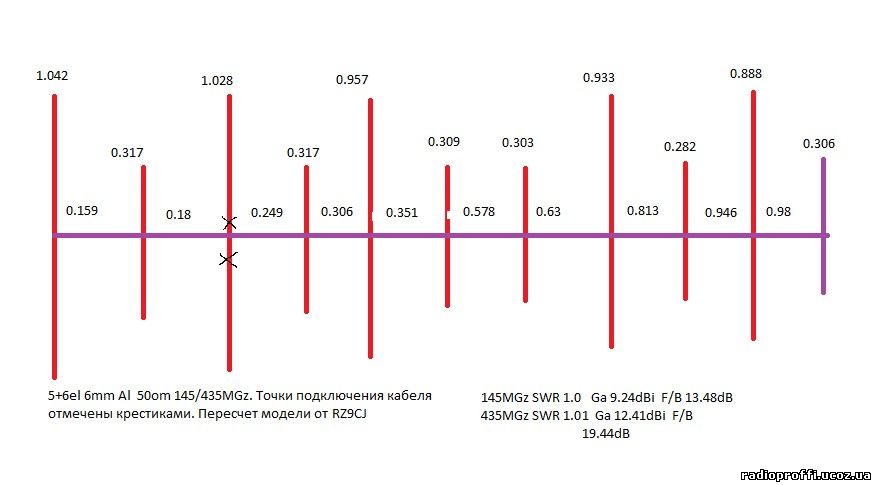

В таком виде, надеюсь всем будет понятно, что где по чем. smile
Прикрепления: 9654477.jpg (48.1 Kb)

MIXAДата: Четверг, 2015-05-21, 6:07 PM | Сообщение # 94
Професионал
Группа: Проверенные
Сообщений: 361
Репутация: 8
Статус: Offline
eddi5113, Ухты rolleyes , спасибо  Вам up v respect
Я пока занят сооружением мачты для крепления антенны "Американских пенсионеров", для того чтобы установить её на чердачную пристройку на крыше моей пятиэтажки. Как закончу этот процесс, сразу займусь постройкой антенны по Вашим чертежам. Главное перед установкой ещё раз промерять КСВ и сместился ли резонанс после подстройки антенны по советам Андрея US5EQQ.
UW5EIJ/315LR315

Сообщение отредактировал MIXA - Четверг, 2015-05-21, 6:08 PM

eddi5113Дата: Четверг, 2015-05-21, 7:31 PM | Сообщение # 95
Професионал
Группа: Проверенные
Сообщений: 309
Репутация: 4
Статус: Offline
MIXA,
Цитата
сместился ли резонанс после подстройки антенны
Миша, что мешало на месте с Андреем вогнать антенну в резонанс, там же есть хороший анализатор. Мачта будет диэлектрик или метал? Какой кабель (марка) и какой длинны? smile

MIXAДата: Четверг, 2015-05-21, 11:27 PM | Сообщение # 96
Професионал
Группа: Проверенные
Сообщений: 361
Репутация: 8
Статус: Offline
Цитата eddi5113 ()
Миша, что мешало на месте с Андреем вогнать антенну в резонанс
Просто я в тот день буквально на 30 минут смог вырваться с работы, чтобы хоть в общих чертах понять антенну я построил или "металлолом" smile . Оказалось антенну которую просто чуток до настроить, я уже произвёл изменения согласно рекомендаций Андрея и как смогу, свяжусь с ним и сделаю новые замеры и выложу фото-отчёт snap с показаниями прибора.
Цитата eddi5113 ()
Мачта будет диэлектрик или метал?
Тут мнения разделились...  wacko . По словам Андрея антенна подобной конструкции не имеет противовесов, поэтому он считает что мачта должна быть из метала и контачить с уголком, чтобы таким образом мачта выступала в роли-противовеса. А вот на всех видео которые я выкладываю в данной ветке форума, видно что её крепят всегда на деревянную мачту... huh
В моих планах подъехать к Андрею когда у меня будет и мачта, чтобы проверить все варианты.
Цитата eddi5113 ()
Какой кабель (марка) и какой длинны?
Ориентировочно длина кабеля которая мне потребуется 25-30 метров. Ваши пожелания по марке кабеля я помню, использовать планирую RG-8 или RG-223, но это ещё не окончательное моё решение, просто при такой длине кабеля солидная сумма за хороший кабель набегает weep cry , так что буду мереть расстояние точнее и тогда более точно определяться с кабелем.
UW5EIJ/315LR315

Сообщение отредактировал MIXA - Пятница, 2015-05-22, 9:14 AM

GreymanДата: Пятница, 2015-05-22, 0:51 AM | Сообщение # 97
Завсегдатай
Группа: Проверенные
Сообщений: 1147
Репутация: 23
Статус: Offline
Цитата MIXA ()
он считает что мачта должна быть из метала и контачить с уголком, чтобы таким образом мачта выступала в роли-противовеса. А вот на всех видео которые я выкладываю в данной ветке форума, видно что её крепят всегда на деревянную мачту...
Я не дока в антеннах, но, похоже, если мачта деревянная, то противовесом выступает оплетка кабеля.
Что-то в этом плане мелькало на форумах.

eddi5113Дата: Пятница, 2015-05-22, 1:41 PM | Сообщение # 98
Професионал
Группа: Проверенные
Сообщений: 309
Репутация: 4
Статус: Offline
MIXA,
Цитата
мачта, чтобы проверить все варианты.
Миша, если антенна рассчитывалась в "свободном пространства", то однозначно мачта должна быть диэлектрической. К тому же Вы ставите ферритовую защелку для отсечки В/Ч тока по оплетке кабеля, этим самым убираете антенный эффект самого кабеля, иначе, резонанс уйдет в неизвестном направлении. Я бы поставил запорный мягкий четверть волновой стакан по методу Владимира RA6FOO. По поводу кабеля, RG-223 не стоит применять, там на 435MGz при длине 30 метров, будет затухание порядка 10dB. RG-8 предпочтительней, всего лишь 3,3dB smile

zeus_xДата: Пятница, 2015-05-22, 2:18 PM | Сообщение # 99
Опытный
Группа: Проверенные
Сообщений: 73
Репутация: 3
Статус: Offline
Цитата eddi5113 ()
RG-8 предпочтительней
а как насчет rg-58 ?
я что то совсем запутался в выборе кабеля для этой антеннки. при условии что дли на его будет около 25-30 метров
UW5EIX

Сообщение отредактировал zeus_x - Пятница, 2015-05-22, 2:23 PM

MIXAДата: Пятница, 2015-05-22, 3:36 PM | Сообщение # 100
Професионал
Группа: Проверенные
Сообщений: 361
Репутация: 8
Статус: Offline
Цитата zeus_x ()
а как насчет rg-58 ?
"Знающие люди" prof , не рекомендуют использовать кабель RG-58 при длине более трёх метров (сильное затухание).
Так что нужно выбирать кабель с наименьшим затуханием и волновым сопротивлением 50 Ом. Одно "НО", подобные кабели стоят столько, что можно прослезиться за цену 25-30 метров weep cry .
UW5EIJ/315LR315

eddi5113Дата: Пятница, 2015-05-22, 7:53 PM | Сообщение # 101
Професионал
Группа: Проверенные
Сообщений: 309
Репутация: 4
Статус: Offline
zeus_x,
Цитата
а как насчет rg-58 ?

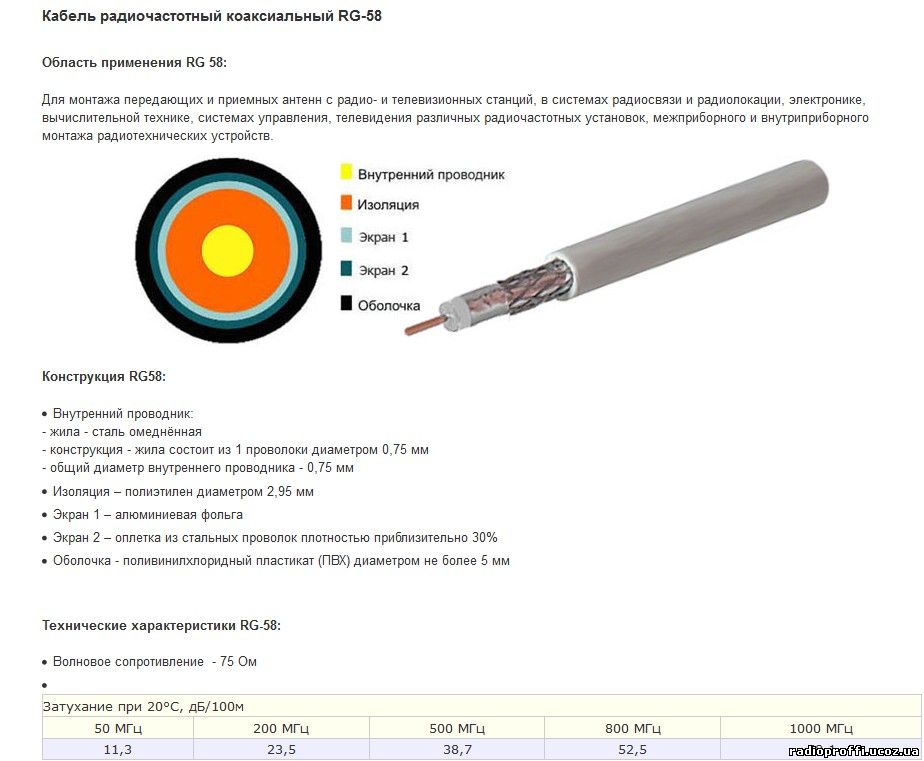

Судя по таблице, все что антенна усилит, все останется в кабеле. smile
Прикрепления: 7556694.jpg (108.8 Kb)


Сообщение отредактировал eddi5113 - Пятница, 2015-05-22, 7:58 PM

rAmДата: Пятница, 2015-05-22, 10:07 PM | Сообщение # 102
Опытный
Группа: Проверенные
Сообщений: 42
Репутация: 2
Статус: Offline
eddi5113, Странная у вас картинка, написано что RG-58 75-омный... Везде пишут что  50. Если использовать 3 метра - то в RG-58 "затухнет" на 400 мгц всего ~ 1дб.
Если 30 метров - то да - смысла нету точно.

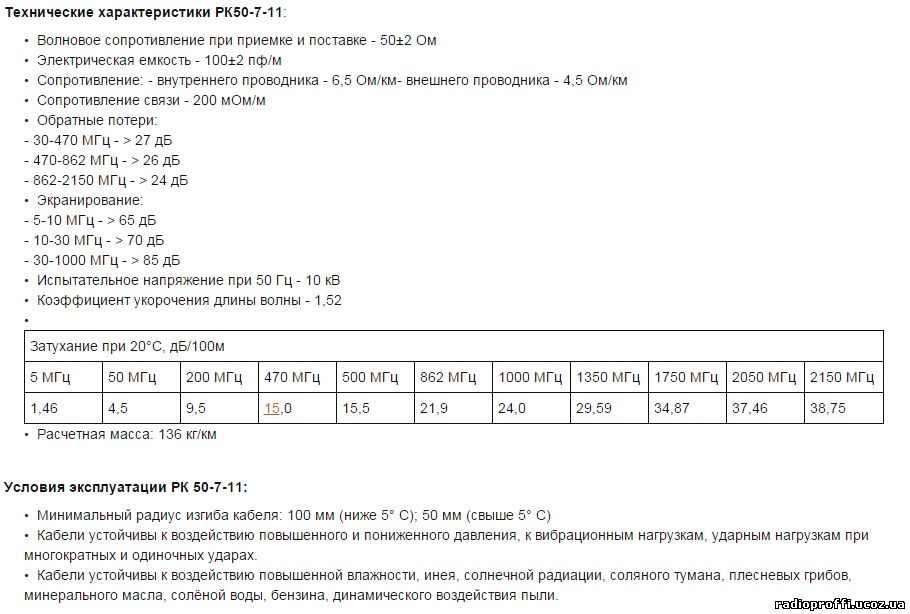

MIXA, не мучайся, бери как у меня РК-50-7-11. На ~30 метрах "затухнет" ~5 дб в диапазоне 70см, и 3дБ на 2м. И это при условии что антенна настроена в резонанс, и кабель соответствует характеристикам.
В расчетах могу ошибаться - поправьте.
Прикрепления: 4073607.jpg (145.4 Kb)

UW5EIN

GreymanДата: Пятница, 2015-05-22, 10:09 PM | Сообщение # 103
Завсегдатай
Группа: Проверенные
Сообщений: 1147
Репутация: 23
Статус: Offline
Цитата MIXA ()
Одно "НО", подобные кабели стоят столько, что можно прослезиться за цену 25-30 метров
Да, если брать тут:http://brandmauer.com.ua/kabel-koaksial-nyj-radiochastotnyj-rg-8.html
цена: 8 442,50 грн. за 300 метров. 30 метров - 844,25. Это мне только до крыши дотянуться.
А так метров 50 надо....
28 грн/м ... вот и считай...

Сообщение отредактировал Greyman - Пятница, 2015-05-22, 10:19 PM

MIXAДата: Суббота, 2015-05-23, 0:02 AM | Сообщение # 104
Професионал
Группа: Проверенные
Сообщений: 361
Репутация: 8
Статус: Offline
Цитата Greyman ()
цена: 8 442,50 грн. за 300 метров. 30 метров - 844,25
 Я сначала так обрадовался hands что на постройку антенны потратил всего лишь 120 грн. на материалы thumb !
А теперь как вник в то, какой кабель нужен для завершения проекта под кодовым названием "Американские пенсионеры", так аж ... shock no fear fool facepalm

Но, "ничё, фанатизму пока хватает", антенна 100% будет установлена на крышу, на мачте и подключена качественным кабелем. biggrin
UW5EIJ/315LR315

sdimon220Дата: Суббота, 2015-05-23, 12:21 PM | Сообщение # 105
Специалист
Группа: Проверенные
Сообщений: 173
Репутация: 1
Статус: Offline
Цитата MIXA ()
Я сначала так обрадовался ...

Ищите знакомых среди монтажников GSM базовых станций, списаный кабель тоже не плохо работает ))))
UR7HBM, 220
