Постройка УКВ антенны на 2м и 70см
MIXAДата: Воскресенье, 2015-05-17, 2:09 PM | Сообщение # 76
Професионал
Группа: Проверенные
Сообщений: 361
Репутация: 8
Статус: Offline
Цитата eddi5113 ()
Выложу конечно
Эдуард, заранее спасибо  v up respect ok

Добавлено (17.05.2015, 14:09)
---------------------------------------------
Цитата zeus_x ()
собрал антенну выше  описанную j-pole которая
Евгений, если можно, "фото в студию" ! v
UW5EIJ/315LR315

Сообщение отредактировал MIXA - Воскресенье, 2015-05-17, 2:10 PM

MIXAДата: Воскресенье, 2015-05-17, 7:39 PM | Сообщение # 77
Професионал
Группа: Проверенные
Сообщений: 361
Репутация: 8
Статус: Offline

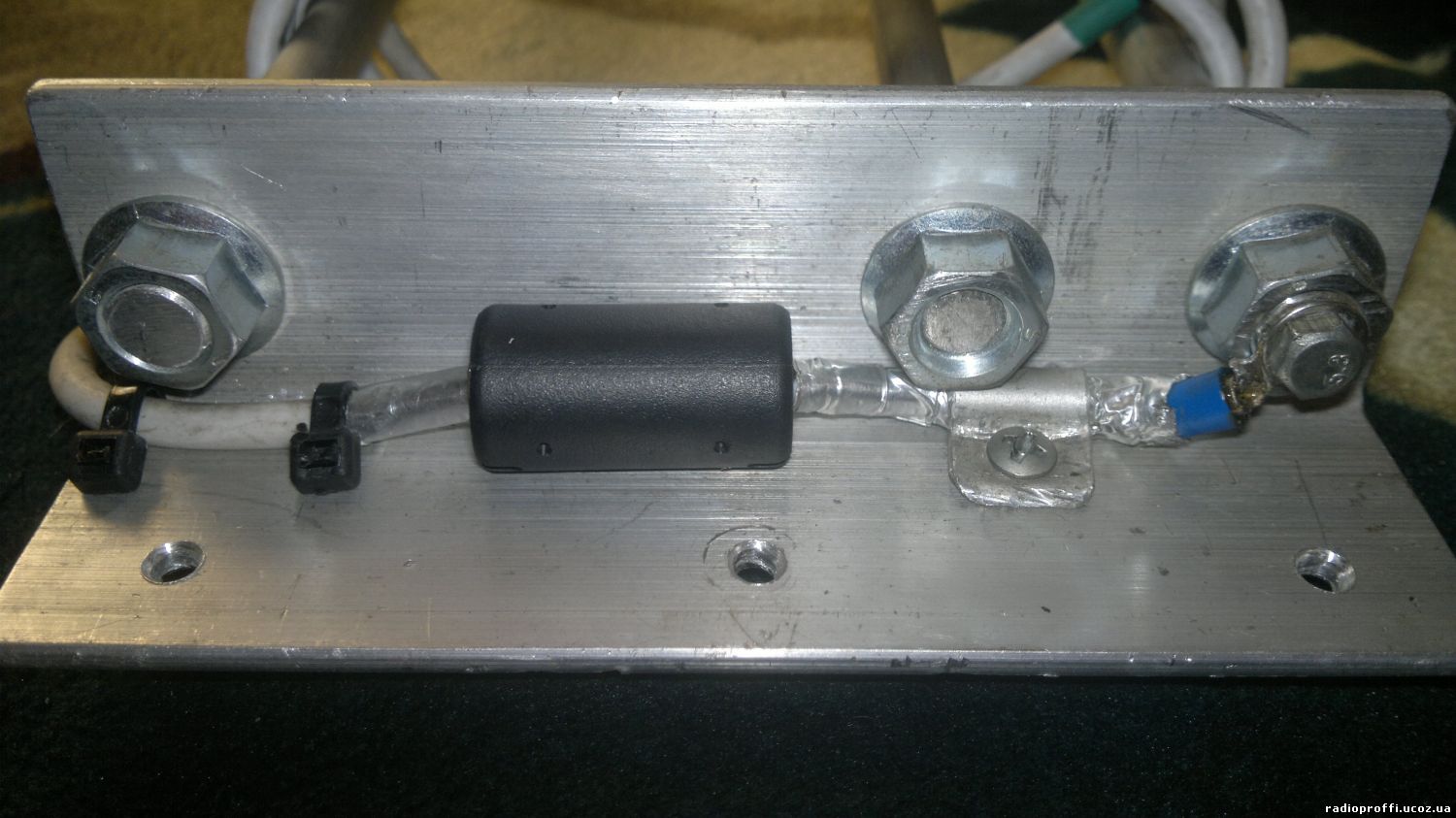

Немножечко доработал подключение кабеля к антенне  shades

А именно: сделал так чтобы как только центральная жила вышла из кабеля она сразу же была подключена к крайнему пруту (чтобы у кабеля было минимум не экранированного провода), одел ферритовое кольцо-фильтр (снял с VGA кабеля от монитора ПК) и укрепил кабель в конце увязками для прочности. По предварительным впечатлениям немного меньше шумов стало когда работаю "на приём" music
Прикрепления: 7666958.jpg (118.9 Kb)

UW5EIJ/315LR315

eddi5113Дата: Воскресенье, 2015-05-17, 10:13 PM | Сообщение # 78
Професионал
Группа: Проверенные
Сообщений: 309
Репутация: 4
Статус: Offline
MIXA, Немножко не правильно. Под изолирующую втулку крепления мастер вибратора (это который на центральную жилу и  отвечает за два диапазона) надо подложить контактный лепесток с соответствующим  диаметром и  пропаять. И в данной ситуации-это должен быть либо луженый или посеребренный контакт, дабы избежать эффекта термопары . Только тогда получите кратчайшее соединение между экраном и центральной жилой, которая в меньшей степени будет влиять на резонанс данной антенны. И еще один совет: судя по данным американских пенсионеров, на пассивных элементах есть резьба с запасом...Удачи! smile

Добавлено (17.05.2015, 22:13)
---------------------------------------------
Не понял марку кабеля, а от него ( дай бог не китайский) зависит все! shades


GreymanДата: Воскресенье, 2015-05-17, 10:31 PM | Сообщение # 79
Завсегдатай
Группа: Проверенные
Сообщений: 1147
Репутация: 23
Статус: Offline
Цитата eddi5113 ()
Под изолирующую втулку крепления мастер вибратора
На фото не совсем понятно: "а был ли мальчик?". То есть есть ли там изолирующая втулка?
Такое впечатление, что гайка плотно прилегает к уголку...
А то кто-то будет делать по фото, не заглядывая в начало темы, и получит что-то не то.

MIXAДата: Воскресенье, 2015-05-17, 11:25 PM | Сообщение # 80
Професионал
Группа: Проверенные
Сообщений: 361
Репутация: 8
Статус: Offline
Цитата eddi5113 ()
Не понял марку кабеля
Кабель RG-58, это временный вариант, для настройки антенны. Кстати даже на нём показатели КСВ меня впечатлили. ok Для настройки я взял пока всего лишь 3 метра кабеля, а при установке антенны на крышу, буду использовать другой кабель. Если посоветуете какой, буду благодарен. up
Цитата eddi5113 ()
надо подложить контактный лепесток с соответствующим  диаметром и  пропаять
Я именно так и сделал (если я Вас правильно понял), я взял автомобильную клемму "круглое ушко" с внутренним диаметром 6 мм, припаял к нему центральную жилу кабеля. Внутри крепления мастер вибратора я нарезал внутреннюю резьбу М6 и прикрутил это "ушко" через болт к мастер вибратору. Увеличьте моё фото и вы всё уведите и поймёте о чём я говорю. megaphone
Цитата eddi51137065 на пассивных элементах есть резьба с запасом

Я в принципе тоже так сделал для того чтобы отрегулировать антенну (изменением длины элементов-изменяется частота резонанса антенны) prof
Цитата Greyman ()
есть ли там изолирующая втулка?
Изолирующая втулка ОБЯЗАТЕЛЬНО ЕСТЬ !!! Просто она в диаметре такая же как и юбка гайки, поэтому при таком ракурсе фото-её не видно, но она ЕСТЬ !
Цитата Greyman ()
кто-то будет делать по фото, не заглядывая в начало темы
Всё равно без чертежа не сделать антенну, а на чертеже указано deal что там стоят изолирующие втулки. prof
UW5EIJ/315LR315

Сообщение отредактировал MIXA - Воскресенье, 2015-05-17, 11:29 PM

GreymanДата: Понедельник, 2015-05-18, 0:39 AM | Сообщение # 81
Завсегдатай
Группа: Проверенные
Сообщений: 1147
Репутация: 23
Статус: Offline
Цитата MIXA ()
при таком ракурсе фото-её не видно, но она ЕСТЬ !
"-Видишь суслика?
- Нет...
- А он есть!" (С)
Это я в хорошем смысле, Михаил. Добрая шутка юмора smile
ОК. Значит все нормально.
Я из хороших побуждений спросил. Было бы безразлично - прошел бы мимо smile

eddi5113Дата: Понедельник, 2015-05-18, 8:32 AM | Сообщение # 82
Професионал
Группа: Проверенные
Сообщений: 309
Репутация: 4
Статус: Offline
MIXA, С центральным проводником все правильно, я имел в виду контактный лепесток для оплетки и что бы он прикручивался под изолирующей втулкой при этом имея контакт с уголком. И не каких зажимов-важна про пайка оплетки. Далее, удаляем внешнюю изоляцию кабеля ровно столько, чтоб ферритовая защелка  уперлась в оставшуюся, а выводов хватило для распайки на контакты. При этом феррит должен плотно садится на оплетку, иначе он не рабочий! После этого двумя слоями термоусадки за герметизировать этот участок. Кабель отвести вниз, а не в сторону вдоль уголка. По поводу кабеля, у меня стоит рк75-7-11, ну это то что было, антенна тоже с импедансом в 75ом, для Вас подойдет рк-50-7-11 или что то более лучшее что есть на вашем радио рынке. smile

zeus_xДата: Понедельник, 2015-05-18, 8:52 AM | Сообщение # 83
Опытный
Группа: Проверенные
Сообщений: 73
Репутация: 3
Статус: Offline

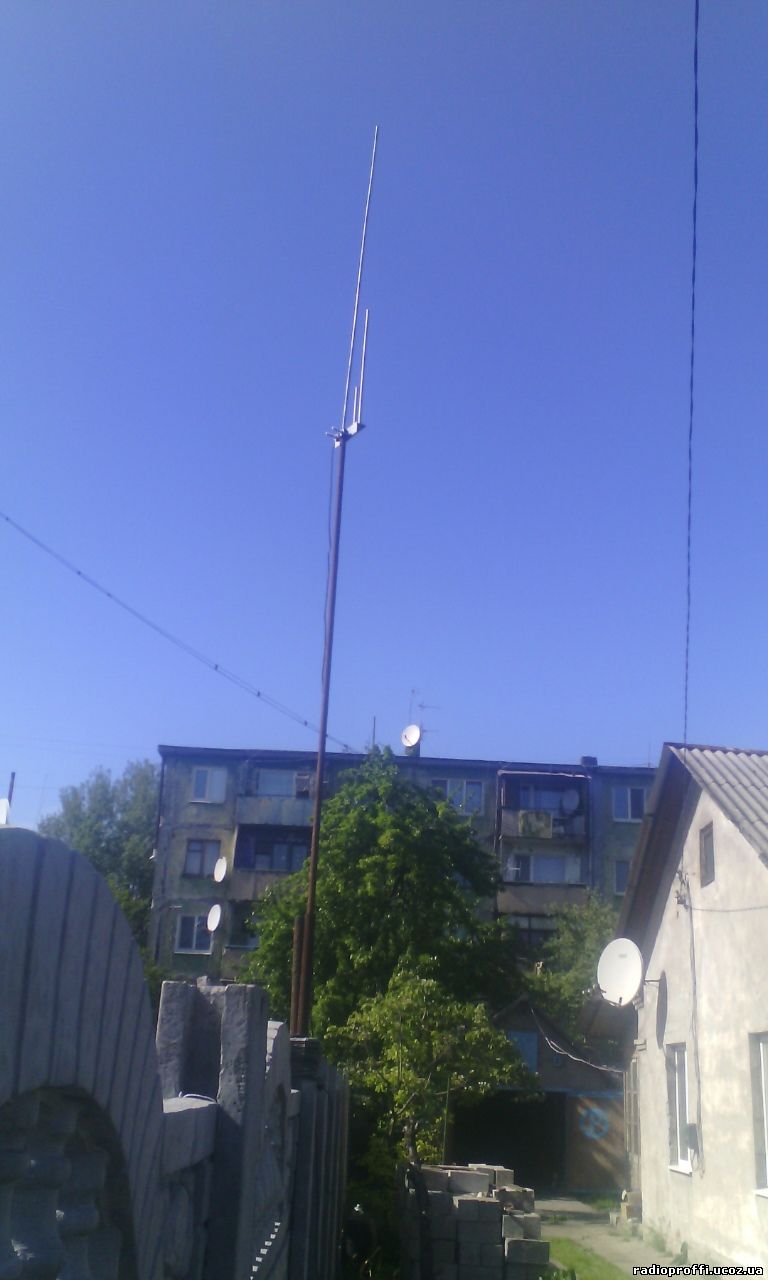

Терпения не было, поэтому в таком варианте вчера поцепил и сделал несколько QSO Дн-инск /Дн-вск.
Прикрепления: 0916557.jpg (222.2 Kb)

UW5EIX

Сообщение отредактировал zeus_x - Понедельник, 2015-05-18, 9:45 AM

MIXAДата: Вторник, 2015-05-19, 0:05 AM | Сообщение # 84
Професионал
Группа: Проверенные
Сообщений: 361
Репутация: 8
Статус: Offline
Цитата Greyman ()
"-Видишь суслика?  - Нет...
- А он есть!" (С)
biggrin

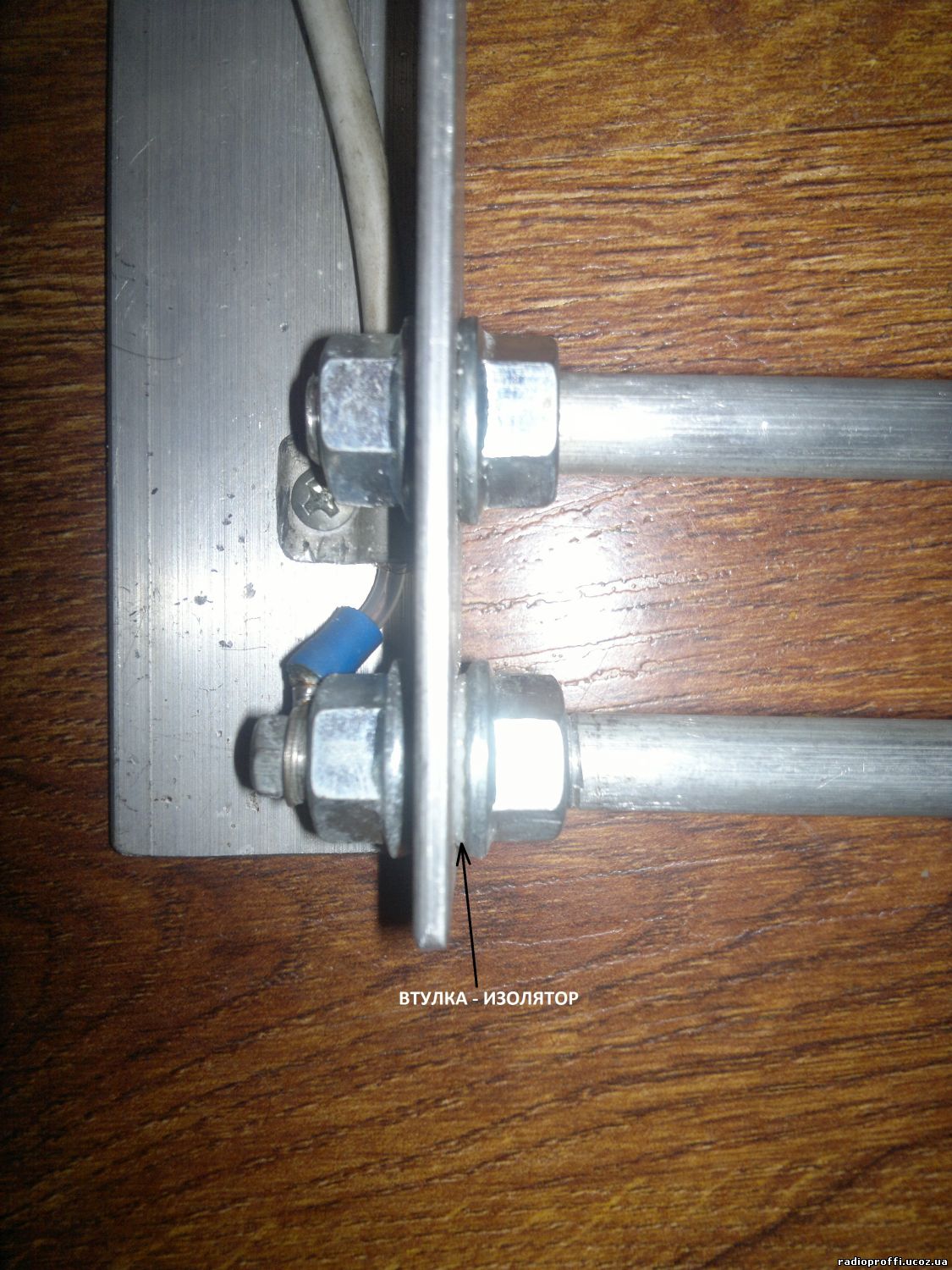

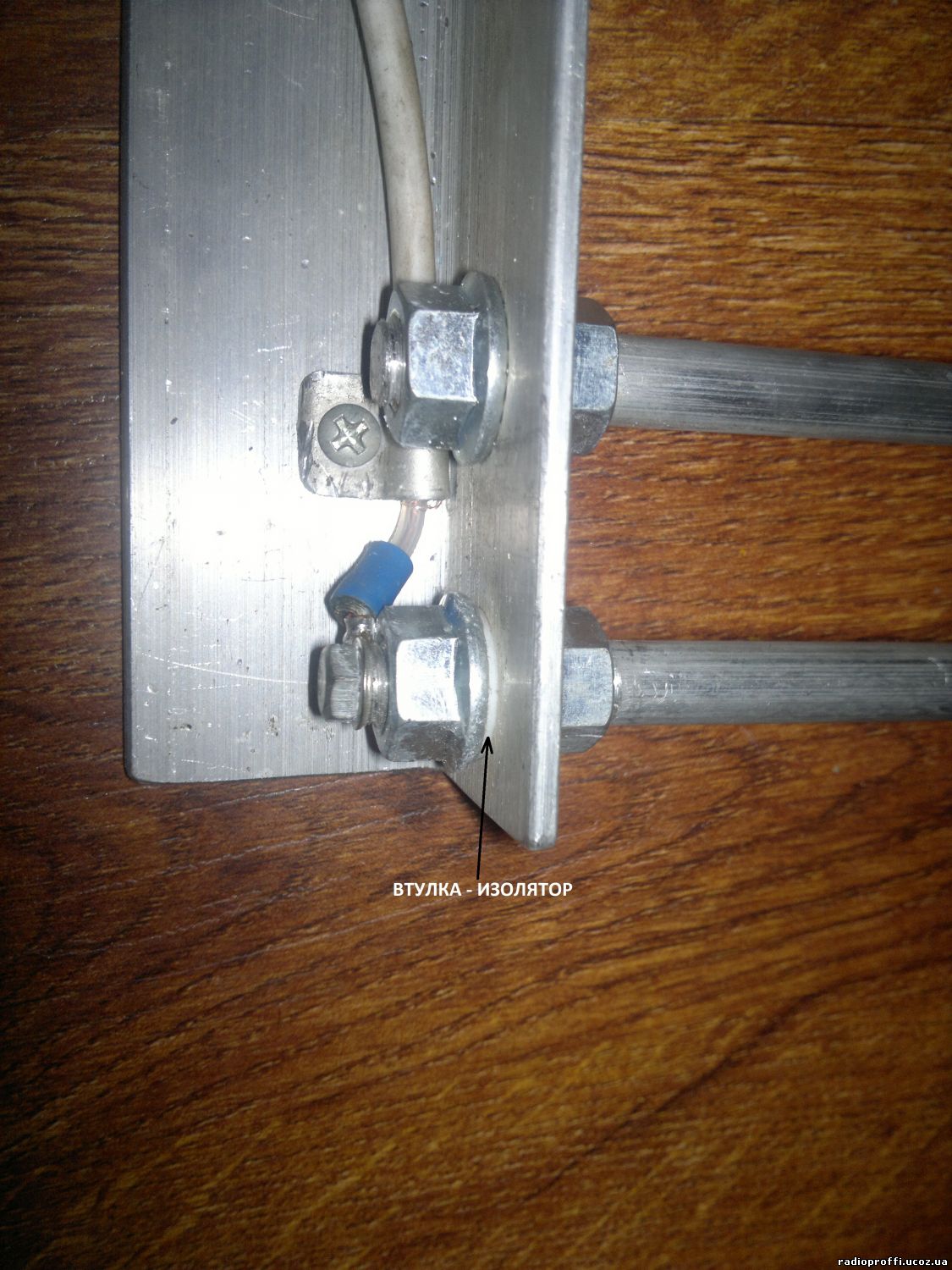

Вот выкладываю фото "что суслик есть"  biggrin

И с другой стороны уголка


А вот ещё парочку видео для вдохновения на постройку  v thumb shades

Добавлено (19.05.2015, 00:05)
---------------------------------------------

Прикрепления: 1627792.jpg (186.6 Kb) · 5437507.jpg (214.6 Kb)

UW5EIJ/315LR315

Сообщение отредактировал MIXA - Вторник, 2015-05-19, 10:12 AM

rAmДата: Вторник, 2015-05-19, 11:10 AM | Сообщение # 85
Опытный
Группа: Проверенные
Сообщений: 42
Репутация: 2
Статус: Offline

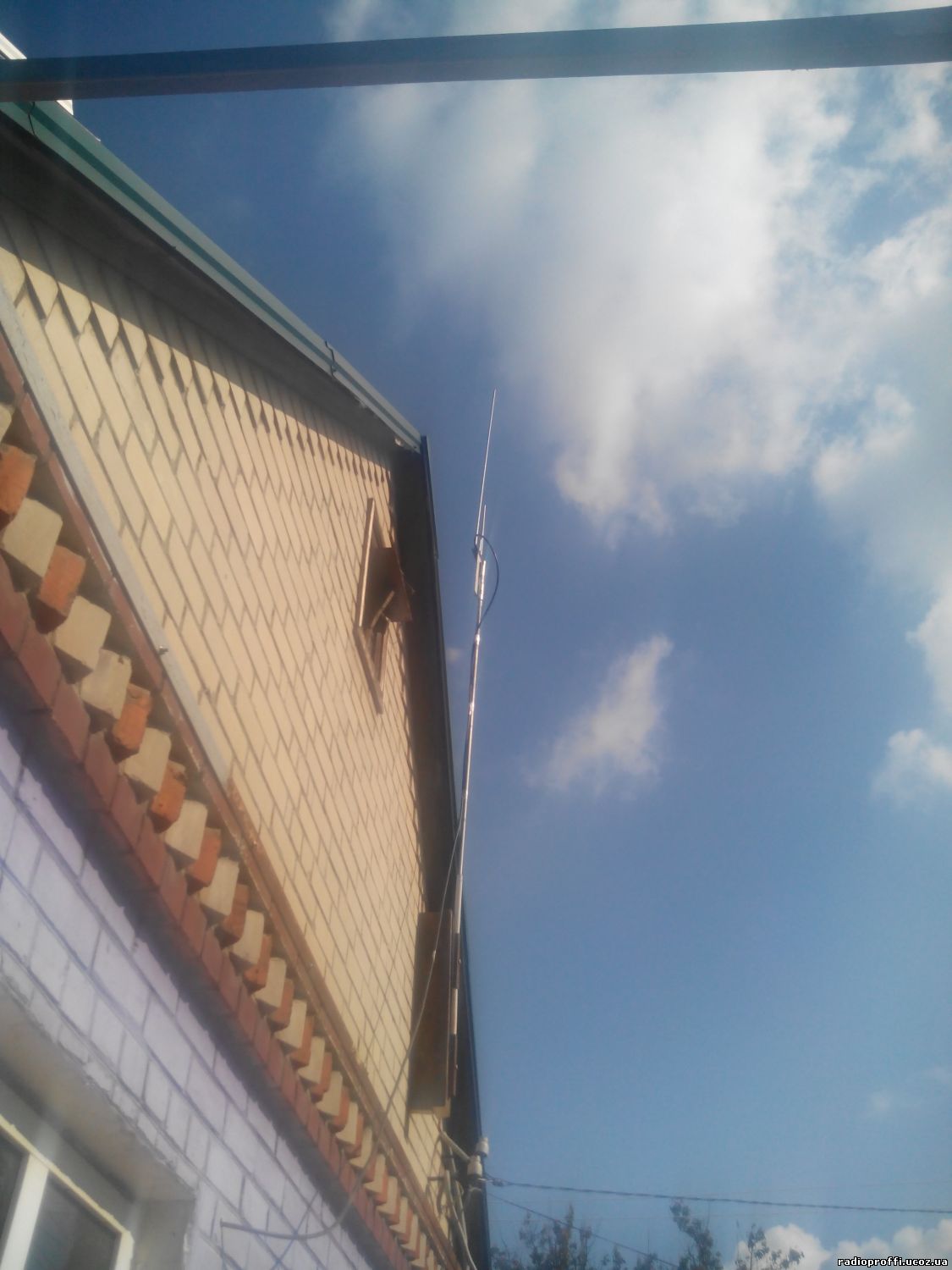

Перевесил антенну поближе к своей комнате... Теперь она висит чуть ниже, зато длинна кабеля 9 метров а не 18.


Но хочется сделать нормальную запитку как в оригинале. Помогите найти в украине вот такую штуку:
http://opektech.us/product/sm-1-antenna-stud/
называется она SO-239 to 3/8 x 24 Thread Coaxial Antenna Adapter Connector J-Pole
Прикрепления: 1100537.jpg (95.8 Kb)

UW5EIN

zeus_xДата: Вторник, 2015-05-19, 3:24 PM | Сообщение # 86
Опытный
Группа: Проверенные
Сообщений: 73
Репутация: 3
Статус: Offline
Цитата rAm ()
Теперь она висит чуть ниже,
какая общая высота получилась у основания антенны ?
UW5EIX

rAmДата: Вторник, 2015-05-19, 3:29 PM | Сообщение # 87
Опытный
Группа: Проверенные
Сообщений: 42
Репутация: 2
Статус: Offline
Цитата zeus_x ()
какая общая высота получилась у основания антенны ?

высота над землей - метров 8-9... Высота над крышей ~ 1 метр. Пока-что нету большего прута для мачты.
UW5EIN

MIXAДата: Вторник, 2015-05-19, 5:15 PM | Сообщение # 88
Професионал
Группа: Проверенные
Сообщений: 361
Репутация: 8
Статус: Offline
Цитата rAm ()
хочется сделать нормальную запитку как в оригинале. Помогите найти в Украине вот такую штуку

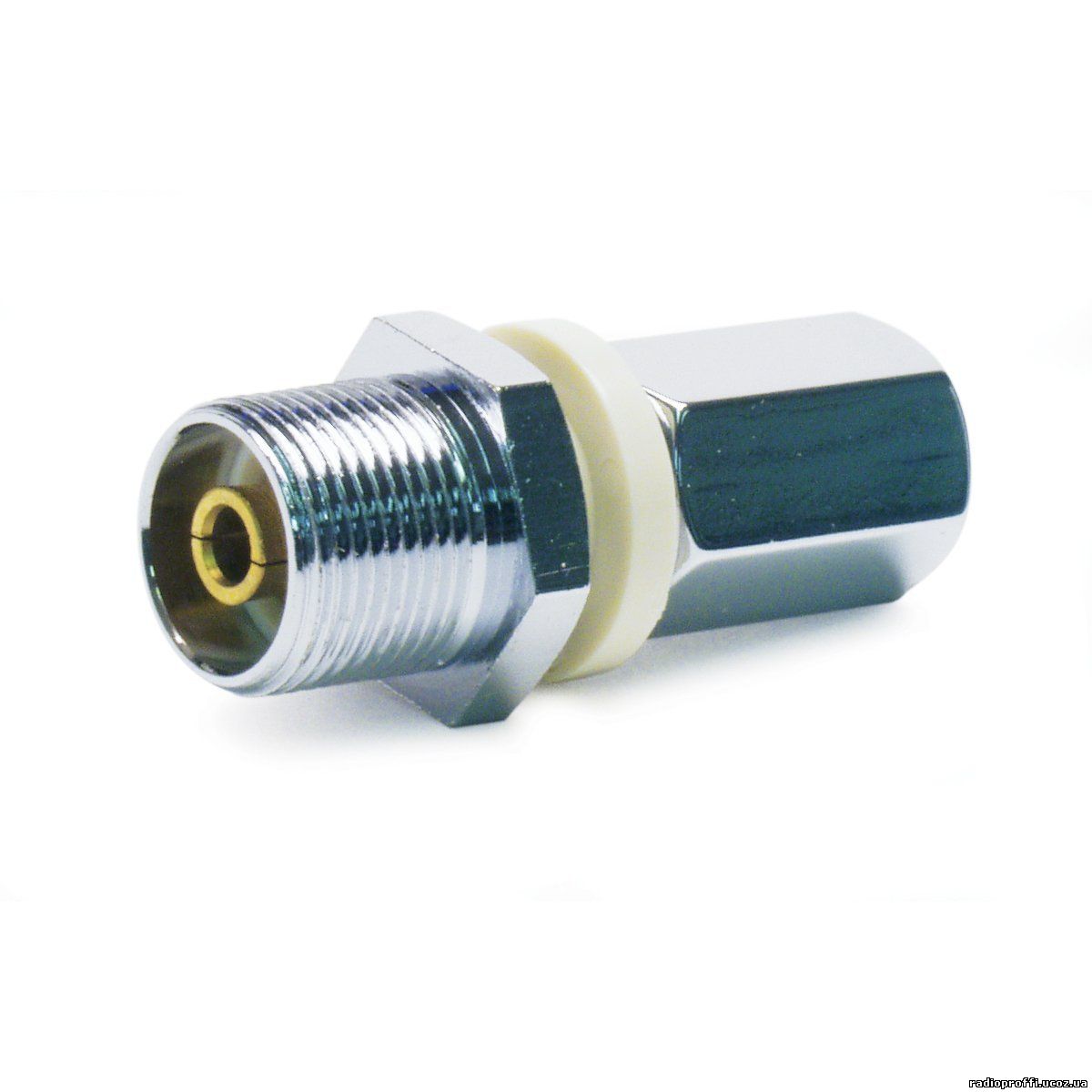

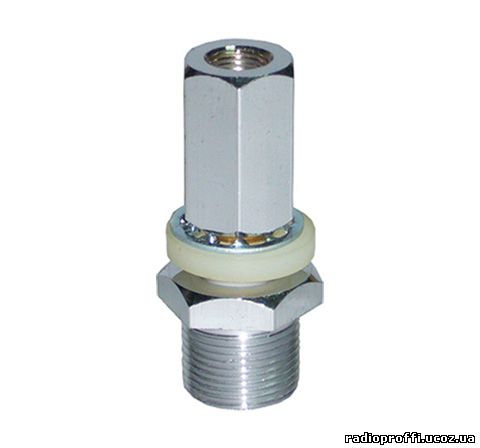

Виталий, присоединяюсь к тебе в плане "поиска разъёма", а для наглядности прилагаю фото, вдруг кто-то подобное встречал.




После применения данного разъёма можно будет воплотить пожелания
Цитата eddi5113 ()
контактный лепесток для оплетки и что бы он прикручивался под изолирующей втулкой при этом имея контакт с уголком
Прикрепления: 1858101.jpg (49.1 Kb) · 9683125.jpg (72.3 Kb) · 4862944.jpg (199.4 Kb)

UW5EIJ/315LR315

Сообщение отредактировал MIXA - Среда, 2015-05-20, 11:58 AM

G-HДата: Вторник, 2015-05-19, 8:42 PM | Сообщение # 89
Частый гость
Группа: Проверенные
Сообщений: 532
Репутация: 7
Статус: Offline
Боюсь такой разъем достать будет весьма проблематично
73!

eddi5113Дата: Вторник, 2015-05-19, 9:42 PM | Сообщение # 90
Професионал
Группа: Проверенные
Сообщений: 309
Репутация: 4
Статус: Offline

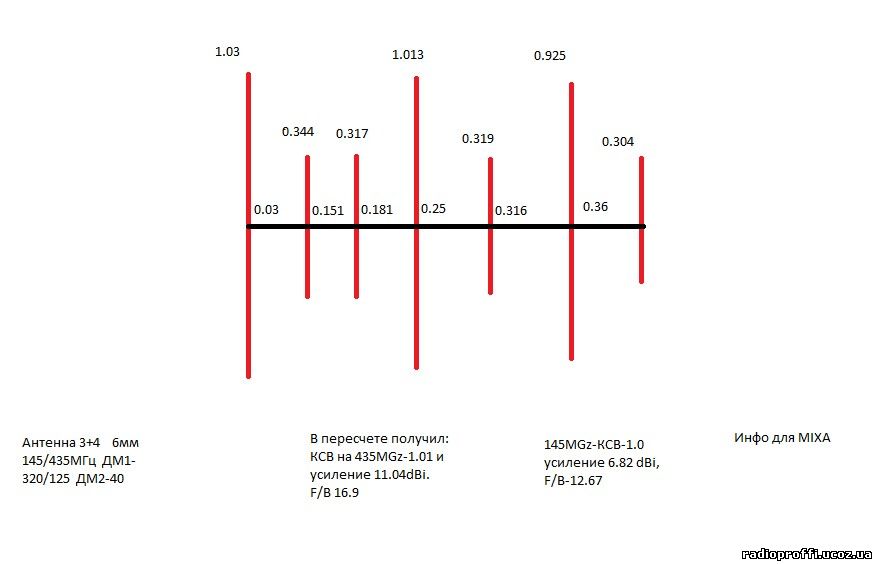

MIXA, Выполняю обещанное:

Добавлено (19.05.2015, 21:42)
---------------------------------------------
Антенну (модель) 5+6 данные, выполню завтра. smile

Прикрепления: 9574736.jpg (38.9 Kb)
