Форум про радио » Радиолюбительский форум » Радиолюбительская связь на УКВ » Постройка УКВ антенны на 2м и 70см (Антенна "Американских пенсионеров")
Постройка УКВ антенны на 2м и 70см
MIXAДата: Пятница, 2015-07-17, 0:57 AM | Сообщение # 406
Професионал
Группа: Проверенные
Сообщений: 361
Репутация: 8
Статус: Offline
Цитата Greyman ()
Михаил, а Вы не слышите всех или только ближние радиостанции, а дальние слышны
Не слышу тех кто в прямом канале зовёт меня с мощностью до 5 ватт включительно... wacko
независимо от их удалённости от меня
UW5EIJ/315LR315

GreymanДата: Пятница, 2015-07-17, 1:18 AM | Сообщение # 407
Завсегдатай
Группа: Проверенные
Сообщений: 1147
Репутация: 23
Статус: Offline
Тогда даже не знаю что это. А на родную "резинку", я так понимаю, без проблем, да?

radioproffi1Дата: Пятница, 2015-07-17, 7:22 AM | Сообщение # 408
Всегда здесь
Группа: Администраторы
Сообщений: 2439
Репутация: 34
Статус: Offline
MIXA, нужна нормальная радиостанция, а не баофенг. Приемник бао просто затыкается от внеполосных сигналов так как в нем нет нормальных фильтром по входу. Либо делать узкополосные фильтры на каждый диапазон

GreymanДата: Пятница, 2015-07-17, 7:46 AM | Сообщение # 409
Завсегдатай
Группа: Проверенные
Сообщений: 1147
Репутация: 23
Статус: Offline
Цитата radioproffi1 ()
Либо делать узкополосные фильтры на каждый диапазон
А учитывая то, что для двух диапазонов имеем один кабель и один вход, то нужен какой-то двухрезонансный фильтр. Или диплексором разделять сигнал, фильтровать и другим диплексором объединять...

stenkodvДата: Пятница, 2015-07-17, 10:26 AM | Сообщение # 410
Опытный
Группа: Проверенные
Сообщений: 64
Репутация: 0
Статус: Offline
У меня баофенг тоже была первая радейка, первая антенна ВК 5+6, кабель rg213 15м, без проблем проводил qso с Днепропетровском, Новомосковском, Павлоградом (правда направлял), сам с Илларионово.

MIXAДата: Пятница, 2015-07-17, 10:36 AM | Сообщение # 411
Професионал
Группа: Проверенные
Сообщений: 361
Репутация: 8
Статус: Offline
Цитата stenkodv ()
(правда направлял)
Согласен, а у этой антенны "Американских пенсионеров"  круговой обзор (направленность) wink
UW5EIJ/315LR315

BRAMBULДата: Пятница, 2015-07-17, 11:00 AM | Сообщение # 412
Професионал
Группа: Проверенные
Сообщений: 417
Репутация: 4
Статус: Offline
MIXA, прикиньте коэффициент усиления антенны и затухание в кабеле, я думаю Вы все поймете.
ut7e.com

MIXAДата: Пятница, 2015-07-17, 11:23 AM | Сообщение # 413
Професионал
Группа: Проверенные
Сообщений: 361
Репутация: 8
Статус: Offline
Цитата BRAMBUL ()
затухание в кабеле
25 метров RG-8 !
Неужели можно было применить что-то круче по характеристикам ? unsure
Сегодня попробую попринимать на станцию с супергетеродином и тогда думаю ответ будет очевиден.
UW5EIJ/315LR315

BRAMBULДата: Пятница, 2015-07-17, 11:35 AM | Сообщение # 414
Професионал
Группа: Проверенные
Сообщений: 417
Репутация: 4
Статус: Offline
Цитата MIXA ()
Неужели можно было применить что-то круче по характеристикам ?

Только антенну.. При такой длинне кабеля хотя бы 3 эл. У данной антенны как таковое усиление отсутствует, в кабеле теряется примерно 1,2 и 2,2 дб соотвеоственно. Супергетеродин по приёму однозначно будет лучше..
ut7e.com

zeus_xДата: Пятница, 2015-07-17, 12:33 PM | Сообщение # 415
Опытный
Группа: Проверенные
Сообщений: 73
Репутация: 3
Статус: Offline
Цитата BRAMBUL ()
При такой длинне кабеля хотя бы 3 эл. У данной антенны как таковое усиление отсутствует, в кабеле теряется примерно 1,2 и 2,2 дб соотвеоственно. Супергетеродин по приёму однозначно будет лучше..
ничего непонятно о чем вы говорите.
Люди через колинеарки работают при длине кабеля 20-30 метров.
И откуда информация что в этой антенне усиление отсутствует ?выше по ветке были приведены цифры.
UW5EIX

eddi5113Дата: Пятница, 2015-07-17, 5:27 PM | Сообщение # 416
Професионал
Группа: Проверенные
Сообщений: 309
Репутация: 4
Статус: Offline
MIXA,
Цитата
в прямом канале если кто-то с портативкой зовёт меня на 145.500 или 433.500, то я их не слышу , а они меня прекрасно слышат!
Миша, если на обоих диапазонах прием не адекватный, то кабель тут не причем. Ищи рядом соту или вещалку . Твое предположение верно, это РДА. yes

eddi5113Дата: Пятница, 2015-07-17, 10:04 PM | Сообщение # 417
Професионал
Группа: Проверенные
Сообщений: 309
Репутация: 4
Статус: Offline
MIXA,
Цитата
Мне понадобиться, жду чертежи от Вас.

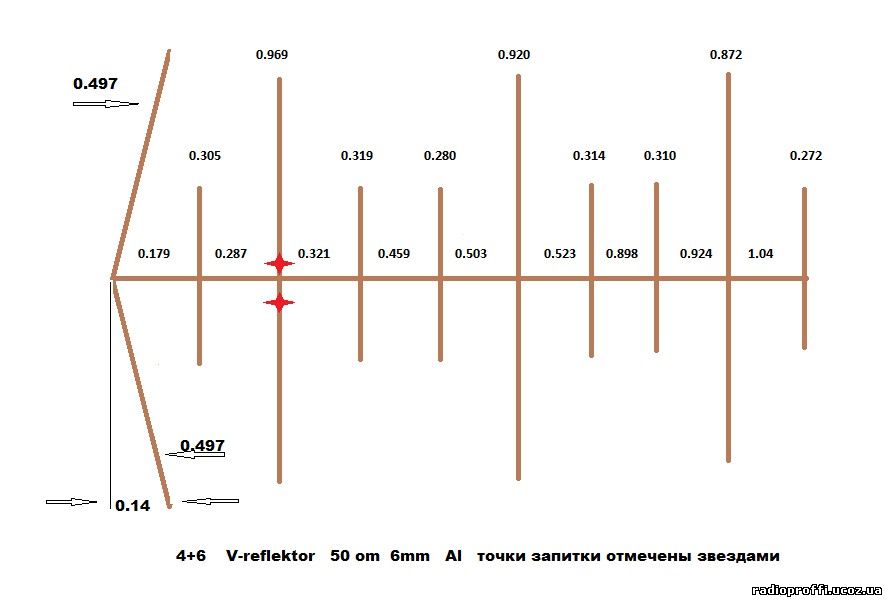

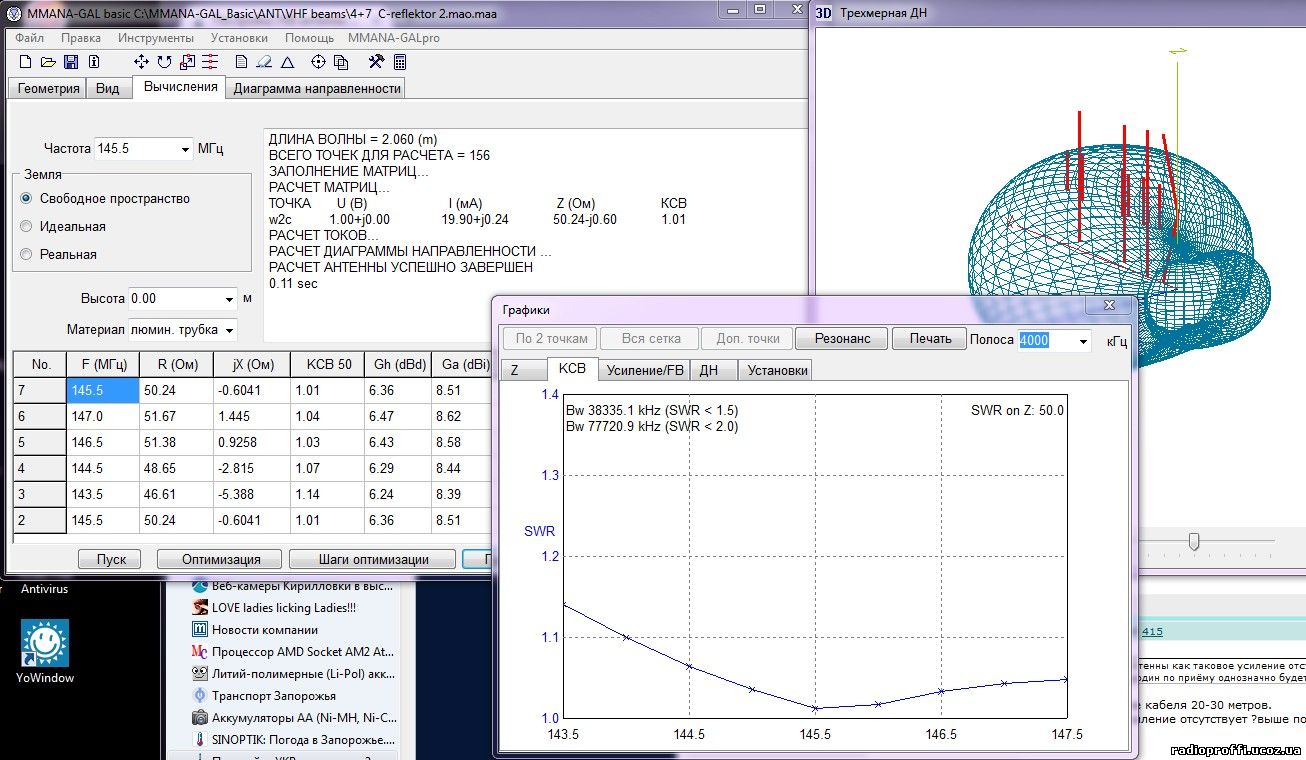

Миша, на этой схеме я не ввел частотный диапазон данной модели, но из графиков будет все понятно.За основу взял 145.500МГц, но резонанс и максимум усиления на Fres:145.894MGz. Для спутника то что надо. На семидесятке такой график:Как видите, с оригиналом не сравнить, один элемент оказался лишним и усиление возросло и диаграмма направленности улучшилась.
Прикрепления: 9511462.jpg (51.6 Kb) · 2207212.jpg (254.0 Kb) · 7999354.jpg (279.0 Kb)

MIXAДата: Суббота, 2015-07-18, 3:46 PM | Сообщение # 418
Професионал
Группа: Проверенные
Сообщений: 361
Репутация: 8
Статус: Offline
Цитата eddi5113 ()
усиление возросло и диаграмма направленности улучшилась
Эдуард, большое спасибо за проделанную Вами работу up , по возможности постараюсь в ближайшее время воплотить конструкцию в реальности. Вопросик, какого диаметра элементы?

И ещё немного о антенне "Американских пенсионеров", когда подключил к ней супергетеродинный приёмник, то стал слышать всех music . Так что считаю конструкцию удачной!
UW5EIJ/315LR315

eddi5113Дата: Суббота, 2015-07-18, 5:17 PM | Сообщение # 419
Професионал
Группа: Проверенные
Сообщений: 309
Репутация: 4
Статус: Offline
MIXA,
Цитата
Вопросик, какого диаметра элементы?
  Миша, на чертеже "6mm  Al", а насчет антенны не сомневался! Кабель конечно вносит свои коррективы, но не до такой степени. v

MIXAДата: Понедельник, 2015-07-20, 2:03 PM | Сообщение # 420
Професионал
Группа: Проверенные
Сообщений: 361
Репутация: 8
Статус: Offline
Решил я добавить немного "гламура", а точнее эргономичности в проект постройки антенны "Американских пенсионеров"
Когда кабель заходит через стену дома то со стороны комнаты будет стоять вот такая розетка
Прикрепления: 6656413.jpg (134.0 Kb)

UW5EIJ/315LR315
