Постройка УКВ антенны на 2м и 70см
NARAJANAДата: Вторник, 2015-07-14, 11:34 PM | Сообщение # 376
Професионал
Группа: Проверенные
Сообщений: 343
Репутация: 14
Статус: Offline
Ссылка на кабель РК 50-7-11
tdok.com.ua/ru/products/details/kabel__radiochastotnyj_rk__rg__rk_50_7_11/index.html
UW5EJJ/315LR118

eddi5113Дата: Вторник, 2015-07-14, 11:51 PM | Сообщение # 377
Професионал
Группа: Проверенные
Сообщений: 309
Репутация: 4
Статус: Offline
Greyman,
Цитата
опуская другие антенны
Владимир, я чертеж выкладывал этой модели на данном форуме, не помню только, округлял до трех десятков? Если там не комфортные цифры-готов пересмотреть по мере необходимости, хотя и Вам это вполне под силу-выжать из железа, максимум радости для радиолюбителя. smile
Цитата
Хотя, антенна - это как дама сердца
На двойке-не плохая антенна, грех не реализовать на семидесятке, попробую доработать, не получится, буду Мишу отговаривать. prof

GreymanДата: Среда, 2015-07-15, 0:02 AM | Сообщение # 378
Завсегдатай
Группа: Проверенные
Сообщений: 1147
Репутация: 23
Статус: Offline
Эдуард, у меня 5+6 отработала неплохо. Делал ее по данным от RZ9CJ.
Модель для MMANA тоже брал из сети, где-то гуляла.
Честно говоря, заниматься опять моделированием уже пока невмоготу smile
Во-первых, хочется в реальность воплотить разборную 3+4 о которой столько говорили. Работаю пока на такой-же, но из "люминиевого" провода. Работает. Но хочется невидимого совершенства smile Т.е. сделать, провести замеры и наслаждатся пониманием того, что ты об этой антнне что-то знаешь smile
Во-вторых, много еще планов на КВ, которые были отложены на время... Ну и т.д.
Вплоть до недавней встречи выпускников в Запорожье smile
Хотя, если Мише нужна будет помощь в этом плане - отчего же не помочь.

Сообщение отредактировал Greyman - Среда, 2015-07-15, 0:02 AM

eddi5113Дата: Среда, 2015-07-15, 0:06 AM | Сообщение # 379
Професионал
Группа: Проверенные
Сообщений: 309
Репутация: 4
Статус: Offline
NARAJANA, По идее-пойдет, смущает рекомендация по применению внутри помещения, одесситы-что китайцы, выложить таблицу затухания-очевидно себе дороже!

GreymanДата: Среда, 2015-07-15, 0:11 AM | Сообщение # 380
Завсегдатай
Группа: Проверенные
Сообщений: 1147
Репутация: 23
Статус: Offline
Кстати, только что скачал 5+6 от RZ9CJ, правленную RA6FOO. Чуток лучше смотрится, но параметры немного хуже.... Или это он совсем какую-то старую модель нашел...
http://www.radioscanner.ru/forum/topic33221-234.html#msg1190251

eddi5113Дата: Среда, 2015-07-15, 0:15 AM | Сообщение # 381
Професионал
Группа: Проверенные
Сообщений: 309
Репутация: 4
Статус: Offline
Greyman,
Цитата
Честно говоря, заниматься опять моделированием уже пока невмоготу
Понятно Владимир, все хорошо, то что в меру! Ну что ж, удачи Вам в ваших начинаниях. smile

GreymanДата: Среда, 2015-07-15, 8:37 AM | Сообщение # 382
Завсегдатай
Группа: Проверенные
Сообщений: 1147
Репутация: 23
Статус: Offline
Цитата eddi5113 ()
Понятно Владимир, все хорошо, то что в меру!
Согласен.

Кстати, по поводу меры smile
Богдан UR3PGW написал по поводу своей антенны 2 el MOXON 145 MHz + 3 el. YAGI 436 MHz (by LY2SS) что раз в несколько месяцев проводит замеры ее параметров.
КСВ был на  145 MHz - 1,6...1,7 а на 436 MHz - 1,3.
Правда, резонанс MOXON был на 142 MHz
На 436 MHz резонанс был на частоте 436,800.
Вчера он провел повторную подстройку - укоротил елементы MOXON.
Теперь резонанс поднялся и стал 144,30.0. КСВ на 145 MHz стал 1,4, а на 436 MHz - 1,5.
Во всех случаях замеры проводились RIGEXPERT AA-600.

Это я к тому, что у этой антенны КСВ колеблется в районе 1,5+/- и человек не гонится за тем, чтобы добится единицы. Работает в эфире и все! smile

eddi5113Дата: Среда, 2015-07-15, 9:45 AM | Сообщение # 383
Професионал
Группа: Проверенные
Сообщений: 309
Репутация: 4
Статус: Offline
Greyman,
Цитата
Это я к тому, что у этой антенны КСВ колеблется в районе 1,5+/- и человек не
гонится за тем, чтобы добится единицы. Работает в эфире и все!

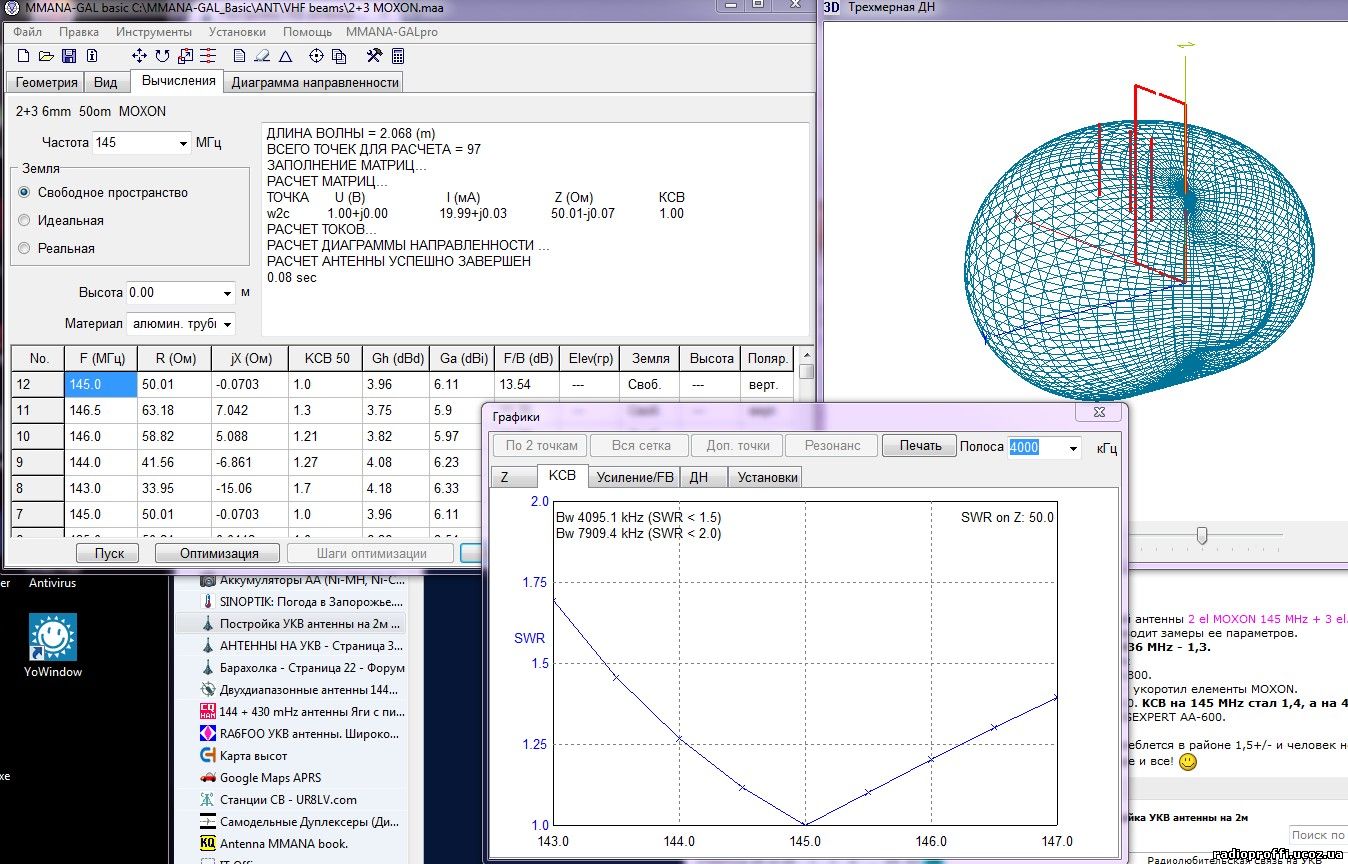

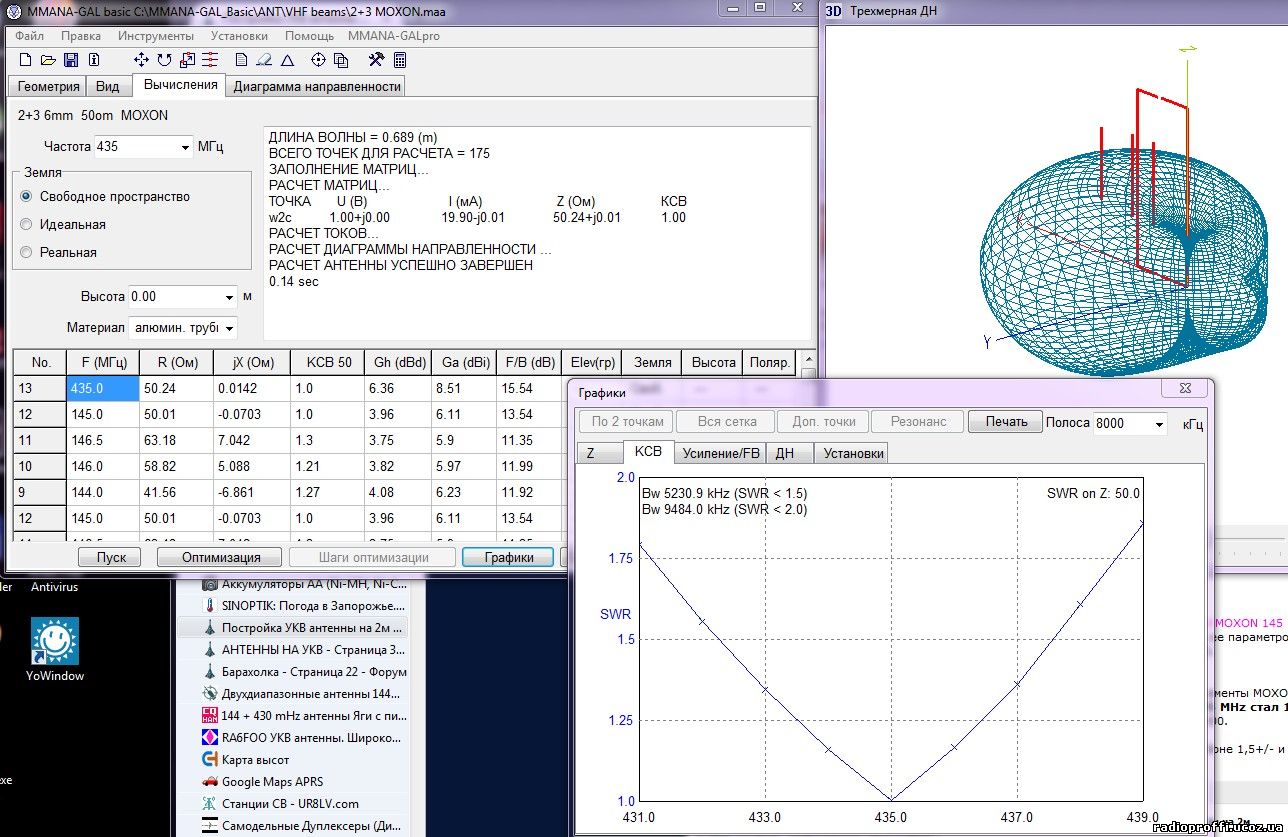

А может тут другое? Может коллега не дружит с МАМАней? Повторил, какой попался в инете, чертеж и мучается с анализатором по жизни. wacko Я уже говорил, чем идеальнее модель, тем больше вероятность получить работоспособную антенну, включая сюда конструктивные ошибки. Когда я вогнал размеры в прогу, параметры были настолько дебильными, особенно резонансы и это было при диаметре 6мм. Но оптимизацией решается все за десять минут.Где то так smile
Прикрепления: 9209515.jpg (321.9 Kb) · 7403755.jpg (286.5 Kb)

MIXAДата: Среда, 2015-07-15, 10:03 AM | Сообщение # 384
Професионал
Группа: Проверенные
Сообщений: 361
Репутация: 8
Статус: Offline
Цитата eddi5113 ()
грех не реализовать на семидесятке, попробую доработать, не получится, буду Мишу отговаривать.
А зачем меня отговаривать? biggrin Мне очень пригляделась конструкция которую Вы моделировали в сообщении http://radioproffi.ucoz.ua/forum/7-390-7452-16-1436893678
Показатели КСВ мне там нравятся  up .
Или я уже опять запутался?
Цитата Greyman ()
Хотя, если Мише нужна будет помощь в этом плане - отчего же не помочь.
Всегда спасибо за помощь!  respect
UW5EIJ/315LR315

Сообщение отредактировал MIXA - Среда, 2015-07-15, 10:23 AM

GreymanДата: Среда, 2015-07-15, 10:17 AM | Сообщение # 385
Завсегдатай
Группа: Проверенные
Сообщений: 1147
Репутация: 23
Статус: Offline
Все может быть smile
А красиво получилось!
Может поделитесь файликом *.maa?
Отошлю ради интереса Богдану. Пусть воплотит в жизнь и проведет замеры.
Миша то уже остыл к этой антенне, кажется. Делать не будет именно эту.

Добавлено (15.07.2015, 10:07)
---------------------------------------------
Хотя, сейчас сам попробую ради интереса smile

Добавлено (15.07.2015, 10:17)
---------------------------------------------

Цитата MIXA ()
конструкция которую Вы моделировали в сообщении
Миша, ссылка не открывается...

MIXAДата: Среда, 2015-07-15, 10:33 AM | Сообщение # 386
Професионал
Группа: Проверенные
Сообщений: 361
Репутация: 8
Статус: Offline
Цитата Greyman ()
Миша, ссылка не открывается
Отредактировал ссылку deal , если что сообщение № 372 в этой ветке форума.

Добавлено (15.07.2015, 10:33)
---------------------------------------------

Цитата Greyman ()
Миша то уже остыл к этой антенне, кажется. Делать не будет именно эту.
Ну разбирать я её не буду, просто построю ещё одну направленную и сравню с ней потом cool
UW5EIJ/315LR315

eddi5113Дата: Среда, 2015-07-15, 11:34 AM | Сообщение # 387
Професионал
Группа: Проверенные
Сообщений: 309
Репутация: 4
Статус: Offline
MIXA,
Цитата
Показатели КСВ мне там нравятся
Но это Миша не все.Есть еще усиление и диаграмма направленности, которые у данной модели не блещут. Антенна длинной в метр, уступает в усилении 36ти сантиметровой. За Д.Н. вообще молчу.
Greyman,
Цитата
А красиво получилось!
Может поделитесь файликом *.maa?

Пробовал, не получается! "Не допустимый формат изображения". smile

GreymanДата: Среда, 2015-07-15, 12:09 PM | Сообщение # 388
Завсегдатай
Группа: Проверенные
Сообщений: 1147
Репутация: 23
Статус: Offline
Цитата eddi5113 ()
Пробовал, не получается! "Не допустимый формат изображения".
Есть такая проблема.
Причем так никто и не подсказал, отчего у одних получается добавить файл, а у других - только изображения пропускает...

Попробовал несколько вариантов оптимизации. Что интересно, после округления расстояний по оси Х, никак не удавалось выйти на КСВ=1.

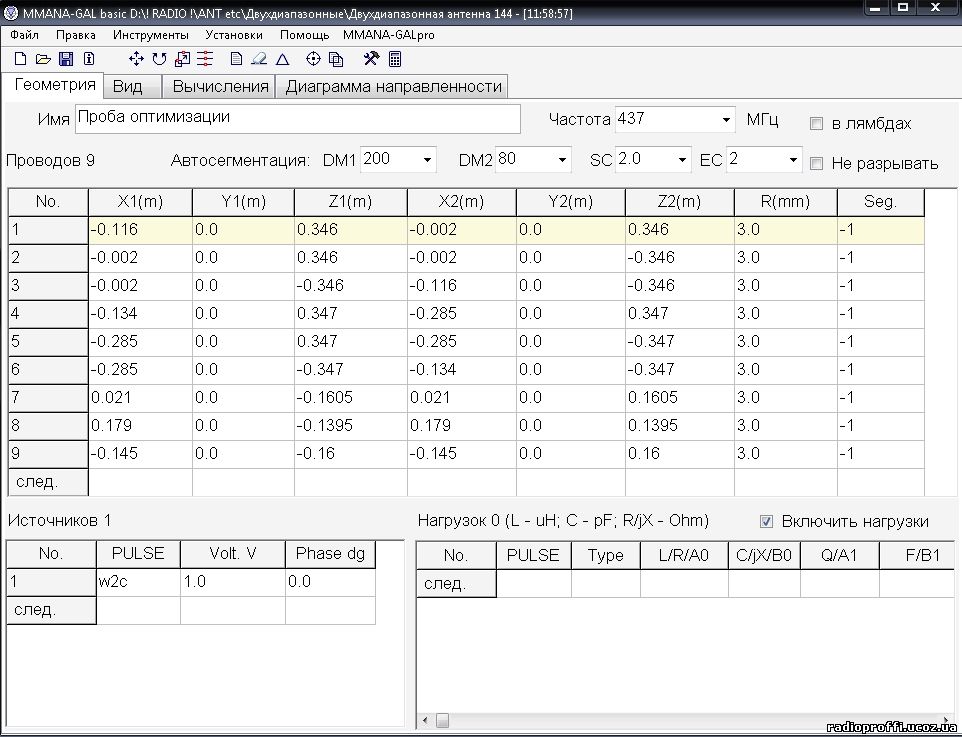

Оставновился на таком вот варианте под спутник (146 и 437 МГц):





$IMAGE3$

Добавлено (15.07.2015, 12:09)
---------------------------------------------
Посмотрел - у Эдуарда полоса на диапазоне 70 см шире намного и КСВ и там, и там равны 1.
Подожду Богдану отсылать свой вариант. Вечером еще поиграюсь smile

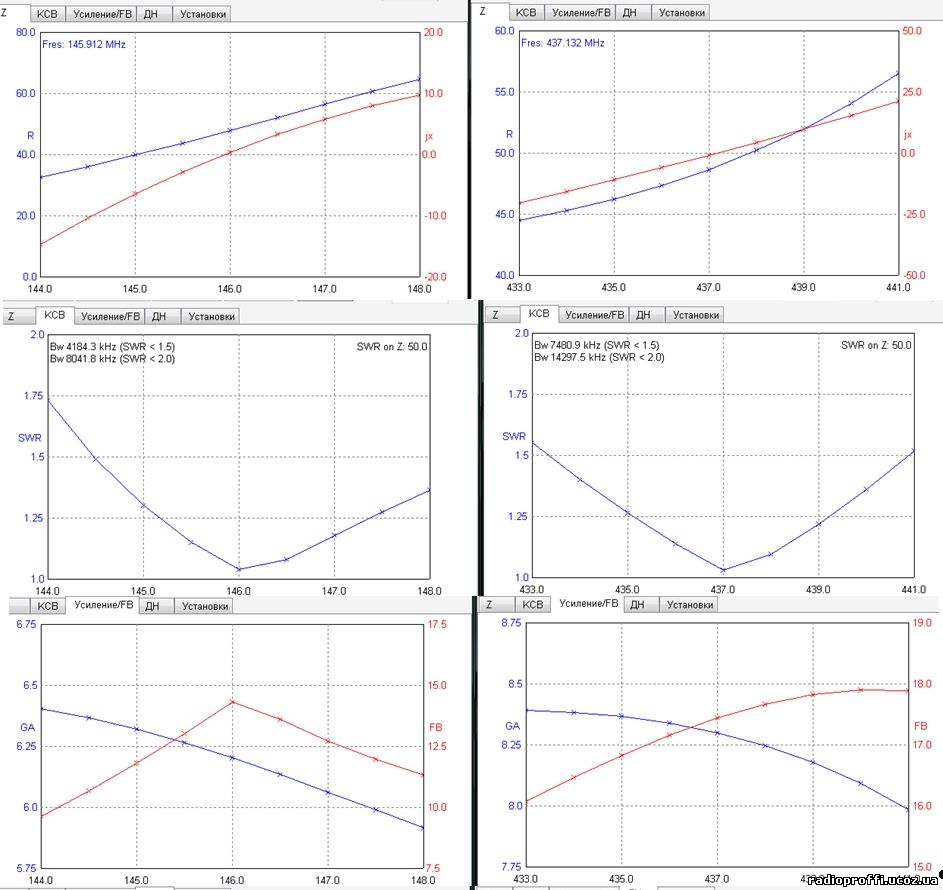

Прикрепления: 6865300.jpg (214.3 Kb) · 1511396.jpg (258.9 Kb)


Сообщение отредактировал Greyman - Среда, 2015-07-15, 12:06 PM

GreymanДата: Среда, 2015-07-15, 12:12 PM | Сообщение # 389
Завсегдатай
Группа: Проверенные
Сообщений: 1147
Репутация: 23
Статус: Offline

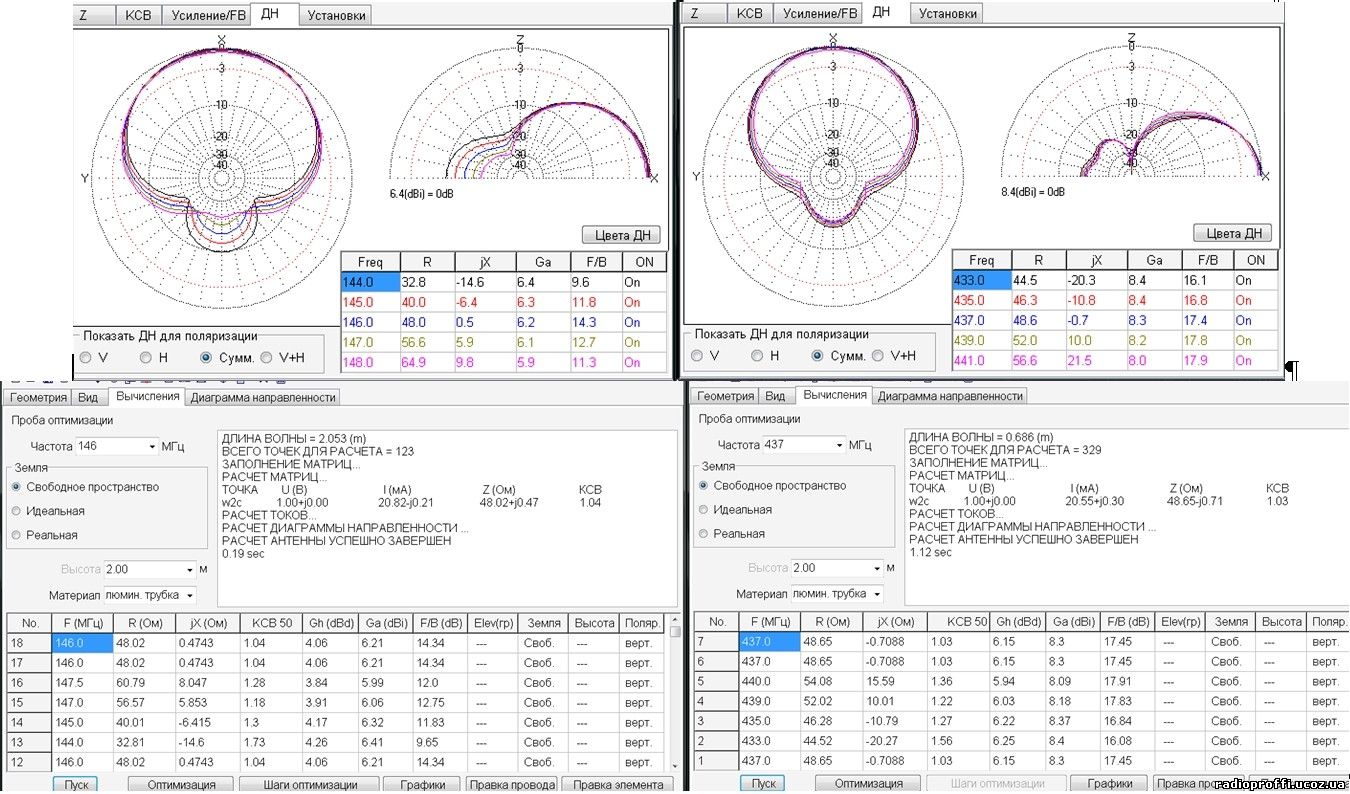

Прикрепления: 3188194.jpg (291.9 Kb)

GreymanДата: Среда, 2015-07-15, 12:40 PM | Сообщение # 390
Завсегдатай
Группа: Проверенные
Сообщений: 1147
Репутация: 23
Статус: Offline
Не, пока собирался уходить, задал еще один вариант оптимизации smile

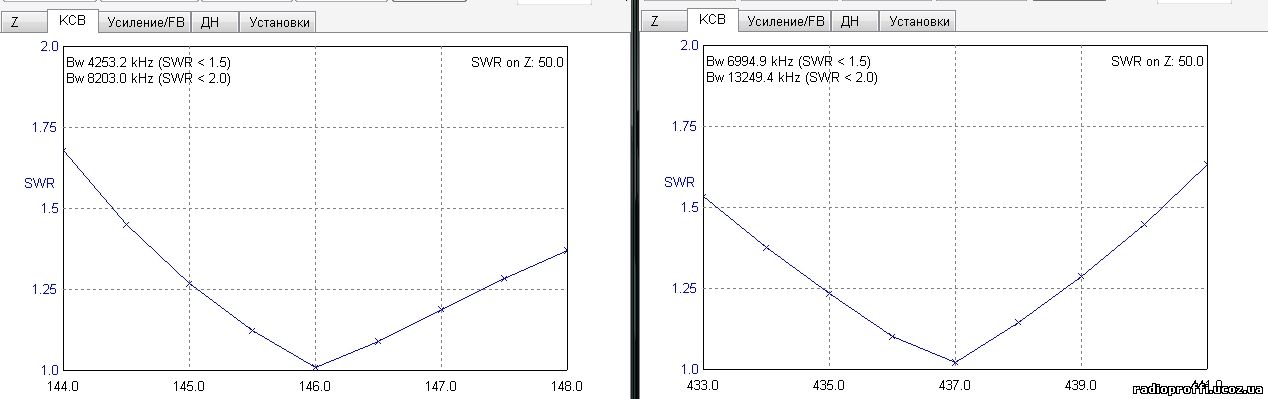

Добится КСВ = 1 не удалось, но полосу пошире, чем у Эдуарда получил smile



Добавлено (15.07.2015, 12:40)
---------------------------------------------
Эдуард, все!
Больше я не моделрирую! smile :) smile
А то от компьютера не оторваться smile
Затягивает, однако smile

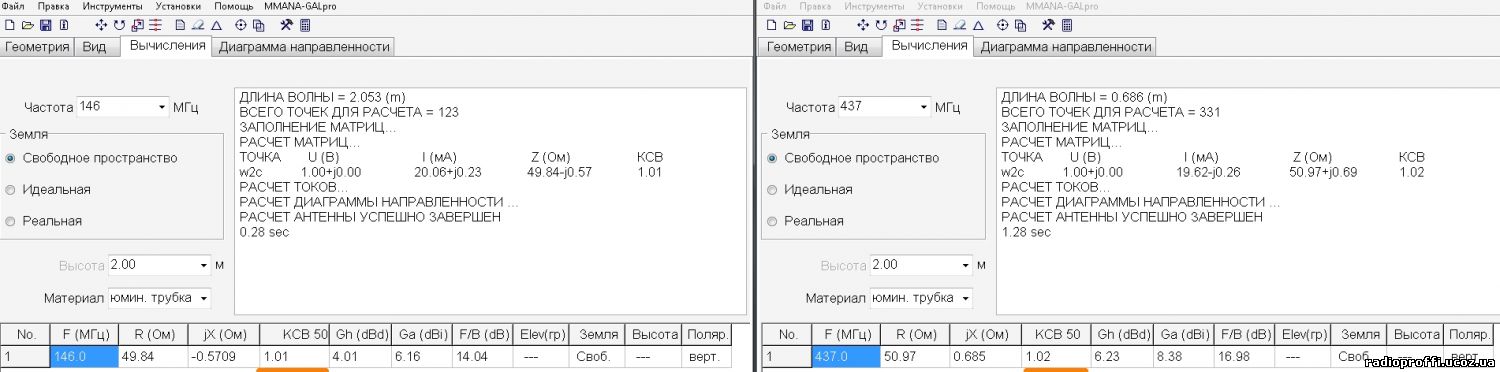

Прикрепления: 4558791.jpg (82.1 Kb) · 3307136.jpg (118.5 Kb)
