АНТЕННЫ НА УКВ
|
|
| eddi5113 | Дата: Понедельник, 2012-10-29, 1:51 PM | Сообщение # 256 |
 Професионал
Группа: Проверенные
Сообщений: 309
Статус: Offline
| BRAMBUL. Там много полезного для тех, кто пользуется "маманей". Ну и антенны есть неплохие. В предыдущем моем посте- ссылка на антенну у которой интересное развитие. Сначала ее рассчитал один автор, получились неплохие данные, но она оказалась не технологичной. Затем ее пересчитал RA6FOO, раздвинул элементы, уложил в параметры и ее легко повторить. Но есть одно но, RA6FOO никогда не считает элементы на двойке толще 4мм и на семидесятке толще 3мм. Причина-чем толще элемент, тем больше погрешность в расчетах. это его мнение. Пришлось антенну пересчитать в третий раз, но уже другим человеком и под 8 мм. Результат неплохой, есть желание повторить, так как подкупает простота изготовления,широкополосность и красивая диаграмма на семидесятке. Как выполню отпишусь.
|
| |
| |
| BRAMBUL | Дата: Понедельник, 2012-10-29, 6:33 PM | Сообщение # 257 |
|
Професионал
Группа: Проверенные
Сообщений: 417
Статус: Offline
| читаю эту тему постоянно, 90% его информации очень уместны.
вот тока вылез с сайта РА6ФОО "двойка" у него под 5мм, но она корректируется в зависимости от диаметра, при уменшении диаметра элемента на 0,5мм его длина увеличивается на 1мм, ну и наоборот при увеличении диаметра. http://ra6foo.narod.ru/s145.html
ut7e.com
Сообщение отредактировал BRAMBUL - Понедельник, 2012-10-29, 9:02 PM |
| |
| |
| eddi5113 | Дата: Понедельник, 2012-10-29, 11:24 PM | Сообщение # 258 |
|
Професионал
Группа: Проверенные
Сообщений: 309
Статус: Offline
| BRAMBUL. Хорошая ссылка, но только я имел ввиду двухдиапазонную антенну. Обычно она строится двумя диаметрами, не буду повторятся. А в данном случае монобенд который легко считается. RA6FOO может рассчитать и на 10 мм, но под заказ и никогда под ней не подпишется.
|
| |
| |
| BRAMBUL | Дата: Понедельник, 2012-10-29, 11:43 PM | Сообщение # 259 |
|
Професионал
Группа: Проверенные
Сообщений: 417
Статус: Offline
| в смысле не подпишется?
ut7e.com
|
| |
| |
| eddi5113 | Дата: Понедельник, 2012-10-29, 11:56 PM | Сообщение # 260 |
|
Професионал
Группа: Проверенные
Сообщений: 309
Статус: Offline
| Двухбендовые у него 3 и 4 мм- это в основном, что выше по диаметру, это уже не его.
|
| |
| |

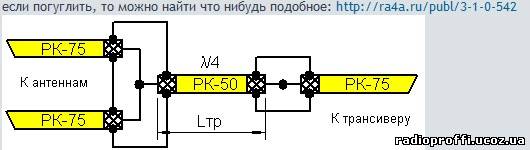

| eddi5113 | Дата: Суббота, 2012-11-03, 6:49 PM | Сообщение # 261 |
|
Професионал
Группа: Проверенные
Сообщений: 309
Статус: Offline
|
|
| |
| |
| eddi5113 | Дата: Воскресенье, 2012-11-04, 11:47 PM | Сообщение # 262 |
|
Професионал
Группа: Проверенные
Сообщений: 309
Статус: Offline
| Ну вот собрал это чудо! От рефлектора до первого директора всего 392 мм. Заявленное усиление МАМАНЕй Ga: 6.68dbi, Gh: 4.53 dbd, F/B: 12.12 db, ксв 1.0 на 145.500. На 432мгц- Gh: 6.02dBd, Ga: 8.17dBi, F/B: 13.65db, ксв 1.0. Для такой малютки очень не плохие данные. Осталось совсем немного- занять свою нишу на убитой крыше! Прям в рифму. Но не догоню что применить для мачты. В идеале шест для прыжков в высоту, но цена!!! Ну в общем, какие есть мысли (высотой 4-6 метров).
|
| |
| |
| Re-Beat | Дата: Понедельник, 2012-11-05, 5:10 AM | Сообщение # 263 |
|
Разговорчивый
Группа: Проверенные
Сообщений: 131
Статус: Offline
| А КСВ есть чем померять,хотя бы самодельным прибором?Что то размеры смущают.Видно RA6FOO поработал.2 года назад построил аналогичную(3+5) антенну по расчетам его оппонента(знаете кого),длина бума около метра(точно уже не помню),работает безупречно.В этом году занялся 4+7,задал несколько прямых,конкретных,практических вопросов адресованных RZ9CJ-получил в ответ кучу теории от RA6FOO.Странный он,в каждой бочке затычка,а кроме теории ничего не может привести.Для раздумия вам.
Сообщение отредактировал Re-Beat - Понедельник, 2012-11-05, 5:11 AM |
| |
| |
| eddi5113 | Дата: Понедельник, 2012-11-05, 10:57 AM | Сообщение # 264 |
|
Професионал
Группа: Проверенные
Сообщений: 309
Статус: Offline
| Re-Beat. Антенна взята отсюда http://www.cqham.ru/forum/showthread.php?t=7925&page=161 Эту антенну поставлю временно, так как планирую стек из двух нормальных монобендов на поворотке. КСВ мерять пока нечем. Руки не дойдут сделать или купить. Пока основной гемор относительно мачты- что применить?
|
| |
| |
| Re-Beat | Дата: Понедельник, 2012-11-05, 3:50 PM | Сообщение # 265 |
|
Разговорчивый
Группа: Проверенные
Сообщений: 131
Статус: Offline
| Ну если не сильно длинно,то могу посоветовать водопроводную пластиковую трубу.А вообще пройдитесь по стройрынку(или гипермаркету)-думаю то что вам подойдет-сразу бросится в глаза.КСВ метр могу посоветовать http://radionavigator.ucoz.ru/publ/1-1-0-8.Работает.
Сообщение отредактировал Re-Beat - Понедельник, 2012-11-05, 3:58 PM |
| |
| |
| BRAMBUL | Дата: Понедельник, 2012-11-05, 11:34 PM | Сообщение # 266 |
|
Професионал
Группа: Проверенные
Сообщений: 417
Статус: Offline
| Quote (eddi5113) у вот собрал это чудо! От рефлектора до первого директора всего 392 мм. Заявленное усиление МАМАНЕй Ga: 6.68dbi, Gh: 4.53 dbd, F/B: 12.12 db, ксв 1.0 на 145.500. На 432мгц- Gh: 6.02dBd, Ga: 8.17dBi, F/B: 13.65db, ксв 1.0. Для такой малютки очень не плохие данные. Осталось совсем немного- занять свою нишу на убитой крыше! Прям в рифму. Но не догоню что применить для мачты. В идеале шест для прыжков в высоту, но цена!!! Ну в общем, какие есть мысли (высотой 4-6 метров). music
я так понимаю, что антенна будет ставиться в "вертикаль". я бы взял трубу 2-3 метра длинной и дорастил деревом или телескопическим удилищем ещё 2-3 метра
ut7e.com
|
| |
| |
| eddi5113 | Дата: Среда, 2012-11-07, 0:49 AM | Сообщение # 267 |
|
Професионал
Группа: Проверенные
Сообщений: 309
Статус: Offline
| Re-Beat. По Вашему совету прошелся по Эпицентру. В глаза бросилась труба диаметром 40 мм и 32 мм-канализационные. На прогиб более тверже чем водопроводные. Если стыковать-4 метра над двух метровой металлической и того 6 метров думаю нормально. Вопрос такой, из чего выполнить растяжки -металлическая уже имеет четыре из оцинковки, но на стыке сороковки и тридцатидвушки что то надо придумать и это не должен быть металл. BRAMBUL. Да,антенна ставится в вертикаль, но чем дальше от железа тем лучше диаграмма направленности. Если бы Маманя учла еще и большое количество телевизионных антенн, проводов радиоточки и прочей хрени на крыше, то от свободного пространства-остались бы одни "ежики". Большее спасибо за участие!
|
| |
| |
| eddi5113 | Дата: Пятница, 2012-11-09, 0:02 AM | Сообщение # 268 |
|
Професионал
Группа: Проверенные
Сообщений: 309
Статус: Offline

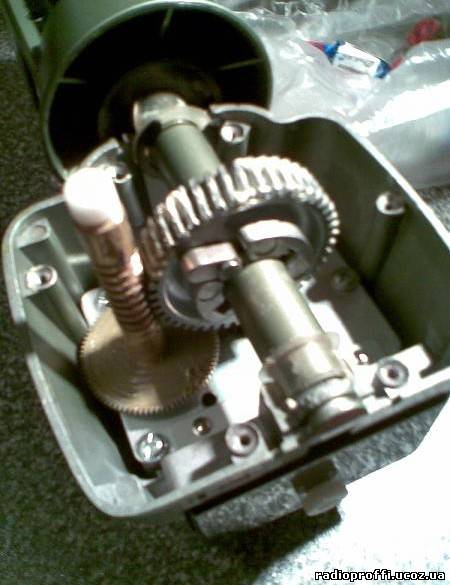

|  Вот не плохая поворотка. Думаю за зиму приобрести и сделать стек из двух монобендов, а дальше как карта ляжет.
|
| |
| |
| Re-Beat | Дата: Пятница, 2012-11-09, 2:30 AM | Сообщение # 269 |
|
Разговорчивый
Группа: Проверенные
Сообщений: 131
Статус: Offline
| Тоже обратил на нее внимание.Главное шестерни металические и червячный механизм присутствует.Цена,скажем так,для таких изделий с металом внутри, более чем адекватная.
|
| |
| |
| eddi5113 | Дата: Пятница, 2012-11-09, 8:40 PM | Сообщение # 270 |
|
Професионал
Группа: Проверенные
Сообщений: 309
Статус: Offline
|  На "сканере" его то же заметили.Добавлено (09.11.2012, 18:40)
---------------------------------------------
Re-Beat. Просмотрел схему КСВ-метра, какие лучше применить диоды?
|
| |
| |
