АНТЕННЫ НА УКВ
|
|
| eddi5113 | Дата: Воскресенье, 2013-01-20, 11:45 AM | Сообщение # 286 |
 Професионал
Группа: Проверенные
Сообщений: 309
Статус: Offline
| На какой диапазон нужна антенна и какой кабель в наличие?
|
| |
| |
| GlaS | Дата: Воскресенье, 2013-01-20, 2:23 PM | Сообщение # 287 |
 Специалист
Группа: Проверенные
Сообщений: 221
Статус: Offline
| На 145-430.....хотя реально 430 молчит, нет там нифига.....наверное больше на 145  Кабель 75 Ом...FinMark
UW5EFY
|
| |
| |
| G-H | Дата: Воскресенье, 2013-01-20, 3:28 PM | Сообщение # 288 |
 Частый гость
Группа: Проверенные
Сообщений: 532
Статус: Offline
| Серега, той информации, что я тебе дал вчера, тебе мало?

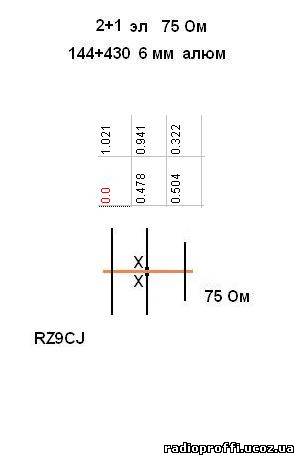

Вот тебе рисунок ПРОСТЕЙШЕЙ двухдиапазонной антенны 144-430 с разрезным вибратором и размерами около 1 метра, расчитанной под кабель 75 Ом.
Отпили три прута по приведенным размерам, закрепи их на любой диэлектрической пластине, подключи кабель и наслаждайся.
Верхний ряд цифр - длины элементов
Нижний ряд - расстояние от первого элемента до последующих
ХХ - точка запитки кабеля.
73!
Сообщение отредактировал G-H - Воскресенье, 2013-01-20, 3:30 PM |
| |
| |
| GlaS | Дата: Воскресенье, 2013-01-20, 8:05 PM | Сообщение # 289 |
|
Специалист
Группа: Проверенные
Сообщений: 221
Статус: Offline
| Спс, а диаметр прутков значение имеет? Ее потом настраивать как то нужно или собрал и включил?
UW5EFY
|
| |
| |
| eddi5113 | Дата: Воскресенье, 2013-01-20, 9:00 PM | Сообщение # 290 |
|
Професионал
Группа: Проверенные
Сообщений: 309
Статус: Offline

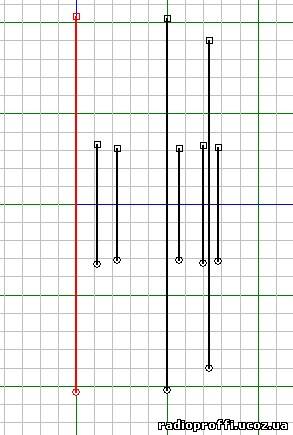

| Имеет, но эту антенну нет смысла пересчитывать, она голимая. Попробуй такую
|
| |
| |
| eddi5113 | Дата: Воскресенье, 2013-01-20, 9:02 PM | Сообщение # 291 |
|
Професионал
Группа: Проверенные
Сообщений: 309
Статус: Offline

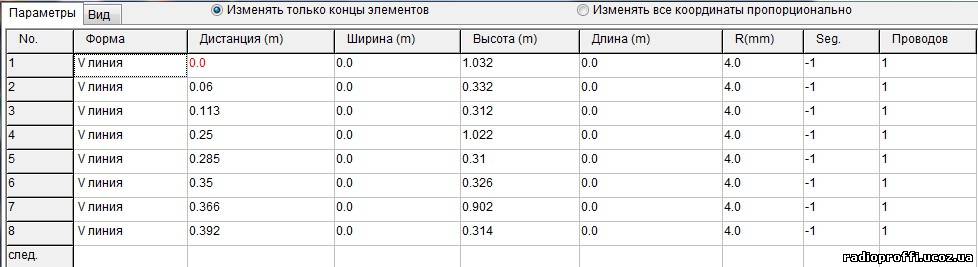

| Ее размеры
|
| |
| |
| eddi5113 | Дата: Воскресенье, 2013-01-20, 9:20 PM | Сообщение # 292 |
|
Професионал
Группа: Проверенные
Сообщений: 309
Статус: Offline
| Не плохо работает,сделал прошлой осенью и по сей день в тестовом режиме, никаких отклонений, работой доволен. КСВ нормальный, прощает некоторые погрешности, достаточно широкополосная, короткая и под диаметр 8мм.
|
| |
| |
| GlaS | Дата: Понедельник, 2013-01-21, 11:40 AM | Сообщение # 293 |
|
Специалист
Группа: Проверенные
Сообщений: 221
Статус: Offline
| Ух ты.....а провод куда паять? На красную линию?
UW5EFY
|
| |
| |
| eddi5113 | Дата: Понедельник, 2013-01-21, 3:07 PM | Сообщение # 294 |
|
Професионал
Группа: Проверенные
Сообщений: 309
Статус: Offline
| Нет это рефлектор, паять надо на четвертый элемент-это вибратор. На 18 странице есть фото этой антенны. Если заинтересовала-отвечу на любые вопросы.
|
| |
| |
| valbil65 | Дата: Понедельник, 2013-01-21, 3:35 PM | Сообщение # 295 |
 Гость
Группа: Пользователи
Сообщений: 2
Статус: Offline
| Не плохо работает,сделал прошлой осенью и по сей день в тестовом режиме, никаких отклонений, работой доволен. КСВ нормальный, прощает некоторые погрешности, достаточно широкополосная, короткая и под диаметр 8мм.
Привет Всем! А можно по подробнее про эту антенну.Да и вообще.Хочу сделать двух диапазон_ку, читал, читал и не определился,я человек в этом деле новый(радиосвязь).Конкретно и проверенно временем,что делать,что ваять.Спасибо.Добавлено (21.01.2013, 13:35)
---------------------------------------------
Цитата (eddi5113) Нет это рефлектор, паять надо на четвертый элемент-это вибратор. На 18 странице есть фото этой антенны. Если заинтересовала-отвечу на любые вопросы. |
| |
| |
| GlaS | Дата: Понедельник, 2013-01-21, 3:51 PM | Сообщение # 296 |
|
Специалист
Группа: Проверенные
Сообщений: 221
Статус: Offline
| О, спс....теперь есть чем заняться долгими зимними вечерами))
UW5EFY
|
| |
| |
| valbil65 | Дата: Понедельник, 2013-01-21, 4:16 PM | Сообщение # 297 |
|
Гость
Группа: Пользователи
Сообщений: 2
Статус: Offline
| Цитата (GlaS) О, спс....теперь есть чем заняться долгими зимними вечерами)) |
| |
| |
| GlaS | Дата: Понедельник, 2013-01-21, 6:39 PM | Сообщение # 298 |
|
Специалист
Группа: Проверенные
Сообщений: 221
Статус: Offline
| А поперечины на стяжках держаться? Я правильно увидел?
И еще вопрос - в таблице указано R-4 мм. Это диаметр прутка? У меня он 8 и 10
UW5EFY
Сообщение отредактировал GlaS - Понедельник, 2013-01-21, 6:44 PM |
| |
| |
| eddi5113 | Дата: Понедельник, 2013-01-21, 8:01 PM | Сообщение # 299 |
|
Професионал
Группа: Проверенные
Сообщений: 309
Статус: Offline

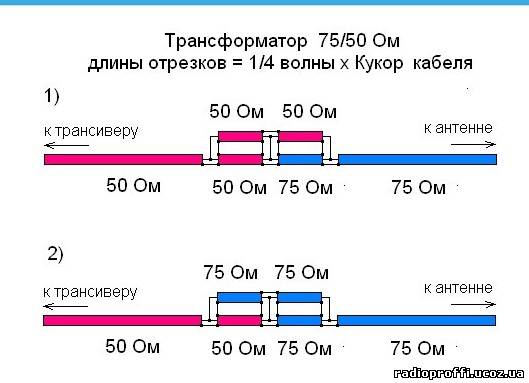

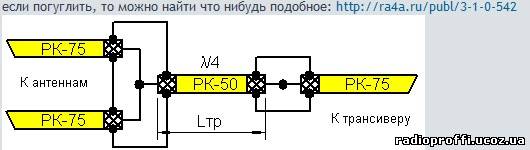

| GlaS. Не совсем так, крепил болтом диаметром 5мм через изолирующую прокладку, водопроводную клипсу и алюминиевую траверсу диаметром 22мм, а стяжками задавал направление-строго перпендикулярно траверсе. Так крепились все директора и рефлектор, с вибратором немного по другому, там два винта М4, они короткие и крепились только к изолирующей прокладке, а прокладка через клипсу к траверсе М5 впотай. Ну как по мне- это геморно, проще взять деревянный брус 25 на 25 проолифить и к такой траверсе все элементы крепятся легко. R-4 это радиус элемента, диаметр естесно 8мм. valbil65. Кабель совдэповский РК-75-9 длинной 18 метров+четвертьволновой трансформатор для согласования с 50 омным входом трансивера.
Сообщение отредактировал eddi5113 - Понедельник, 2013-01-21, 8:39 PM |
| |
| |
| eddi5113 | Дата: Понедельник, 2013-01-21, 8:10 PM | Сообщение # 300 |
|
Професионал
Группа: Проверенные
Сообщений: 309
Статус: Offline

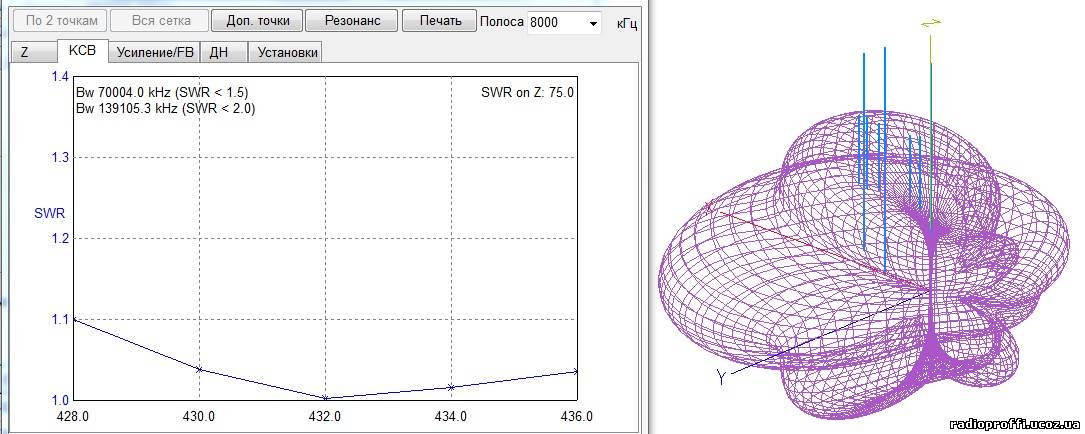

| Извините не тот скрин подал Этот соответствует.
|
| |
| |
