| BRAMBUL | Дата: Понедельник, 2013-01-21, 11:36 PM | Сообщение # 301 |
|
Професионал
Группа: Проверенные
Сообщений: 417
Статус: Offline
| На какой диапазон нужна?
ut7e.com
|
| |
| |
| G-H | Дата: Вторник, 2013-01-22, 0:54 AM | Сообщение # 302 |
 Частый гость
Группа: Проверенные
Сообщений: 532
Статус: Offline
| Рома, ему надо 144-430.
Я Сереге вчера скинул целую таблицу антенн на любой вкус, ту, что на Радиосканнере есть.
Теперь пусть ваяет
73!
|
| |
| |
| GlaS | Дата: Вторник, 2013-01-22, 11:13 AM | Сообщение # 303 |
 Специалист
Группа: Проверенные
Сообщений: 221
Статус: Offline
| А для моего Воксунга тоже такой
трансформатор нужно паять? Капецмана )))Добавлено (22.01.2013, 09:13)
---------------------------------------------
Женя, там столько всего вкусного.....патирялася я.... ))))) К тому же мне Дима столько прутков подогнал, что хватит и на сложную антенну- 12 штук.
UW5EFY
|
| |
| |
| eddi5113 | Дата: Вторник, 2013-01-22, 1:10 PM | Сообщение # 304 |
 Професионал
Группа: Проверенные
Сообщений: 309
Статус: Offline
| GlaS. Да, надо такой транс, если на прямую подключить, то КСВ прыгнет на 1.5 что не есть хорошо для передачи. Значительная часть энергии потеряется. Так как антенна предполагается для выездов на природу и как балконный вариант, можно прикупить некоторое количество кабеля на 50 ом и пересчитать данную антенну под соответствующее сопротивление.
|
| |
| |
| GlaS | Дата: Вторник, 2013-01-22, 1:16 PM | Сообщение # 305 |
|
Специалист
Группа: Проверенные
Сообщений: 221
Статус: Offline
| Так дело в том ,что кабель уже есть на 75 А с пересчитать - проблемы. Я пока эту мману не осилил
А длина отрезков равна 1/4 длины волны.....какой длины в нашем случае, если антенна на две волны? И что такое Кукор кабеля?
UW5EFY
Сообщение отредактировал GlaS - Вторник, 2013-01-22, 1:18 PM |
| |
| |
| eddi5113 | Дата: Вторник, 2013-01-22, 3:33 PM | Сообщение # 306 |
|
Професионал
Группа: Проверенные
Сообщений: 309
Статус: Offline

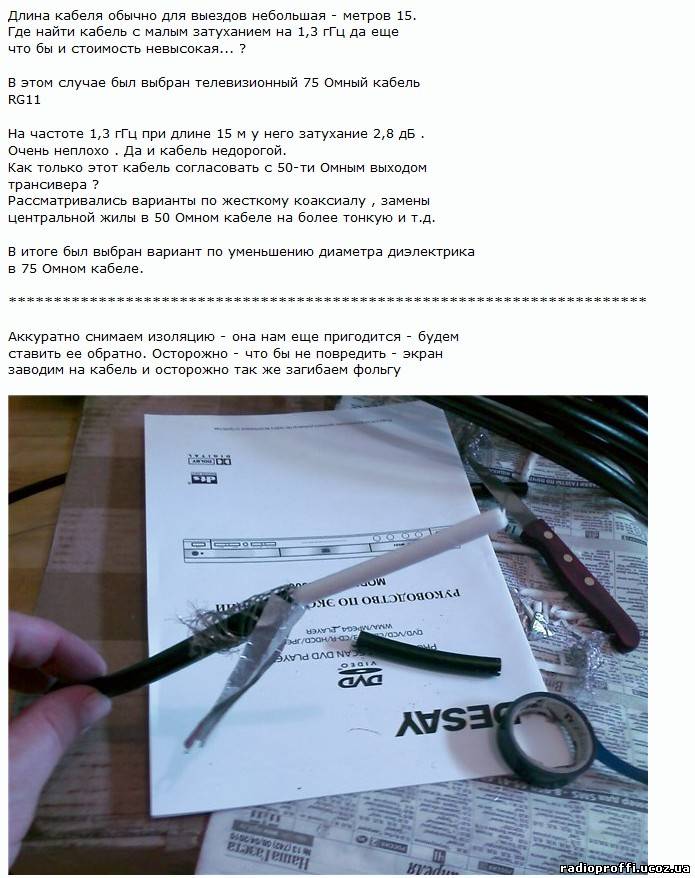

| Если надо пересчитать, то это не будет проблемой. Длинна отрезков 1/4 волны берется от двухметрового диапазона, а на 430мгц будет работать без проблем так как частота кратная трем. Кукор-сокращенно от коэффициента укорочения кабеля который зависит от марки кабеля. Например RG-6 к/у=0.82. Есть и другие способы согласования, например уменьшением диаметра изоляции между центральной жилой и оплеткой 75омног кабеля на участке 362мм. Я этого не делал по этому рекомендовать не могу.
|
| |
| |
| eddi5113 | Дата: Вторник, 2013-01-22, 3:59 PM | Сообщение # 307 |
|
Професионал
Группа: Проверенные
Сообщений: 309
Статус: Offline
| Вот этот способ$IMAhttp://cq-vrn.ru/forum/index.php?topic=297.45GE1$ и ссылочка где все подробно.
|
| |
| |
| GlaS | Дата: Вторник, 2013-01-22, 4:04 PM | Сообщение # 308 |
|
Специалист
Группа: Проверенные
Сообщений: 221
Статус: Offline
| Ок. Спс. Женя подсказал - можно сделать кольцо из того же кабеля. Как вариант.
UW5EFY
|
| |
| |
| eddi5113 | Дата: Вторник, 2013-01-22, 4:24 PM | Сообщение # 309 |
|
Професионал
Группа: Проверенные
Сообщений: 309
Статус: Offline
| Вот вариант крепления вибратора.
|
| |
| |
| GlaS | Дата: Вторник, 2013-01-22, 5:22 PM | Сообщение # 310 |
|
Специалист
Группа: Проверенные
Сообщений: 221
Статус: Offline
| Кусок текстолита кажется есть дома.
UW5EFY
|
| |
| |
| eddi5113 | Дата: Вторник, 2013-01-22, 6:38 PM | Сообщение # 311 |
|
Професионал
Группа: Проверенные
Сообщений: 309
Статус: Offline

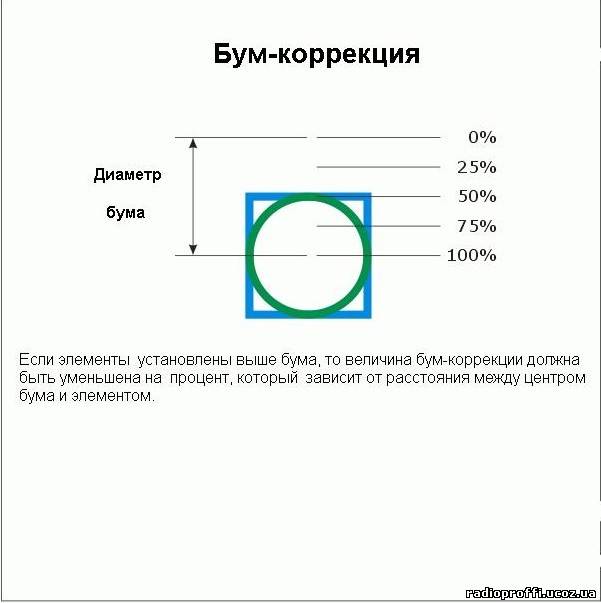

| Здесь в качестве траверсы применен алюминиевый профиль со стороной квадрата равной 20мм. Чтобы исключить влияние траверсы, элементы поднимают над ней не менее чем на половину диаметра или сечения квадрата с помощью изолирующей прокладки. В данном случае это фторопласт.
|
| |
| |
| GlaS | Дата: Вторник, 2013-01-22, 11:28 PM | Сообщение # 312 |
|
Специалист
Группа: Проверенные
Сообщений: 221
Статус: Offline
| Скорее всего так и установлю Добавлено (22.01.2013, 21:28)
---------------------------------------------
Тааак....померял свои прутики - максимум 880 мм. С учетом обрезки-подпилки....самые длинные должны быть...пусть 850. Приведенные выше схемы не подходют
UW5EFY
|
| |
| |
| eddi5113 | Дата: Среда, 2013-01-23, 0:06 AM | Сообщение # 313 |
|
Професионал
Группа: Проверенные
Сообщений: 309
Статус: Offline

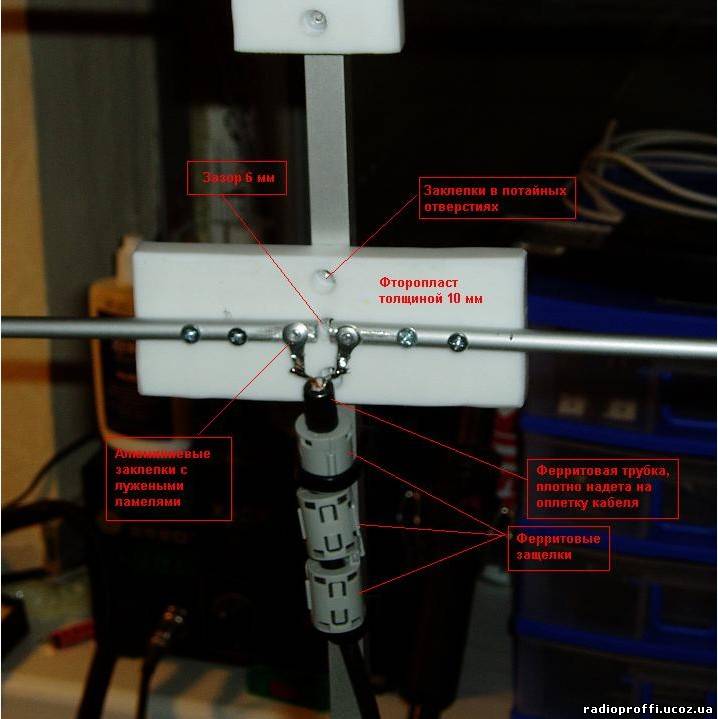

| Только не надо повторять такое подключение кабеля. На этом скрине периметр вибратора увеличивается примерно на 15-20мм что уведет резонанс гораздо ниже по частоте от расчетной. Кабель должен подключатся как можно короче. Зазор между половинами вибратора не должен превышать диаметр самого кабеля. Пример подключения: Добавлено (22.01.2013, 22:06)
---------------------------------------------
GlaS. Можно сделать и такие соединения:http://www.radioscanner.ru/forum/topic33221-93.html просмотри эту страничку и поймешь что безвыходных ситуаций не бывает.
|
| |
| |
| BRAMBUL | Дата: Среда, 2013-01-23, 9:59 PM | Сообщение # 314 |
|
Професионал
Группа: Проверенные
Сообщений: 417
Статус: Offline
| Главное что бы расстояние между активными вибраторами было не меньше половины диаметра кабеля, а по поводу не больше диаметра вопрос филосовский, а вот от подобного гаечно-шайбового соединения я бы отказался напрочь, ТОЛЬКО ПАЙКА
Добавлено (23.01.2013, 19:41)
---------------------------------------------
Цитата (eddi5113) Вот этот способ$IMAhttp://cq-vrn.ru/forum/index.php?topic=297.45GE1$ и ссылочка где все подробно.Прикрепления: 6246494.jpg(152Kb)
Добавлено (23.01.2013, 19:59)
---------------------------------------------
Если напряг с размерами трубок, я бы на Вашем месте не парился и купил в "электромагазине" одножильный алюминиевый провод ПВ-1(есть хоть какая то гарантия качественного алюминия) соответствующего диаметра и сделал нормальную двухдиапазонную антенну. .
Её отличие от антенн DK7ZB и RZ9CJ - чистая диаграмма, высокое усиление и широкая полоса по КСВ на обоих
диапазонах при длине в 3 раза короче, 0,36 метра. Можете изготовить ее
по размерам в таблице cправа.
Элементы 145 МГц диаметром 4 мм, элементы 435 МГц диаметром 3 мм.
Конструкция такая же, как у антенны 3+5 выше. КСВ в пределах диапазонов
144...146 МГц и 430...440 МГц не хуже 1,15
взято здесь http://ra6foo.narod.ru/2band.html
Пы.Сы. со всеми любимыми "двухдиапазонками" с радиосканера я уже наигрался уж очень там всё "стрёмно" с широкополосностью....
ut7e.com
Сообщение отредактировал BRAMBUL - Среда, 2013-01-23, 10:06 PM |
| |
| |
| Re-Beat | Дата: Среда, 2013-01-23, 11:32 PM | Сообщение # 315 |
|
Разговорчивый
Группа: Проверенные
Сообщений: 131
Статус: Offline
| Эх убедили вы и меня тоже.Попробую и я собрать ФОО.Хоть и не раз с ним в поемику вступал,но смотрю насчет длины он прав.
Сообщение отредактировал Re-Beat - Среда, 2013-01-23, 11:33 PM |
| |
| |
