АНТЕННЫ НА УКВ
|
|
| eddi5113 | Дата: Понедельник, 2013-06-10, 11:25 PM | Сообщение # 376 |
 Професионал
Группа: Проверенные
Сообщений: 309
Статус: Offline
| BRAMBUL, Поздравляю! Вам удалось переплюнуть Ротхамеля, у него максимум 2.9 , но суть не в этом, могли бы Вы показать диаграмму направленности одинарной и стека? Примените карту высот, сделайте реальную землю и мы посмотрим ДН.  Добавлено (10.06.2013, 21:25)
---------------------------------------------
BRAMBUL, Первый график одинарной антенны показывает, что она не в резонансе на заявленной частоте, а в стеке как бы приходит в норму, ну и подавление в перед/назад-могло быть гораздо лучше, нет не думаю что в реалии там есть 3 дб.
|
| |
| |
| BRAMBUL | Дата: Понедельник, 2013-06-10, 11:37 PM | Сообщение # 377 |
|
Професионал
Группа: Проверенные
Сообщений: 417
Статус: Offline
| Цитата (eddi5113) BRAMBUL, Поздравляю! Вам удалось переплюнуть Ротхамеля Цитата (eddi5113) BRAMBUL, Первый график одинарной антенны показывает, что она не в резонансе на заявленной частоте,

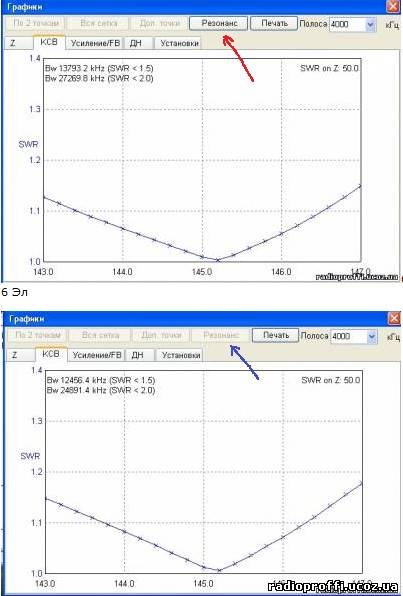

6 эл
2x6 эл
А позвольте узнать, что является резонансом? И если можно научите по соотношению вперёд назад и графику КСВ судить о резонансе!!!!
p.s. В моём варианте то же 2,9 дб прирост, извините на целых 0,1 Дб соврал.
ut7e.com
Сообщение отредактировал BRAMBUL - Понедельник, 2013-06-10, 11:57 PM |
| |
| |
| eddi5113 | Дата: Вторник, 2013-06-11, 7:35 PM | Сообщение # 378 |
|
Професионал
Группа: Проверенные
Сообщений: 309
Статус: Offline

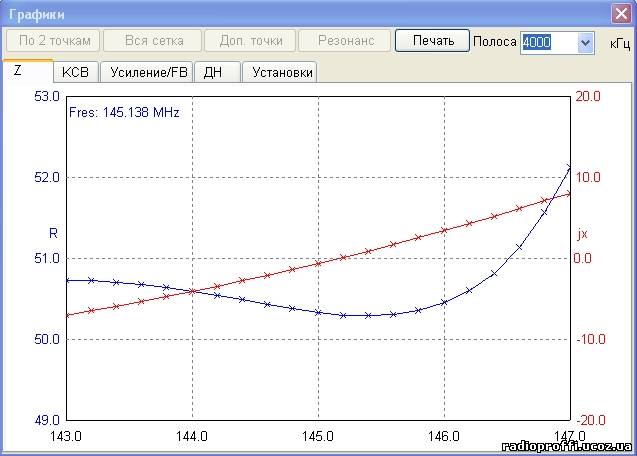

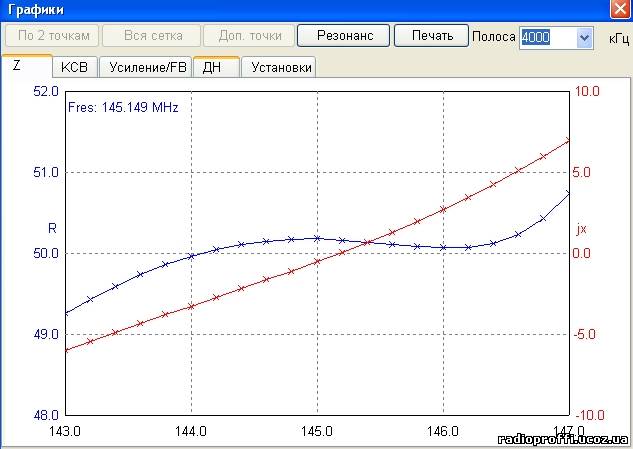

| BRAMBUL, Что Вам Ротхаммель плохого сделал? Резонансная частота-на которой реактивная составляющая ее входного импеданса jx=0, а активная R= 50 ом.Уход частоты виден на представленных Вами графиках Z в левом верхнем углу: Frez:145.149MGz прога посчитала что это много,а вот F rez: 145.138MGz ее как бы удовлетворило. Как увидел на графике КСВ? Очень просто, если у Вас все параметры в норме кнопка поиска резонанса тухнет и ее нельзя включить, а если резонанс в стороне - давим кнопочку и после нахождения резонансной частоты на нее автоматом устанавливается центр всех графиков этого окна. Соотношение в перед/назад относится к формированию основного лепестка и всегда хочется как можно сильнее подавить заднюю. Все таки очень хотелось взглянуть на диаграмму направленности, ведь стекирования на нашем форуме еще не было. Думаю всем будет интересно.
Добавлено (11.06.2013, 17:35)
---------------------------------------------
Как убрать лишнее изображение? В редакторе не получается.
Сообщение отредактировал eddi5113 - Вторник, 2013-06-11, 7:30 PM |
| |
| |
| eddi5113 | Дата: Четверг, 2013-06-13, 6:05 PM | Сообщение # 379 |
|
Професионал
Группа: Проверенные
Сообщений: 309
Статус: Offline

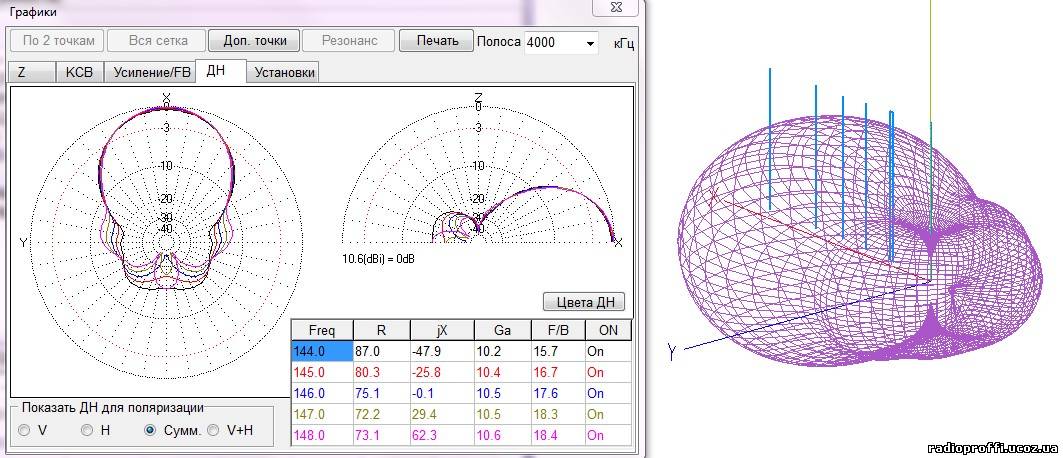

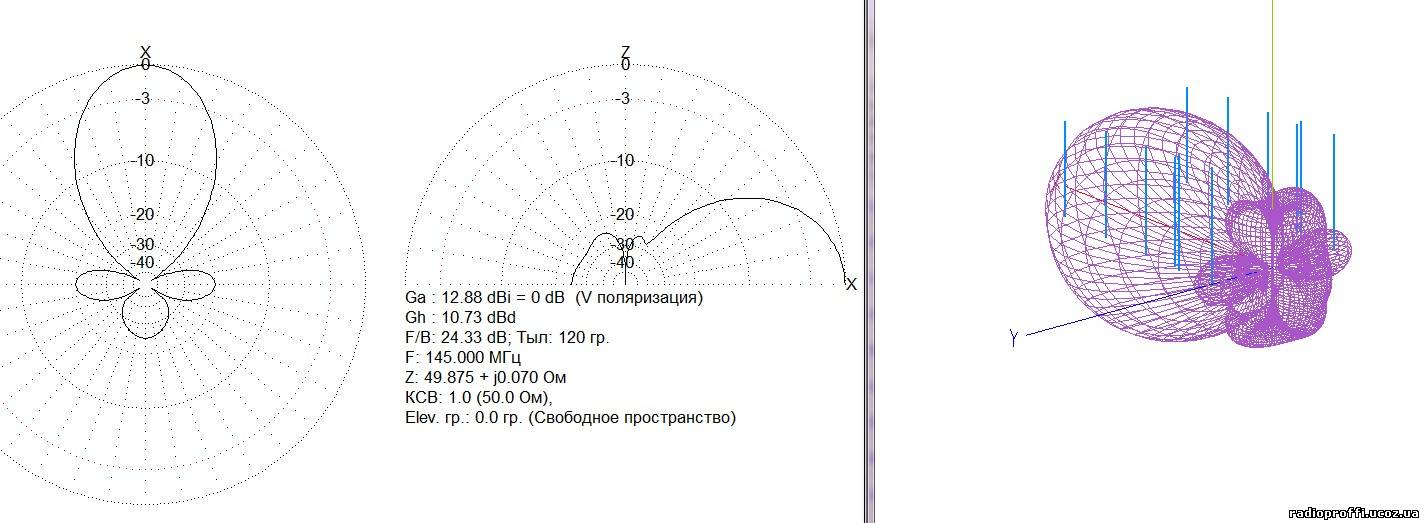

| BRAMBUL, К сожалению не дождался я от Вас ДН стека.Решил сам разобраться. Для начала с моделировал шести элементный волновой канал с петлевым вибратором.
|
| |
| |
| eddi5113 | Дата: Четверг, 2013-06-13, 6:08 PM | Сообщение # 380 |
|
Професионал
Группа: Проверенные
Сообщений: 309
Статус: Offline

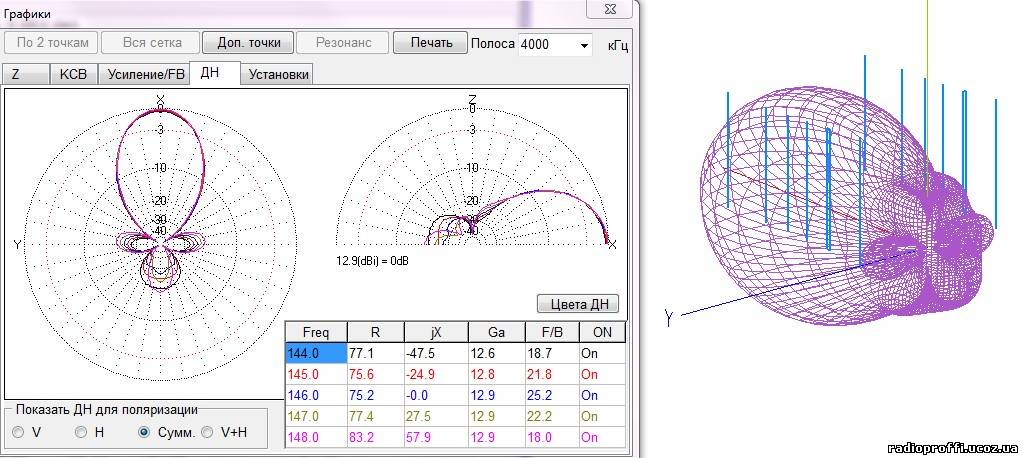

| Потом построил стек:
|
| |
| |
| eddi5113 | Дата: Четверг, 2013-06-13, 6:27 PM | Сообщение # 381 |
|
Професионал
Группа: Проверенные
Сообщений: 309
Статус: Offline
| На одинарной антенне усиление составило 10.5дб, на стеке 12.9 что дает прирост в 2.4 дб. Это меньше чем я говорил постом выше, но это реально можно получить. Согласен_можно получить и 3.5дб прироста, но это приведет к изменению всех параметров антенны что не лучшим образом скажется на ее ДН:
|
| |
| |
| eddi5113 | Дата: Четверг, 2013-06-13, 7:06 PM | Сообщение # 382 |
|
Професионал
Группа: Проверенные
Сообщений: 309
Статус: Offline

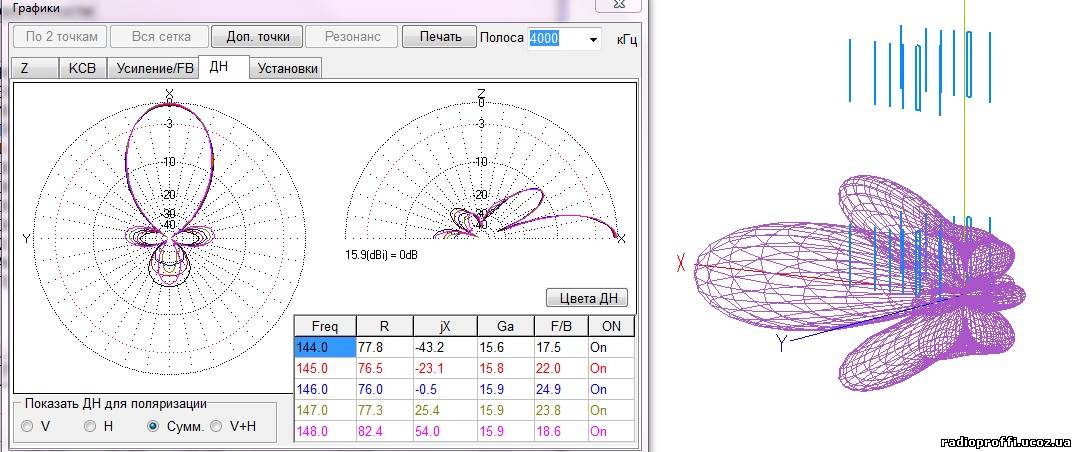

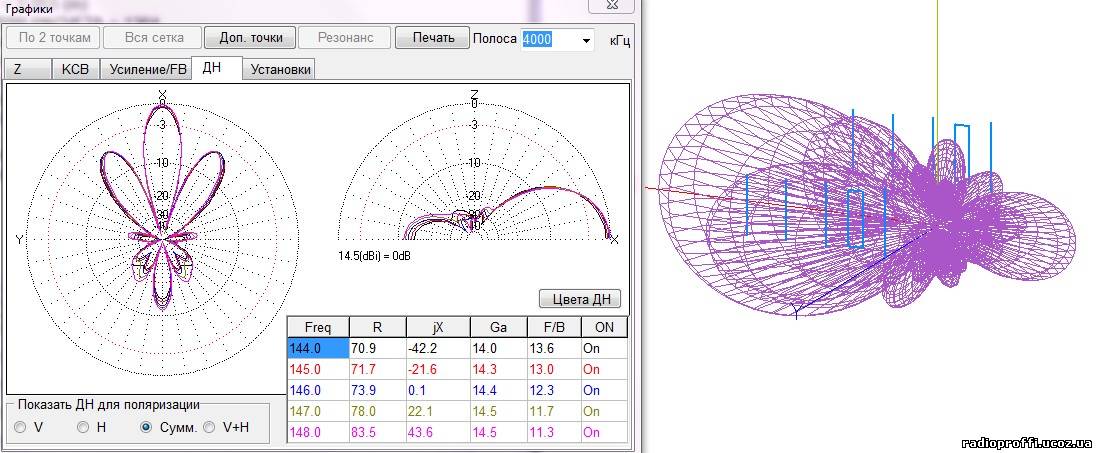

| На закуску попробовал с моделировать стек из четырех антенн: Добавлено (13.06.2013, 17:06)
---------------------------------------------
Общее усиление составило 15.9дб отсюда прирост равен честных 5.4 дб. Умножаем общее усиление стека "4ка резвых" на 5 ват Вашего передатчика и получаем 79.5, в общем-впечатляет. Ну вот где то так.
|
| |
| |
| BRAMBUL | Дата: Четверг, 2013-06-13, 9:57 PM | Сообщение # 383 |
|
Професионал
Группа: Проверенные
Сообщений: 417
Статус: Offline

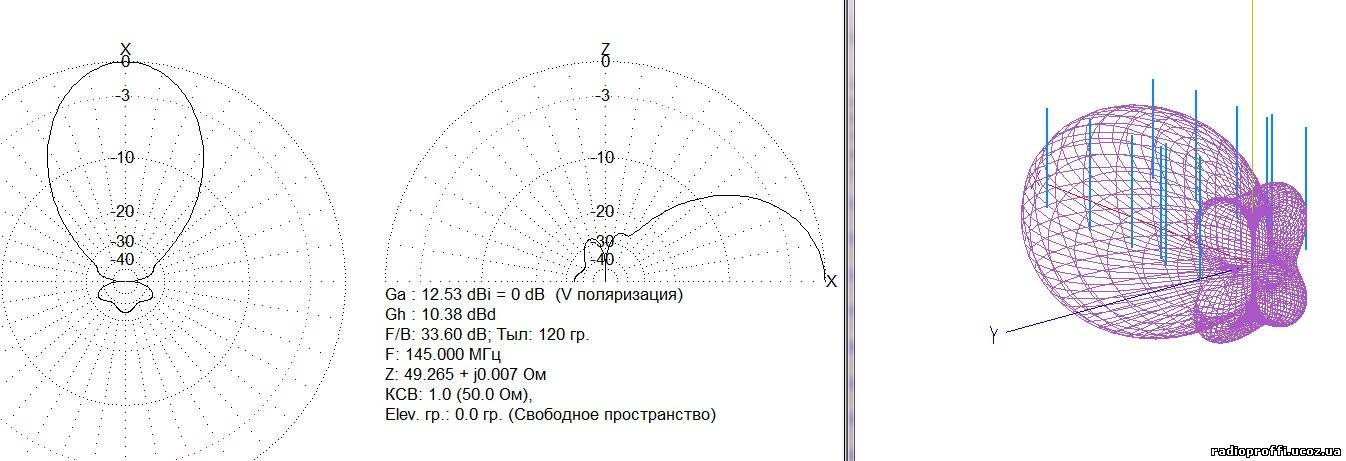

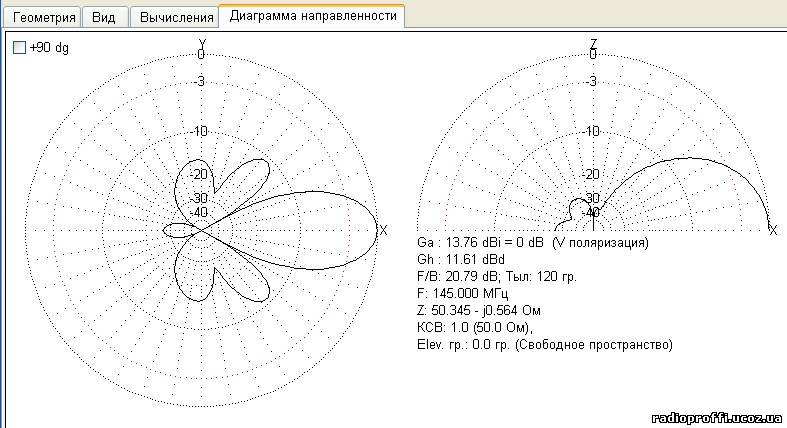

| Вот диаграмма
А файл можете взять здесь
http://ra6foo.narod.ru/pw145.html
разрезной вибратор 6 эл 50 Ом
ut7e.com
|
| |
| |
| eddi5113 | Дата: Четверг, 2013-06-13, 11:43 PM | Сообщение # 384 |
|
Професионал
Группа: Проверенные
Сообщений: 309
Статус: Offline
| BRAMBUL, Да, спасибо, проанализировал. Получил вот:
|
| |
| |
| BRAMBUL | Дата: Четверг, 2013-06-13, 11:52 PM | Сообщение # 385 |
|
Професионал
Группа: Проверенные
Сообщений: 417
Статус: Offline
| здесь дистанция в стеке явно меньше чем "лямбда"?!
ut7e.com
|
| |
| |
| eddi5113 | Дата: Пятница, 2013-06-14, 0:00 AM | Сообщение # 386 |
|
Професионал
Группа: Проверенные
Сообщений: 309
Статус: Offline
| и такую: Дальше раздвигать антенны нет смысла-лезут рога, а прирост всего лишь 2.18дб. Попробую еще завтра над ней с бубном и чтобы ДН была в норме. Добавлено (13.06.2013, 22:00)
---------------------------------------------
BRAMBUL, Да! Первая 0.5 а вторая 0.6
|
| |
| |
| telefonist | Дата: Понедельник, 2013-06-17, 0:20 AM | Сообщение # 387 |
 Гость
Группа: Проверенные
Сообщений: 2
Статус: Offline
| Подскажите пож. по поводу переделки Лёна БМ 37мгц в СВ!!
Люблю тишину.....
|
| |
| |
| eddi5113 | Дата: Вторник, 2013-06-18, 9:48 AM | Сообщение # 388 |
|
Професионал
Группа: Проверенные
Сообщений: 309
Статус: Offline
| telefonist, вопрос не по теме, здесь обсуждаем антенны УКВ.
|
| |
| |
| eddi5113 | Дата: Среда, 2013-07-03, 10:49 PM | Сообщение # 389 |
|
Професионал
Группа: Проверенные
Сообщений: 309
Статус: Offline

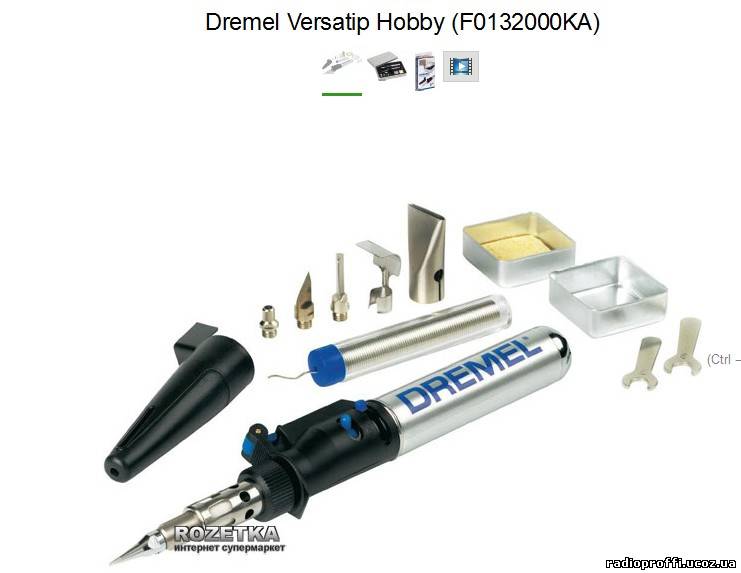

| Коллеги! Это не реклама,а нужная вещь на крыше: Добавлено (03.07.2013, 20:49)
---------------------------------------------
Не нужны ни какие разьемы ,все пояется без проводов при любой погоде и еще множество функций полезных радио любителю!
|
| |
| |
| UW5ECT | Дата: Четверг, 2013-07-04, 10:19 AM | Сообщение # 390 |
 Подслушивает
Группа: Проверенные
Сообщений: 36
Статус: Offline
| Имею небольшой опыт пользования газовым паяльником.
Поэтому могу рассказать о минусах.
Жало имеет относительно малую площадь.
Большое время прогрева спаиваемых элементов.
Большой объем расходуемого газа.
Из практики:отпаивал/припаивал 3 раза 2провода сечением около 3мм идущие
на аккустику в авто.Половины объема резервуара с газом израсходовал.Это
при том,что провода и контактные лепестки были подготовлены к пайке(пролужены и смочены флюсом).
По поводу "при любой погоде",относительно легкий ветер который даже на поверхности земли,неговоря уже о крышах,заметно способствует снижению скорости нагрева жала.
Все это касается моего паяльника,производитель не тот,что на вашем фото.
Но думаю кпд и конструктив принципиальных отличий не имеет.
Мое мнение следующее:если выбирать между газовым и электрическим паяльником,
я предпочитаю электрический.Особенно если есть возможность соединить несколько удлинителей 220в и затащить на крышу.
Ну а для газового есть другие задачи,которые ему под силу.
Сообщение отредактировал UW5ECT - Четверг, 2013-07-04, 10:29 AM |
| |
| |
