| stenkodv | Дата: Понедельник, 2014-11-10, 10:28 PM | Сообщение # 451 |
|
Опытный
Группа: Проверенные
Сообщений: 64
Статус: Offline
| С одинарной.
|
| |
| |
| eddi5113 | Дата: Вторник, 2014-11-11, 9:28 AM | Сообщение # 452 |
 Професионал
Группа: Проверенные
Сообщений: 309
Статус: Offline
| stenkodv. Если с одинарной, то это с волновым сопротивлением 75 ом. Он не годится. По антеннам: первая рабочая, а вторая на 70ке никакая не стоит ее делать.Есть хороший сайт по антеннам: http://ra6foo.narod.ru советую изучить и многое станет понятным.  Добавлено (11.11.2014, 07:28)
---------------------------------------------
Извиняюсь, ссылка уже не рабочая. Пробуем эту: http://ra6foo.qrz.ru
|
| |
| |
| stenkodv | Дата: Вторник, 2014-11-11, 10:12 AM | Сообщение # 453 |
|
Опытный
Группа: Проверенные
Сообщений: 64
Статус: Offline
| А на кабеле написано 50ом. Другой покупать не хочется потому что к 75ом нет sma разъема к рации.
|
| |
| |
| stenkodv | Дата: Вторник, 2014-11-11, 4:22 PM | Сообщение # 454 |
|
Опытный
Группа: Проверенные
Сообщений: 64
Статус: Offline
| А вы можете помочь пересчитать эту антенну под трубки диаметром 6мм?
|
| |
| |
| eddi5113 | Дата: Вторник, 2014-11-11, 7:45 PM | Сообщение # 455 |
|
Професионал
Группа: Проверенные
Сообщений: 309
Статус: Offline
| stenkodv.Цитата А на кабеле написано 50ом.  Делаем выводы.
|
| |
| |
| eddi5113 | Дата: Вторник, 2014-11-11, 7:54 PM | Сообщение # 456 |
|
Професионал
Группа: Проверенные
Сообщений: 309
Статус: Offline
| Цитата можете помоч пересчитать  Попробую еще поработать над ней, но это будет завтра.
|
| |
| |
| stenkodv | Дата: Вторник, 2014-11-11, 11:12 PM | Сообщение # 457 |
|
Опытный
Группа: Проверенные
Сообщений: 64
Статус: Offline
| Пока соберу антенну, и хочу до морозов поставить мачту, а кабель месяцок подождёт, уж больно дорого RG213 цена 27-33гр.
А материал бума на характеристики сильно влияет? Я взял 17мм трубку алюминиевую.
Сообщение отредактировал stenkodv - Вторник, 2014-11-11, 11:14 PM |
| |
| |
| eddi5113 | Дата: Среда, 2014-11-12, 11:51 AM | Сообщение # 458 |
|
Професионал
Группа: Проверенные
Сообщений: 309
Статус: Offline

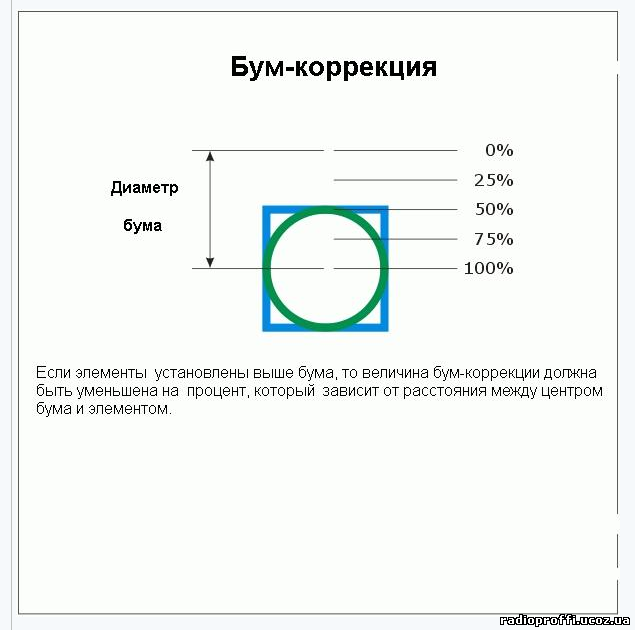

| stenkodvЦитата А материал бума на характеристики сильно влияет?  Элементы надо поднять не менее чем на половину диаметра бума. В качестве бума я использовал сосновый брус 30х30 предварительно обработав пропиткой и покрасил яхтовой краской. Второй год-полет нормальный!
|
| |
| |
| eddi5113 | Дата: Среда, 2014-11-12, 11:55 AM | Сообщение # 459 |
|
Професионал
Группа: Проверенные
Сообщений: 309
Статус: Offline

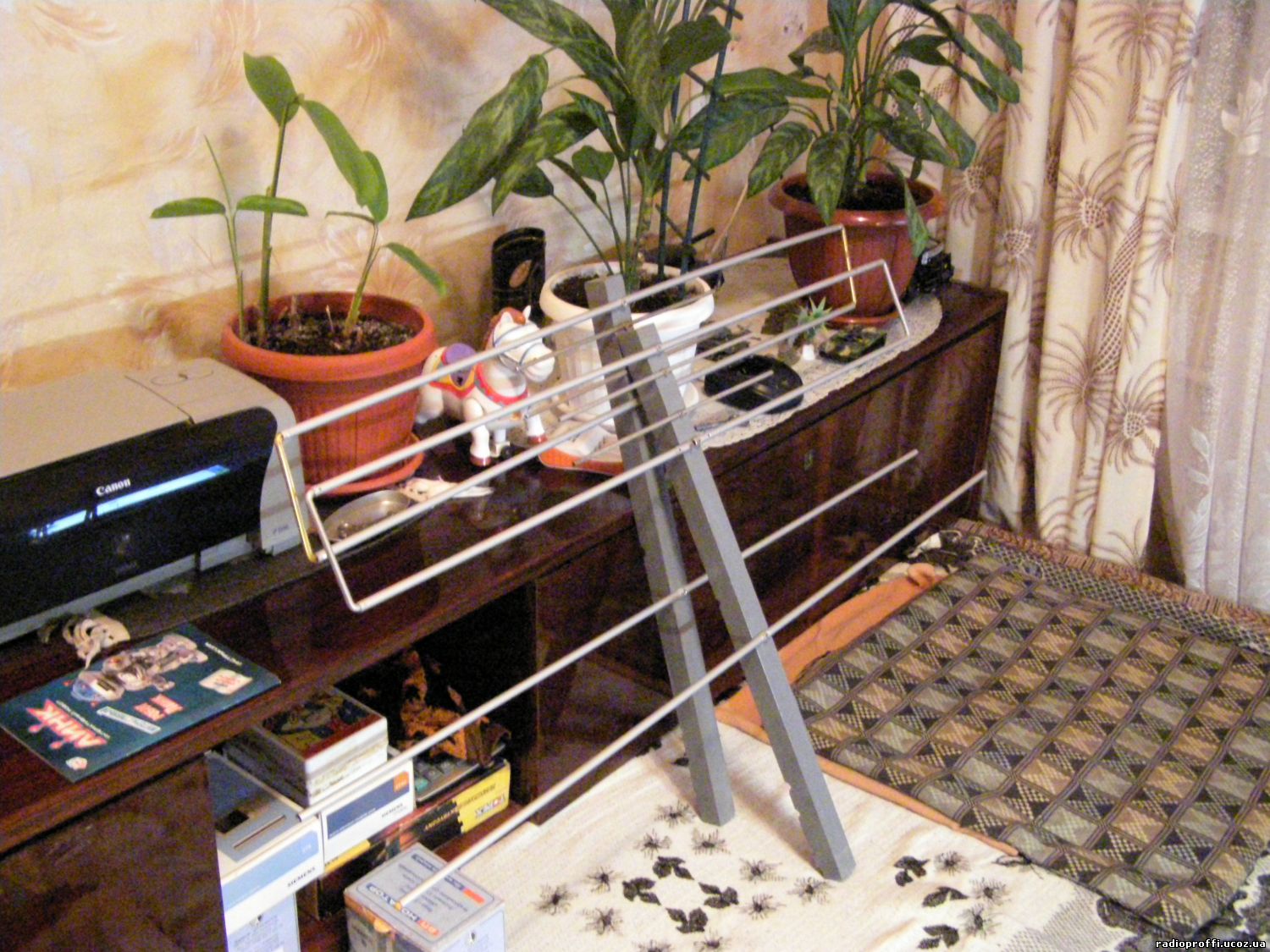

| Вот эта антенна:
|
| |
| |
| eddi5113 | Дата: Среда, 2014-11-12, 11:57 AM | Сообщение # 460 |
|
Професионал
Группа: Проверенные
Сообщений: 309
Статус: Offline

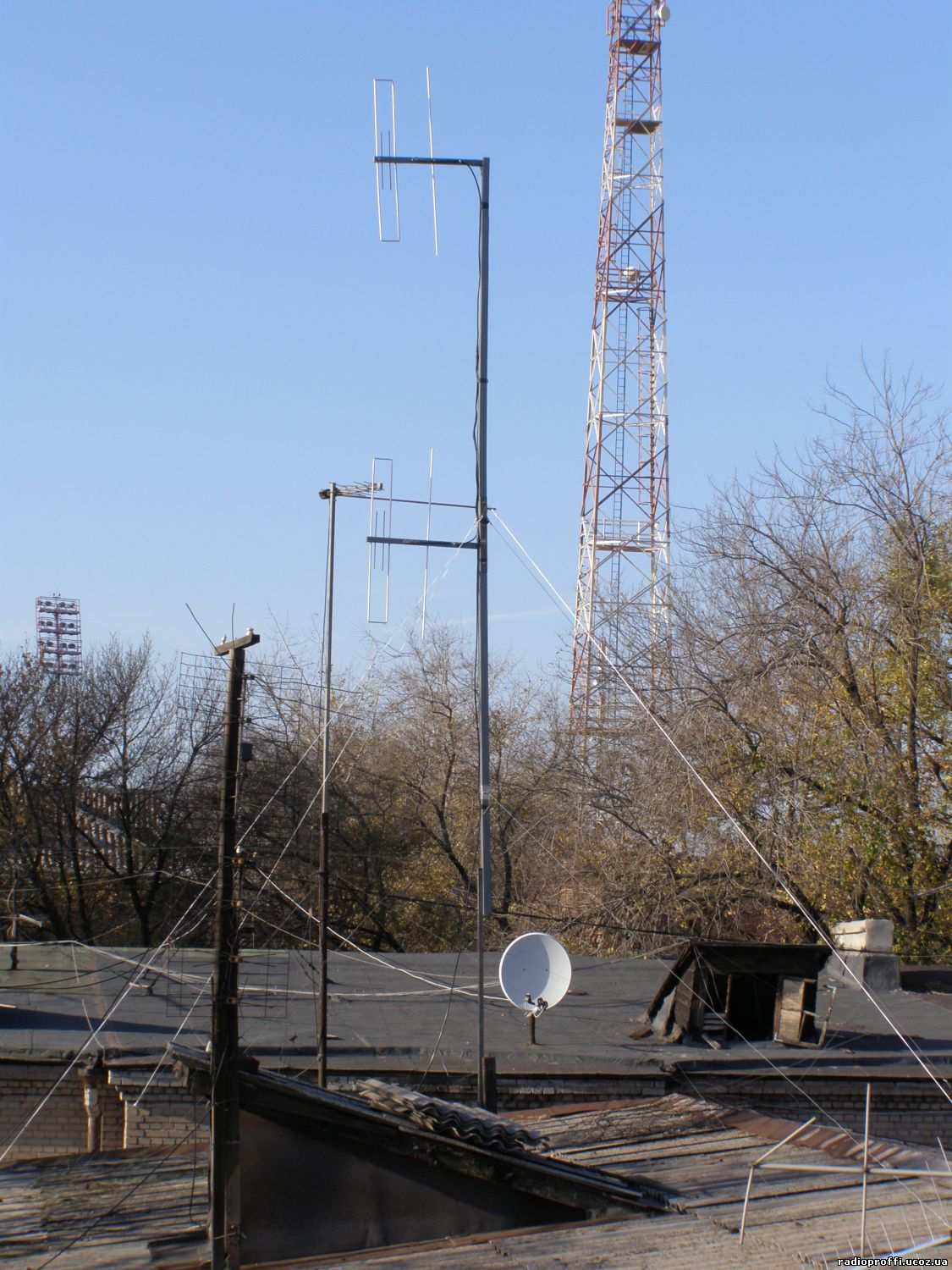

| И на крыше:
|
| |
| |
| maxym1972 | Дата: Среда, 2014-11-12, 11:09 PM | Сообщение # 461 |
 Разговорчивый
Группа: Друзья
Сообщений: 119
Статус: Offline
| Цитата stenkodv (  ) в инструкции к рации написано что ксв должен быть 1.5:1
Я сам для начала решил сделать яги 3+5 из трубок 6 (на 430 мгц вибраторы) и 8 мм (на 144 мгц), под кабель 75 ом и снизу думаю четвертьволны трансформатор из RG-58.. Кабель 75 ом при сопоставимых характеристиках затухания (особенно на 430 мгц) будет ощутимо дешевле аналогичного на 50 ом...
Антенна эта кстати тут описывалась и по моему нормальная для первых связей будет.. По моему ПАВЕЛ (UW5EDP) ее делал...

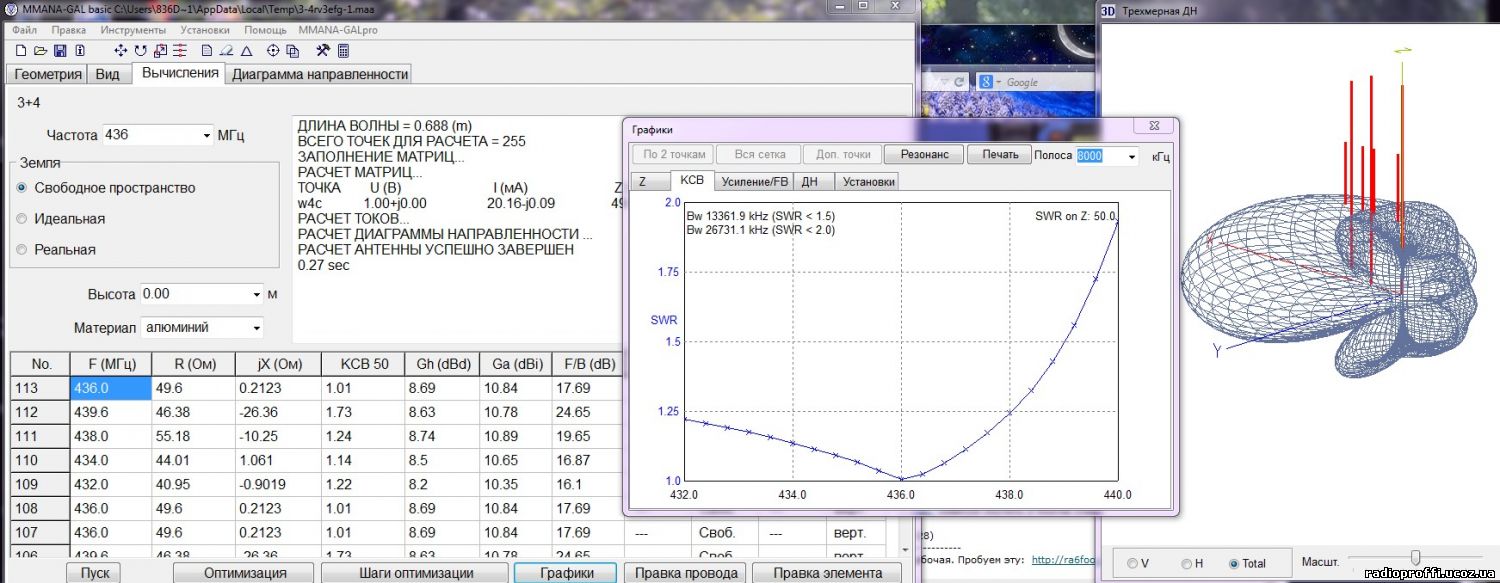

Файлик нашел.. На авторство не претендую, не мое оно, но моделирование показывает хорошие результаты и на 435 мгц и на 145 мгц, трубки 8 мм и прут 6 мм есть в эпицентре, для чистоты повторения конечно можно поискать 5,5 мм..

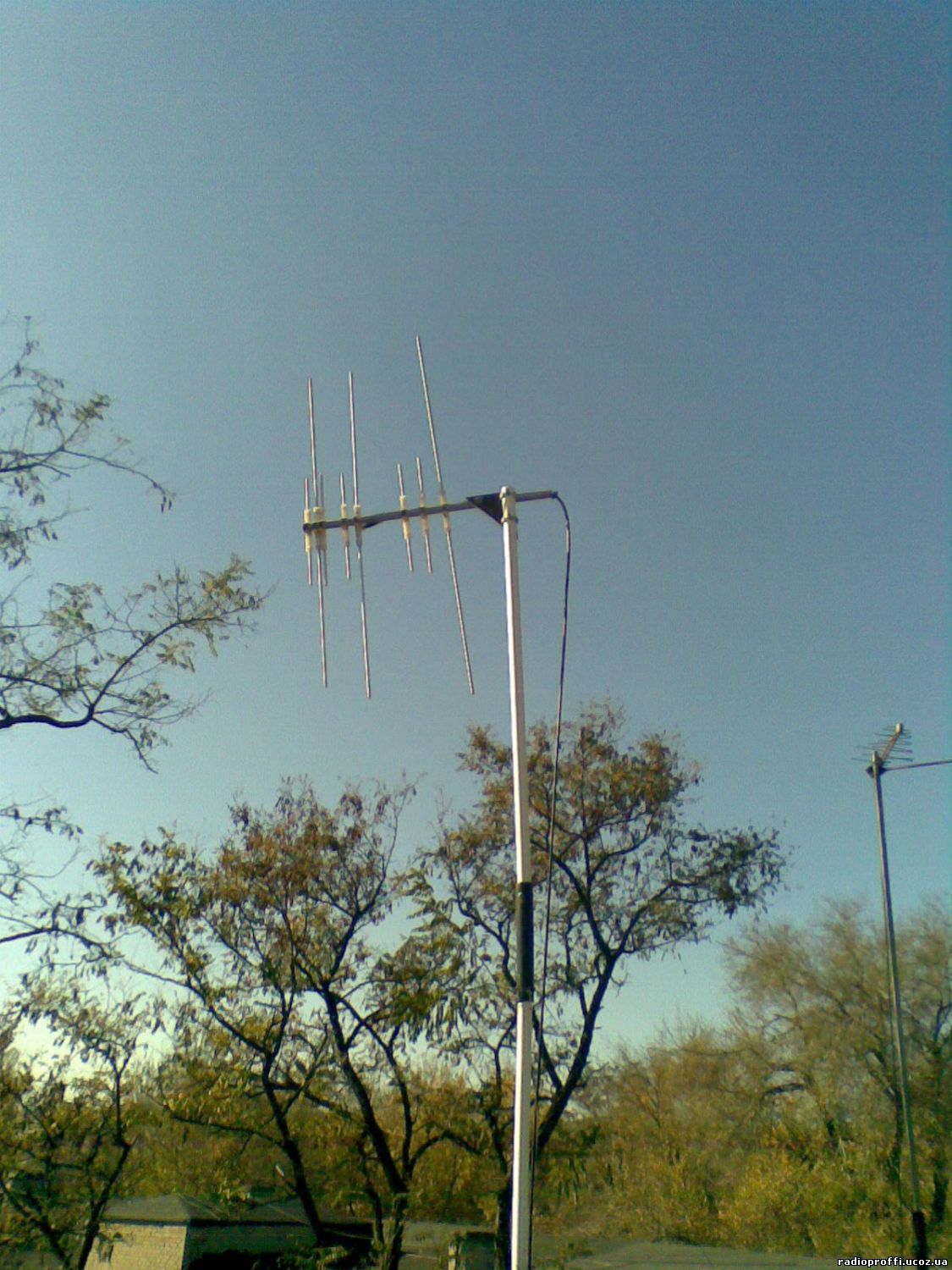

Вот ее фото - готова к подключению кабеля и установке)
UW5EKR
Сообщение отредактировал maxym1972 - Среда, 2014-12-03, 12:20 PM |
| |
| |
| eddi5113 | Дата: Четверг, 2014-11-13, 1:09 PM | Сообщение # 462 |
|
Професионал
Группа: Проверенные
Сообщений: 309
Статус: Offline
| maxym1972Цитата Антенна эта кстати тут описывалась  Извиняюсь за мобильное качество.
|
| |
| |
| eddi5113 | Дата: Четверг, 2014-11-13, 1:52 PM | Сообщение # 463 |
|
Професионал
Группа: Проверенные
Сообщений: 309
Статус: Offline

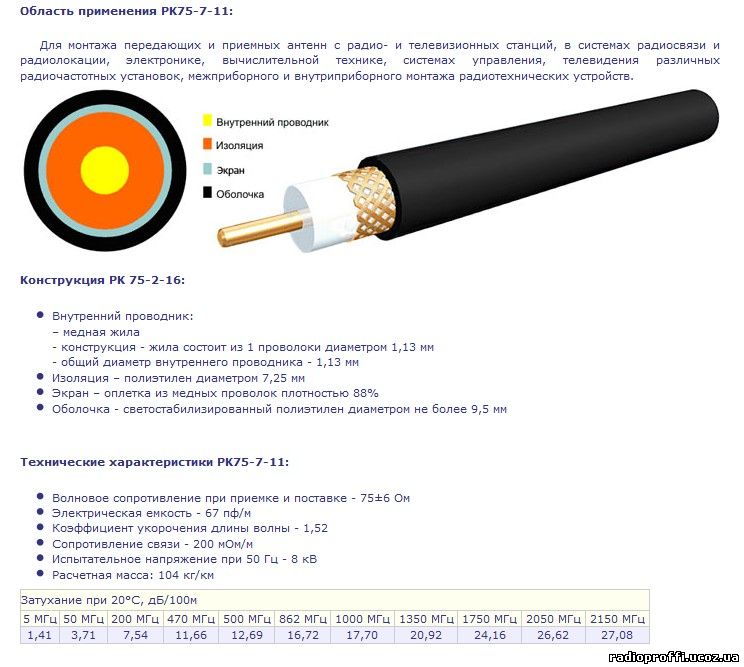

| У меня тоже аналогичная запитка с последовательным четверть волновым трансформатором. Кабель применил: Обязательно маркировка кабеля не должна иметь в конце букву "А"-абанентский, там оплетка будет по хуже.
|
| |
| |
| maxym1972 | Дата: Воскресенье, 2014-12-07, 9:24 PM | Сообщение # 464 |
|
Разговорчивый
Группа: Друзья
Сообщений: 119
Статус: Offline
| Вот тестирую антенну из поста №461. Расположена на высоте около 4 метров над землей на остатках телевизионной мачты в частном секторе в Новомосковске. Корреспонденты в Днепропетровске (Тополь, Победа) дают рапорт 59 при работе 5 вт на 145500 и 59+ при 10 вт. 6 декабря провел связь с UR5ESP Вольногорск, это свыше 90 км по прямой от меня.
Вообщем на 2 метрах работает хорошо.
На 70 см репку Р-77 уверенно открываю и слышу себя из эхокомнаты с рапортом 56. К сожалению связаться ни с кем пока не удалось...
Спуск выполнил из РК-75-4,3-а60П одесского завода - около 8 метров, потом соединение на F разъемах и переход в RG-58 (около 3 м). С трансформатором решил пока не морочиться, судя по всему он и так не нужен - потери 0,6 дб не заметно на 2 метрах.. Он может имеет смысл на 70 см, но пока поживем без него.
Жаль не могу замерить КСВ - нечем..
P.S. Трансивер FM-2008
UW5EKR
|
| |
| |
| eddi5113 | Дата: Понедельник, 2014-12-08, 11:08 AM | Сообщение # 465 |
|
Професионал
Группа: Проверенные
Сообщений: 309
Статус: Offline
| maxym1972 Для начала это замечательно! Эта модель своего рода трамплин в антенно строении. Дальше захочется лучшего и это нормально, так что примите поздравления и с почином Вас!
|
| |
| |
