АНТЕННЫ НА УКВ
maxym1972Дата: Понедельник, 2014-12-08, 11:52 PM | Сообщение # 466
Разговорчивый
Группа: Друзья
Сообщений: 119
Репутация: 8
Статус: Offline
Цитата eddi5113 ()
maxym1972 Для начала это замечательно! Эта модель своего рода трамплин в антенно строении. Дальше захочется лучшего и это нормально, так что примите поздравления и с почином Вас!
Спасибо за поздравления))
Уже хочется лучшего) Крутить волновой канал нечем cool ... Хочется что-то вертикальное с круговой диаграмой... Купить бы у Андрея Opek UVS-3000, но пока финансы поют романсы... Или попробовать самому слепить коллинеарку X-200.. Честно говоря культурно ее выполнить если, герметично, настроить... то в те же деньги обойдется...
Быстрее построить еще один волновой канал один на 2 метра, элементов 5-7, поднять на высоту хотя бы метров 9-10 над землей и покрутить хотя бы вручную - это более реально будет - может и в Кривом Роге услышали бы меня. А с этой попробовать летом с МКС связаться или через спутники...
UW5EKR

eddi5113Дата: Четверг, 2014-12-11, 5:44 PM | Сообщение # 467
Професионал
Группа: Проверенные
Сообщений: 309
Репутация: 4
Статус: Offline
maxym1972
Цитата
Крутить волновой канал нечем
Вертушка от "Конрад" довольно не плохой вариант и дешево и сердито и надежная червячная передача.http://www.conrad.de/ce/de/product/284971/AUTOMATIK-ANTENNENROTOR-MIT-STEUEREINHEIT Но действительно надо обзавестись хорошей обзорной антенной на обоих диапазонах. На одной мачте петли семидесятки и двойки примерно так:С таким усилением по проходу-думаю не только Кривой Рог но и другие города Вас услышат!
Прикрепления: 6435330.jpg (70.1 Kb)

maxym1972Дата: Пятница, 2014-12-12, 6:15 PM | Сообщение # 468
Разговорчивый
Группа: Друзья
Сообщений: 119
Репутация: 8
Статус: Offline
Цитата eddi5113 ()
На одной мачте петли семидесятки и двойки...
С таким усилением по проходу-думаю не только Кривой Рог но и другие города Вас услышат!
А где подробнее познакомиться с этой антенной? Конструкция: из чего мачта, диаметр трубок или прутьев для вибраторов, питание петель, согласование в 1 кабель и т.д... Ну и файлик для мамы еще бы))
И еще вариант на три петли... А можно ли такую сделать из полуволновых вибраторов, не петлевых?

Добавлено (12.12.2014, 16:15)
---------------------------------------------

Цитата maxym1972 ()
А где подробнее познакомиться с этой антенной?
Вот эта антенна --http://ua9ys.ucoz.ru/publ/antenny_ukv/krugovaja_dagramma_napravlennosti/antenna_s_chetyrmja_petlevymi_vibratorami_na_144_mgc/5-1-0-16
Сам себе ответил)
UW5EKR

Сообщение отредактировал maxym1972 - Пятница, 2014-12-12, 2:24 PM

eddi5113Дата: Суббота, 2014-12-13, 10:54 AM | Сообщение # 469
Професионал
Группа: Проверенные
Сообщений: 309
Репутация: 4
Статус: Offline
maxym1972
Цитата
Сам себе ответил)
Да, этот сайт. Вот только файлов MMANA не нашел. Интересно было бы посмотреть.

BRAMBULДата: Суббота, 2014-12-13, 8:46 PM | Сообщение # 470
Професионал
Группа: Проверенные
Сообщений: 417
Репутация: 4
Статус: Offline
Цитата maxym1972 ()
И еще вариант на три петли... А можно ли такую сделать из полуволновых вибраторов, не петлевых?
Три петли нет смысла делать, две или четыре. из полуволновых намного проще даже

http://radioproffi.ucoz.ua/_fr/0/2586095.jpg

при таких вариантах можно и дуалбенд сотворить
http://radioproffi.ucoz.ua/_fr/0/9880591.jpg
ut7e.com

maxym1972Дата: Воскресенье, 2014-12-14, 12:30 PM | Сообщение # 471
Разговорчивый
Группа: Друзья
Сообщений: 119
Репутация: 8
Статус: Offline
Цитата BRAMBUL ()
Три петли нет смысла делать, две или четыре.
Почему нет смысла в трех петлях? это только к петлям относится или к полуволновым тоже?
Здесь http://www.qrz.ru/schemes/contribute/antenns/ua9ogp/ описывается вариант и с тремя вибраторами - ссылка Ваша, BRAMBUL..
UW5EKR

BRAMBULДата: Воскресенье, 2014-12-14, 10:02 PM | Сообщение # 472
Професионал
Группа: Проверенные
Сообщений: 417
Репутация: 4
Статус: Offline
Из данной статьи я делал и работал около "полутора" лет на 2 эл вариант... а по поводу почему не три?! насколько я понял Вы знакомы с МАНАННОЙ, так вот попробуйте создать стек  из 2х и 3х диполей и Вы увидите разницу, т.е. Вы её почти не увидите... Прибавка ДиБи-габариты не стоят того. А антенны по ссылке ни что иное как "вертикальный стек". При изготовлении стека используется вариант 2, 4е,8,16 и т.д. количество антенн, при том что существуют правила стекирования и фазирования, "гугель" Вам в помощь там вы найдёте много информации по этому вопросу
ut7e.com

maxym1972Дата: Воскресенье, 2014-12-14, 10:09 PM | Сообщение # 473
Разговорчивый
Группа: Друзья
Сообщений: 119
Репутация: 8
Статус: Offline
Цитата maxym1972 ()
Почему нет смысла в трех петлях?
Цитата BRAMBUL ()
Прибавка ДиБи-габариты не стоят того.
В целом направление мысли понятно, спасибо за пояснение!
UW5EKR

BRAMBULДата: Воскресенье, 2014-12-14, 10:15 PM | Сообщение # 474
Професионал
Группа: Проверенные
Сообщений: 417
Репутация: 4
Статус: Offline
что петлевой, что разрезной вибратор в данном случае отдельная антенна , что касается и более серьёзных вариантов как например  http://www.vhf-uarl.org/images....air.jpg или http://www.vhf-uarl.org/images/more/1390916622_ris1.png , но нечётного количества при подобных конструкциях не бывает...
ut7e.com

Сообщение отредактировал BRAMBUL - Воскресенье, 2014-12-14, 10:20 PM

maxym1972Дата: Вторник, 2014-12-16, 3:15 AM | Сообщение # 475
Разговорчивый
Группа: Друзья
Сообщений: 119
Репутация: 8
Статус: Offline
Цитата BRAMBUL ()
что петлевой, что разрезной вибратор в данном случае отдельная антенна
То есть я правильно понял, что можно строить синфазные конструкции из полуволновых или петлевых вибраторов и рассчитывать их линейные размеры в зависимости от частоты без учета взаимного их влияния друг на друга в одной конструкции?
UW5EKR

eddi5113Дата: Суббота, 2014-12-20, 4:51 PM | Сообщение # 476
Професионал
Группа: Проверенные
Сообщений: 309
Репутация: 4
Статус: Offline
maxym1972
Цитата
То есть я правильно понял
Если одним словом, то не правильно. Взаимовлияние элементов в антенне, а в стеке антенн между собой никто не отменял. Смотрим картинку поста №467 и видим конкретные размеры. 630мм-расстояние между мачтой и петлей, в данном случае мачта играет роль рефлектора что позволяет в какой то мере менять активное R и ее реактивную составляющую, в свою очередь от которых зависит резонанс на заданной частоте. Расстояние между стрелами играет ту же роль, но здесь еще формируется ДН и усиление в стеке. Если коротко то где то так. smile

maxym1972Дата: Вторник, 2015-01-13, 0:23 AM | Сообщение # 477
Разговорчивый
Группа: Друзья
Сообщений: 119
Репутация: 8
Статус: Offline
Вот смоделировал антенну на 145,5 мгц из четырех полуволновых вибраторов. Пятый элемент в конструкции - дюралевая мачта, влияние которой пытался учесть. Высказываем замечания, можно ли такую воплощать или где-то есть подводные камни? и еще вопрос - как согласуются такие антенны в один кабель 75 ом?
Прикрепления: 145-5-4-_-.maa (0.4 Kb)

UW5EKR

eddi5113Дата: Вторник, 2015-01-13, 7:22 PM | Сообщение # 478
Професионал
Группа: Проверенные
Сообщений: 309
Репутация: 4
Статус: Offline
maxym1972
Цитата
Вот смоделировал антенну на 145,5 мгц
Не правильный ввод данных в прогу. В начале моделируется одиночная антенна, за тем создается стек при помощи кнопочки "сделать стек". Она находится вверху окна и символизирует три разрезных вибратора. Давим на нее, в выпадающем окне выставляем нужное количество антенн в стеке и расстояние между ними. По умолчанию это лямбда т.е. в данном случае это 2 метра. После установки всех данных жмем кнопку "сделать стек" и в окне "вычисления" -жмем "пуск". Второе, ММАNA плохо считает большие радиусы, так что мачта под большим вопросом. Думаю что в этой ситуации проще добавить рефлектор.

stenkodvДата: Четверг, 2015-01-29, 12:42 PM | Сообщение # 479
Опытный
Группа: Проверенные
Сообщений: 64
Репутация: 0
Статус: Offline

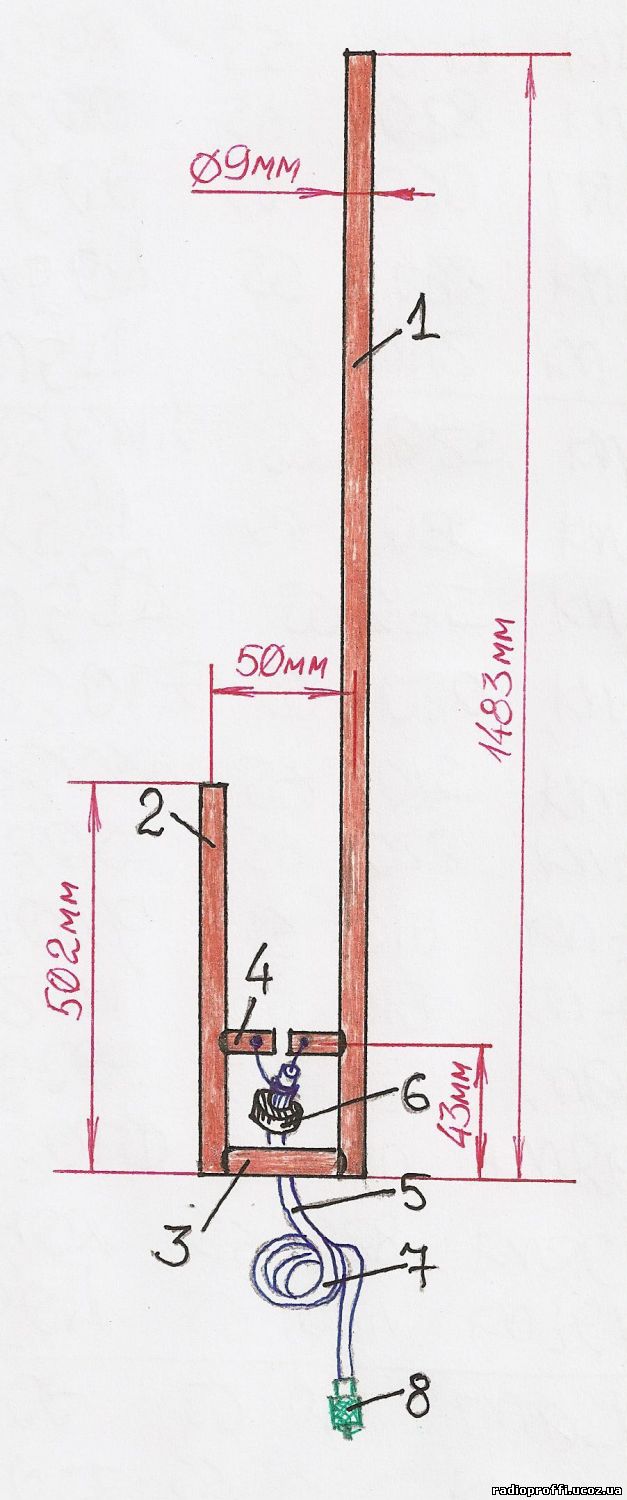

Решил построить ещё одну антенну, типа j, купил медную трубку 9мм, но когда приехал домой обнаружил что продавец, этот нехороший человек, вместо 1500мм отрезал 1443, по чертежу 1483. Можно эти 40мм допаять, как повлияет на характеристики?
Прикрепления: 0449142.jpg (71.5 Kb)

US5ERQДата: Четверг, 2015-01-29, 12:50 PM | Сообщение # 480
Специалист
Группа: Проверенные
Сообщений: 229
Репутация: 11
Статус: Offline
Вполне можно добавить, главное что бы контакт был хороший.
