Постройка УКВ антенны на 2м и 70см - Страница 10 - Форум про радио

»
[ Новые сообщения · Участники · Правила форума · Поиск · RSS ]
Форум про радио » Радиолюбительский форум » Радиолюбительская связь на УКВ » Постройка УКВ антенны на 2м и 70см (Антенна "Американских пенсионеров")
Постройка УКВ антенны на 2м и 70см
GreymanДата: Четверг, 2015-05-28, 10:28 PM | Сообщение # 136
Завсегдатай
Группа: Проверенные
Сообщений: 1147
Репутация: 23
Статус: Offline
Цитата MIXA ()
Подскажите пожалуйста название спутника и частоту на которой провели QSO ?
Спутник SO-50.
Передаем на частоте 145,850  МГц (субтон 67), принимаем на частотах 436,805 - 436,785 МГц (с учетом эффекта Допплера).

MIXAДата: Пятница, 2015-05-29, 6:24 PM | Сообщение # 137
Професионал
Группа: Проверенные
Сообщений: 361
Репутация: 8
Статус: Offline
Цитата Greyman ()
Спутник SO-50. Передаем на частоте 145,850  МГц (субтон 67), принимаем на частотах 436,805 - 436,785 МГц (с учетом эффекта Допплера.

Владимир, спасибо за полезную информацию! smile up

Добавлено (29.05.2015, 18:24)
---------------------------------------------
Измерял сегодня КСВ и резонанс антенны после доработки... wacko
Результаты очень "разнятся" в зависимости от положения коаксиального кабеля, поэтому по совету Андрея US5EQQ буду дорабатывать антенну (установлю противовесы) для устранения влияния положения кабеля на КСВ.
Резонанс теперь на вызывных частотах, а над КСВ ещё поработаю (установкой противовесов)
Даже при подключении антенны 50 Омным кабелем RG-58 прибор показал волновое сопротивление антенны в 70 Ом. Устранять буду всё той же установкой противовесов. Испытания проводились при наглухо подключенной мачте, но как противовес она "не работает" wacko
Вообще работы ещё масса...
И к следующему испытанию буду проверять антенну с подключенным 30 метровым кабелем RG-8 и противовесами.

UW5EIJ/315LR315

eddi5113Дата: Пятница, 2015-05-29, 10:11 PM | Сообщение # 138
Професионал
Группа: Проверенные
Сообщений: 309
Репутация: 4
Статус: Offline
MIXA,
Цитата
в зависимости от положения коаксиального кабеля,

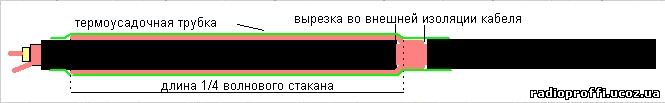

Ну, так это  очевидно, нет отсечки тока по оплетке, по этому наблюдается антенный эффект кабеля. Я предлагал поставить запорный стакан по методу RA6FOO. Стоило бы попробовать.

Добавлено (29.05.2015, 22:11)
---------------------------------------------
На сколько я помню,Вы хотели проверить работу с металлической мачтой и с диэлектрической. Разница есть? angry

Прикрепления: 9483561.jpg (17.2 Kb)

rAmДата: Пятница, 2015-05-29, 10:42 PM | Сообщение # 139
Опытный
Группа: Проверенные
Сообщений: 42
Репутация: 2
Статус: Offline
Вот тут подробно описано о симметрирующем стакане.
http://ra6foo.qrz.ru/stakan.html
Мне не даёт покоя мысль о том, что америкосы покупают эти антенны (Open stub J antenna), и наперебой хвалят их в Youtube.

Может ли быть проблема в подключении кабеля?.
В оригинале используется переходник OPEK SM-1
UW5EIN

MIXAДата: Суббота, 2015-05-30, 10:28 AM | Сообщение # 140
Професионал
Группа: Проверенные
Сообщений: 361
Репутация: 8
Статус: Offline
Цитата rAm ()
На сколько я помню,Вы хотели проверить работу с металлической мачтой и с диэлектрической. Разница есть?
Честно? Я сам толком не понял... wacko
Якобы по словам Андрея нужно устанавливать на мачту без изолятора "на прямую",

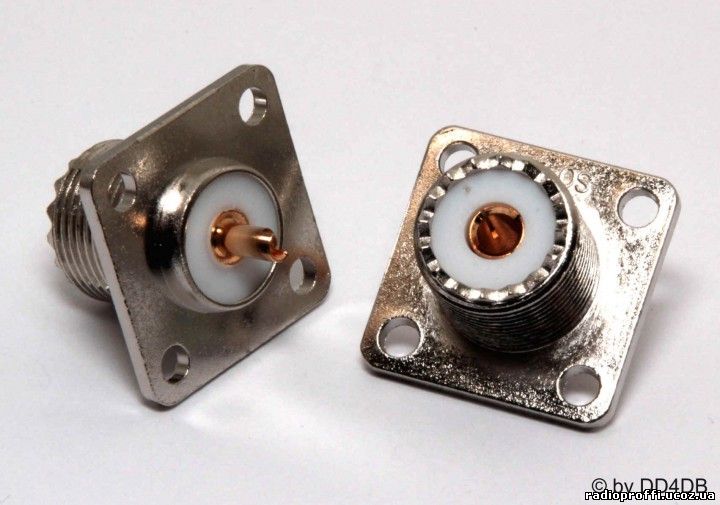

помимо противовесов планирую сделать попытку из такого разъёма

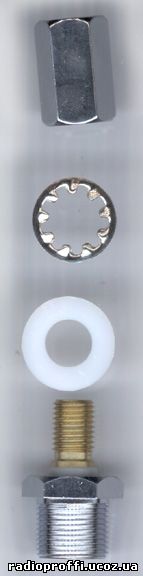

сделать вот такой

О результатах потом отпишусь и выложу фото snap
Прикрепления: 3973272.jpg (73.0 Kb) · 0045545.jpg (29.8 Kb)

UW5EIJ/315LR315

GreymanДата: Суббота, 2015-05-30, 3:34 PM | Сообщение # 141
Завсегдатай
Группа: Проверенные
Сообщений: 1147
Репутация: 23
Статус: Offline
Несколько человек обратились с просьбой уточнить как подлючается кабель к вибратору на тех антеннах, что я показывал. Для обеих антенн (5+6 и 3+4) кабель подключается к вибратору на 145 МГц. Вибратор диапазона 435 МГц запитывается переизлучением.

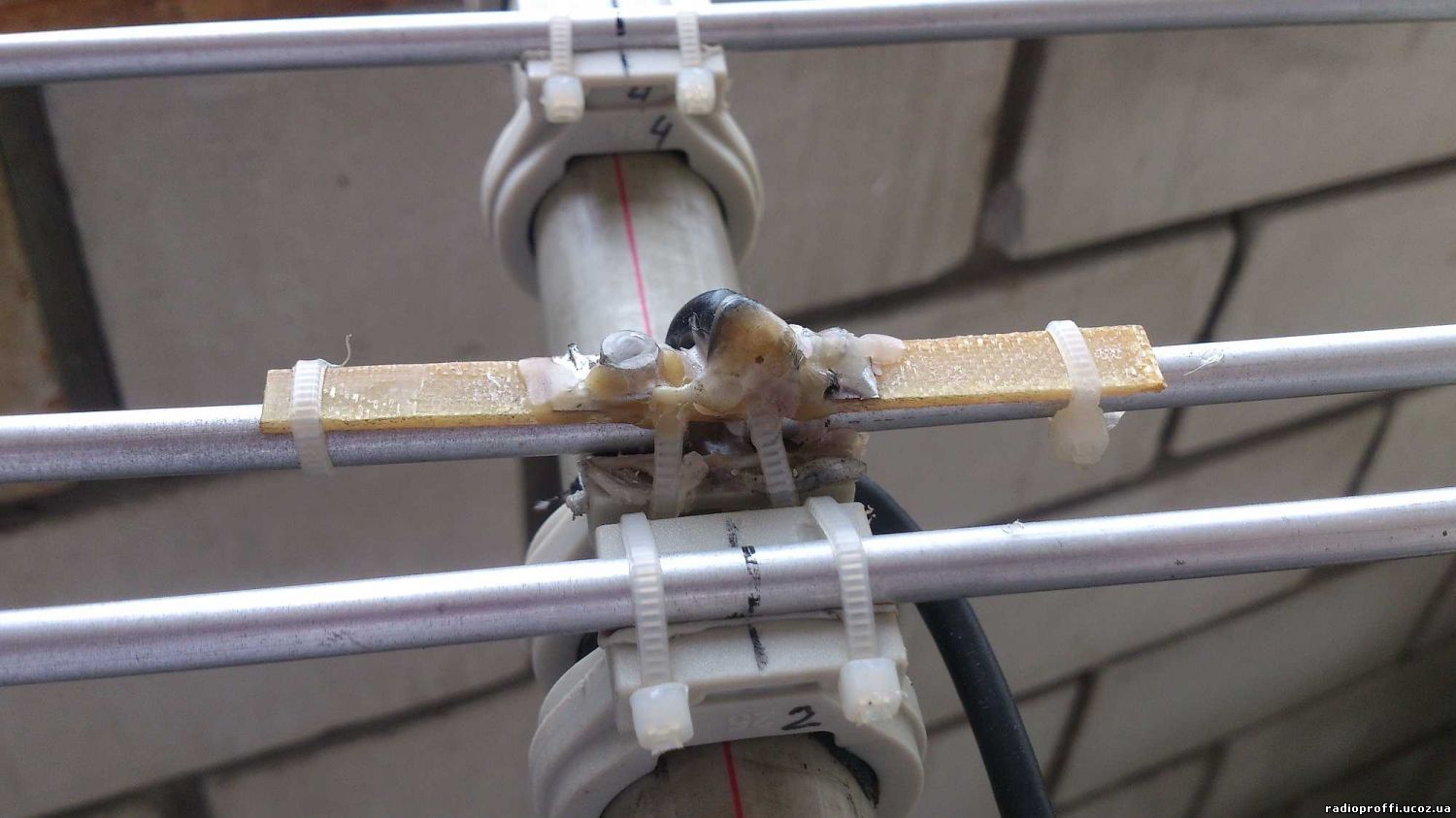

Ниже показано как подключал для антенны 5+6 элементов.
Прикрепления: 4668011.jpg (95.2 Kb)


Сообщение отредактировал Greyman - Воскресенье, 2015-05-31, 0:17 AM

eddi5113Дата: Суббота, 2015-05-30, 9:17 PM | Сообщение # 142
Професионал
Группа: Проверенные
Сообщений: 309
Репутация: 4
Статус: Offline
rAm,
Цитата
Может ли быть проблема с подключением кабеля?
Может, но не до такой степени как с этой йоткой. Относительно разьема, предпочитаю прямую пайку, это есть более надежный вариант, да и герметизировать легче. MIXA, Диэлектрик, это когда мачта полностью из не проводящего материала, просто попробуйте укрепить антенну к двух метровой рейке и замерять характеристики. Думаю импеданс вернется на место. smile

MIXAДата: Суббота, 2015-05-30, 11:47 PM | Сообщение # 143
Професионал
Группа: Проверенные
Сообщений: 361
Репутация: 8
Статус: Offline
Воплотил я мечту с разъёмом, дабы максимально приблизить конструкцию антенны к оригиналу

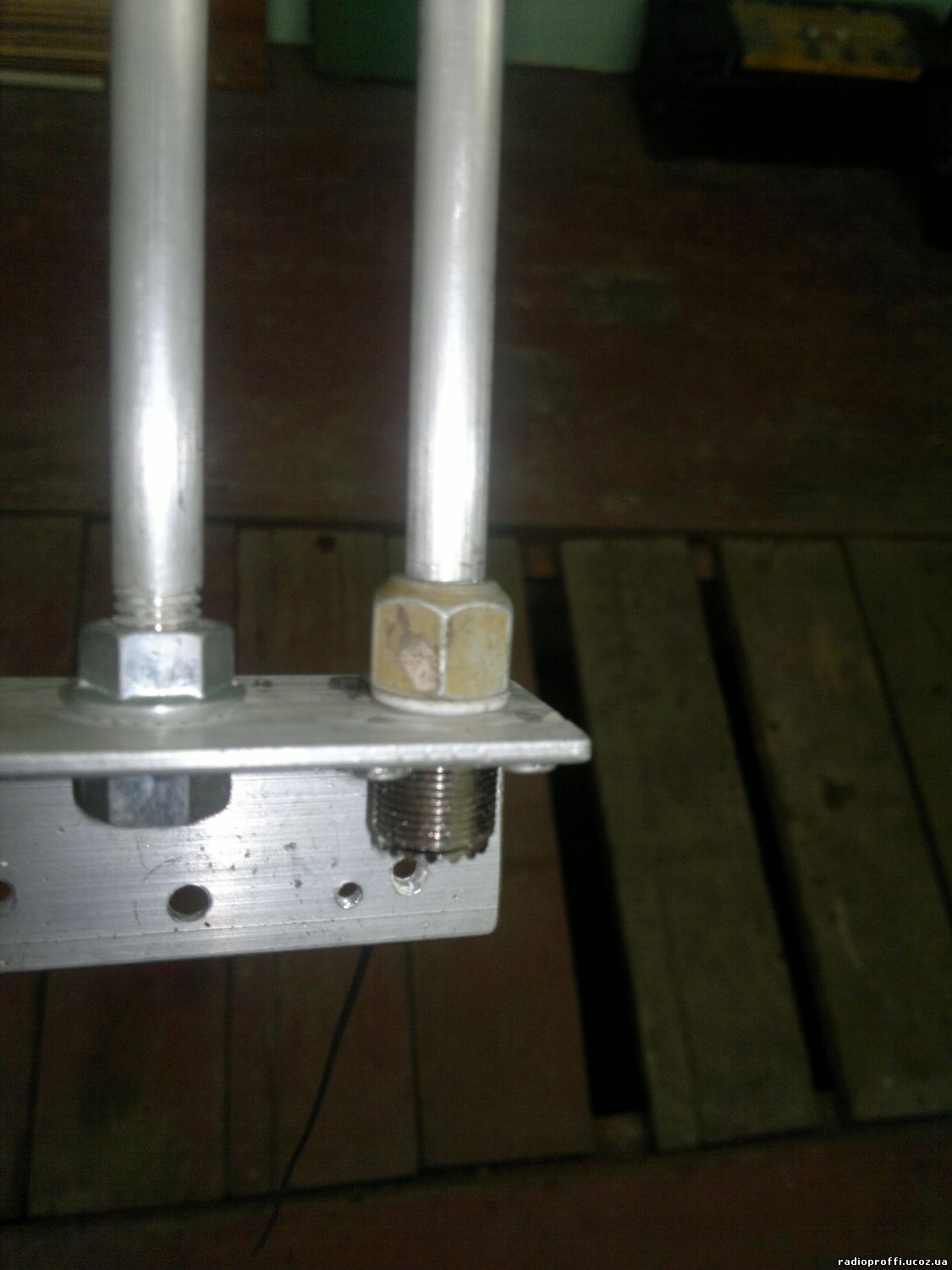

Вид с верху (с изолируюшей шайбой под гайкой)

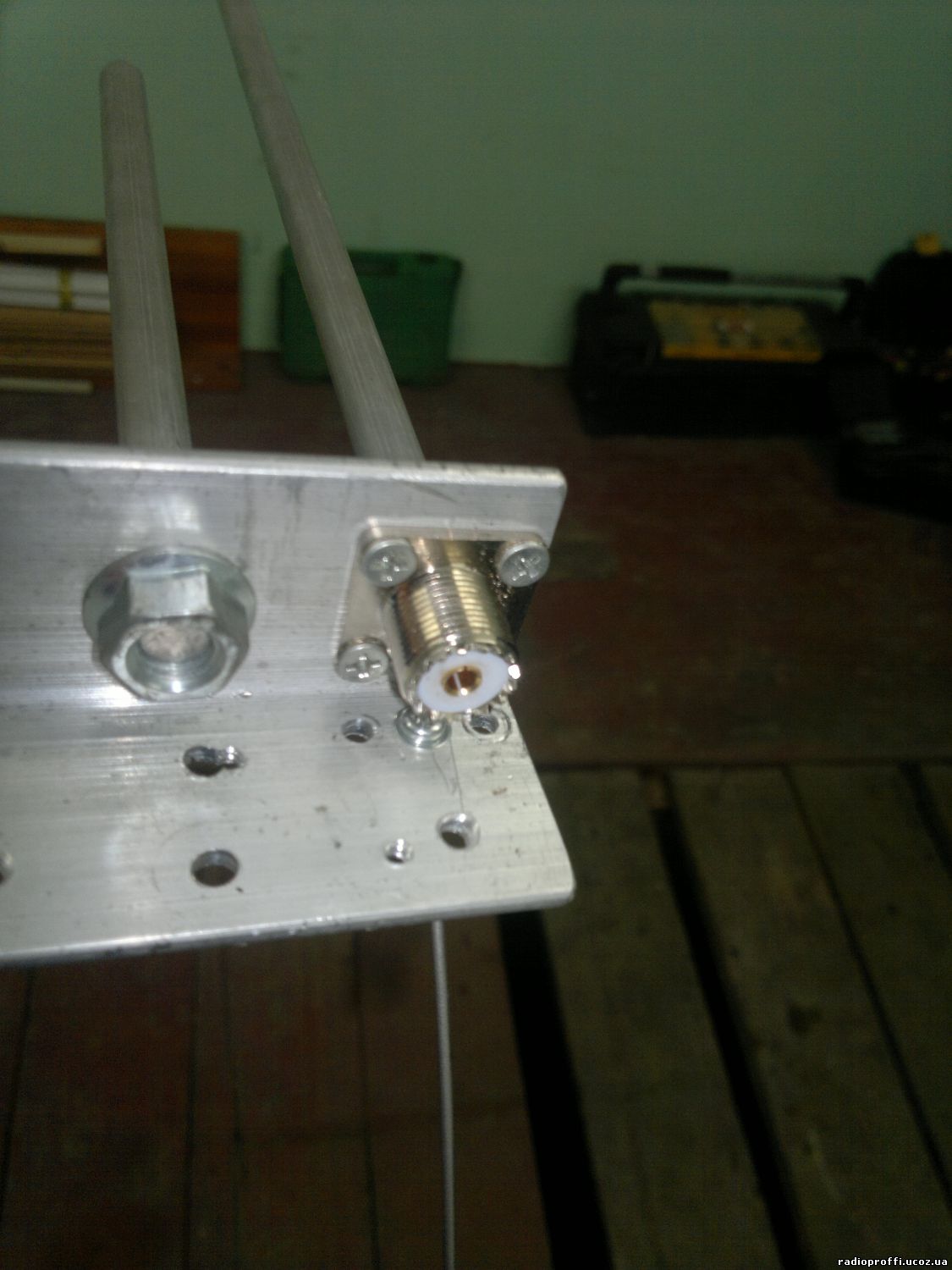

Вид снизу

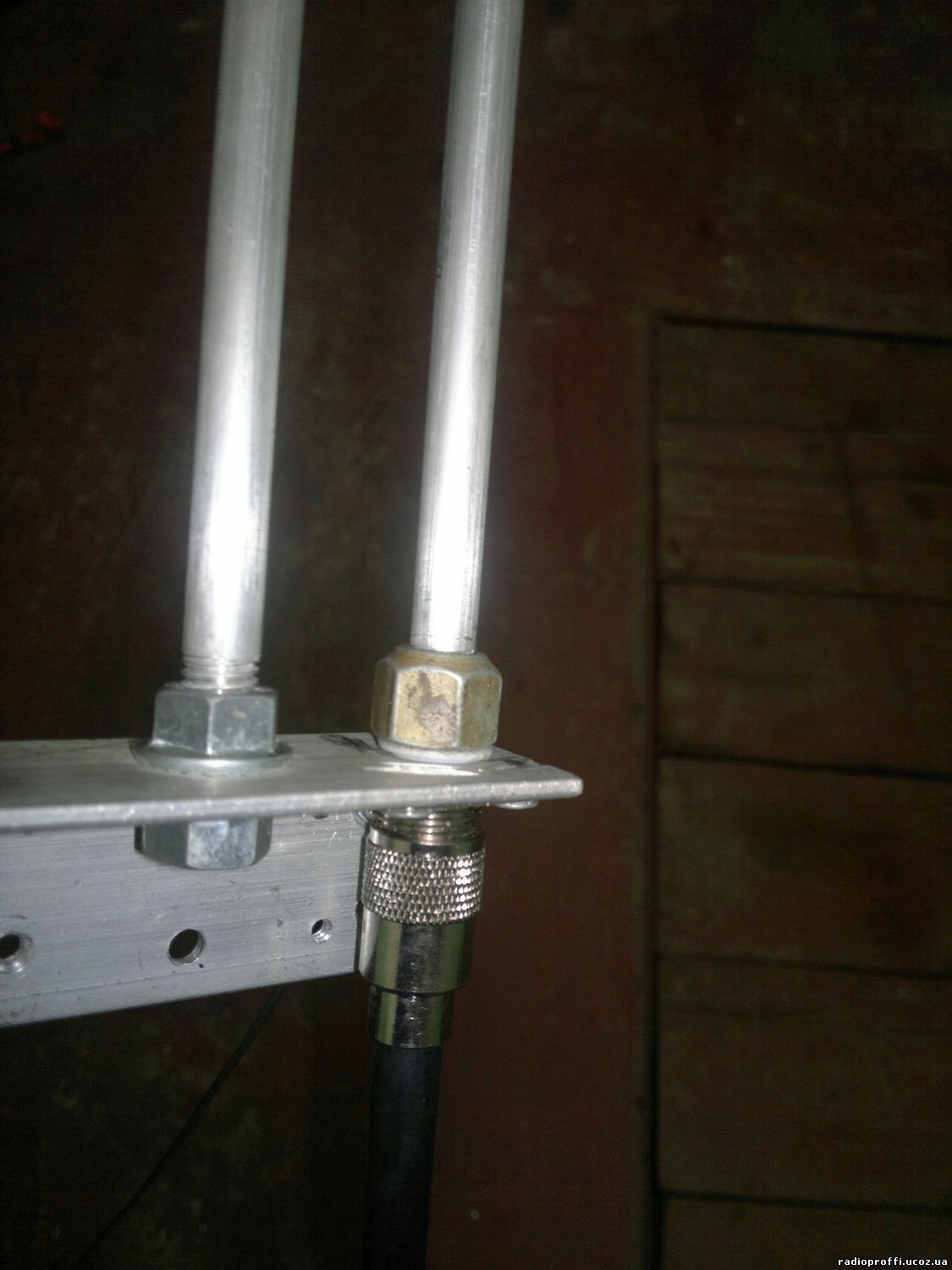

Вид с подключенным кабелем
Прикрепления: 6988526.jpg (95.1 Kb) · 0212136.jpg (94.1 Kb) · 9573752.jpg (99.5 Kb)

UW5EIJ/315LR315

G-HДата: Воскресенье, 2015-05-31, 10:04 AM | Сообщение # 144
Частый гость
Группа: Проверенные
Сообщений: 532
Репутация: 7
Статус: Offline
Цитата eddi5113 ()
Относительно разьема, предпочитаю прямую пайку, это есть более надежный вариант, да и герметизировать легче.

Все верно, но вот только, если понадобится ревизия антенны, то снимать ее придется вместе с кабелем. А это зачастую очень неудобно, особенно, когда кабель толстый. А при наличии разъема снять кабель достаточно просто.

С герметизацией тоже особых проблем нет. Открытые соединения намазываются автомобильным герметиком, сам разъем - либо несколькими плотными слоями изоленты, либо (что предпочтительней) герметизирующей лентой на основе "сырой резины". Такая лента продается в "Эпицентре" в отделе электротоваров. Стоит около 100 грн. за рулон.

Этой весной делал ревизию своей "Яге", простоявшей три года. Когда я снял герметизацию с разъема он сиял, как новенький. Ни грамма влаги, ни грамма коррозии.
73!

Сообщение отредактировал G-H - Понедельник, 2015-06-01, 10:08 AM

ПавелДата: Воскресенье, 2015-05-31, 11:27 AM | Сообщение # 145
Частый гость
Группа: Друзья
Сообщений: 638
Репутация: 18
Статус: Offline

Цитата
Воплотил я мечту с разъёмом,
Блин! как ты это сделал?:)
UW5EDP

MIXAДата: Воскресенье, 2015-05-31, 12:28 PM | Сообщение # 146
Професионал
Группа: Проверенные
Сообщений: 361
Репутация: 8
Статус: Offline
Цитата Павел ()
Блин! как ты это сделал?:)
Так и знал что зададут этот вопрос  cool
Можно было бы сказать "секрет фирмы" shutup , да на то он и форум чтобы делиться опытом shades .
Итак попытаюсь пошагово объяснить как я воплотил задумку:
1. понадобиться разъём, болт или шпилька М10 и "удлинённая" гайка М10, изолирующая шайба;
2. сверлим болт вдоль его оси по центру сверлом на 3 (соответственно диаметру штирька на разъёме);
3. потом отрезаем болт (резьбу от болта) с просверленным вдоль оси отверстием, длина болта миллиметров 5-6 (три витка резьбы);
4. напаиваем резьбу на разьём, надеваем на резьбу изолирующую шайбу и накручиваем гайку.

Всё, разъём готов! Надеюсь доступно объяснил?
UW5EIJ/315LR315

eddi5113Дата: Воскресенье, 2015-05-31, 6:35 PM | Сообщение # 147
Професионал
Группа: Проверенные
Сообщений: 309
Репутация: 4
Статус: Offline
MIXA,
Цитата
болт или шпилька М10
Вопрос, из какого материала?
G-H,
Цитата
это зачастую очень не удобно,
У меня присутствует разьем внизу металлической мачты с подведенным к нему кабелем РК-75-7-11 (как бы магистральный), а дальше РК-75-4-11 на стек на диэлектрической мачте и которую легко снять для проведения любых работ связанных с обслуживанием АФУ. Просто терпеть не могу электрораспределительные коробки на вибраторах ВК из пластика неизвестной диэлектрической проницаемости и с балуном в середине. Эти сооружения уводят резонанс вибратора, по этому-ничего лишнего там быть не должно-мое мнение. smile

MIXAДата: Воскресенье, 2015-05-31, 11:14 PM | Сообщение # 148
Професионал
Группа: Проверенные
Сообщений: 361
Репутация: 8
Статус: Offline
Цитата eddi5113 ()
Вопрос, из какого материала?
Сталь, марка неизвестна. Нержавейку как я понял в постройке антенны категорически не рекомендуют использовать cool
UW5EIJ/315LR315

eddi5113Дата: Понедельник, 2015-06-01, 9:24 AM | Сообщение # 149
Професионал
Группа: Проверенные
Сообщений: 309
Репутация: 4
Статус: Offline
MIXA,
Цитата
Сталь, марка неизвестна.
Латунь было бы по лучше, сталь подвержена коррозии под действием тока и окружающей среды. С нержавейкой не сталкивался. Откуда инфа о запрете?

MIXAДата: Понедельник, 2015-06-01, 10:18 AM | Сообщение # 150
Професионал
Группа: Проверенные
Сообщений: 361
Репутация: 8
Статус: Offline
Цитата eddi5113 ()
Латунь было бы по лучше
Согласен, только где взять кусочек латунной резьбы М10 ? dry Она кстати и припаялась бы легче, а то с о сталькой намучился unsure
Цитата eddi5113 ()
Откуда инфа о запрете
От Андрея US5EQQ, он уже имел "горький опыт" постройки антенн с применением нержавейки, по его словам, такие антенны "мягко говоря, не работают". prof
UW5EIJ/315LR315
