Постройка УКВ антенны на 2м и 70см
|
|
| MIXA | Дата: Понедельник, 2015-06-01, 2:41 PM | Сообщение # 151 |
 Професионал
Группа: Проверенные
Сообщений: 361
Статус: Offline

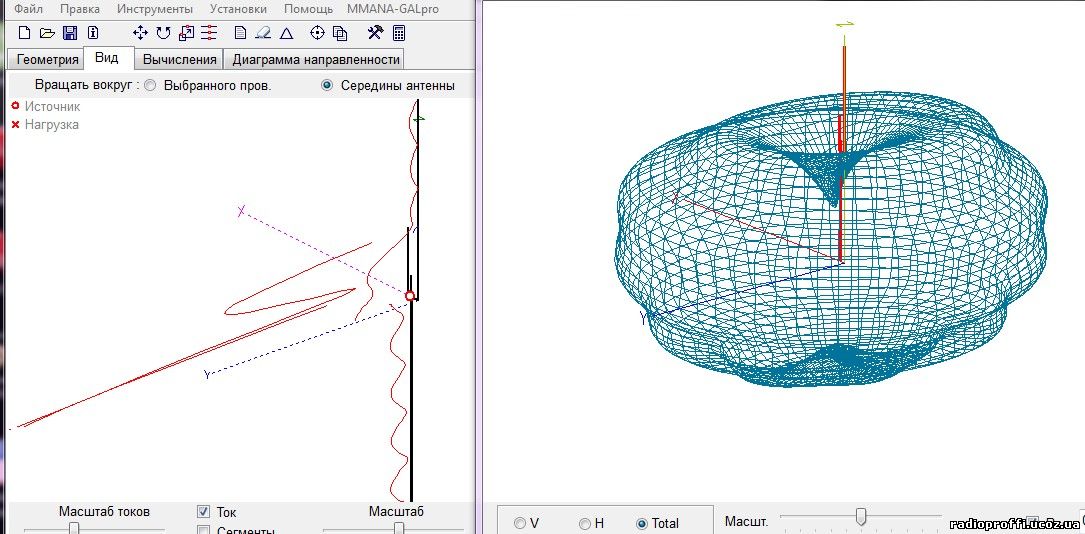

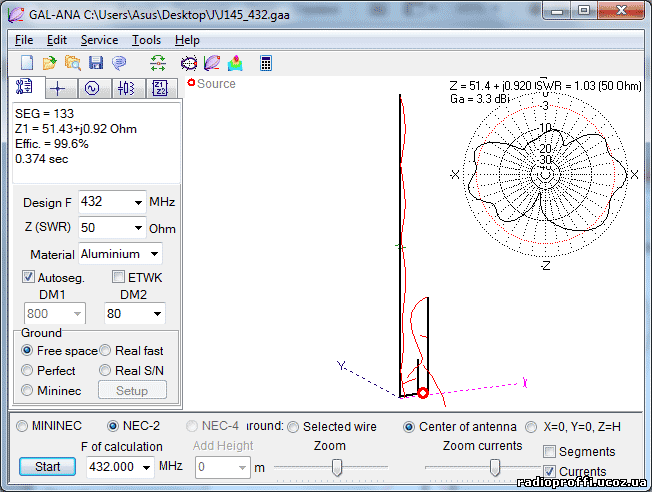

| Вот Вам ещё показатели антенны при расчётах в программе GAL-ANA

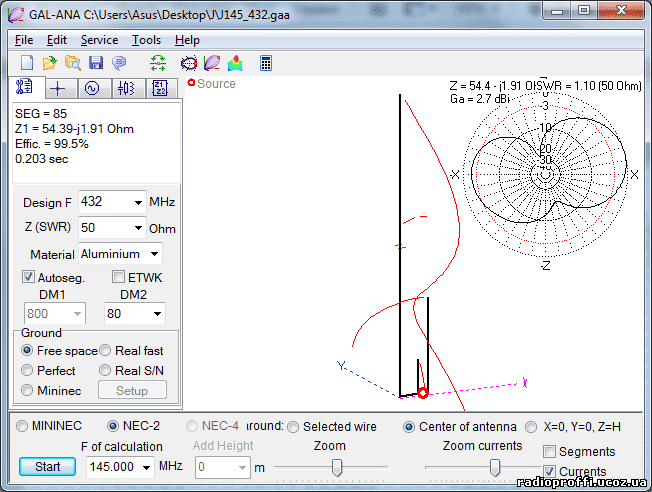

на диапазон 2м.

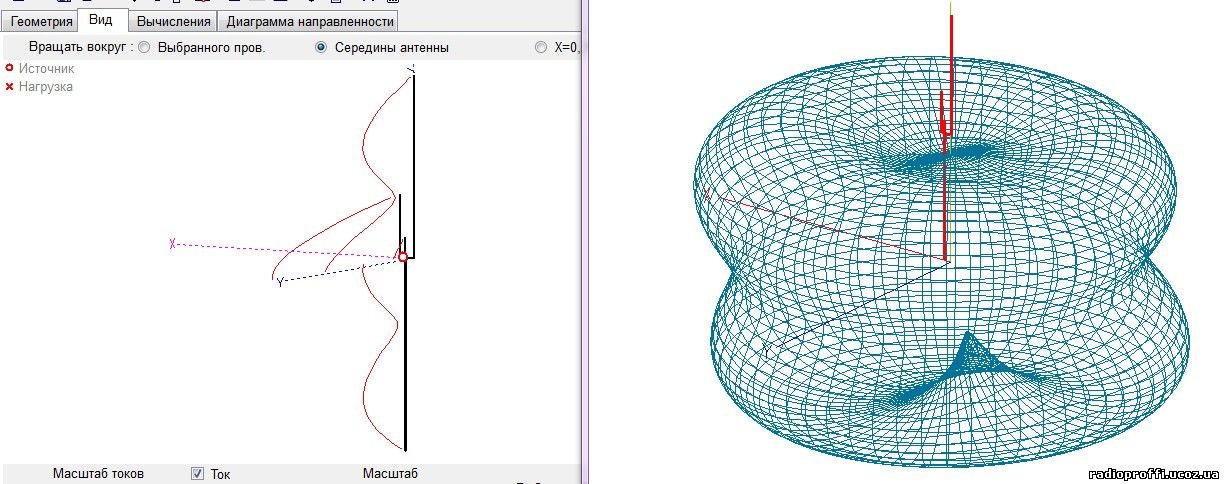

и на 70 см
UW5EIJ/315LR315
|
| |
| |
| eddi5113 | Дата: Понедельник, 2015-06-01, 3:41 PM | Сообщение # 152 |
 Професионал
Группа: Проверенные
Сообщений: 309
Статус: Offline
| MIXA, Цитата где взять кусочек латунной резьбы М10 ?  Добавлено (01.06.2015, 15:41)
---------------------------------------------
Кто выполнил расчет?
|
| |
| |
| MIXA | Дата: Вторник, 2015-06-02, 9:24 AM | Сообщение # 153 |
|
Професионал
Группа: Проверенные
Сообщений: 361
Статус: Offline
| Цитата eddi5113 (  ) Кто выполнил расчет?  , там и подробное описание всех плюсов и минусов данной конструкции
UW5EIJ/315LR315
|
| |
| |
| eddi5113 | Дата: Вторник, 2015-06-02, 1:23 PM | Сообщение # 154 |
|
Професионал
Группа: Проверенные
Сообщений: 309
Статус: Offline
| MIXA, Меня озадачил тот факт, что GAL ANA лицензионная, а это стоит денег и не малых. С этой статьей сталкивался год назад, был актуален интерес к двух диапазонным вертикалам в качестве обзорной антенны, но решил проблему по своему. Что касается этой антенны, то судя по графикам расчет был выполнен в свободном пространстве без учета влияния мачты.А мачта влияет. Так на 145MGz. Так на 435MGz. Если есть возможность, про меряйте характеристики без металлической мачты.
|
| |
| |
| MIXA | Дата: Воскресенье, 2015-06-14, 8:05 PM | Сообщение # 155 |
|
Професионал
Группа: Проверенные
Сообщений: 361
Статус: Offline
| Цитата eddi5113 ( ) Что касается материала, алюминиевый пруток или трубка, практически ни какой разницы.
Просто в эту субботу был на Курчатовском и решил приблизительно прикинуть расходы  на постройку антенны "волновой канал". Алюм. трубки либо прута нужно около 6 метров , так вот, цена 6мм. трубки = 18 грн за метр, а 6мм. прутка = 40 грн за метр. А на 6 метрах разница солидная набегает.
UW5EIJ/315LR315
|
| |
| |
| eddi5113 | Дата: Воскресенье, 2015-06-14, 9:54 PM | Сообщение # 156 |
|
Професионал
Группа: Проверенные
Сообщений: 309
Статус: Offline
| MIXA, Цитата Это хорошо что практически никакой разницы! Цитата постройку антенны "волновой канал" |
| |
| |
| Greyman | Дата: Понедельник, 2015-06-15, 10:20 AM | Сообщение # 157 |
 Завсегдатай
Группа: Проверенные
Сообщений: 1147
Статус: Offline
| Цитата MIXA ( ) цена 6мм. трубки
Мне таки понравилась антенна 3+4 от RA6FAA. Хочу сделать красивый походный вариант.
|
| |
| |
| MIXA | Дата: Понедельник, 2015-06-15, 10:44 AM | Сообщение # 158 |
|
Професионал
Группа: Проверенные
Сообщений: 361
Статус: Offline
| Цитата Greyman ( ) Думаю, это уже будет другая тема, а эту хотелось бы все таки довести до логического конца. На данный сайт приходят новички и какой бы результат не получился бы, все таки это опыт! Так что ждем завершения проекта  , проект я не забросил и в ближайшее время (после 17-го числа) доведу до завершения и отпишусь в данной теме с фото  законченной и установленной антенны, а также с показаниями приборов.
Цитата Greyman ( ) Михаил, а часом не заметили: есть ли там трубки диаметром 4 мм?  что алюм. трубки "маленького" диаметра в наличии на Курчатовском были.
UW5EIJ/315LR315
|
| |
| |
| Greyman | Дата: Понедельник, 2015-06-15, 11:11 AM | Сообщение # 159 |
|
Завсегдатай
Группа: Проверенные
Сообщений: 1147
Статус: Offline
| Цитата MIXA ( ) Конкретно не задавал вопрос продавцам о наличии и стоимости 4 мм. алюм. трубок (так как искал 6мм.), но зрительно припоминаю что алюм. трубки "маленького" диаметра в наличии на Курчатовском были.
И еще уточняющий вопрос: в каком месте Вы брали?
Я когда делал 5+6 от RZ9CJ нашел только в одном месте: при входе со стороны автовокзала сразу вправо и держась, правой стороны, нашел только один контейнер с дюралем в начале ряда с металлопродукций (где уголки, кругляк, трубы и т.п.). Больше не нашел нигде.
Сообщение отредактировал Greyman - Понедельник, 2015-06-15, 11:45 AM |
| |
| |
| MIXA | Дата: Понедельник, 2015-06-15, 11:57 AM | Сообщение # 160 |
|
Професионал
Группа: Проверенные
Сообщений: 361
Статус: Offline
| Цитата Greyman ( ) нашел только один контейнер с дюралем в начале ряда с металлопродукций (где уголки, кругляк, трубы и т.п.). Больше не нашел нигде.
Там чуток дальше по правой стороне ещё одна точка была (практически напротив того места что Вы указали), но там в основном обрезки.
UW5EIJ/315LR315
|
| |
| |
| G-H | Дата: Понедельник, 2015-06-15, 5:54 PM | Сообщение # 161 |
 Частый гость
Группа: Проверенные
Сообщений: 532
Статус: Offline
| На Курчатовском с дюралем одна только точка и есть. Как раз та, что вы указали - в начале ряда.
Всегда там беру металл. Больше не встречал.
Есть еще прутки и трубки алюминиевые в "Эицентре", но цена там не гуманная.
73!
|
| |
| |
| BRAMBUL | Дата: Вторник, 2015-06-16, 11:27 AM | Сообщение # 162 |
|
Професионал
Группа: Проверенные
Сообщений: 417
Статус: Offline
| для диаметров 4-5мм, я сильно не заморачивался по поводу трубки, брал провод АПВ-16(квадратов), это примерно 4,5мм, разница в цене существенная.
ut7e.com
|
| |
| |
| Greyman | Дата: Вторник, 2015-06-16, 2:06 PM | Сообщение # 163 |
|
Завсегдатай
Группа: Проверенные
Сообщений: 1147
Статус: Offline
| Цитата BRAMBUL ( ) для диаметров 4-5мм, я сильно не заморачивался по поводу трубки, брал провод АПВ-16(квадратов), это примерно 4,5мм, разница в цене существенная.
Но для моих задач, во-первых, провод лучше брать 12 квадратов Ближе к диаметру в 4 мм (увеличение диаметра сильно сказывается на диаграмме антенн с питанием по одному кабелю), да и полегче чуток будет. Из такого проводя я делал экспериментальный домашний вариант (см. Сообщение #122от 26.05.2015, 13:4)
Во-вторых, есть желание сделать походную разборную антенну. А значит и требования к жесткости элементов должны быть другие. Ну некогда там будет ровнять элементы: или пиво на солнышке нагреется, или шашлык остынет :).
|
| |
| |
| BRAMBUL | Дата: Вторник, 2015-06-16, 7:58 PM | Сообщение # 164 |
|
Професионал
Группа: Проверенные
Сообщений: 417
Статус: Offline
| Цитата Greyman718
Но для моих задач, во-первых, провод лучше брать 12 квадратов Ближе к диаметру в 4 мм (увеличение диаметра сильно сказывается на диаграмме антенн с питанием по одному кабелю), да и полегче чуток будет.
а подскажите как именно сказывается на диаграмме антенны, и где можно найти провод сечением 12 квадратов?
ut7e.com
Сообщение отредактировал BRAMBUL - Вторник, 2015-06-16, 8:00 PM |
| |
| |
| Greyman | Дата: Вторник, 2015-06-16, 8:53 PM | Сообщение # 165 |
|
Завсегдатай
Группа: Проверенные
Сообщений: 1147
Статус: Offline
| Цитата BRAMBUL ( ) а подскажите как именно сказывается на диаграмме антенны, и где можно найти провод сечением 12 квадратов?

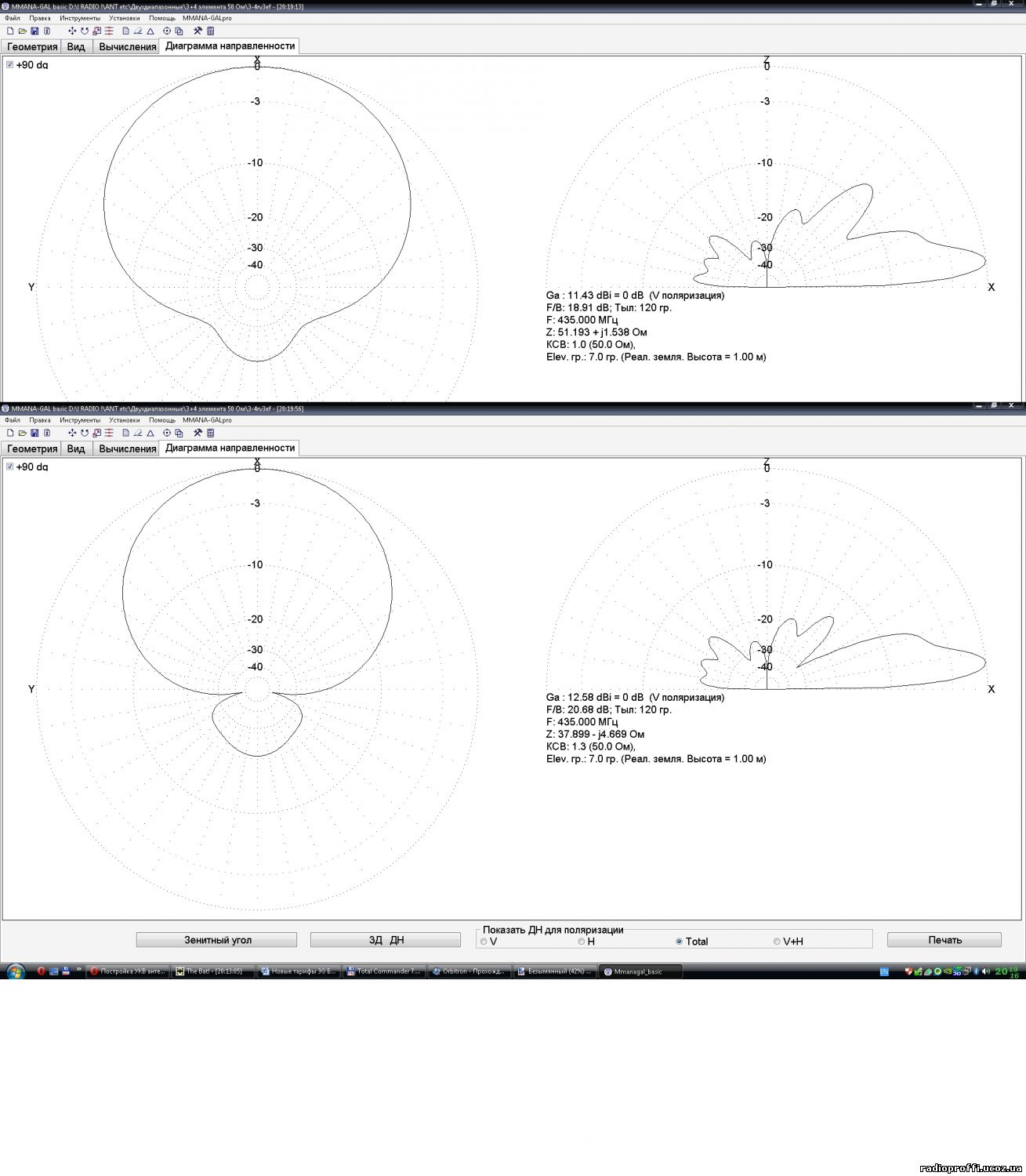

Во втором случае вроде бы и усиление выше, и соотношение вперед-назад лучше, и КСВ не очень вырастает, но сильно прижатый лепесток для работы через спутники меня не устроил.
Это для диапазона 435 МГц (при реальной высоте в 1 метр), т.е. на прием, где узкий лепесток себе же трудности создавать. На 145 МГц изменения мизерны.
Что касается сечения провода, то вопрос оказался интересным
На Курчатовском подошел к первому попавшемуся продавцу, предварительно прикинув какого сечения нужен провод. Спросил - есть ли провод 12 квадратов? На утвредительный ответ попросил отмотать пяток метров. Дома измерил диаметр жилы - 4,2 мм, т.е. сечение 13,85 квадратов. Сейчас глянул какие бывают сечения и рассмеялся: нет ни 12, ни 14 квадратов Есть 10 и 16 Значит производитель таки экономит и прилично
|
| |
| |
