GreymanДата: Пятница, 2015-06-19, 7:16 PM | Сообщение # 181
Завсегдатай
Группа: Проверенные
Сообщений: 1147
Репутация: 23
Статус: Offline
Ларчик просто открывается smile

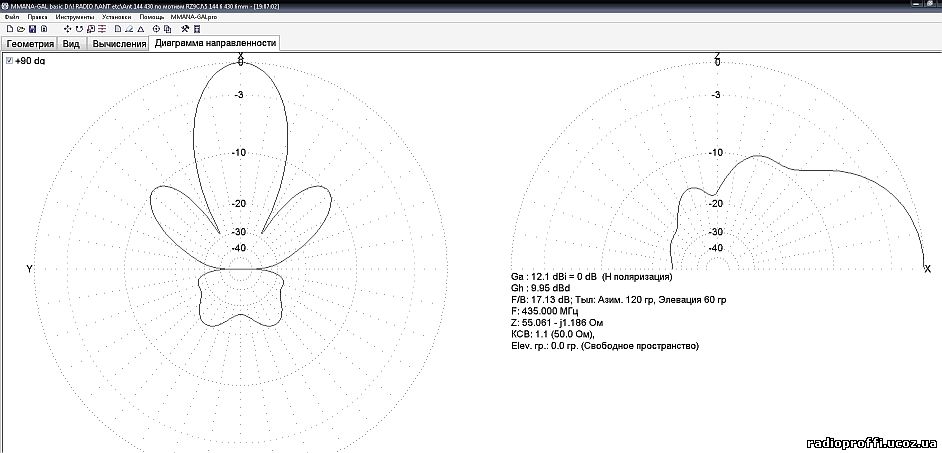

Я брал файл *.maa с интернета. И, собственно, ним все время и пользовался для оценки диаграммы этой антенны. Но, в этом файле все элементы расположены горизонтально smile
Отсюда и диаграмма смотрится совсем по другому:

Добавлено (19.06.2015, 19:15)
---------------------------------------------
Соответственно и для антенны 3+4 она выглядит не так, как у Вас smile

Добавлено (19.06.2015, 19:16)
---------------------------------------------
Я бы вообще, исходя из небольшого но практического опыта, для сравнения располагал бы элементы по диагонали. Потому как при работе "с руки" так оно чаще всего и получается smile

Прикрепления: 5880260.jpg (137.3 Kb)

eddi5113Дата: Пятница, 2015-06-19, 7:53 PM | Сообщение # 182
Професионал
Группа: Проверенные
Сообщений: 309
Репутация: 4
Статус: Offline
Greyman,
Цитата
Я бы вообще, исходя из небольшого но практического опыта, для сравнения
располагал бы элементы по диагонали. Потому как при работе "с руки" так
оно чаще всего и получается

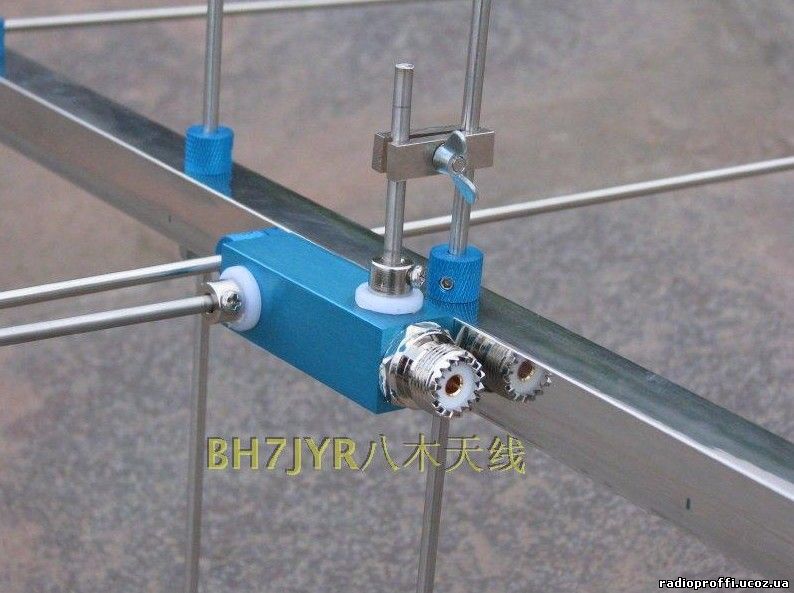

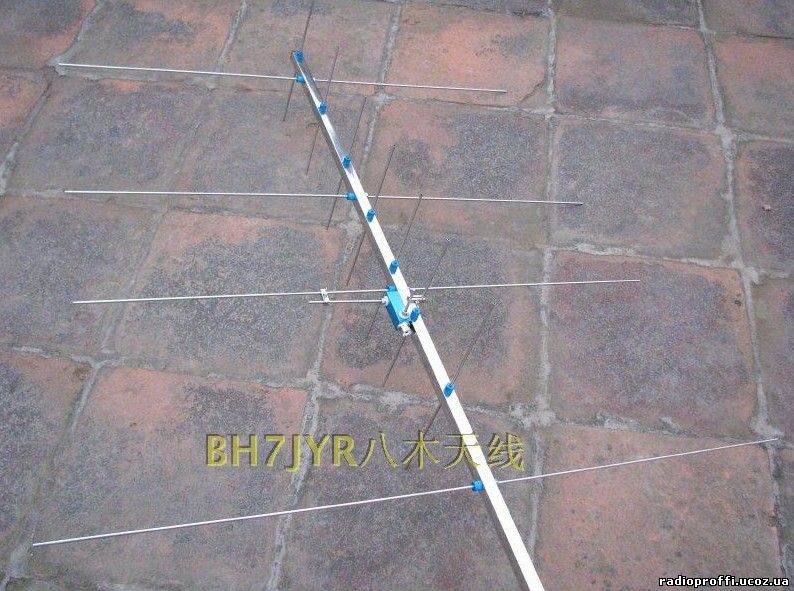

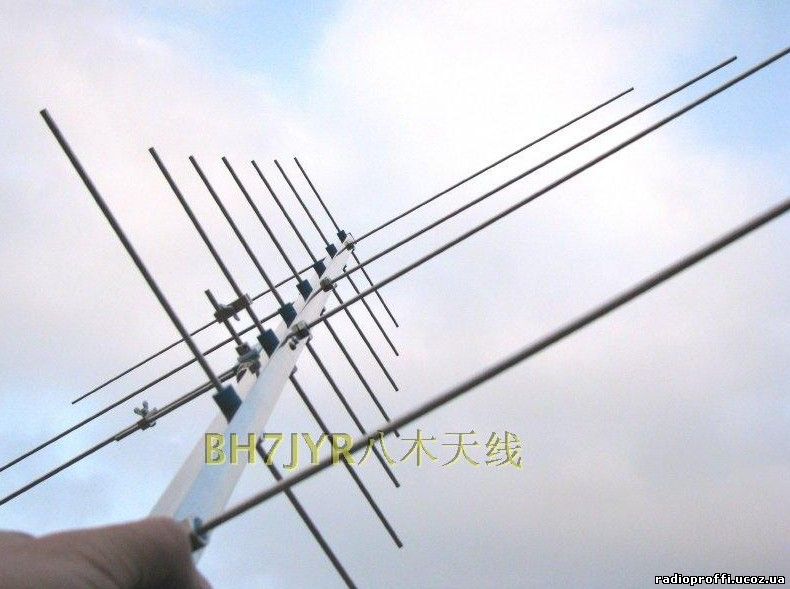

Кросс яги был бы по лучше, элементы не мешают друг другу, так как работают в разных плоскостях, но напрягает подключение, или два кабеля, или диплексер. Вот так китайцы выполнили антенну. Вот такую антенну да по спутника пройтись! smile
Прикрепления: 8396408.jpg (141.8 Kb) · 6767963.jpg (89.9 Kb) · 5015673.jpg (96.5 Kb)

GreymanДата: Пятница, 2015-06-19, 8:30 PM | Сообщение # 183
Завсегдатай
Группа: Проверенные
Сообщений: 1147
Репутация: 23
Статус: Offline
Да, смотрится красиво!
Но, сдается мне, долго в руках держать такую антенну будет тяжеловато, а? smile

В условиях отсутствия аппаратуры для работы CW/SSB на 432 МГц меня пока интересует работа только через SO-50. Единственный радиолюбительский спутник, который работает FM. И затевать что-то серьезное, честно говоря, нет никакого желания.

Я сейчас больше голову ломаю как сделать легко собираемую 3+4 от RA6FOO.
Пробный вариант себя показал с положительной стороны. Хочется надежную разборную конструкцию. И если с рефлекторами и директорами вариантов много, то вибратор 145 МГц пока не вырисовывается sad

GreymanДата: Пятница, 2015-06-19, 8:42 PM | Сообщение # 184
Завсегдатай
Группа: Проверенные
Сообщений: 1147
Репутация: 23
Статус: Offline

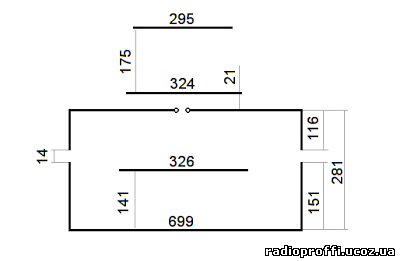

И, хотя не совсем по теме, но может кому интересно будет: Богдан, UR3PGW, используя Baofeng UV-5R и антенну 2 элемента MOXON 145 MHz + 3 элемента на 436 MHz с питанием по одному кабелю (разработка LY2SS), работя "с руки" провел за год около 1000 QSO с 32 странами, взял 115 квадратов. Самая дальняя связь с UA9FFF - примерно 5500 км.



Прикрепления: 3143640.jpg (78.6 Kb) · 7895454.png (9.6 Kb)


Сообщение отредактировал Greyman - Суббота, 2015-06-20, 10:17 AM

eddi5113Дата: Пятница, 2015-06-19, 9:46 PM | Сообщение # 185
Професионал
Группа: Проверенные
Сообщений: 309
Репутация: 4
Статус: Offline
Greyman,
Цитата
Я сейчас больше голову ломаю как сделать легко собираемую 3+4 от RA6FOO.

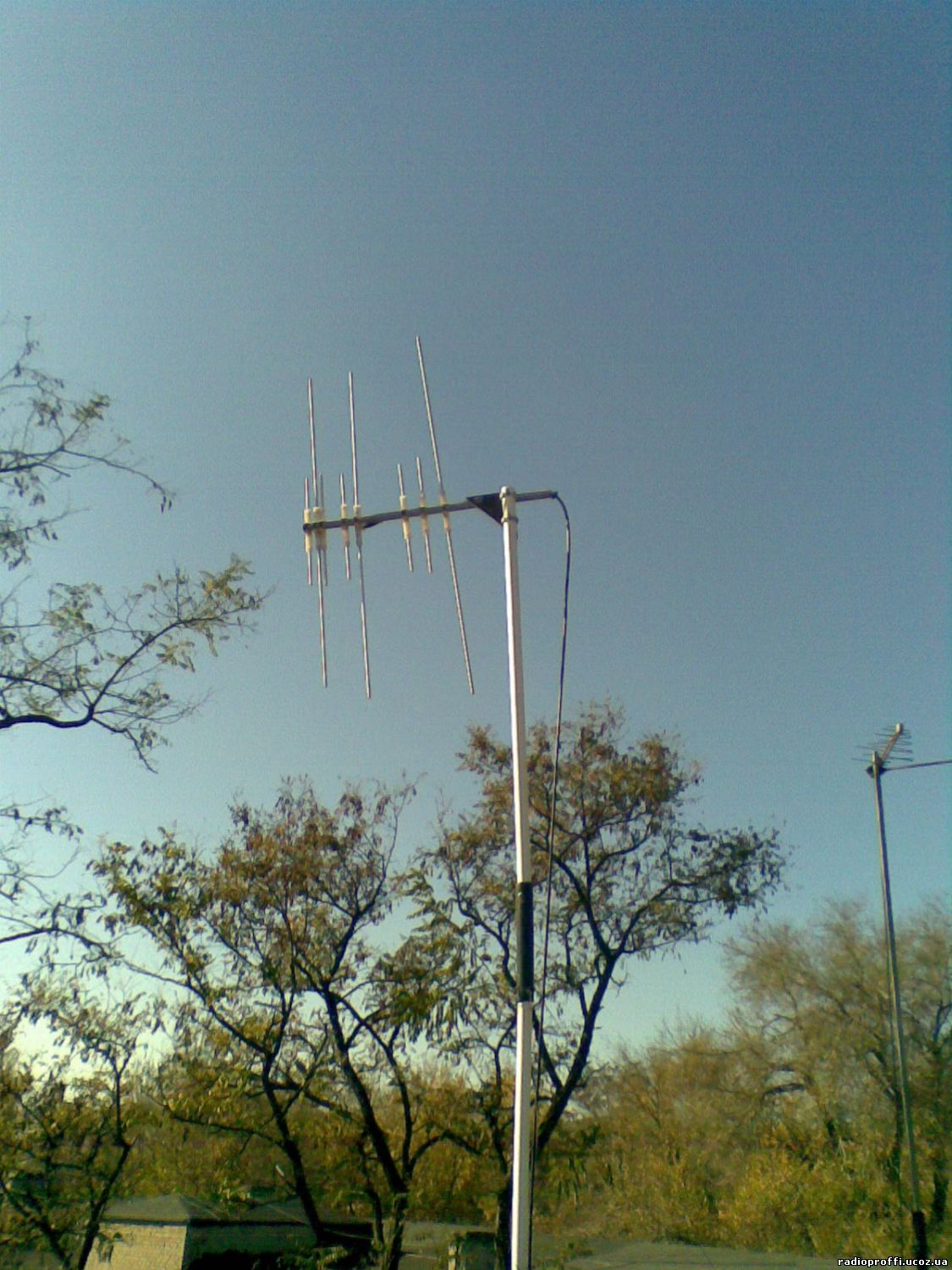

Владимир, у меня антенна 3+5 трубка 8ф отработала около двух лет. Не выдержали водопроводные крепления, особенно на вибраторе, там довольно таки было тонко. Эти крепления не выдерживают нагрева и низких температур, пластик становится рыхлым и не способен держать нагрузку. Вот такой был вид антенны до замены на другую. sad Но неудача тоже опыт. Для постройки следующей антенны в качестве бума я использовал сосновый брус, сделал соответствующую защиту, нужным диаметром сверла выбрал ложбины под ложе элементов и прихватил их саморезами. Сам вибратор был собран на стекло текстолитовой пластине укрепленной с помощью пластиковых стяжек. Ну а эту пластину укрепить не состовляет труда если придать ей определенную форму. smile
Прикрепления: 6456769.jpg (180.5 Kb)

MIXAДата: Суббота, 2015-06-20, 0:15 AM | Сообщение # 186
Професионал
Группа: Проверенные
Сообщений: 361
Репутация: 8
Статус: Offline
Цитата Greyman ()
Самая дальняя связь с UA9FF - примерно 5500 км.
Подобная связь music при помощи вышеописанной антенны "2 элемента MOXON 145 MHz + 3 элемента на 436 MHz"проводилась через спутник SO-50 ?
UW5EIJ/315LR315

GreymanДата: Суббота, 2015-06-20, 0:31 AM | Сообщение # 187
Завсегдатай
Группа: Проверенные
Сообщений: 1147
Репутация: 23
Статус: Offline
Цитата MIXA ()
Подобная связь при помощи вышеописанной антенны "2 элемента MOXON 145 MHz + 3 элемента на 436 MHz"проводилась через спутник SO-50 ?
Да, конечно. SO-50 единственный спутник, который позволяет работать FM.

Добавлено (20.06.2015, 00:31)
---------------------------------------------
Вот здесь можно почитать http://lrv.net.ua/forum/index.php?topic=77.0
Богдан рассказывает о своих первых шагах в работе через SO-50
Кстати, ради интереса посмотрел расстояние между двумя локаторами UR3PGW и UA9FFF smile Ну никак там нет 5500 км smile :) smile Сейчас напишу Богдану smile

Сообщение отредактировал Greyman - Суббота, 2015-06-20, 0:39 AM

eddi5113Дата: Суббота, 2015-06-20, 9:45 AM | Сообщение # 188
Професионал
Группа: Проверенные
Сообщений: 309
Репутация: 4
Статус: Offline

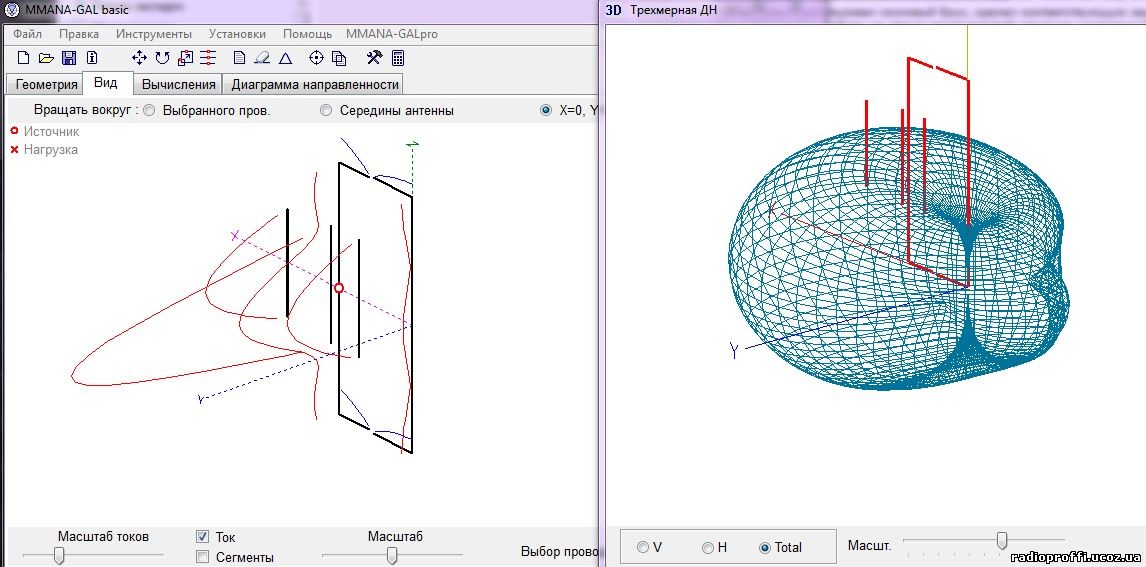

Greyman,                              За счет загиба двоечных элементов, автор данной антенны, убрал паразитный резонанс при работе на 435MGz и как результат, чистая и красивая Д.Н. smile
Прикрепления: 7000719.jpg (145.7 Kb)

G-HДата: Суббота, 2015-06-20, 12:34 PM | Сообщение # 189
Частый гость
Группа: Проверенные
Сообщений: 532
Репутация: 7
Статус: Offline
Цитата Greyman ()
Кстати, ради интереса посмотрел расстояние между двумя локаторами UR3PGW и UA9FFF Ну никак там нет 5500 км
Он наверное добавил сюда расстояние до спутника и обратно smile
73!

GreymanДата: Суббота, 2015-06-20, 4:35 PM | Сообщение # 190
Завсегдатай
Группа: Проверенные
Сообщений: 1147
Репутация: 23
Статус: Offline
Спросил у Богдана. Пишет, что "посмотрел на QRZ.COM на странице UA9FFF В РАЗДЕЛЕ DETAIL и именно там от меня к нему было указано этот километраж". Позже исправить уже не смог: сайт не дает возможности редкатировать.
На радостях и не такие ляпы бывают smile По себе знаю smile
На данный момент у Богдана самый дальние связи: c EX8MLT (loc. MN72ht 3819.2 km), UA9UIZ (loc. NO46ec 4077.8 km) Правда, пишет, что орбиты были очень низкие. На QSO отводилось не более 10секунд.

Добавлено (20.06.2015, 16:33)
---------------------------------------------
Кстати, ради интереса только что глянул на QRZ.com. Показывает расстояние от меня до RA9FFF:
Distance    3275.9 mi (5272.0 km)
smile

Добавлено (20.06.2015, 16:35)
---------------------------------------------

Цитата eddi5113 ()
За счет загиба двоечных элементов, автор данной антенны, убрал паразитный резонанс при работе на 435MGz и как результат, чистая и красивая Д.Н.
Интересно получается.
Сейчас гляну, что еще есть у LY2SS.

GreymanДата: Суббота, 2015-06-20, 6:22 PM | Сообщение # 191
Завсегдатай
Группа: Проверенные
Сообщений: 1147
Репутация: 23
Статус: Offline
Цитата eddi5113 ()
За счет загиба двоечных элементов, автор данной антенны, убрал паразитный резонанс при работе на 435MGz и как результат, чистая и красивая Д.Н.

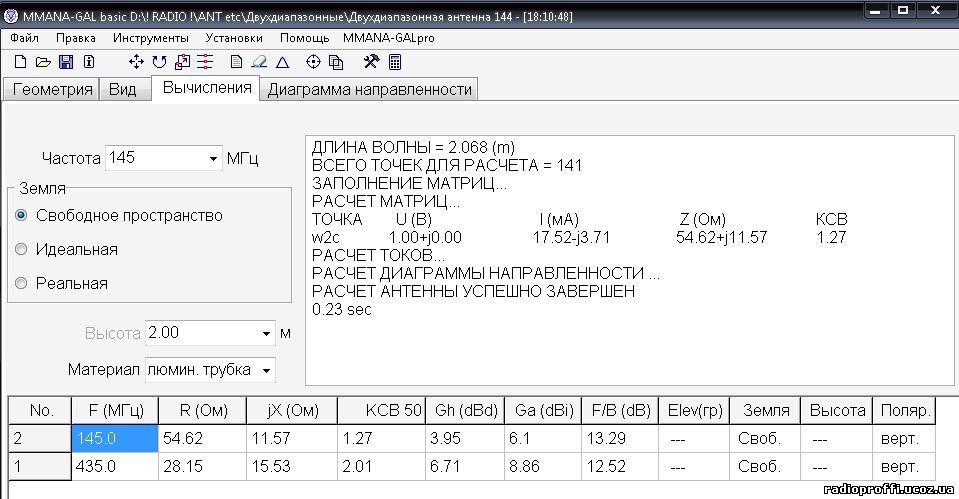

Эдуард, попробовал прописать эту антенну в MMANA и что-то совсем плохие параметры получились. Что не так сделал, не подскажете?



Добавлено (20.06.2015, 18:22)
---------------------------------------------
Что-то никак архив с *.maa не добавлю... Появляется уведомление - недопустимый формат изображения sad
Прикрепления: 3977931.jpg (159.3 Kb)


Сообщение отредактировал Greyman - Суббота, 2015-06-20, 6:33 PM

eddi5113Дата: Суббота, 2015-06-20, 8:26 PM | Сообщение # 192
Професионал
Группа: Проверенные
Сообщений: 309
Репутация: 4
Статус: Offline
Greyman,
Цитата
Что не так сделал
Владимир, а какой радиус проводов в исходном файле? Я подставил под шестерку и показания тоже были завышены. Пришлось пересчитать.
Цитата
недопустимый формат изображения
У меня тоже такая проблема. wacko

Добавлено (20.06.2015, 20:26)
---------------------------------------------
Даже зазиповал, все равно не принимает.


GreymanДата: Суббота, 2015-06-20, 8:55 PM | Сообщение # 193
Завсегдатай
Группа: Проверенные
Сообщений: 1147
Репутация: 23
Статус: Offline
Цитата eddi5113 ()
Владимир, а какой радиус проводов в исходном файле? Я подставил под шестерку и показания тоже были завышены. Пришлось пересчитать.
Я за основу брал аналогичную антенну тольк на 435 там было 6 элементов. Диаметр провода - 6 мм (радиус - 3 в MMANA).
Написал Богдану, может у него есть правильный файл.

eddi5113Дата: Суббота, 2015-06-20, 9:14 PM | Сообщение # 194
Професионал
Группа: Проверенные
Сообщений: 309
Репутация: 4
Статус: Offline
Greyman,
Цитата
Я за основу брал аналогичную антенну тольк на 435 там было 6 элементов.
Это случайно, не от RZ9CJ? Она у него полная лажа по всем параметрам. smile

GreymanДата: Суббота, 2015-06-20, 9:19 PM | Сообщение # 195
Завсегдатай
Группа: Проверенные
Сообщений: 1147
Репутация: 23
Статус: Offline
Нет, RX3DRC . Брал тут:

http://www.radioscanner.ru/forum/topic22771.html
