Постройка УКВ антенны на 2м и 70см
|
|
| Greyman | Дата: Воскресенье, 2015-06-21, 5:28 PM | Сообщение # 211 |
 Завсегдатай
Группа: Проверенные
Сообщений: 1147
Статус: Offline
| Цитата eddi5113 (  ) У меня вот так получилось. Владимир, есть такое понятие как оптимизация, не бойтесь ею пользоваться.
А оптимизировать все элементы что-то не получается...
|
| |
| |
| eddi5113 | Дата: Воскресенье, 2015-06-21, 8:59 PM | Сообщение # 212 |
 Професионал
Группа: Проверенные
Сообщений: 309
Статус: Offline

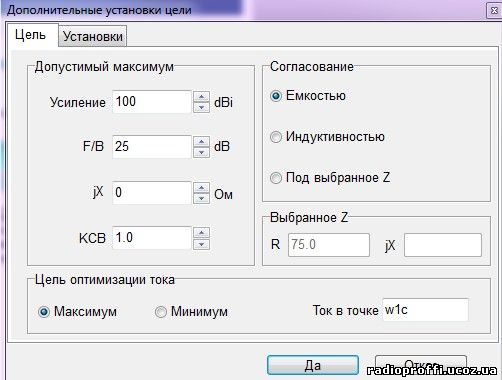

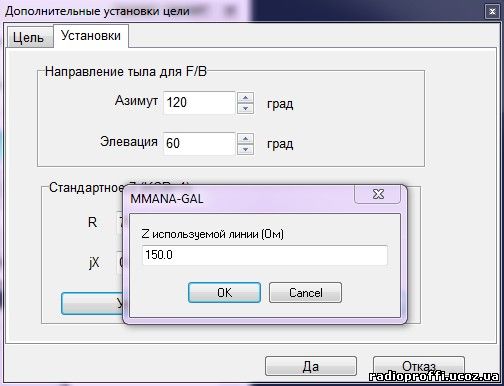

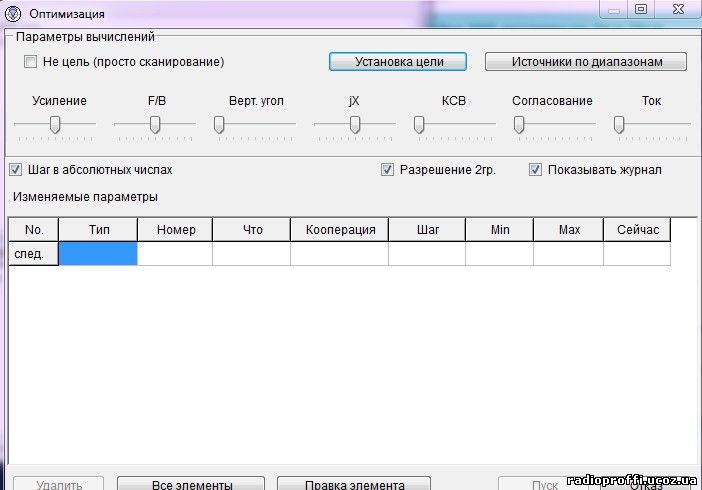

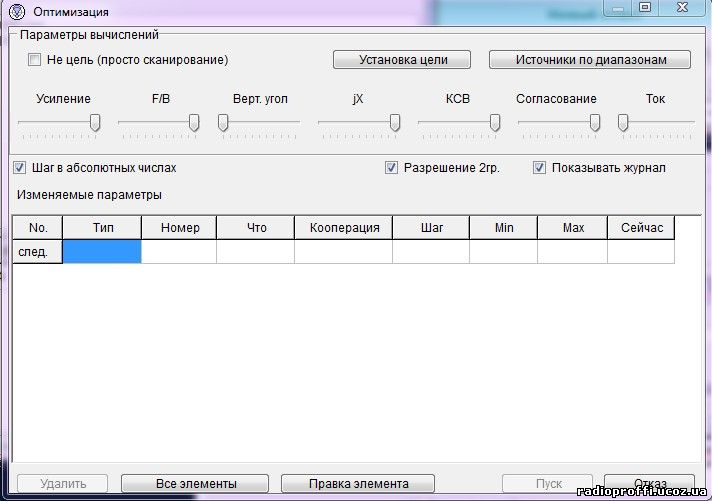

| Greyman, Цитата А оптимизировать все элементы что-то не получается...  Остальные не нужны. Далее жмем кнопку "установка цели", открывается окно: Давим кнопку "Под выбранное Z. После этого нажимаем "Установки" Опять открывается окно, выставляем нужный импеданс модели (на примере 75ом), после этого в этом же окне давим кнопку "Установить Z для hairpin-согласования" открывается маленькое окно в котором выстовляем сопротивление применяемого кабеля (антенна 50ом значит и кабель 50ом). Далее, выставили значения, делаем ОК- окно пропадет, на оставшемся жмем "да", оно тоже пропадает . Остется это: Нажимаем "Все элементы" и тут самое важное для двух диапазонок, открываются и те и другие их легко различить по длинне элементов. Для начала оптимизируем двоечные элементы, что бы это сделать, надо убрать из таблицы все элементы семидесятки и их позиции- они будут под одним номером. Как это сделать? наводим мышку на номер удаляемого элемента, щелкаем правой кнопкой мышки-появляется меню в котором есть команда "Удалить эту строку". Так проделываем со всеми не нужными в расчете элементами, после этого жмем "Пуск". После расчета двойки, оптимизируем семидесятку. По новой жмем "Все элементы" и на этот раз убираем все двоичные.Потом "Пуск" и будет все хокей! Если все таки плохо разьяснил суть, решим по скайпу.  Добавлено (21.06.2015, 20:59)
---------------------------------------------
В сообщении №210 в "добавлено", есть ссылка на яндекс диск с файлом maa. Хотелось что бы кто то надавил, в плане рабочая или нет, я ее почему то не открываю.
|
| |
| |
| Greyman | Дата: Воскресенье, 2015-06-21, 9:03 PM | Сообщение # 213 |
|
Завсегдатай
Группа: Проверенные
Сообщений: 1147
Статус: Offline
| Эдуард, спасибо огромное! Очень толково расписано!
Но где-то я, похоже, допускаю ошибку. Потому как беру для оптимизации антенну Богдана (о как! уже его именем назвал! :)), устанавливаю частоту 145 МГц и прохожу все шаги, в том числе, удаляя три элемента диапазона 70 см. Получаю отличный результат.
Далее устанавливаю частоту 435 МГц и, обновив "все элементы", удаляю элементы рамки на 2 метра (остается только 3 элемента диапазона 70 см) провожу оптимизацию. Смушает то, что сразу показывает КСВ примерно равное 20 (!) и в процессе оптимизации оно снижается до 16 с копейками. Не более... Что-то тут не так.. Может как-то нужно показывать как будут запитаны элементы для 435 МГц? ...
|
| |
| |
| eddi5113 | Дата: Воскресенье, 2015-06-21, 9:09 PM | Сообщение # 214 |
|
Професионал
Группа: Проверенные
Сообщений: 309
Статус: Offline
| Greyman, А можете дать скрин правки провода в вертикальной поляризации?
|
| |
| |
| Greyman | Дата: Воскресенье, 2015-06-21, 9:25 PM | Сообщение # 215 |
|
Завсегдатай
Группа: Проверенные
Сообщений: 1147
Статус: Offline
| После второго прохода для 435? Запросто. Но там вибрато 435 программа уменьшила до немогу
Сейчас сделаю повторно и покажу. Не сохранял результат.
|
| |
| |
| eddi5113 | Дата: Воскресенье, 2015-06-21, 9:44 PM | Сообщение # 216 |
|
Професионал
Группа: Проверенные
Сообщений: 309
Статус: Offline
| Greyman, Элементы после оптимизации 2ки не касались между собой?  Добавлено (21.06.2015, 21:44)
---------------------------------------------
Правда я немного иначе поступил с данным файлом, с начала ввел двоичные элементы, мне не понравился результат, я оптимизирывал двойку, после этого ввел элементы семидесятки и тоже провел оптимизацию- проблем не было. Но то что я описал с верху, в принципе то же самое . Просто со временем вырабатываются свои привычки коих и Вы со временем наживете.
|
| |
| |
| Greyman | Дата: Воскресенье, 2015-06-21, 9:51 PM | Сообщение # 217 |
|
Завсегдатай
Группа: Проверенные
Сообщений: 1147
Статус: Offline
| Цитата eddi5113 ( ) Элементы после оптимизации 2ки не касались между собой?
Давайте смотреть вместе:

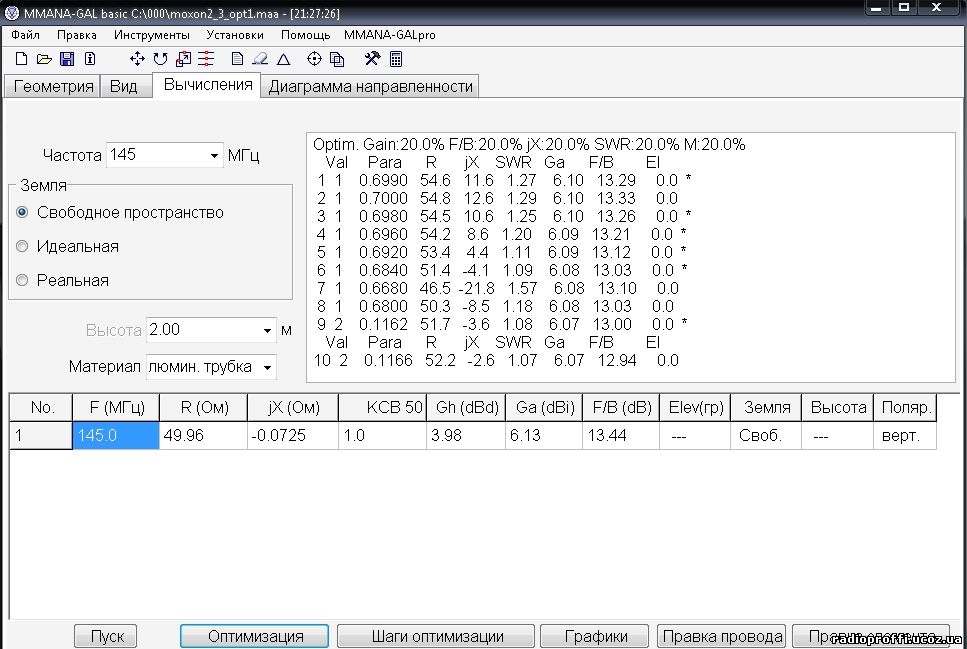

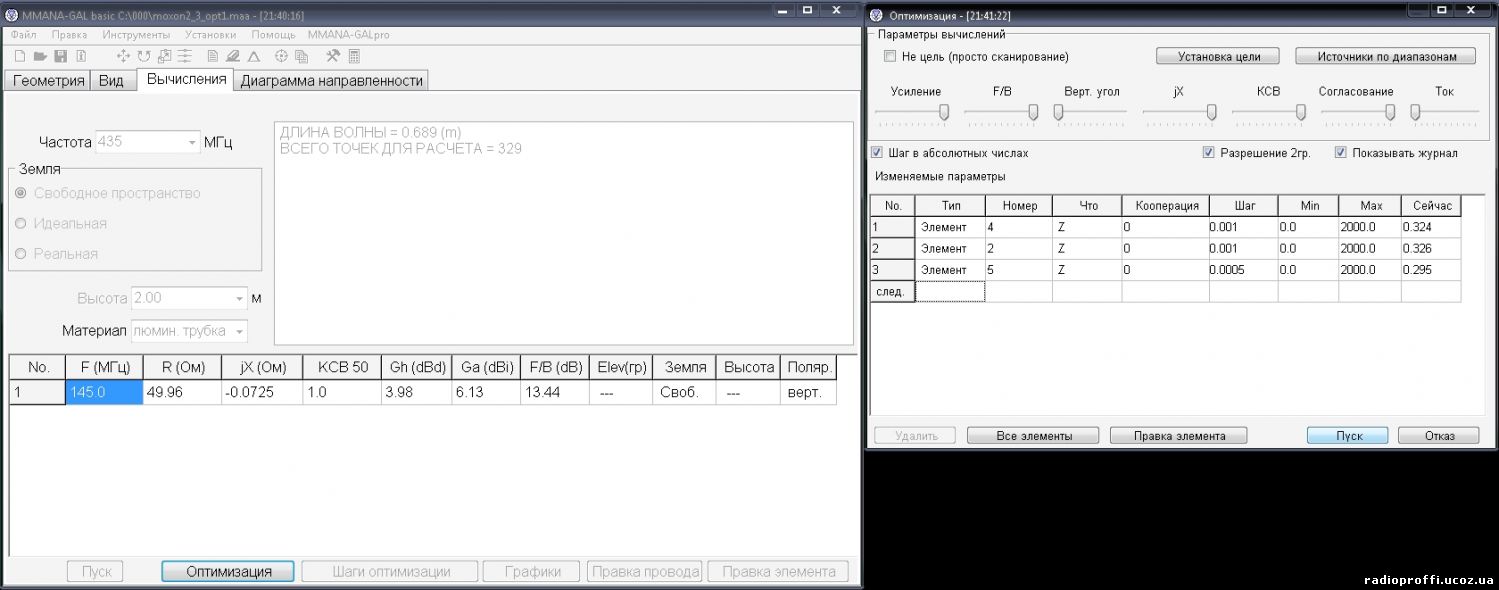

После оптимизации 144:
 Добавлено (21.06.2015, 21:51)
---------------------------------------------
Да вроде бы элементы рамки
касаются друг друга там, где нужно.
|
| |
| |
| Greyman | Дата: Воскресенье, 2015-06-21, 9:52 PM | Сообщение # 218 |
|
Завсегдатай
Группа: Проверенные
Сообщений: 1147
Статус: Offline

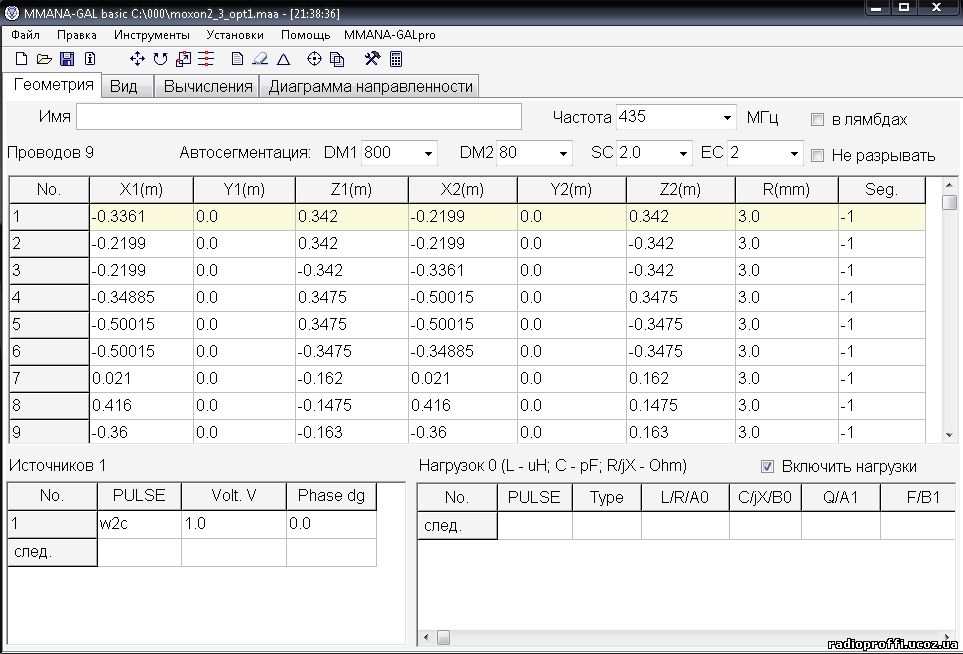

| Оставляем элементы 435 МГЦ:
|
| |
| |
| Greyman | Дата: Воскресенье, 2015-06-21, 9:54 PM | Сообщение # 219 |
|
Завсегдатай
Группа: Проверенные
Сообщений: 1147
Статус: Offline

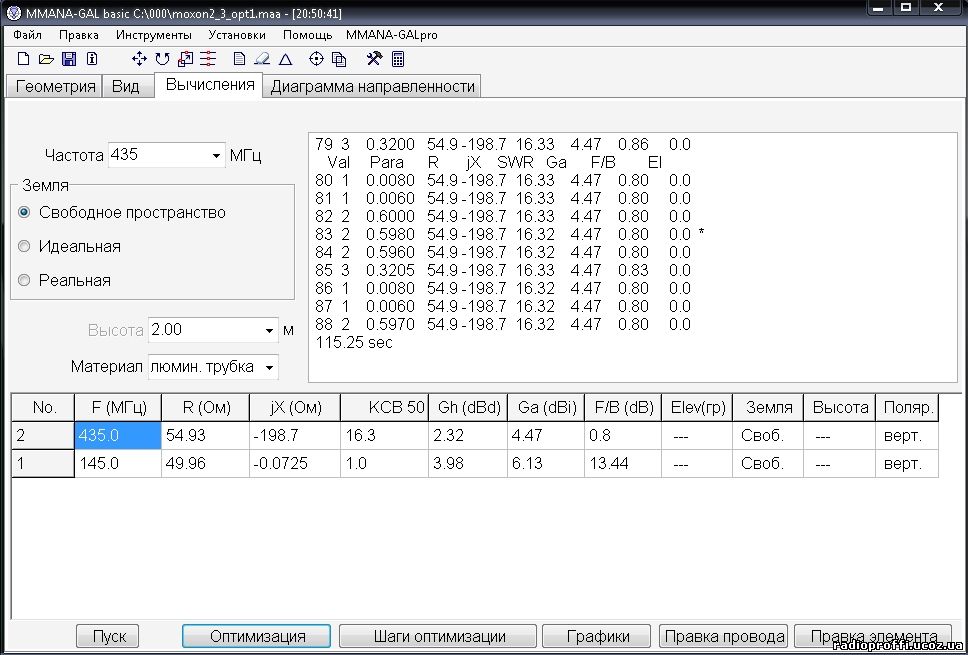

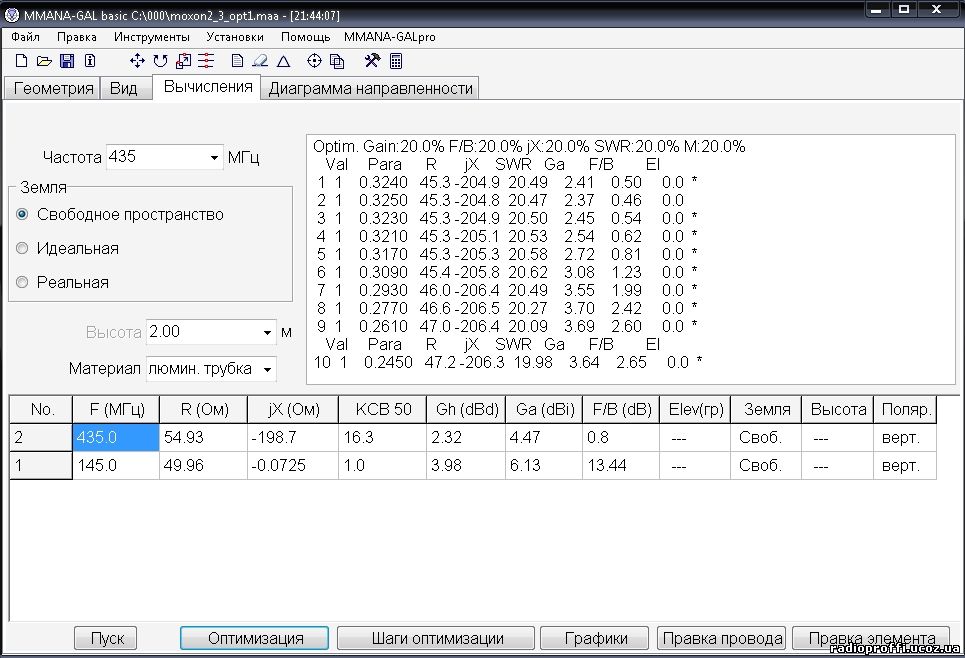

| После оптимизации 435 получаем следующую картину:
 Добавлено (21.06.2015, 21:54)
---------------------------------------------
Вибратор 435 МГЦ стал длинной в 7 сантиметров
|
| |
| |
| BRAMBUL | Дата: Воскресенье, 2015-06-21, 9:59 PM | Сообщение # 220 |
|
Професионал
Группа: Проверенные
Сообщений: 417
Статус: Offline
| Цитата eddi5113 ( ) открывается маленькое окно в котором выстовляем сопротивление применяемого кабеля (антенна 50ом значит и кабель 50ом).
ut7e.com
|
| |
| |
| eddi5113 | Дата: Воскресенье, 2015-06-21, 10:32 PM | Сообщение # 221 |
|
Професионал
Группа: Проверенные
Сообщений: 309
Статус: Offline
| BRAMBUL, Цитата А разве нельзя использовать кабель 75 Ом?! Добавлено (21.06.2015, 22:32)
---------------------------------------------

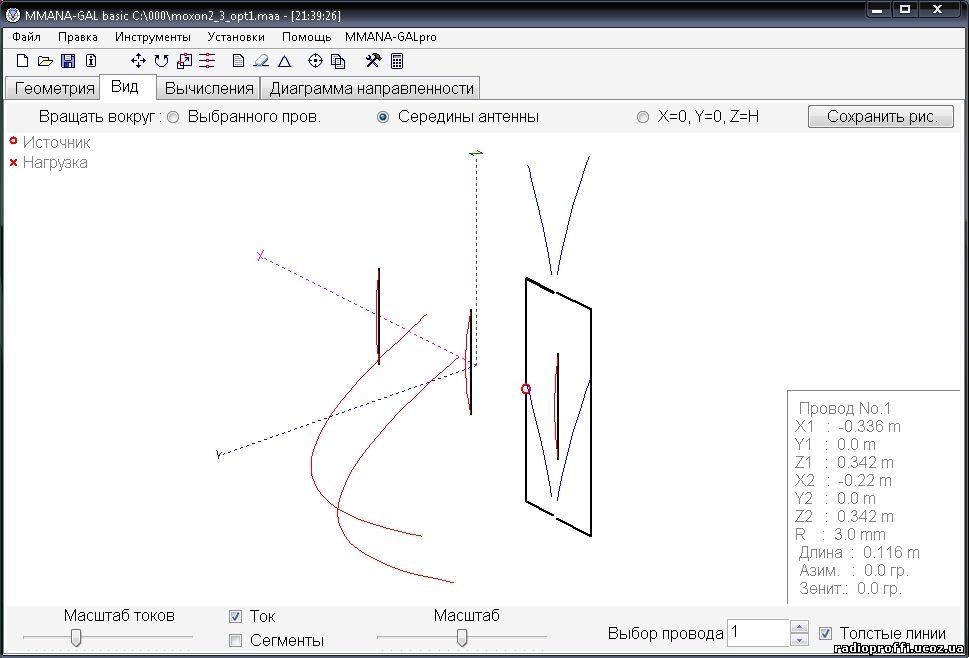

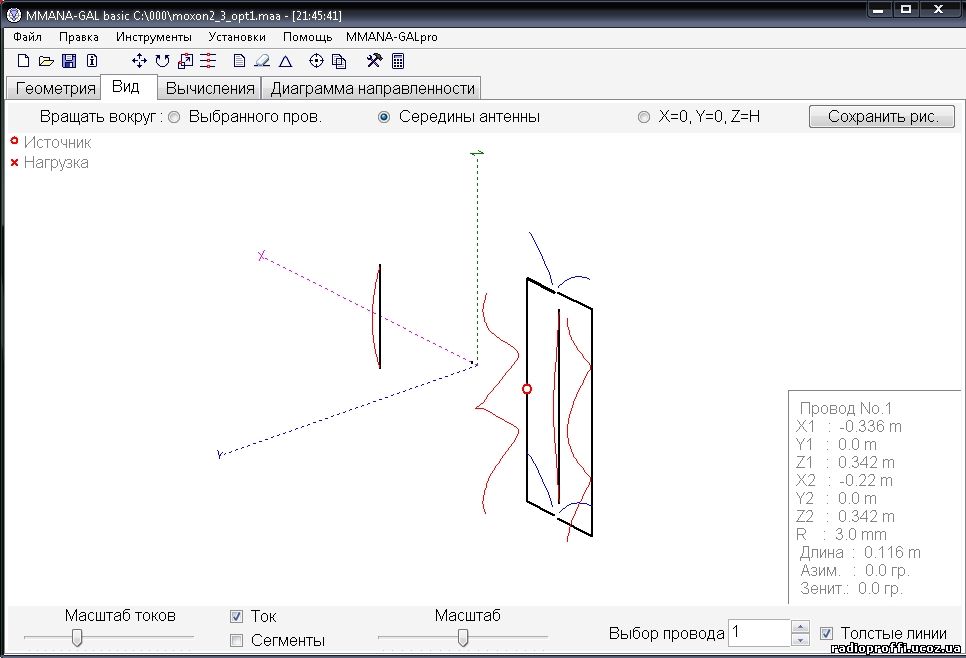

Greyman, Вот сейчас более внимательно рассмотрев внешний вид, понял, у Вас половина модели находится в минусовой зоне. Здесь очевиден не правильный ввод данных, отсюда все болячки.
|
| |
| |
| BRAMBUL | Дата: Воскресенье, 2015-06-21, 10:33 PM | Сообщение # 222 |
|
Професионал
Группа: Проверенные
Сообщений: 417
Статус: Offline
| я без трансформатора использую кабель 75 ом
ut7e.com
Сообщение отредактировал BRAMBUL - Воскресенье, 2015-06-21, 10:37 PM |
| |
| |
| eddi5113 | Дата: Воскресенье, 2015-06-21, 10:47 PM | Сообщение # 223 |
|
Професионал
Группа: Проверенные
Сообщений: 309
Статус: Offline
| BRAMBUL, А как кабеля зовут, если не секрет, дело в том что импеданс кабеля очень зависит от производителя, маркирован может быть штатами, а изготовлен в китае.Цитата я без трансформатора использую кабель 75 ом |
| |
| |
| BRAMBUL | Дата: Воскресенье, 2015-06-21, 10:52 PM | Сообщение # 224 |
|
Професионал
Группа: Проверенные
Сообщений: 417
Статус: Offline

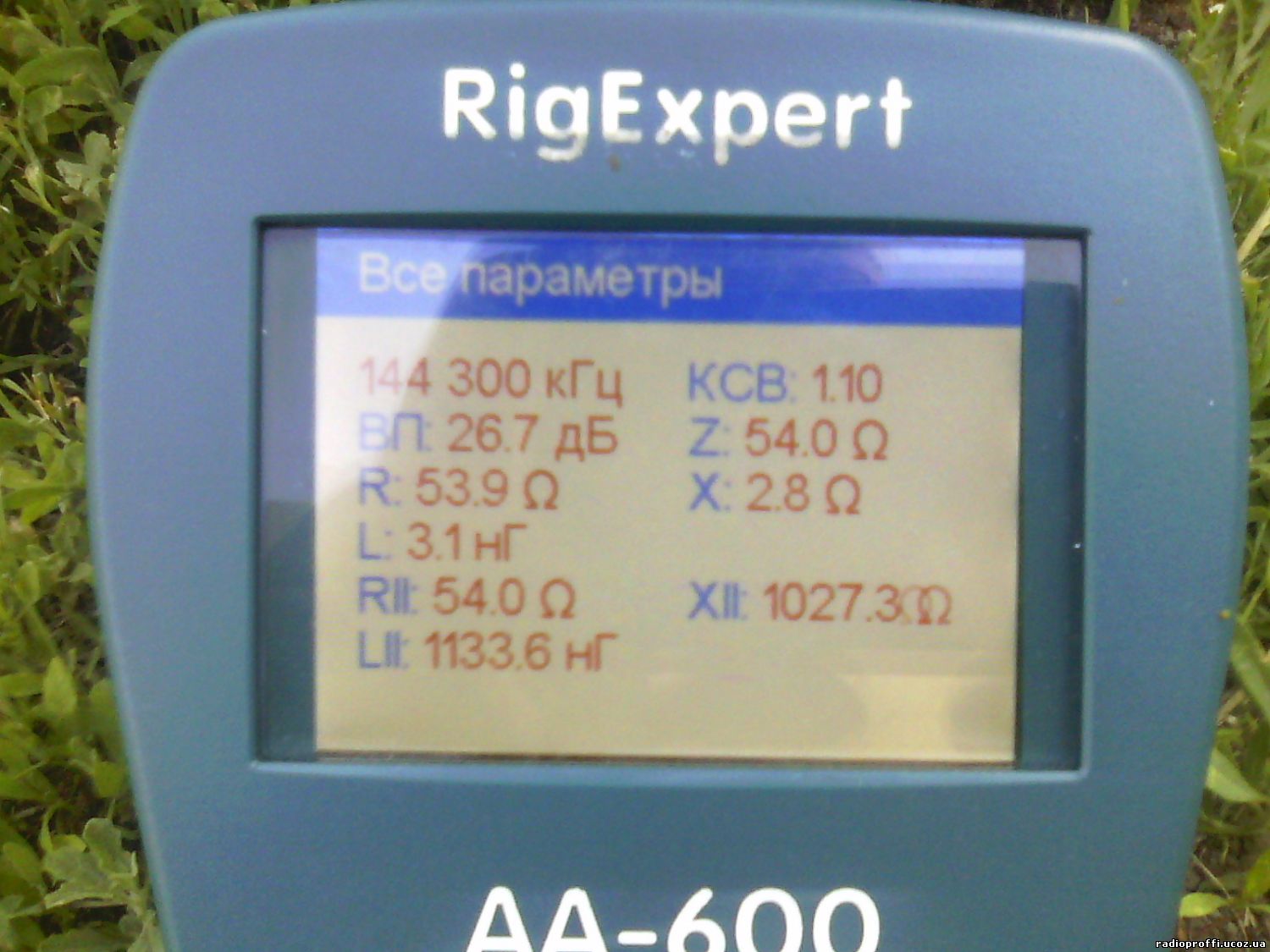

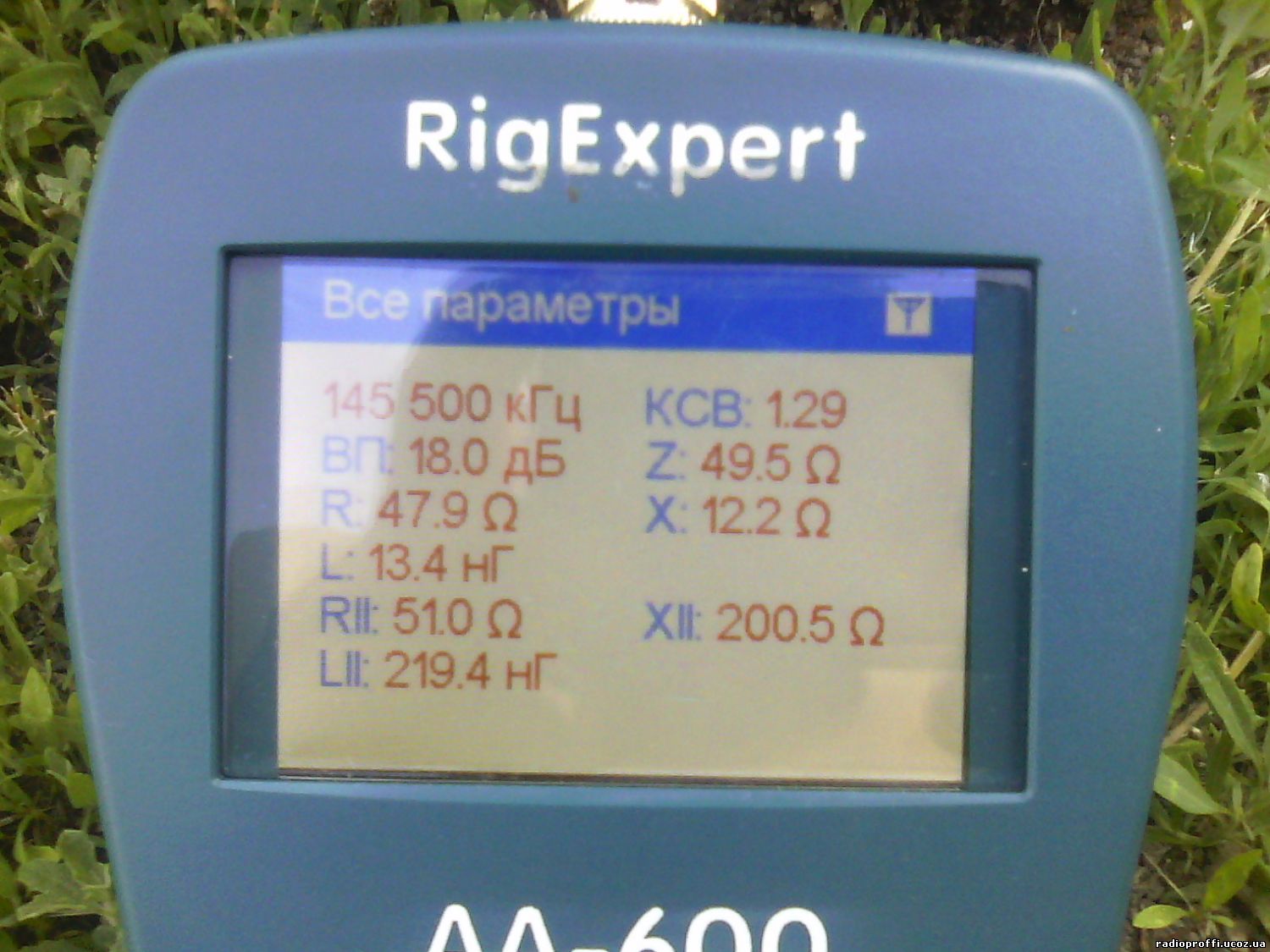

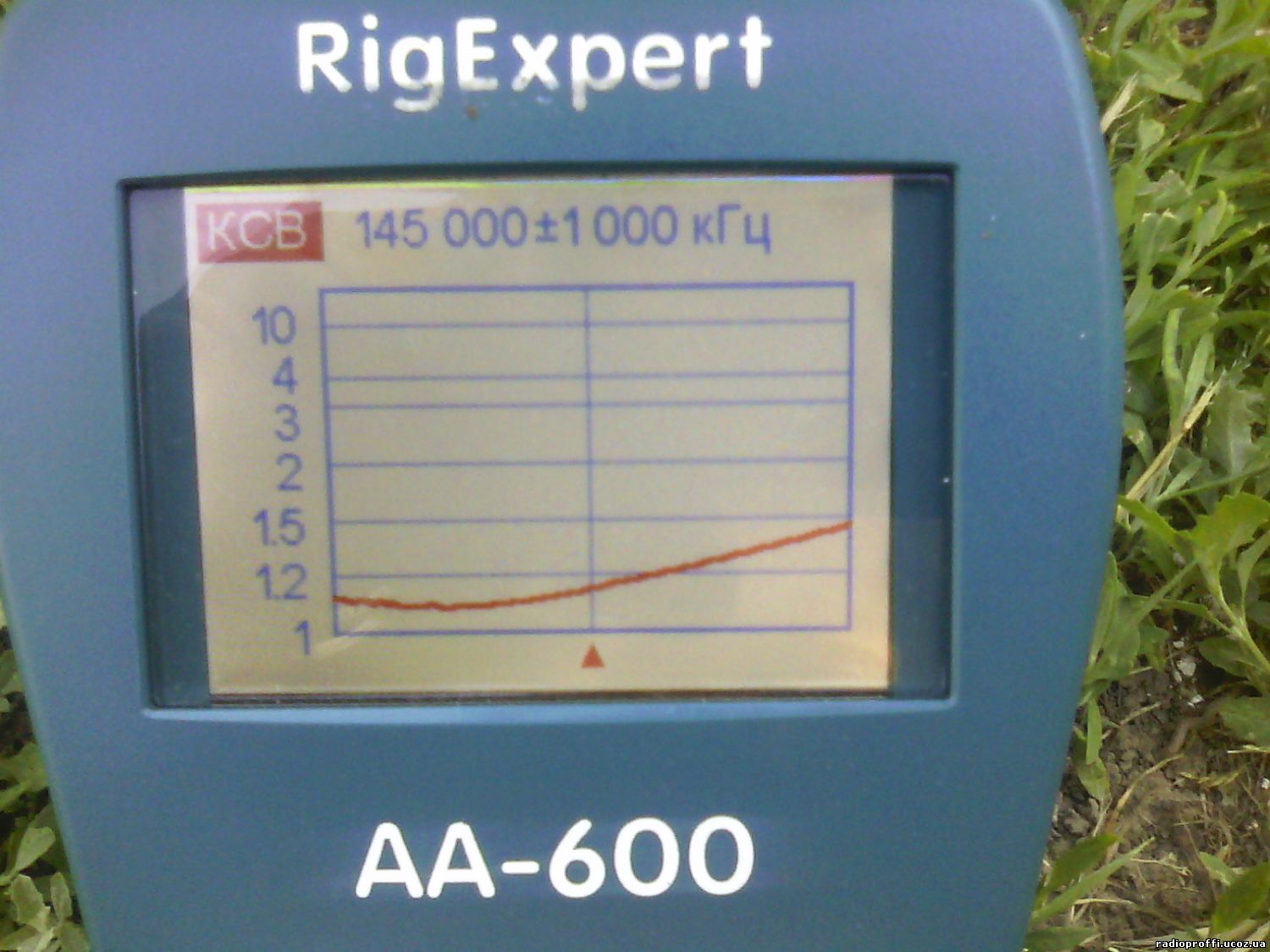

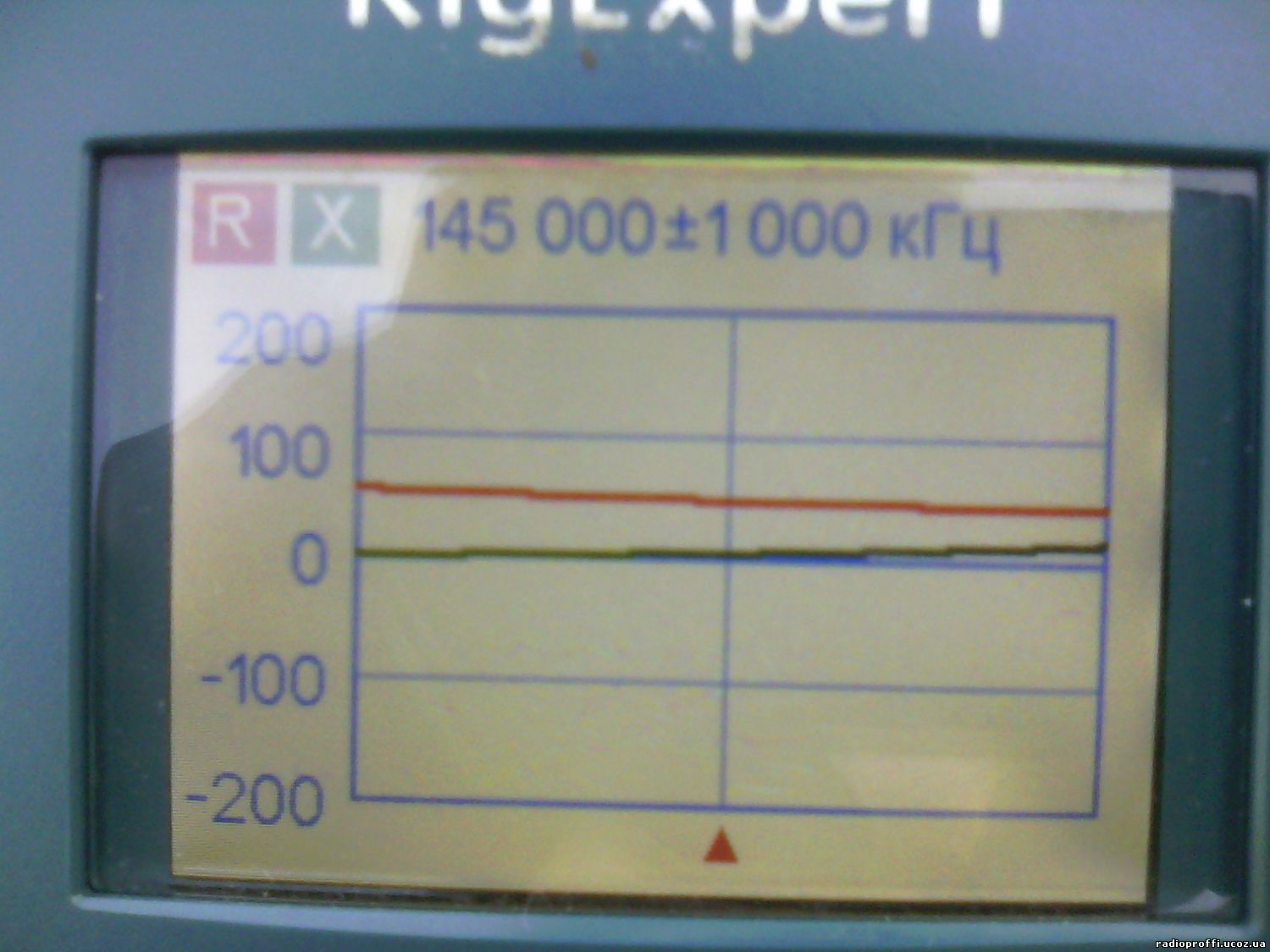

| РК 75-9-12,
антенна 50 ом RZ9CJ 5+7(без +7)эл 1300 траверса
ut7e.com
Сообщение отредактировал BRAMBUL - Воскресенье, 2015-06-21, 10:55 PM |
| |
| |
| eddi5113 | Дата: Воскресенье, 2015-06-21, 10:57 PM | Сообщение # 225 |
|
Професионал
Группа: Проверенные
Сообщений: 309
Статус: Offline
| BRAMBUL, Предполагаю, если антенна 50ом, то кабелем 75ом Вы сделали полу волновой повторитель, но он на этой частоте работает в очень узком коридоре. Хотя у каждого свои цели.
Сообщение отредактировал eddi5113 - Воскресенье, 2015-06-21, 10:59 PM |
| |
| |
