Постройка УКВ антенны на 2м и 70см
eddi5113Дата: Вторник, 2015-06-23, 10:59 AM | Сообщение # 241
Професионал
Группа: Проверенные
Сообщений: 309
Репутация: 4
Статус: Offline
MIXA,
Цитата
в плане избегать резких изгибов?
Да и при пайке, если есть необходимость паять, соблюдать крайнюю аккуратность. smile

GreymanДата: Вторник, 2015-06-23, 2:01 PM | Сообщение # 242
Завсегдатай
Группа: Проверенные
Сообщений: 1147
Репутация: 23
Статус: Offline
Цитата eddi5113 ()
Greyman, Вообще вот так должна выглядеть модель в окне "Правка провода". Рефлектор находится строго на оси Z это есть его нулевая позиция.
Эдуард, спасибо за разъяснение!
В этом и была вся причина. По Вашей методике провел оптимизацию. Получил такой вот результат (справа внизу размер ДО оптимизации!):

Прикрепления: 6045198.jpg (165.5 Kb)


Сообщение отредактировал Greyman - Вторник, 2015-06-23, 2:03 PM

GreymanДата: Вторник, 2015-06-23, 2:36 PM | Сообщение # 243
Завсегдатай
Группа: Проверенные
Сообщений: 1147
Репутация: 23
Статус: Offline
Эдуард, просле оптимизации на 435 МГц проверил как держатся параметры на 145. Оказалось ушли очень сильно. Сделал повторную оптимизацию на 145.  Есть ли смысл еще раз оптимизировать 435 МГц? Или этот процесс можно будет продолжать до бесконечности?


Прикрепления: 5055114.jpg (239.6 Kb)

GreymanДата: Вторник, 2015-06-23, 3:06 PM | Сообщение # 244
Завсегдатай
Группа: Проверенные
Сообщений: 1147
Репутация: 23
Статус: Offline

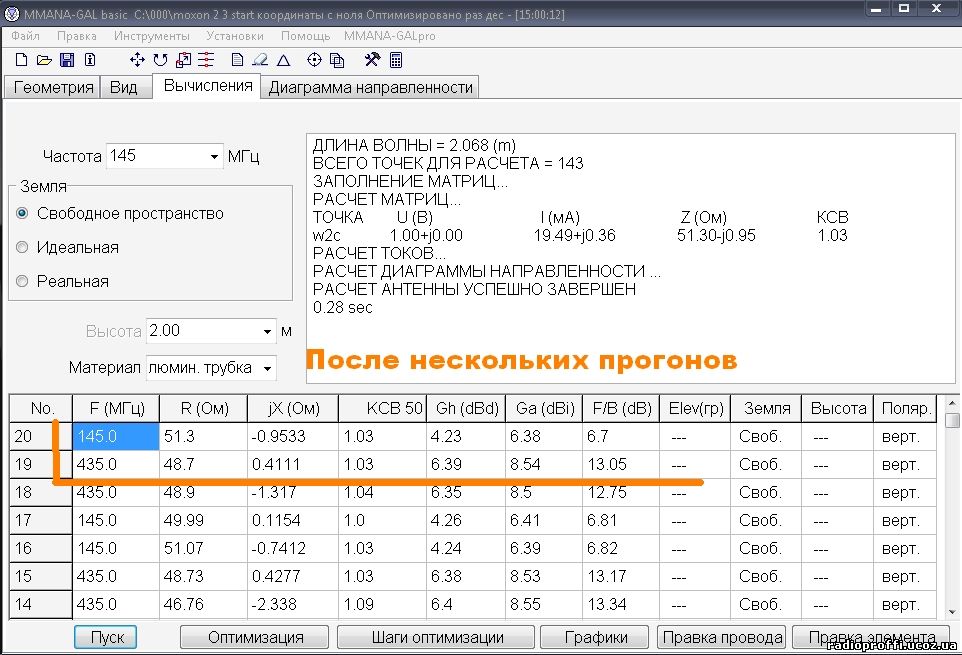

Ради интереса прогнал раз десять по циклу:
1. Оптимизировал 145. Посмотрел результат на 435.
2. Оптимизировал 435. Посмотрел результат на 145.
3. Если не нравится - идем к п.1 smile
Получил такой вот результат. Гораздо лучше чем в предыдущем сообщении. Дальше делать лень smile Тем более, что в действительности сотые доли миллиметра не выдержать и параметры все равно уйдут.

Прикрепления: 5260544.jpg (249.1 Kb)

MIXAДата: Вторник, 2015-06-23, 3:33 PM | Сообщение # 245
Професионал
Группа: Проверенные
Сообщений: 361
Репутация: 8
Статус: Offline
Цитата Greyman ()
Получил такой вот результат

Я так понял что после оптимизации КСВ на 2ке и 70ке стало 1,03  v Супер!  up
Огромное спасибо за проделанную работу  respect
А не могли бы Вы теперь выложить фото-чертёж snap deal с размерами оптимизированной антенны
UW5EIJ/315LR315

GreymanДата: Вторник, 2015-06-23, 3:40 PM | Сообщение # 246
Завсегдатай
Группа: Проверенные
Сообщений: 1147
Репутация: 23
Статус: Offline

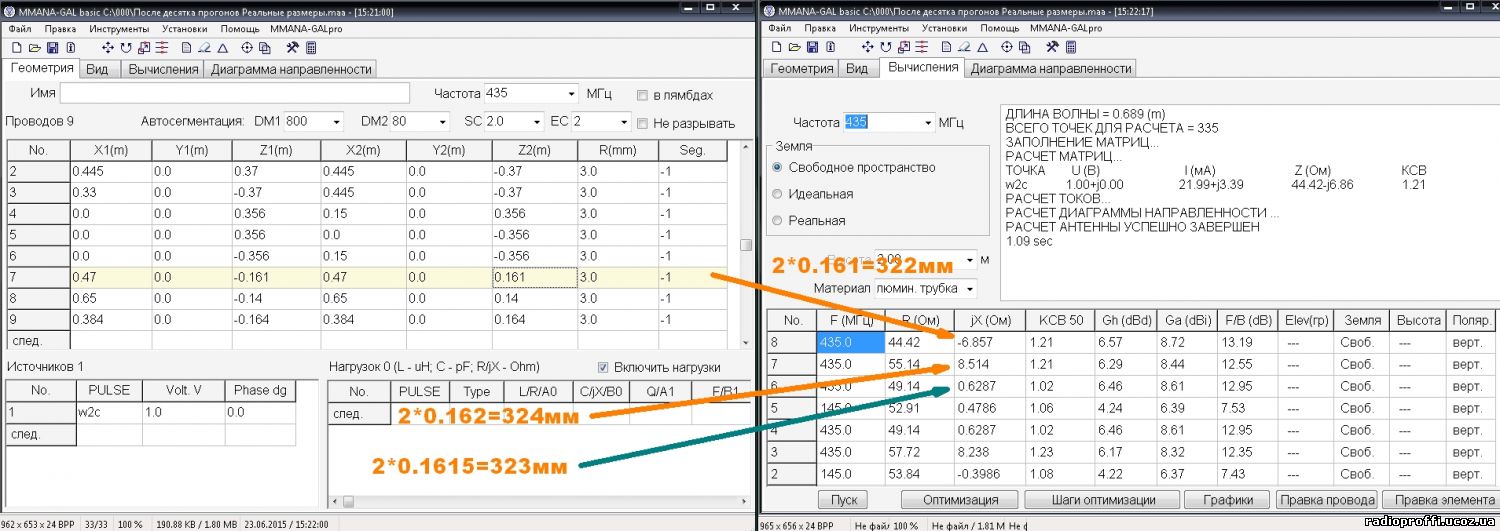

Округлил размеры до реальных. Очень чувствительным оказался вибратор диапазона 435 МГц. После всех оптимизаций длинна антенны увеличилась с 477 мм до 650 мм в длинну. Антенна стала немножко шире: с 699 мм до 712 мм.
На этом свою лабораторную работу считаю оконченной smile
Эдуард, спасибо огромное за помощь в освоении MMANA!

Прикрепления: 8623648.jpg (140.2 Kb)

GreymanДата: Вторник, 2015-06-23, 3:59 PM | Сообщение # 247
Завсегдатай
Группа: Проверенные
Сообщений: 1147
Репутация: 23
Статус: Offline
Цитата MIXA ()
А не могли бы Вы теперь выложить фото-чертёж с размерами оптимизированной антенны
Михал, пока писал свое сообщение не видел Вашего.

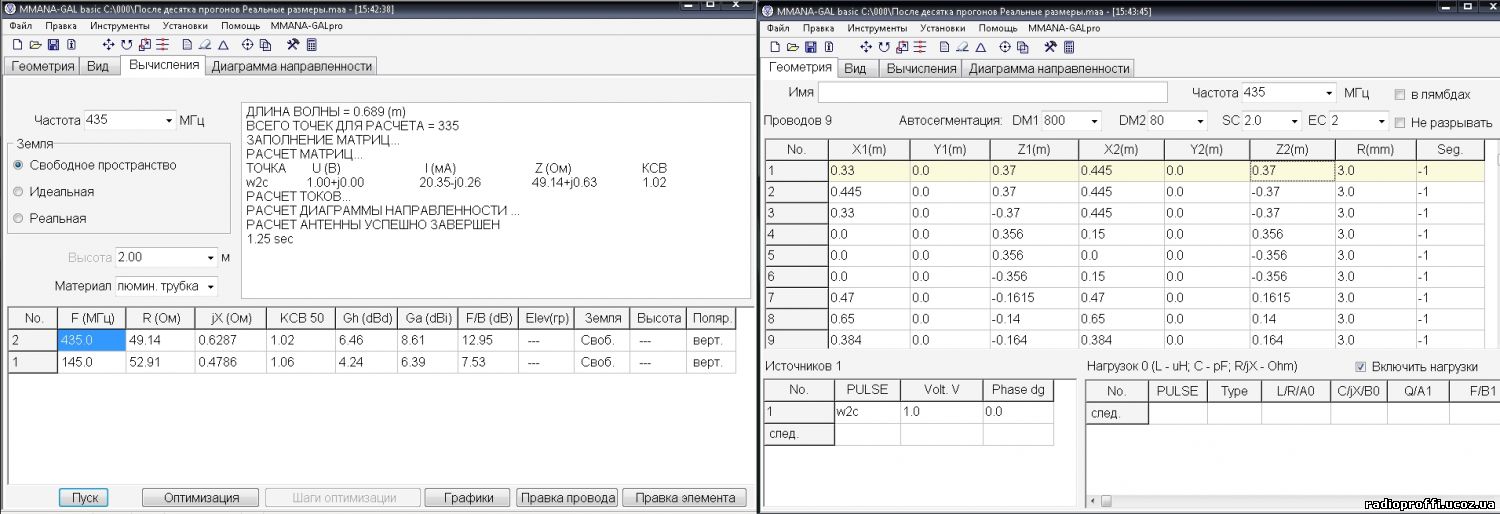

Рисовать красиво - долго, лень smile
Думаю из этих таблиц понятно будет.
Если нет, тогда попробую нарисовать эскиз.
Еще бы Эдуард поглядел. Может что-то не так. Я то только осваиваю MMANA.

Прикрепления: 8970276.jpg (117.4 Kb)

MIXAДата: Вторник, 2015-06-23, 4:21 PM | Сообщение # 248
Професионал
Группа: Проверенные
Сообщений: 361
Репутация: 8
Статус: Offline
Цитата Greyman ()
Я то только осваиваю MMANA
Владимир, и на том большое спасибо  up respect
UW5EIJ/315LR315

GreymanДата: Вторник, 2015-06-23, 4:28 PM | Сообщение # 249
Завсегдатай
Группа: Проверенные
Сообщений: 1147
Репутация: 23
Статус: Offline

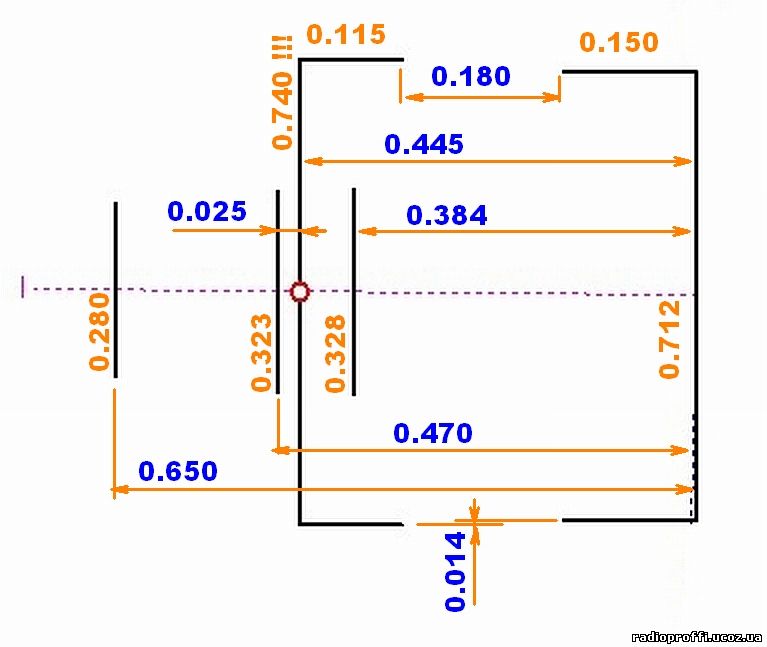

Набросал наскоро.
Но, все же пусть Эдуард глянет. Меня смущает увеличение длинны траверсы...

Прикрепления: 4546155.jpg (159.6 Kb)

GreymanДата: Вторник, 2015-06-23, 4:36 PM | Сообщение # 250
Завсегдатай
Группа: Проверенные
Сообщений: 1147
Репутация: 23
Статус: Offline
Ну и напоследок немного об антенне 3+4 элемента.
Я считал, что это RA6FOO переработал антенну, разработки RV3EFG.
Оказалось, что он на своем сайте просто опубликовал эту антенну.

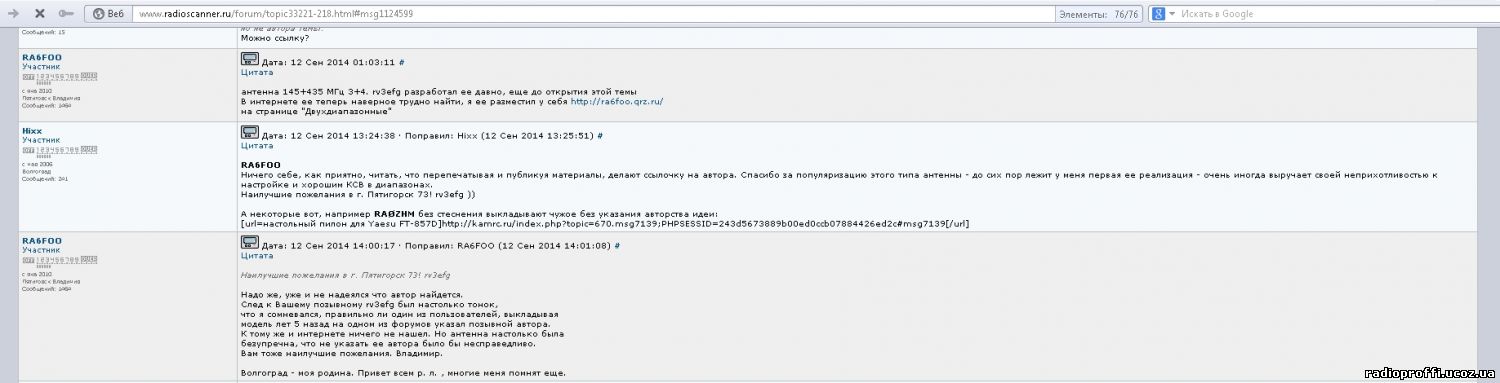

Вот фрагмент диалога на сайте radioscanner.ru

Добавлено (23.06.2015, 16:36)
---------------------------------------------
Но пишу я об этом не просто так, а в связи с тем, что нашел интересную страничку, в которой UB8CAJ предлагает переработанный вариант антенны RV3EFG и показывает фото конструкции походного варианта антенны:
http://hamradioural.ru/viewtopic.php?t=22

Прикрепления: 6393513.jpg (63.6 Kb)

MIXAДата: Вторник, 2015-06-23, 4:50 PM | Сообщение # 251
Професионал
Группа: Проверенные
Сообщений: 361
Репутация: 8
Статус: Offline
Цитата Greyman ()
Набросал наскоро
Владимир, ещё раз спасибо ok , по наглядному чертежу намного легче строить  rolleyes
UW5EIJ/315LR315

GreymanДата: Вторник, 2015-06-23, 4:53 PM | Сообщение # 252
Завсегдатай
Группа: Проверенные
Сообщений: 1147
Репутация: 23
Статус: Offline

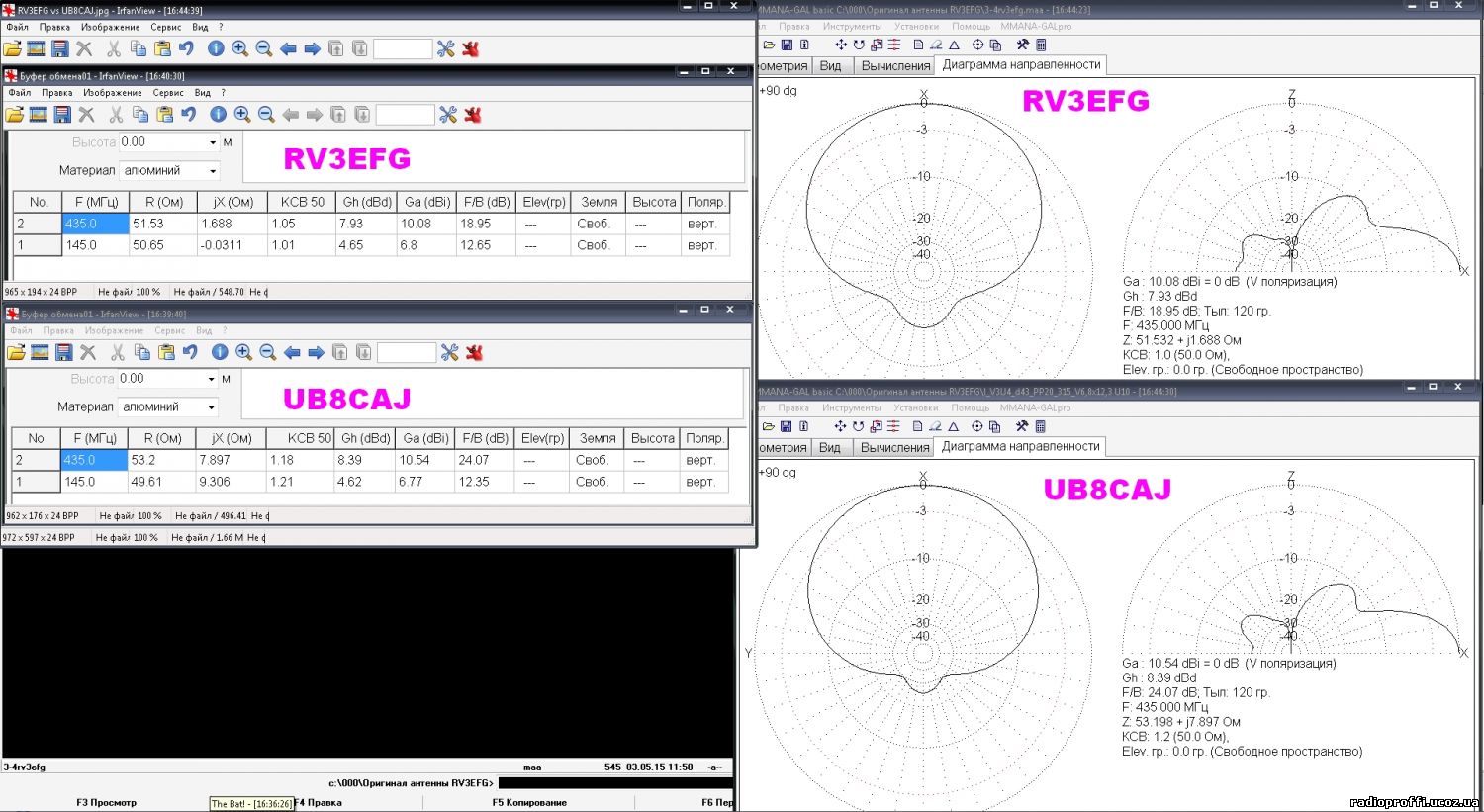

Сравнил обе антенны. Вариант UB8CAJ показался мне хуже. Но он в проект заложил не только длины и диаметры элементов, но и 8-миллиметровые бонки, в которые вкручиваются половинки вибратора 145 МГц.
Короче - информация к размышлению. А надо ли оно? smile

Прикрепления: 9413440.jpg (185.7 Kb)

eddi5113Дата: Вторник, 2015-06-23, 5:23 PM | Сообщение # 253
Професионал
Группа: Проверенные
Сообщений: 309
Репутация: 4
Статус: Offline

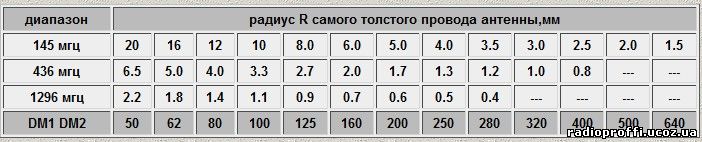

Greyman, Владимир, после оптимизации семидесятки, двоичные параметры должны остаться на месте, очевидно при удалении двоичных элементов, Вы оставили их позиции и программа просчитала их вместе с элементами семидесятки. Попробуйте сделать по другому. Введите в прогу только двоечные элементы, проставьте сегментацию ДМ1-320 ДМ2-40, после этого проведите оптимизацию. Полученный положительный результат сохраните, как это достигается, думаю знаете. Потом открыв прогу, можете вписывать элементы семидесятки и издеваться над ними до схочу, но обычно получается сразу. Да, чуть не забыл, сегментация на семидесятке 120 и 40 соответственно.Только тут немножко неверно. ДМ2 должна быть всегда меньше. Эта таблица взята с сайта RA6FOO. smile
Прикрепления: 5301712.jpg (40.7 Kb)

GreymanДата: Вторник, 2015-06-23, 5:41 PM | Сообщение # 254
Завсегдатай
Группа: Проверенные
Сообщений: 1147
Репутация: 23
Статус: Offline
Эдуард, спасибо. Позиции ненужных элементов, конечно же, убирал.
В своей "лабораторной работе" smile сегментацию не менял.
Как было изначально DM1=800 DM2=80, так все время и оставалось.
Сейчас попробую по Вашему совету еще раз просчитать.

Сообщение отредактировал Greyman - Вторник, 2015-06-23, 5:42 PM

MIXAДата: Вторник, 2015-06-23, 5:46 PM | Сообщение # 255
Професионал
Группа: Проверенные
Сообщений: 361
Репутация: 8
Статус: Offline
Цитата Greyman ()
Сейчас попробую по Вашему совету еще раз просчитать.
С нетерпение ждём результатов smile
UW5EIJ/315LR315
