Постройка УКВ антенны на 2м и 70см
|
|
| eddi5113 | Дата: Вторник, 2015-06-23, 6:00 PM | Сообщение # 256 |
 Професионал
Группа: Проверенные
Сообщений: 309
Статус: Offline
| Greyman, Еще один момент, который упустил: в окне "Правка элемента" щелкаем правой кнопкой мыши, открываем меню в котором есть пункт "Округлить до" и прога должна считать в соответствии с заданными параметрами.  У меня такие результаты.
|
| |
| |
| MIXA | Дата: Вторник, 2015-06-23, 6:12 PM | Сообщение # 257 |
 Професионал
Группа: Проверенные
Сообщений: 361
Статус: Offline
| Цитата eddi5113 (  ) У меня такие результаты.
UW5EIJ/315LR315
|
| |
| |
| Greyman | Дата: Вторник, 2015-06-23, 6:27 PM | Сообщение # 258 |
 Завсегдатай
Группа: Проверенные
Сообщений: 1147
Статус: Offline
| Цитата eddi5113 ( ) в окне "Правка элемента" щелкаем правой кнопкой мыши, открываем меню в котором есть пункт "Округлить до" и прога должна считать в соответствии с заданными параметрами.
Открываем исходный файл и выставляем DM1 и DM2.
|
| |
| |
| Greyman | Дата: Вторник, 2015-06-23, 6:33 PM | Сообщение # 259 |
|
Завсегдатай
Группа: Проверенные
Сообщений: 1147
Статус: Offline

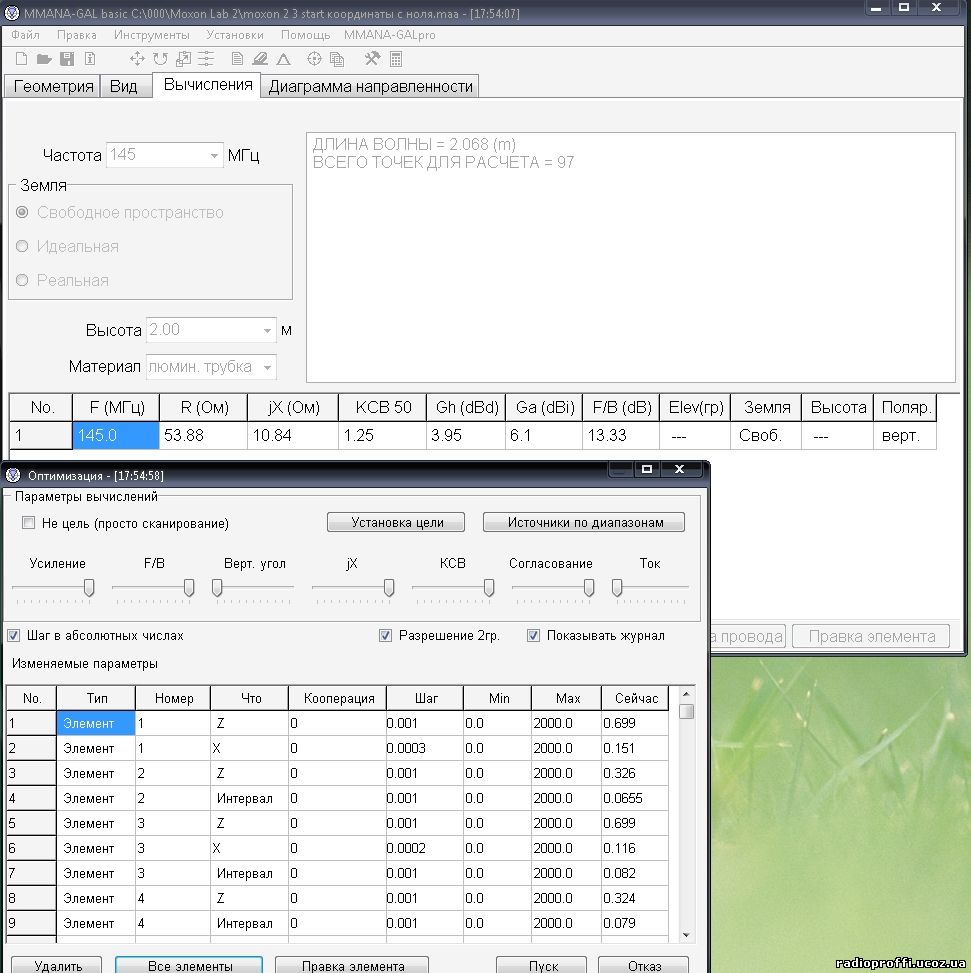

| Проверяем параметры диапазона 145 МГц. Устанавливаем движки "Усиление", "F/B", "jX", "КСВ", "Согласование" вправо до упора. Переходим к "Установка цели", там выбираем "Под выбранное Z" (уже стоит 50 Ом), переходим на закладку "Установки", там все оставляем по умолчанию (для 50 Ом), жмем "Установить Z для hairpin-согласования", меняем значение "Z используемой линии" со 100 на 50, дважды ОК и выбираем "Все элементы".
Получаем такую вот картину:
|
| |
| |
| Greyman | Дата: Вторник, 2015-06-23, 6:35 PM | Сообщение # 260 |
|
Завсегдатай
Группа: Проверенные
Сообщений: 1147
Статус: Offline

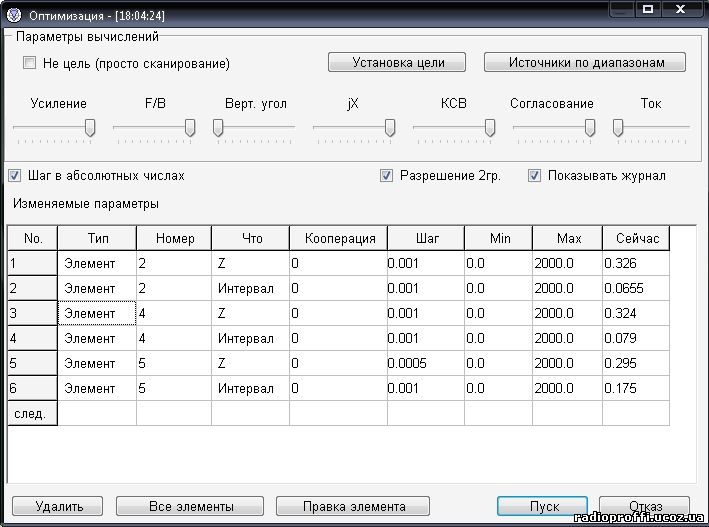

| У нас "лишние" - второй, четвертый и пятый элементы. Убираем их вместе и их интервалами.
И жмем "Пуск".
|
| |
| |
| Greyman | Дата: Вторник, 2015-06-23, 6:36 PM | Сообщение # 261 |
|
Завсегдатай
Группа: Проверенные
Сообщений: 1147
Статус: Offline

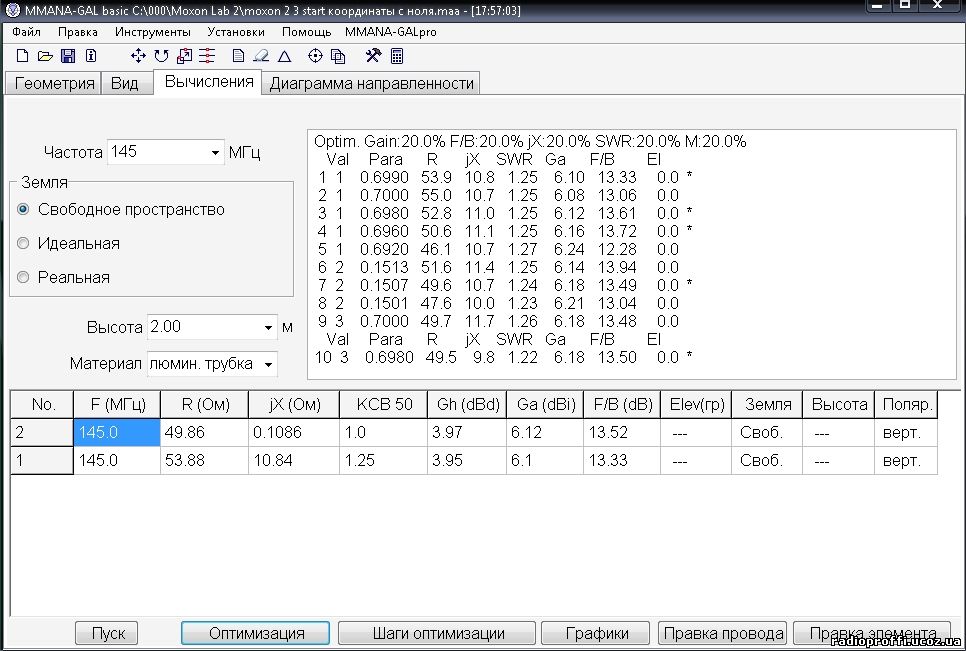

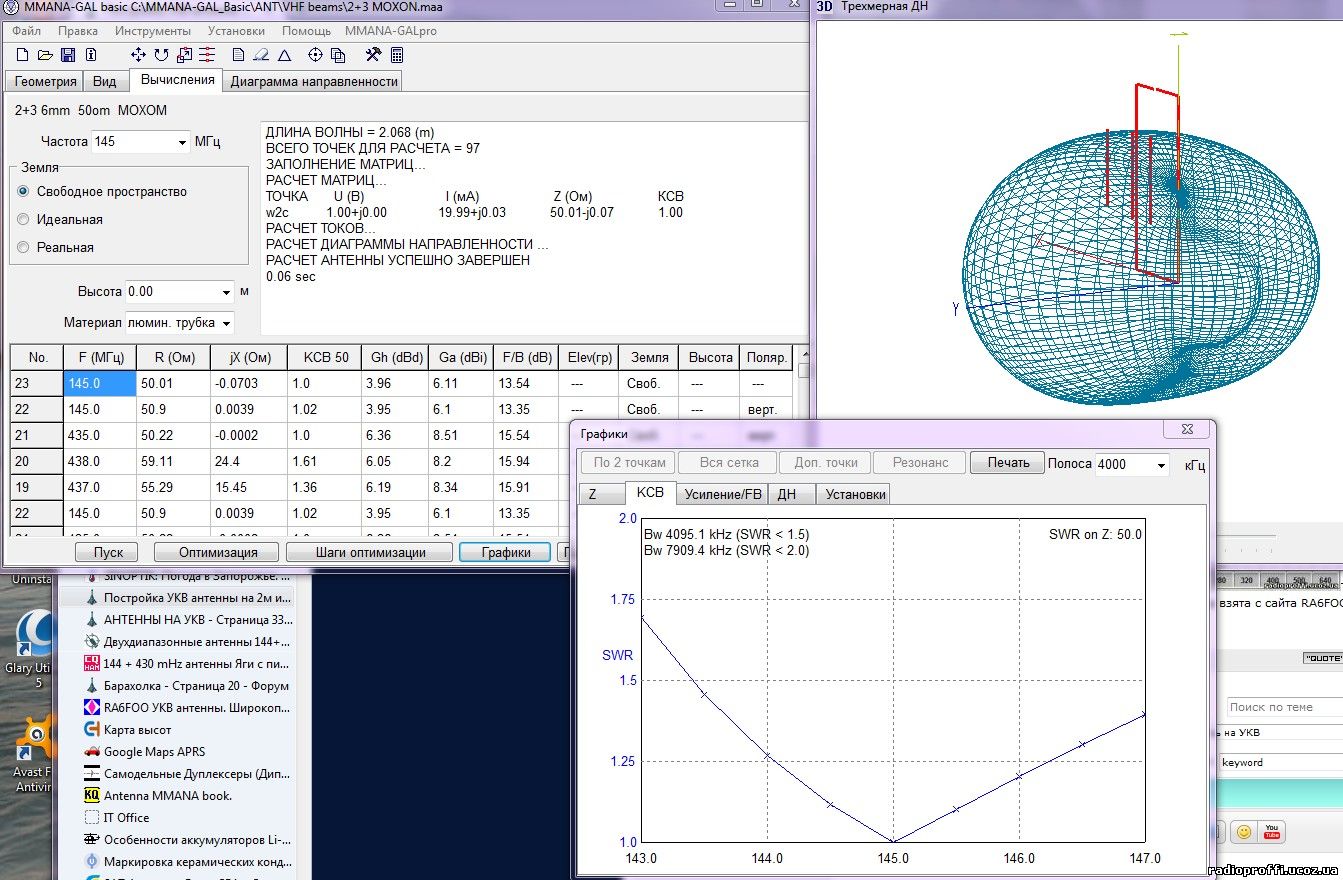

| Получаем для 145 МГц красивый результат:
|
| |
| |
| Greyman | Дата: Вторник, 2015-06-23, 6:37 PM | Сообщение # 262 |
|
Завсегдатай
Группа: Проверенные
Сообщений: 1147
Статус: Offline

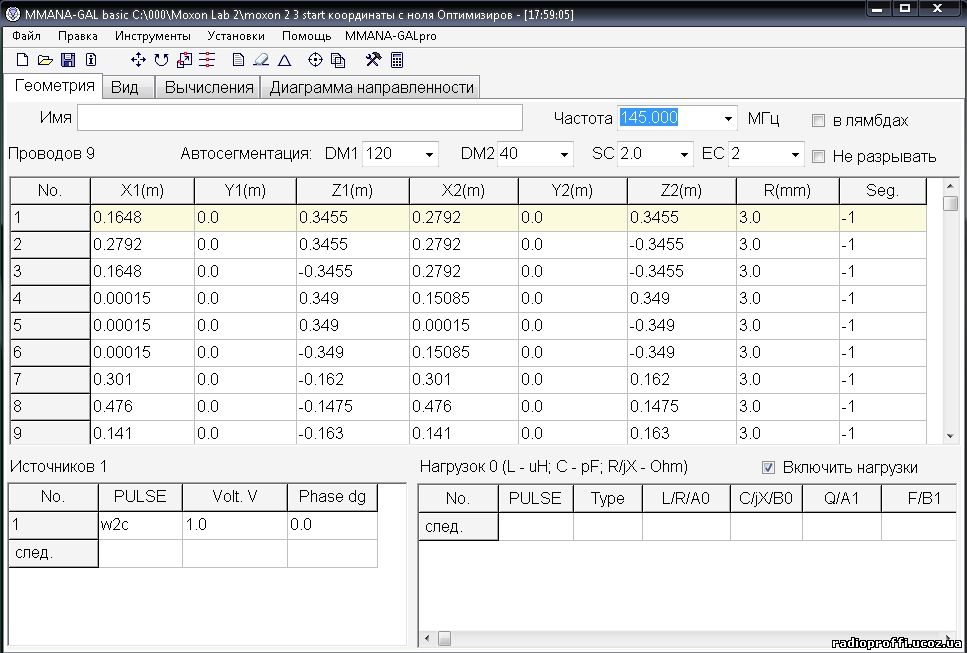

| Смотрим размеры элементов. Не округлены, но пока пусть будет так.
|
| |
| |
| eddi5113 | Дата: Вторник, 2015-06-23, 6:38 PM | Сообщение # 263 |
|
Професионал
Группа: Проверенные
Сообщений: 309
Статус: Offline
| MIXA, Цитата Это результаты расчётов по первым (изначальным) чертежам или после оптимизации (доработки) ? Цитата Открываем исходный файл и выставляем DM1 и DM2. |
| |
| |
| Greyman | Дата: Вторник, 2015-06-23, 6:41 PM | Сообщение # 264 |
|
Завсегдатай
Группа: Проверенные
Сообщений: 1147
Статус: Offline
| Сохраняем результаты в файл с другим именем.
Затем опять открываем его, еще раз сохраняем с другим именем (чтобы в случае чего не повторять оптимизацию 145 МГц). Проверяем параметры 145 МГц. Убеждаемся, что все хорошо. Переходим на страницу с размерами, устанавливаем диапазон 435 МГц, для него ставим DM1=120 и оставялем как и был DM=40.
Проверяем что у нас сейчас с 435 МГЦ.
|
| |
| |
| Greyman | Дата: Вторник, 2015-06-23, 6:42 PM | Сообщение # 265 |
|
Завсегдатай
Группа: Проверенные
Сообщений: 1147
Статус: Offline

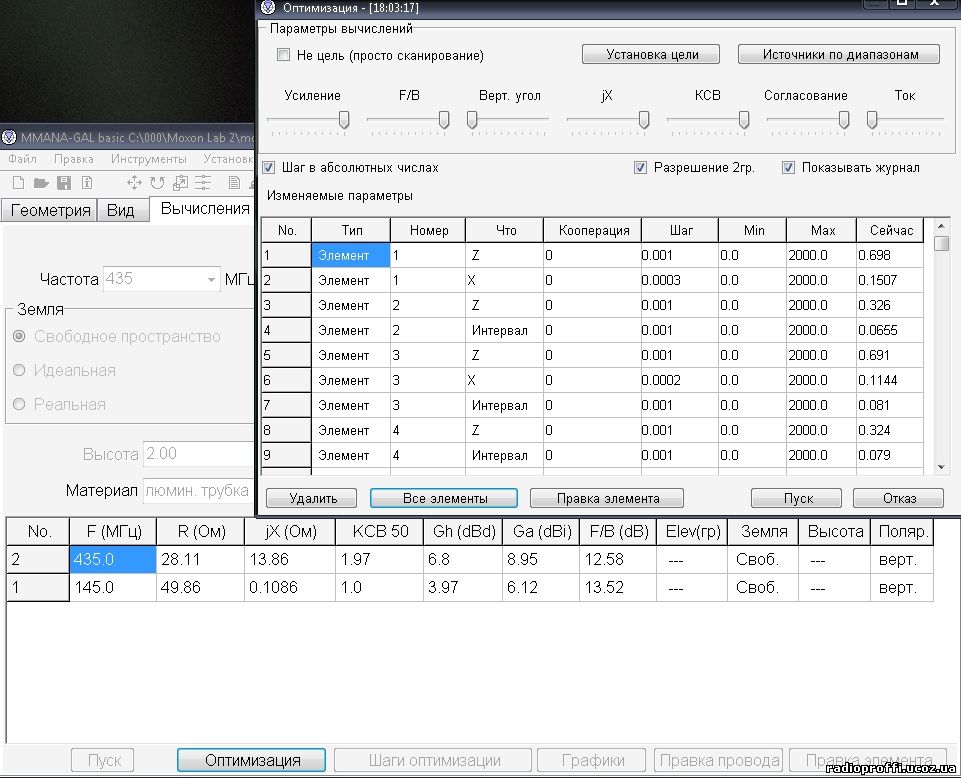

| Проходим тот же путь назначения целей при оптимизации и выбираем "Все элементы".
|
| |
| |
| Greyman | Дата: Вторник, 2015-06-23, 6:44 PM | Сообщение # 266 |
|
Завсегдатай
Группа: Проверенные
Сообщений: 1147
Статус: Offline

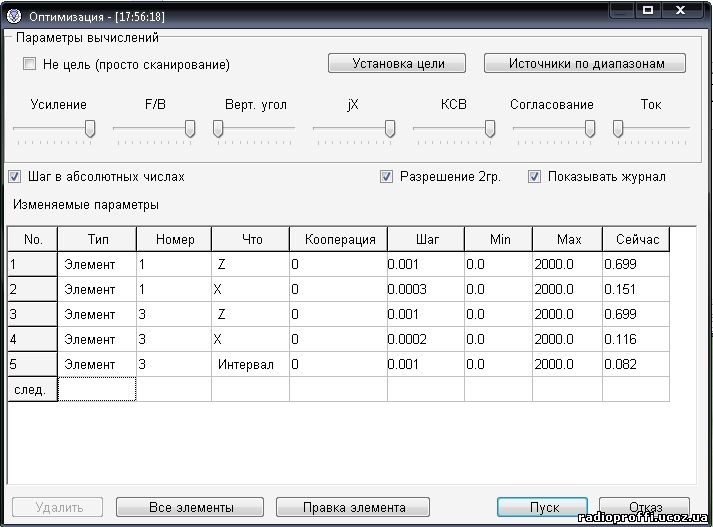

| Для оптимизации 435 МГц у нас лишние 1-й и 3-й элементы. Убираем две строки для первого элемента и три строки для третьего элемента.
Остается то, что работает на 435 МГц.
|
| |
| |
| Greyman | Дата: Вторник, 2015-06-23, 6:45 PM | Сообщение # 267 |
|
Завсегдатай
Группа: Проверенные
Сообщений: 1147
Статус: Offline

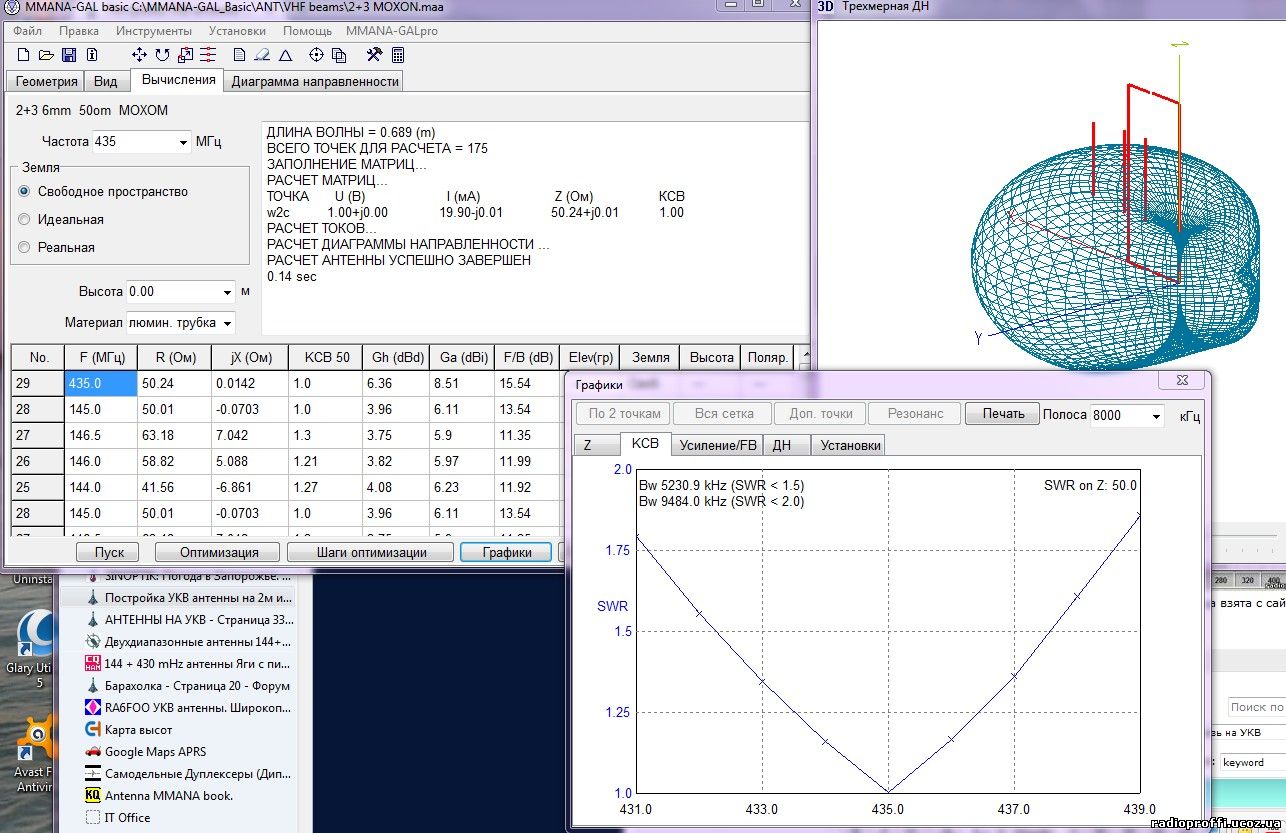

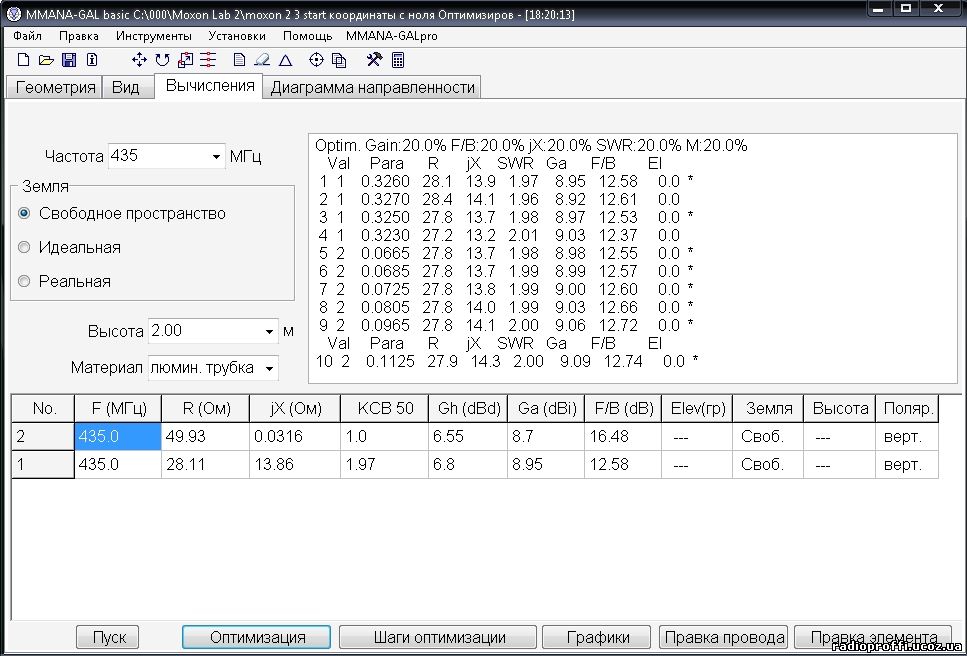

| Жмем "Пуск" и через время получаем красивый результат.
|
| |
| |
| Greyman | Дата: Вторник, 2015-06-23, 6:51 PM | Сообщение # 268 |
|
Завсегдатай
Группа: Проверенные
Сообщений: 1147
Статус: Offline
| На всякий случай сохраняям файл MMANA с оптимизированным диапазоном 435 МГц.
Затем опять его открываем. Проверяем 435 МГц - все красиво.

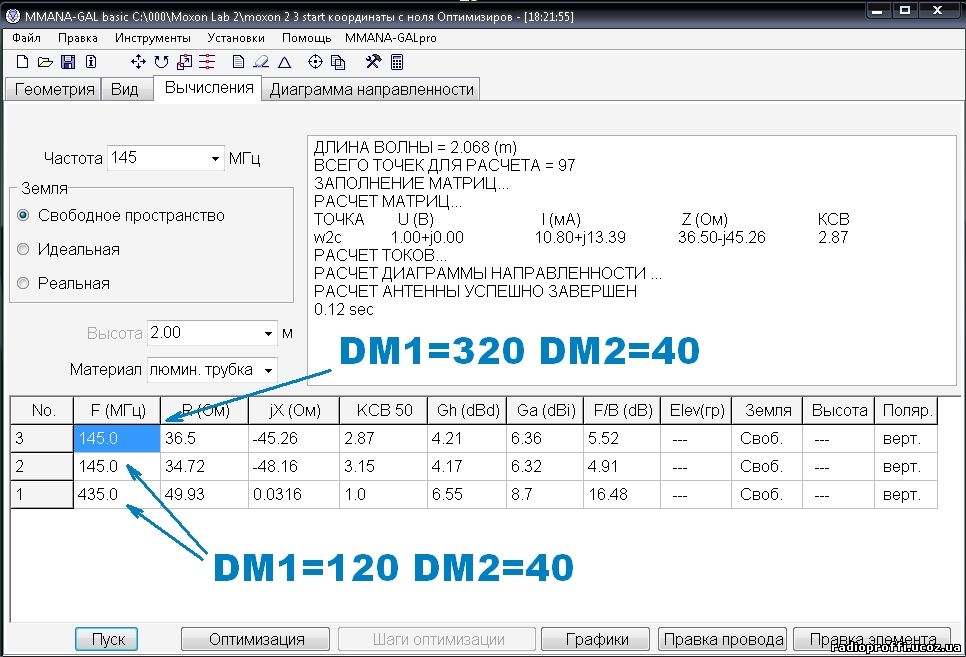

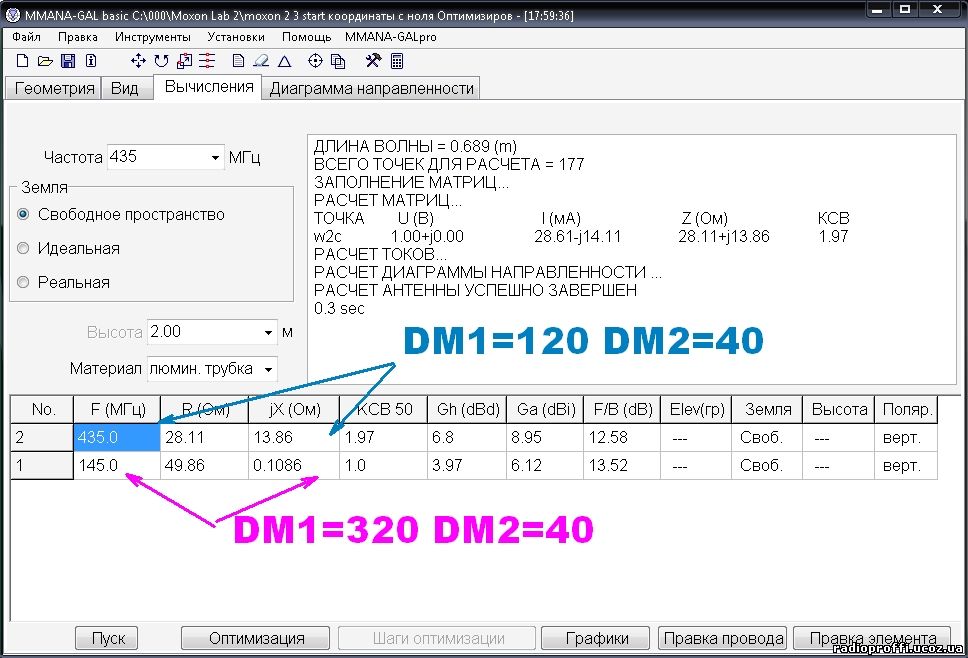

Проверяем 145 МГц - все параметры ушли... На всякий случай устанавливаем DM1=320 (как нужно для 145 МГЦ) и оставляем DM2=40 (он одинаков для обоих диапазонов). Перепроверяем 145 МГц. Все равно не то пальто...
 Добавлено (23.06.2015, 18:51)
---------------------------------------------
... На сегодня "бобик здох"  Или "Будь проклят тот день когда я ..." (С) и далее по тексту
Что интересно, мне эта Moxon сто лет не нужна Но хочется понять "А почему?!" (С)
|
| |
| |
| Greyman | Дата: Вторник, 2015-06-23, 6:55 PM | Сообщение # 269 |
|
Завсегдатай
Группа: Проверенные
Сообщений: 1147
Статус: Offline

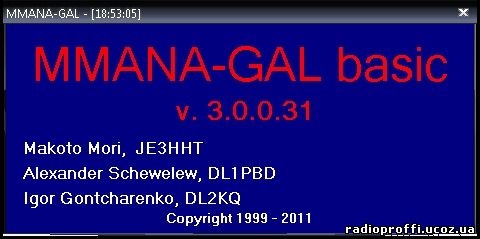

| Может у меня версия MMANA не такая?
|
| |
| |
| eddi5113 | Дата: Вторник, 2015-06-23, 7:01 PM | Сообщение # 270 |
|
Професионал
Группа: Проверенные
Сообщений: 309
Статус: Offline
| Greyman, Ну, все правильно, результат положительный, он и в Африке такой же! Оптимизация двойки не убежала? Добавлено (23.06.2015, 19:01)
---------------------------------------------

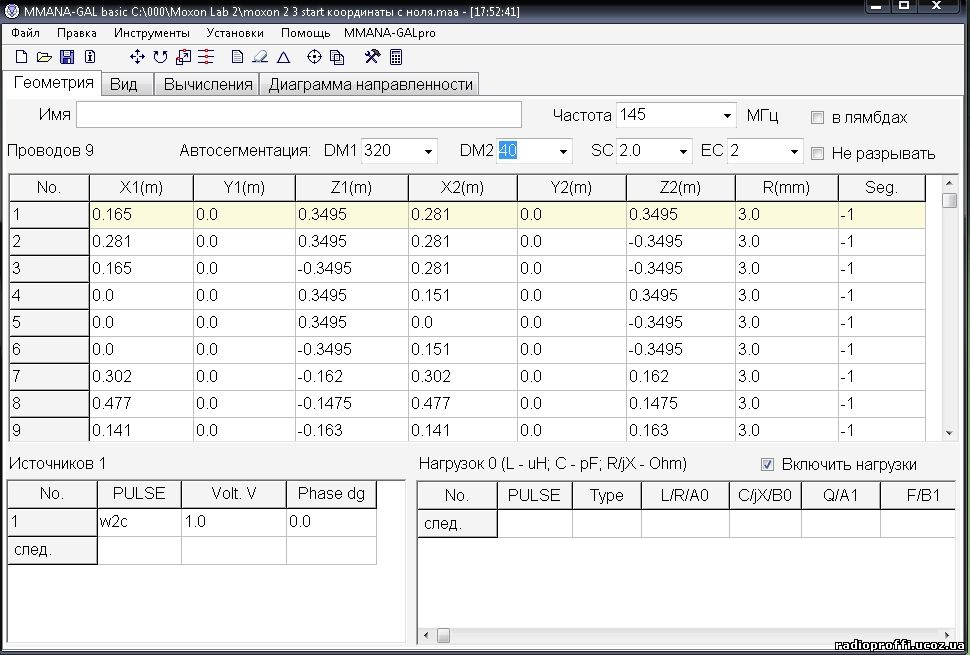

Уже увидел.Покажите окно правки провода.
|
| |
| |
