Посоветуйте антеннну на КВ
|
|
| MIXA | Дата: Понедельник, 2016-03-21, 0:55 AM | Сообщение # 91 |
 Професионал
Группа: Проверенные
Сообщений: 361
Статус: Offline
| Доброй всем ночи! Я, Михаил UW5EIJ и Виталий UW5EIN насмотревшись на аппаратуру Владимира UR0ET для работы на КВ осенью прошлого года, а именно трансивер SW-2013 и антенну из удочки для походов, так впечатались  увиденным что Виталий практически сразу же заказал себе трансивер и со временем приобрел себе 6-ти метровую удочку как основание для антенны. Со временем Виталию пришлось решать проблему согласования антенны с трансивером  . Он нашел в интернете конструкцию, а я предложил ему свою помощь в постройке. Итак, прошу любить и жаловать, "походная катушка для согласования антенны"
А вот и фото

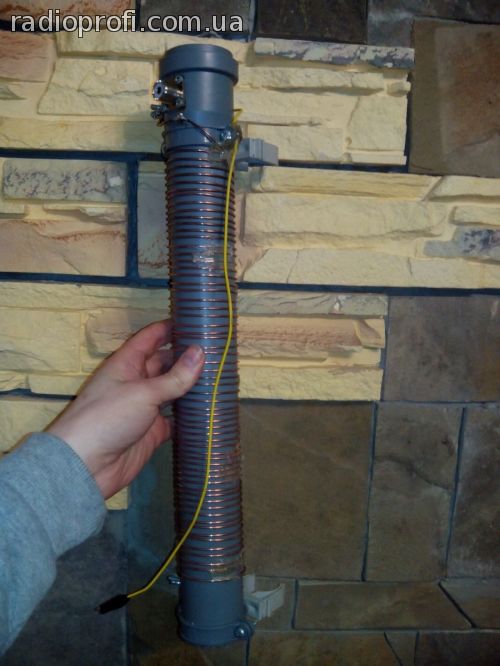

Вот так выглядит целиком

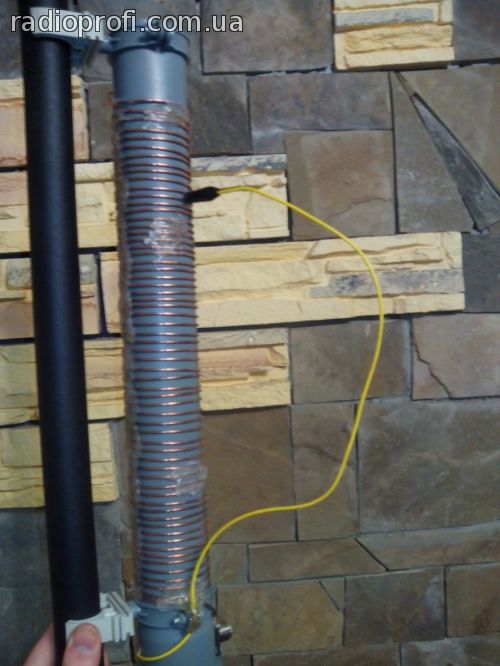

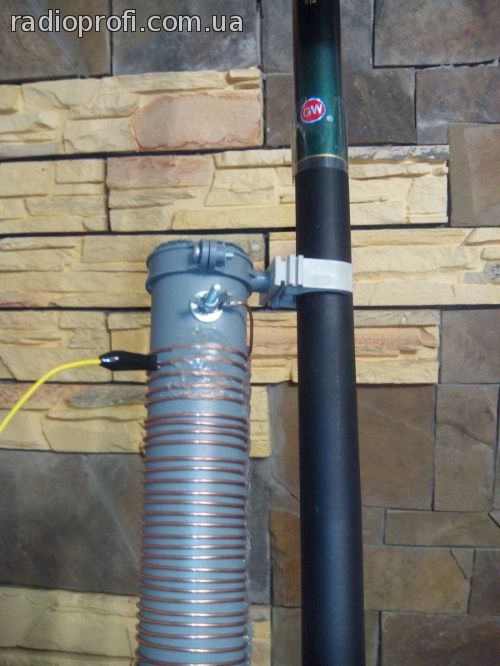

Вот так защелкивается на удочке, перемещением крокодила по виткам достигается согласование. Верхняя гайка-барашек для крепления луча вдоль удочки (уходящего вертикально вверх)

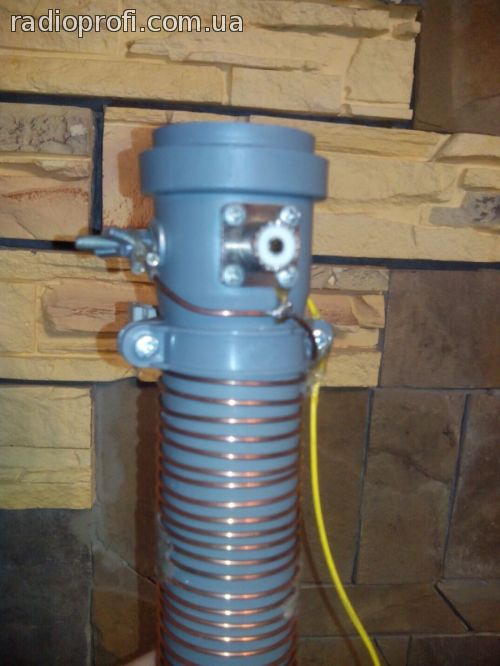

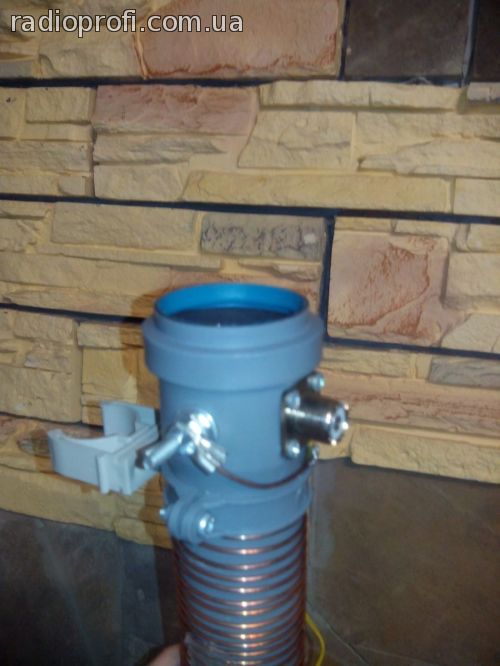

Фото разъема, слева гайка-барашек, для крепления противовесов
В ходе испытаний на частоте 7.050 был с легкостью достигнут КСВ 1,1
Как по мне, работа проделана не зря.
Что скажете?
UW5EIJ/315LR315
Сообщение отредактировал MIXA - Понедельник, 2016-03-21, 0:58 AM |
| |
| |
| rAm | Дата: Понедельник, 2016-03-21, 1:06 AM | Сообщение # 92 |
 Опытный
Группа: Проверенные
Сообщений: 42
Статус: Offline
| Добавлю ссылку на "исходник"
http://ua4cgr.narod.ru/2011/eb5ekt.html
UW5EIN
|
| |
| |
| Greyman | Дата: Понедельник, 2016-03-21, 1:20 AM | Сообщение # 93 |
 Завсегдатай
Группа: Проверенные
Сообщений: 1147
Статус: Offline
| Молодцы ребята! Хорошо сделали!
Была такая задумка, но в упрощенном варианте. Руки так и не дошли.
Только я ее по другой ссылке находил:
http://saratovradio.ru/cq-chat/13-antenny/43-vertikal-dlya-pokhodov
|
| |
| |
| uv5eoe | Дата: Суббота, 2016-03-26, 10:54 AM | Сообщение # 94 |
 Специалист
Группа: Проверенные
Сообщений: 202
Статус: Offline
| Цитата MIXA (  ) Что скажете?
Миша, скажу что получилось всё просто отлично! Молодцы! :thumb:
Единственное, в статье автора четко видно, что провод катушки луженый. Я думаю неплохо было бы и вам с Виталием залудить его, чтобы не окислялась медяшка. Антенна как ни как походная, осадки сделают своё черное дело  Хотя бы в тех местах, где будут цеплятся крокодильчики
Сообщение отредактировал uv5eoe - Суббота, 2016-03-26, 7:56 PM |
| |
| |
| Павел | Дата: Вторник, 2016-03-29, 11:24 AM | Сообщение # 95 |
 Частый гость
Группа: Друзья
Сообщений: 638
Статус: Offline
| NARAJANA,
На встрече имел возможность провести QSO своем FT-817ND с антенны Владислава, Windom (FD3). Не могу найти однозначную конструкцию балуна 1:4 для этой антенны. Хочется или на кольцах или на биноклях Amidon (т.к. экспериментировать, покупая всевозможные ферртитовые кольца и трубки неизвестного происхождения, как-то не хочется. И тем более анализатора нет. каждый раз не будешь бегать к радиолюбителям "обмерять" балун.).
Поэтому может кто знает проверенную конструкцию балуна? Хотелось бы еще в малых габаритах (для QRP носимого варианта), чтобы не таскать балун на 50-мм канализационной трубе ^_^
P.S.

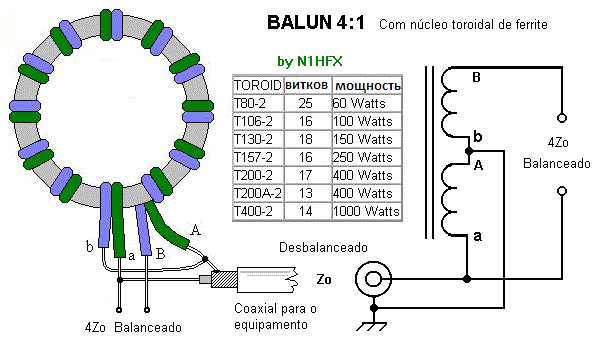

Нашел картинку, на кольцах Амидон:
Колечко Т80-2 сейчас стоит около 50 грн.
Т130-2 около 140 грн.
Т200-2 уже почти 340 грн.
UW5EDP
Сообщение отредактировал Павел - Вторник, 2016-03-29, 12:02 PM |
| |
| |
| uv5eoe | Дата: Вторник, 2016-03-29, 12:48 PM | Сообщение # 96 |
|
Специалист
Группа: Проверенные
Сообщений: 202
Статус: Offline
| На всякий случай ссылка на Amidon'ы по приемлемым ценам в Украине. Брали у этого человека, всё нормально.
http://quick-master.ucoz.com/index/0-2
|
| |
| |
| Greyman | Дата: Вторник, 2016-03-29, 1:33 PM | Сообщение # 97 |
|
Завсегдатай
Группа: Проверенные
Сообщений: 1147
Статус: Offline
| Цитата uv5eoe ( ) На всякий случай ссылка на Amidon'ы по приемлемым ценам в Украине. Брали у этого человека, всё нормально.http://quick-master.ucoz.com/index/0-2
Брал также и здесь: http://ur4qop.com/index/0-5
Оба раза все отправили быстро, кольца качественные. Так что рекомендую обоих продавцов.
|
| |
| |
| uv5eoe | Дата: Вторник, 2016-03-29, 1:41 PM | Сообщение # 98 |
|
Специалист
Группа: Проверенные
Сообщений: 202
Статус: Offline
| Цитата Greyman ( )
И этого человека так же знаем. Просто указал Паше оптимальный вариант по цене на сегодняшний день
|
| |
| |
| NARAJANA | Дата: Вторник, 2016-03-29, 4:30 PM | Сообщение # 99 |
 Професионал
Группа: Проверенные
Сообщений: 343
Статус: Offline
| Может оффтоп, ибо не колечки. Разкурочил VGA кабель от старенького монитора Сони, там было две ферритовые трубки. Намотал в соответствии с рисунком, проводом медным многожильным в изоляции 50/200. Если есть доступ к приборам , то для трансформатора нужно сделать два теста. Первый тест - потери в трансформаторе. Делается два одинаковых трансформатора, соединяются высокоомными обмотками, низкоомными - к измерителю АЧХ. Потери должны быть не более 0,5 дБ. В этой же схеме смотрят полосу, в правильных трансформаторах 1-70 мГц.
Второй тест - какую мощность этот трансформатор выдерживает. Грузим изготовленный трансформатор соответствующей нагрузкой. Подаем мощность. Смотрим, что бы трансформатор не нагревался.
UW5EJJ/315LR118
Сообщение отредактировал NARAJANA - Вторник, 2016-03-29, 4:32 PM |
| |
| |
| Greyman | Дата: Четверг, 2016-03-31, 0:42 AM | Сообщение # 100 |
|
Завсегдатай
Группа: Проверенные
Сообщений: 1147
Статус: Offline
| Павел, будете себе заказывать кольца? Если да то какие? Может коллективом несколько колец закажем?
|
| |
| |
| NARAJANA | Дата: Четверг, 2016-03-31, 4:10 PM | Сообщение # 101 |
|
Професионал
Группа: Проверенные
Сообщений: 343
Статус: Offline
| Кто дружен с программой ММАNA, можете посмотреть в ней характеристики этой антенны, стоит ли пробовать сделать?
UW5EJJ/315LR118
|
| |
| |
| Greyman | Дата: Четверг, 2016-03-31, 4:19 PM | Сообщение # 102 |
|
Завсегдатай
Группа: Проверенные
Сообщений: 1147
Статус: Offline
| Владислав, в MMANA добавлять индуктивности еще не умею... Контура пробовал. А чисто индуктивности не умею...
|
| |
| |
| Donetsk | Дата: Четверг, 2016-03-31, 4:39 PM | Сообщение # 103 |
 Вещает
Группа: Друзья
Сообщений: 98
Статус: Offline
| Зачем тебе Амидоновские кольца? Сделай на обычном феритовом кольце с радиорынка за 20 гривень.
73!
UR5IBX
|
| |
| |
| Greyman | Дата: Воскресенье, 2016-04-17, 0:00 AM | Сообщение # 104 |
|
Завсегдатай
Группа: Проверенные
Сообщений: 1147
Статус: Offline
| Цитата Greyman ( ) Павел, будете себе заказывать кольца? Если да то какие? Может коллективом несколько колец закажем? Добавлено (16.04.2016, 23:00)
---------------------------------------------
Цитата uv5eoe ( ) На всякий случай ссылка на Amidon'ы по приемлемым ценам в Украине. Брали у этого человека, всё нормально.http://quick-master.ucoz.com/index/0-2 |
| |
| |
| uv5eoe | Дата: Воскресенье, 2016-04-17, 7:11 AM | Сообщение # 105 |
|
Специалист
Группа: Проверенные
Сообщений: 202
Статус: Offline
| Владимир, давненько... Несколько лет назад. Попробуйте ему позвонить. Там вроде бы телефон есть
P.S. Посмотрел, телефона нет. А раньше был... Если ответа не будет, попробуйте этот номер 066-081-90-21 (Дима). Правда активен он сейчас, или нет, сказать затрудняюсь.
Сообщение отредактировал uv5eoe - Воскресенье, 2016-04-17, 8:31 AM |
| |
| |
